Конструктивно Система представляет собой модульную автоматизированную систему сбора данных, включающую датчики; сканеры; кондиционеры сигнала; аналого-цифровые преобразователи (АЦП) и цифровые аппаратуры «верхнего уровня» (специализированные платы, компьютеры со специализированным программным обеспечением, мониторы).

Функционально DAS-2-ОАТВ разделена на измерительные модули:

• - МИД - модуль измерения давления и перепада давления газа и жидкости;

-МИТ - модуль измерения температуры газа и жидкости, включающие в себя соответственные измерительные каналы (ИК):

• - ИК абсолютных, избыточных и разности давлений газообразных и жидких сред;

• - ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре).

ИК абсолютных, избыточных и разности давлений газообразных и жидких сред

Модуль измерения давления содержит 16-канальные сканеры давления модели 9016, 9116, 9216 фирмы Pressure Systems с АЦП Pressure Systems 9016, 9116.

Сканеры давления модели 9016, 9116, 9216 представляют собой законченный блок, обеспечивающий сбор данных и измерение давления газов. Измеряемые давления (перепады давлений) поступают на кремниевые пьезорезистивные сенсоры. Встроенный микропроцессор корректирует нули, рабочие коэффициенты преобразования (РКП), нелинейности, а также управляет пневмокоммутатором для калибровки нуля и РКП. Выходные данные сканера в физических цифровых величинах передаются через 10-ти Мбитный интерфейс Ethernet посредством протоколов TCP и UDP.

Выходные электрические сигналы дискретных датчиков давления поступают в АЦП Pressure Systems 9016, 9116, преобразуются в цифровые коды давления, которые поступают в компьютер верхнего уровня, где преобразуются в единицы давления.

ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре)

Принцип действия ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре) основан на термоэлектрических преобразователей ТХА(К) и ТПР(В) в виде изменения напряжения постоянного тока на модуль аналогового ввода ASE 9046 и далее на станцию сбора данных для отображения и регистрации.

Общий вид составных частей Системы представлен на рисунках 1 - 3.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер (№ 001), наносится на бирку в месте, указанном на рисунке 1.

Защита от несанкционированного доступа к компонентам Системы обеспечивается:

- ограничением доступа к месту установки Системы.

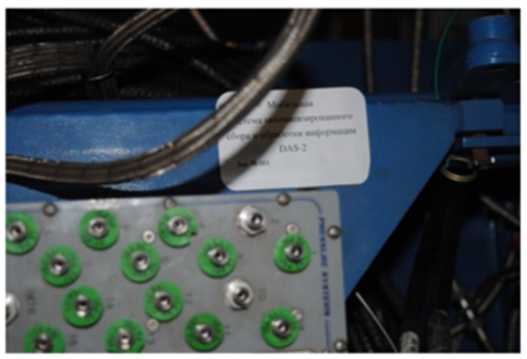

Рисунок 1 - Заводская маркировка Системы

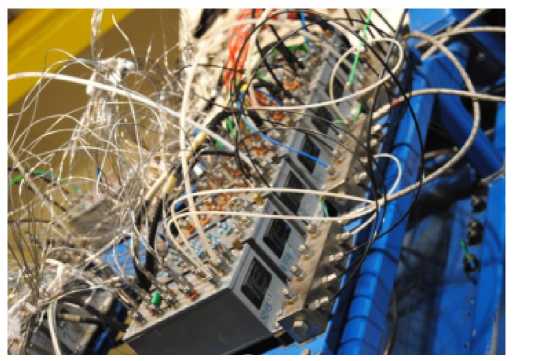

Рисунок 2 - Общий вид сканеров давления

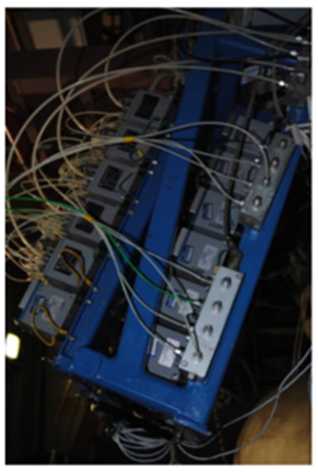

Рисунок 3 - Общий вид сканеров температуры

Таблица 4 - Комплектность

Основные метрологические и технические характеристики DAS-2 приведены в таблицах 2 - 3.

Таблица 2 -

DAS-2

Примечания:

• 1 ВП - верхний предел измерения;

• 2 ИЗ - измеряемое значение;

• 3 ПИП - первичный измерительный преобразователь;

• 4 ГТД - газотурбинный двигатель;

• 5 ТЭДС - термоэлектродвижущая сила;

• 6 Y - приведенная погрешность, %;

• 7 5 - относительная погрешность, %.

Таблица 3 - Основные технические

Системы
