Конструктивно Система представляет собой модульную автоматизированную систему сбора данных, включающую датчики; сканеры; кондиционеры сигнала; аналого-цифровые преобразователи (АЦП) и цифровые аппаратуры «верхнего уровня» (специализированные платы, компьютеры со специализированным программным обеспечением, мониторы).

Функционально DAS-2-ОАТВ разделена на измерительные модули, включающие в себя соответственные измерительные каналы (ИК):

• - ИК абсолютных, избыточных и разности давлений газообразных и жидких сред;

• - ИК сигналов от датчиков температуры;

• - ИК расхода жидкости;

• - ИК частоты переменного тока;

• - ИК силы от тяги двигателя;

• - ИК сигналов от датчиков виброскорости, виброускорения, пульсаций давления (электрический заряд, соответствующий виброскорости, виброускорению и пульсациям давления);

• - ИК напряжения постоянного и переменного тока;

• - ИК напряжения тензодатчиков.

ИК абсолютных, избыточных и разности давлений газообразных и жидких сред

Модуль измерения давления содержит 16-канальные сканеры давления модели фирмы Pressure Systems, дискретные датчики фирмы Esterline с АЦП Pressure Systems 9016, 9022, датчики ROSEMOUNT с АЦП Siemens PLC. Выходные электрические сигналы дискретных датчиков давления поступают в АЦП Pressure Systems и Siemens PLC, преобразуются в цифровые коды давления, которые поступают в компьютер верхнего уровня, где преобразуются в единицы давления.

ИК сигналов от датчиков температуры

Модуль измерения температуры включает измерительные каналы двух типов: термопарные и терморезисторные (RTD).

Сигналы термопар преобразуются сканерами Scanivalve, Elscada DTS3250, DTS4050 в цифровые коды, которые поправляются с учетом измеренной температуры изотермического блока сканера. Выходные цифровые коды сканера передаются на верхний уровень системы через интерфейс Ethernet c протоколом TCP/IP.

ИК сопротивления постоянному току, соответствующего температуре газа (жидкости) по тракту двигателя (каналы термосопротивлений), реализованы следующим образом: падение напряжения на термосопротивлениях типа Pt100, запитанных от источника постоянного тока VT1505A, через фильтр низких частот VT1502A поступает на каналы измерения напряжения VXI платы VT1419A. Далее цифровые коды преобразуются в компьютере верхнего уровня системы с учетом градуировочных характеристик каналов температуры.

ИК расхода жидкости Принцип действия Кориолиса, действующих колеблется с постоянной противоположных сторон характеристик, пропорциональных массовому расходу. Выходные сигналы c расходомеров Promass (Эмис-МАСС) (рег. № 77657-20) преобразуются в плате типа Kinetic Systems V635 в цифровые коды массового расхода и поступают в компьютер верхнего уровня.

ИК частоты переменного тока

В ИК модуля частоты вращения роторов используется сигнал индукционных датчиков, установленных на валах роторов двигателя. Датчики в состав Системы не входят. Модуль измерения частоты вращения роторов состоит из блока преобразования синусоидального сигнала импульсного типа и двух 8-канальных плат типа Kinetic Systems V635, Fylde I15303 с верхним пределом измерения частоты 100 кГц. Цифровой код частоты сигнала поступает в компьютер верхнего уровня в единицах физической величины - частоты вращения роторов двигателя.

ИК силы от тяги двигателя

Модуль измерения силы от тяги двигателя содержит рамы неподвижную и подвижную, датчики силы рабочие, подгрузочные, калибровочные, трансмиттеры, весовые процессоры, гидроцилиндры, контрольно-нагружающее устройство (CGD). Результирующая сила от тяги двигателя и сил подгрузки, приложенная к подвижной раме, уравновешивается силой реакции двух рабочих датчиков силы (левого и правого). Выходные сигналы рабочих и подгрузочных датчиков силы преобразуются в цифровые коды в трансмиттерах и вводятся в компьютер верхнего уровня, где преобразуются с помощью градуировочных характеристик каналов в цифровой код силы от тяги двигателя. Калибровочная сила, создаваемая гидроцилиндрами, измеряется прямым или реверсивным калибровочными датчиками. Выходные электрические сигналы этих датчиков преобразуются в цифровые коды силы двумя весовыми процессорами и вводятся в компьютер верхнего уровня. Приложенная вдоль оси двигателя сила от гидроцилиндра контрольно-нагружающего устройства (CGD) измеряется датчиком силы, выходной сигнал которого преобразуется в цифровой код весовым процессором и вводится в компьютер верхнего уровня. Силовая стойка CGD монтируется на специальном фундаменте на площадке стенда перед двигателем (для имитации прямой тяги) или с задней стороны двигателя (для имитации реверсивной тяги).

ИК сигналов от датчиков виброскорости, виброускорения, пульсаций давления (электрический заряд, соответствующий виброскорости, виброускорению и пульсациям давления)

ИК заряда, соответствующего виброскорости (преобразование сигнала со штатных датчиков вибрации двигателя), реализованы с помощью блока преобразования и обработки измерительной информации VM600, аналоговые выходные сигналы, с которого в виде напряжения постоянного тока в диапазоне от 0 до 10 В поступают на входы VXI-платы VT 1419А, которые содержат низкочастотные фильтры 25 Гц и АЦП, обеспечивающие его оцифровку.

ИК заряда, соответствующего виброускорению и пульсациям давления реализованы с помощью модуля PQDCA с входным диапазоном от ± 0,1 до 13200 пКл усилителя цифрового измерительного программируемого SCADASIII, который преобразует сигналы вибрации, давления, напряжений, и других механических величин, поступающих на датчики в пропорциональные им электрические сигналы с последующим аналого-цифровым преобразованием, обработкой цифровым сигнальным процессором и передачей значений в персональный компьютер.

ИК напряжения постоянного и переменного тока

ИК напряжение постоянного тока реализованы на базе каналов измерения напряжения VXI платы VT1419A и фильтров низких частот VT1502A. Выходные цифровые коды передаются и преобразуются в компьютере верхнего уровня системы.

ИК напряжения переменного тока реализованы с помощью модуля PQFA усилителя цифрового измерительного программируемого SCADASIII, который преобразует сигналы вибрации, давления, напряжений, и других механических величин, поступающих на датчики в пропорциональные им электрические сигналы преобразованием, обработкой цифровым сигнальным персональный компьютер.

ИК напряжения тензодатчиков

ИК напряжения тензодатчиков реализованы с

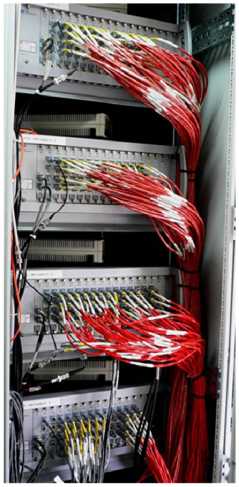

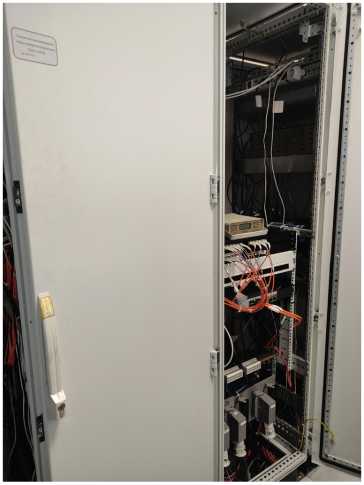

Рисунок 1 - Стойка. Вид внешний спереди     Рисунок 2 - Стойка. Вид внешний спереди

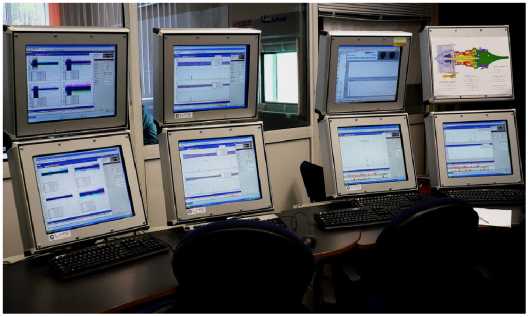

Рисунок 3 - Рабочее место оператора

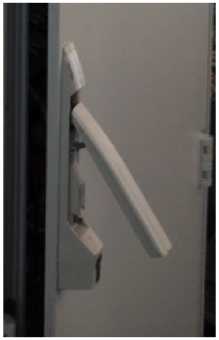

Рисунок 4 - Запирающий механизм стойки

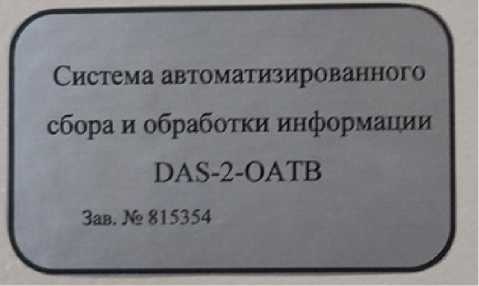

Рисунок 5 - Заводская маркировка Системы

Таблица 4 - Комплектность

Основные метрологические и технические характеристики DAS-2-ОАТВ приведены в таблицах 2 - 3.

Таблица 2 -

DAS-2-ОАТВ

Окончание таблицы 2

Таблица 3 - Основные технические

Системы
