Номер по Госреестру СИ: 93801-24
93801-24 Трансформаторы тока
(ТРГ-110 II* УХЛ1*)
Назначение средства измерений:
Трансформаторы тока ТРГ-110 П* УХЛ1* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательЗакрытое акционерное общество «Энергомаш (Екатеринбург) Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш») Юридический адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Изготовитель
Закрытое акционерное общество «Энергомаш (Екатеринбург) Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш») Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Закрытое акционерное общество «Энергомаш (Екатеринбург) Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш») Юридический адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Трансформаторы тока представляют собой опорную конструкцию, являются одноступенчатыми, с газовой изоляцией. Основными составными частями трансформаторов тока являются металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране и основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТРГ-110 II* УХЛ1* зав. № 397, 398, 399.
Заводской
нанесен
Нанесение знака поверки на средство измерений не предусмотрено. номер, идентифицирующий каждый экземпляр средства измерений, на маркировочной табличке методом тиснения в виде цифрового обозначения.
нанесения
Общий вид средства измерений с указанием места пломбировки и места заводского номера приведен на рисунке 1.

т
Место нанесения заводского номера |
7

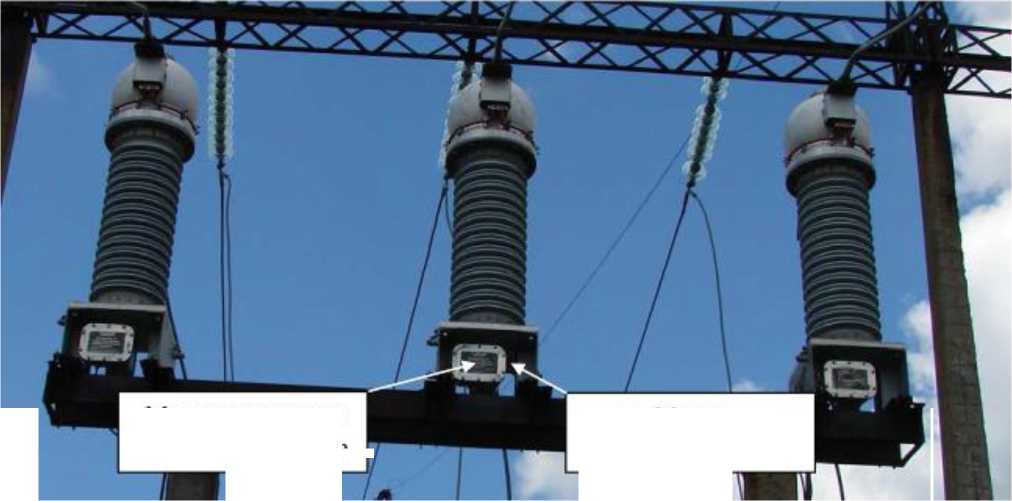

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 -
Наименование характеристики |
Значение для заводских номеров |
397,398, 399 | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток I2ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
