Номер по Госреестру СИ: 89831-23
89831-23 Трансформаторы тока встроенные
(ТВГ-110 УХЛ2)
Назначение средства измерений:
Трансформаторы тока встроенные ТВГ-110 УХЛ2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

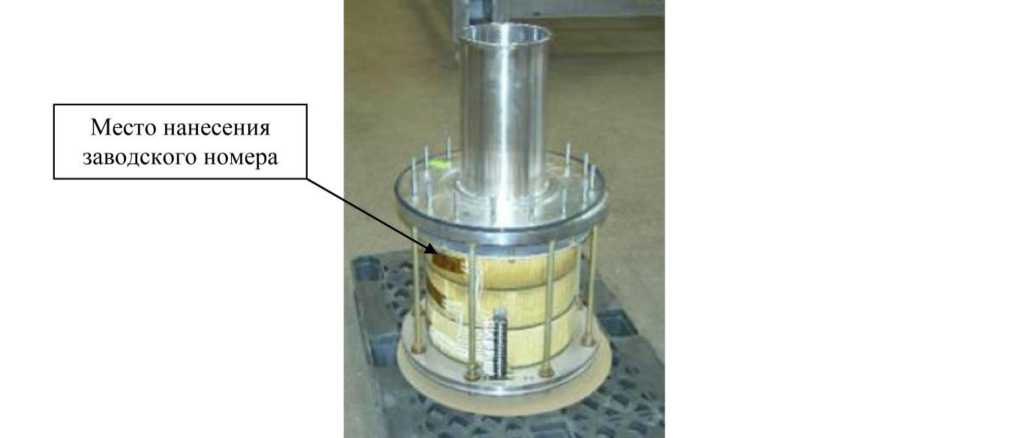

Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Общие сведения
Дата публикации - 28.08.2023
Срок свидетельства -
Номер записи - 191765
ID в реестре СИ - 1410628
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВГ-110,
Производитель
Изготовитель - Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока встроенные (ТВГ-110 УХЛ2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80976-21 |
Трансформаторы тока, ТВГ-110 УХЛ2 Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
82834-21 |
Трансформаторы тока, ТРГ-110 II* УХЛ1* Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
85043-22 |
Трансформаторы тока, ТРГ-110 IV Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
88468-23 |
Трансформаторы тока, ТРГ-110 II* Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
89831-23 |
Трансформаторы тока встроенные, ТВГ-110 УХЛ2 Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
92138-24 |
Трансформаторы тока, ТРГ-110 II* УХЛ1* Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
93247-24 |
Трансформаторы тока встроенные, ТВГ-110 Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
93801-24 |
Трансформаторы тока, ТРГ-110 II* УХЛ1* Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
94809-25 |
Трансформаторы тока встроенные, ТВГ-110 Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока встроенные (ТВГ-110 УХЛ2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы тока встроенные (ТВГ-110 УХЛ2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)
Юридический адрес: 620017, г. Екатеринбург , ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Изготовитель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)
Юридический адрес: 620017, г. Екатеринбург , ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВГ-110 УХЛ2 зав. № А102-13, А101-13, А100-13, 3299-12, 3300-12, 3301-12, 1304-10, 1305-10, 1303-10, 4697, 4699, 4658.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде буквенно-цифрового или цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений
с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |||
|
А102-13, А101-13, А100-13, 3299-12, 3300-12, 3301-12 | ||||
|
Номинальный первичный ток 11ном, А |
1500 |
500 |
400 |
300 |
|
Номинальный вторичный ток Ьном, А |
1 |
1 |
1 |
1 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,2S |
0,2S |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
40 |
20 |
12,5 |
5 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |||
|
1304-10, 1305-10, 1303-1 |
0 | |||
|
Номинальный первичный ток 11ном, А |
750 |
300 |
200 |
100 |
|
Номинальный вторичный ток Ьном, А |
1 |
1 |
1 |
1 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,2S |
0,5S |
0,5S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
5 |
5 |
2,5 |
Таблица 1.3 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
4697, 4699, 4658 | |||
|
Номинальный первичный ток 11ном, А |
600 |
400 |
300 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2 |
0,2 |
0,2 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
15 |
5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +55 |
