Номер по Госреестру СИ: 88468-23
88468-23 Трансформаторы тока
(ТРГ-110 II*)
Назначение средства измерений:
Трансформаторы тока ТРГ-110 II* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

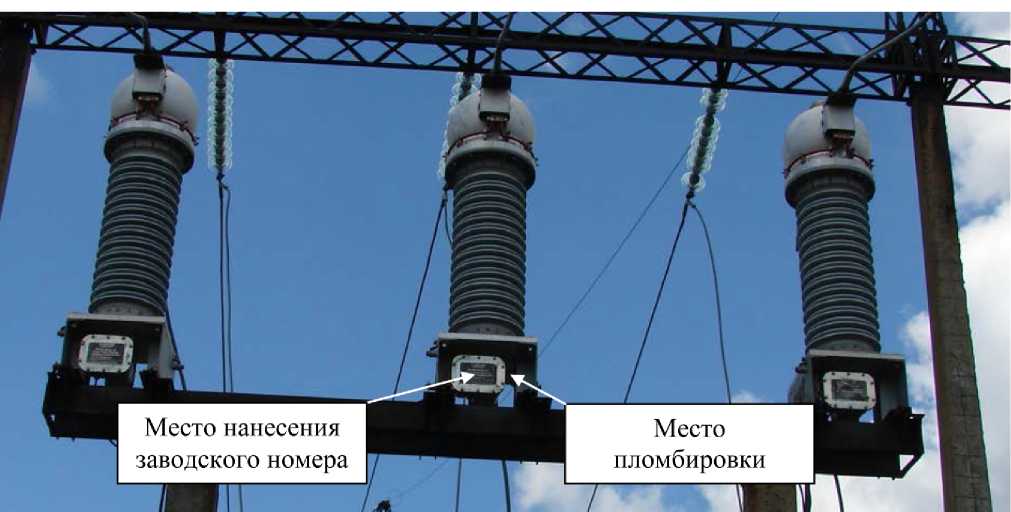

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательЗакрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)
Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
Web-cайт: www.uetm.ru
E-mail: secretary@uetm.ru
Изготовитель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
Web-cайт: www.uetm.ru
E-mail: secretary@uetm.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
Web-cайт: www.uetm.ru
E-mail: secretary@uetm.ru
Трансформаторы тока представляют собой опорную конструкцию, являются одноступенчатыми, с газовой изоляцией. Основными составными частями трансформаторов тока являются металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране и основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТРГ-110 II* У1, ТРГ-110 II* УХЛ1, ТРГ-110 II* УХЛ1*, которые отличаются друг от друга значениями номинального первичного и вторичного тока, классом точности вторичных обмоток, номинальной вторичной нагрузкой и условиями эксплуатации.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТРГ-110 II* У1 зав. № 73, 74, 242, 144, 145, 146, 150, 151, 152, 153, 154, 155, 156, 157, 158, 159, 160, 161, 162, 163, 164, 165, 166, 167, 168, 169, 172, 173, 174, 175, 177, 178, 179, модификации ТРГ-110 II* УХЛ1 зав. № 245, 246, 247, модификации ТРГ-110 II* УХЛ1* зав. № 327, 328, 329, 330, 331, 332, 333, 334, 335, 386, 387, 388, 391, 392, 393, 394, 395, 396.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место пломбировки 7
с
Рисунок 1. Общий вид средства измерений
указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТРГ-110 II* У1
Наименование характеристики |
Значение для заводских номеров | ||
153, 154, 155, 156, 157, 158, 159, 160, 161, 162, 163, 164, 165, 166, 167, 168, 169, 172, 173, 174, 175, 177, 178, 179 |
144, 145, 146, 150, 151, 152 |
73, 74, 242 | |
Номинальное напряжение, кВ |
110 |
110 |
110 |
Номинальный первичный ток Гном, А |
200 |
400 |
600 |
Номинальный вторичный ток Ьном, А |
1 |
1 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
0,5S |
0,2 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
30 |
50 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТРГ-110 II* УХЛ1
Наименование характеристики |
Значение для заводских номеров |
245, 246, 247 | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток Гном, А |
600 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Г ц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
50 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТРГ-110 II* УХЛ1*
Наименование характеристики |
Значение для заводских номеров | |||
386, 387, 388 |
333, 334, 335 |
391, 392, 393, 394, 395, 396 |
327, 328, 329, 330, 331, 332 | |
Номинальное напряжение, кВ |
110 |
110 |
110 |
110 |
Номинальный первичный ток 11ном, А |
200 |
500 |
1000 |
1200 |
Номинальный вторичный ток Ьном, А |
1 |
1 |
1 |
1 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
0,2S |
0,2S |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
30 |
30 |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С для модификации ТРГ-110 II* У1 для модификаций ТРГ-110 II* УХЛ1, ТРГ-110 II* УХЛ1* |
от -45 до +40 от -60 до +40 |
