Номер по Госреестру СИ: 85043-22
85043-22 Трансформаторы тока
(ТРГ-110 IV)
Назначение средства измерений:
Трансформаторы тока ТРГ-110 IV (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТРГ-110 IVГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Изготовитель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
Web-сайт: www.uetm.ru
E-mail: secretary@uetm.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию, одноступенчатые, с газовой изоляцией. Изоляционной средой трансформаторов тока является шестифтористая сера (элегаз) или азот, или смеси элегаза и азота.
Основными составными частями трансформатора являются металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране и основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Климатическое исполнение УХЛ1 в соответствии с ГОСТ 15150-69.
Трансформаторы тока имеют зав. № 5072, 5073, 5074, 5075, 5076, 5077.
Общий вид трансформатора тока представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.

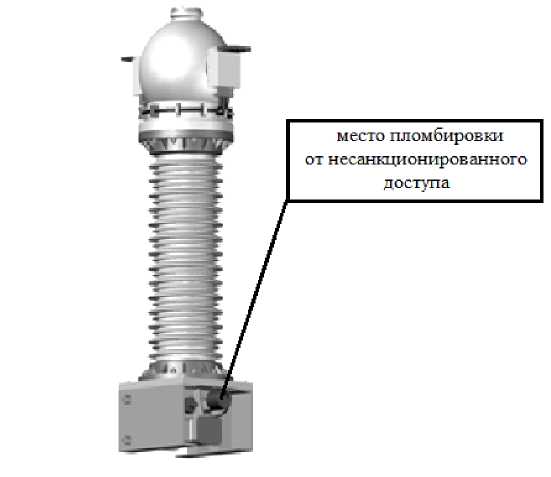

Рисунок 1 - Общий вид средства измерений и место пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики ТРГ-110 IV
Наименование характеристики |
Значение |
Заводской номер |
5072, 5073, 5074, 5075, 5076, 5077 |
Год выпуска |
2011 |
Номинальное напряжение, кВ |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
Количество вторичных обмоток, шт. |
3 |
Номинальная частота, Гц |
50 |
Номинальный первичный ток, А: обмотка № 1 (для учета) |
100; 200 |
обмотка № 2 (для измерения) |
800 |
обмотка № 3, 4 (для защиты) |
800 |
Номинальный вторичный ток, А |
5 |
Номинальная вторичная нагрузка при cos ф=0,8, В^А: обмотка № 1 (для учета) |
10; 30 |
обмотка № 2 (для измерения) |
30 |
обмотка № 3, 4 (для защиты) |
30 |
Класс точности: обмотка № 1 (для учета) |
0,5; 0,2 |
обмотка № 2 (для измерения) |
0,5 |
обмотка № 3, 4 (для защиты) |
5Р |
Таблица 2 - Основные технические характеристики ТРГ-110 IV
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °C |
от -60 до +40 |
