Номер по Госреестру СИ: 93472-24
93472-24 Интерферометры
("PhSh")
Назначение средства измерений:
Интерферометры «PhSh» (далее
интерферометры)
предназначены для бесконтактных измерений геометрических величин профиля оптических поверхностей и последующего вычисления параметра отклонения от плоскостности оптических поверхностей для производственного оптического контроля.
Внешний вид.
Интерферометры
Рисунок № 1
Общие сведения
Дата публикации - 16.10.2024
Срок свидетельства - 15.10.2029
Номер записи - 195284
ID в реестре СИ - 1420513
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
«PhSh-Лямбда»,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2442 от 2024.10.15 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Интерферометры ("PhSh")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85775-22 07.06.2027 |
Интерферометры , ПИК-ПАС Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
85878-22 |
Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности, Обозначение отсутствует Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87394-22 22.11.2027 |
Микроскопы интерференционные, "НаноСкан-01" Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93472-24 15.10.2029 |
Интерферометры , "PhSh" Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Интерферометры ("PhSh")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Интерферометры ("PhSh")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Интерферометры оснащены программным обеспечением «PiezoScan» (далее - ПО), предустановленным на персональном компьютере (ноутбуке). ПО служит для настройки системы, проведения измерений, включая визуальный анализ экспериментальных данных, анализ и обработку полученных данных. ПО имеет пользовательский интерфейс, управление и ввод данных производится с помощью клавиатуры и мыши. Несанкционированный доступ к ПО исключён наличием пароля. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя с помощью специального оборудования.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
модификация «PhSh-Пьезо» |
модификация «PhSh-Лямбда» | |
|
Идентификационное наименование ПО |
PiezoScan | |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.1 | |
|
Цифровой идентификатор ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации интерферометров методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе АЦБЕ300.00.00.000РЭ «Интерферометры PhSh. Руководство по эксплуатации», п. 2 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г № 3189 «Об утверждении Г осударственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей»;
АЦБЕ300.00.00.000ТУ «Интерферометры «PhSh». Технические условия»
Правообладательответственностью
«Электростекло»
Общество с ограниченной (ООО «Электростекло»)
ИНН 7743073940
Юридический адрес: 119571, г. Москва, ул. 26-ти Бакинских Комиссаров, д. 5, помещ. IV, ком. 1
Телефон: +7 (495) 234-59-51, +7 (495) 234-59-52 Факс: +7 (910) 485-67-82
E-mail: zapros@elektrosteclo.ru
Web-сайт: http://www.elektrosteklo.ru
Изготовитель
ответственностью«Электростекло»
Общество с ограниченной
(ООО «Электростекло»)
ИНН 7743073940
Адрес: 119571, г. Москва, ул. 26-ти Бакинских Комиссаров, д. 5, помещ. IV, ком. 1
Телефон: +7 (495) 234-59-51, +7 (495) 234-59-52
Факс: +7 (910) 485-67-82
E-mail: zapros@elektrosteclo.ru
Web-сайт: http://www.elektrosteklo.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: 8 (495) 437-56-33; факс 8 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Правообладатель
ответственностью«Электростекло»
Общество с ограниченной (ООО «Электростекло»)
ИНН 7743073940
Юридический адрес: 119571, г. Москва, ул. 26-ти Бакинских Комиссаров, д. 5, помещ. IV, ком. 1
Телефон: +7 (495) 234-59-51, +7 (495) 234-59-52 Факс: +7 (910) 485-67-82
E-mail: zapros@elektrosteclo.ru
Web-сайт: http://www.elektrosteklo.ru
Принцип действия интерферометров основан на интерференции опорного пучка света, отраженного от опорной плоской поверхности, и объектного пучка, отраженного от измеряемой поверхности. Интерферометры реализованы по схемам неравноплечных интерферометров Тваймана-Грина и Физо. Восстановление фазы из интерферограмм и получение информации об отклонениях от плоскостности оптических поверхностей проводится методом фазового сдвига. Для этого меняется оптическая разность хода между опорным и предметным пучками.
Конструктивно интерферометры представляют собой модульную систему, состоящую из лазера, коллиматора, светоделительного элемента, опорной плоской поверхности, согласующего объектива и видеокамеры.
Интерферометры представлены в двух модификациях: «PhSh-Пьезо» и «PhSh-Лямбда». В интерферометрах модификации «PhSh-Пьезо» оптическая разность хода между опорным и предметным пучками вводится при помощи механического сдвига опорной плоской поверхности, закрепленной на пьезоэлементе. В интерферометрах модификации «PhSh-Лямбда» оптическая разность хода между опорным и предметным пучками вводится при помощи изменения длины волны лазера.
Заводской номер содержит цифровое обозначение, наносится методом цифровой лазерной печати на шильдик, который наклеивается на корпус интерферометров посредством самоклеющейся пленки.
Нанесение знака поверки на интерферометры не предусмотрено.
Пломбирование интерферометров не предусмотрено.

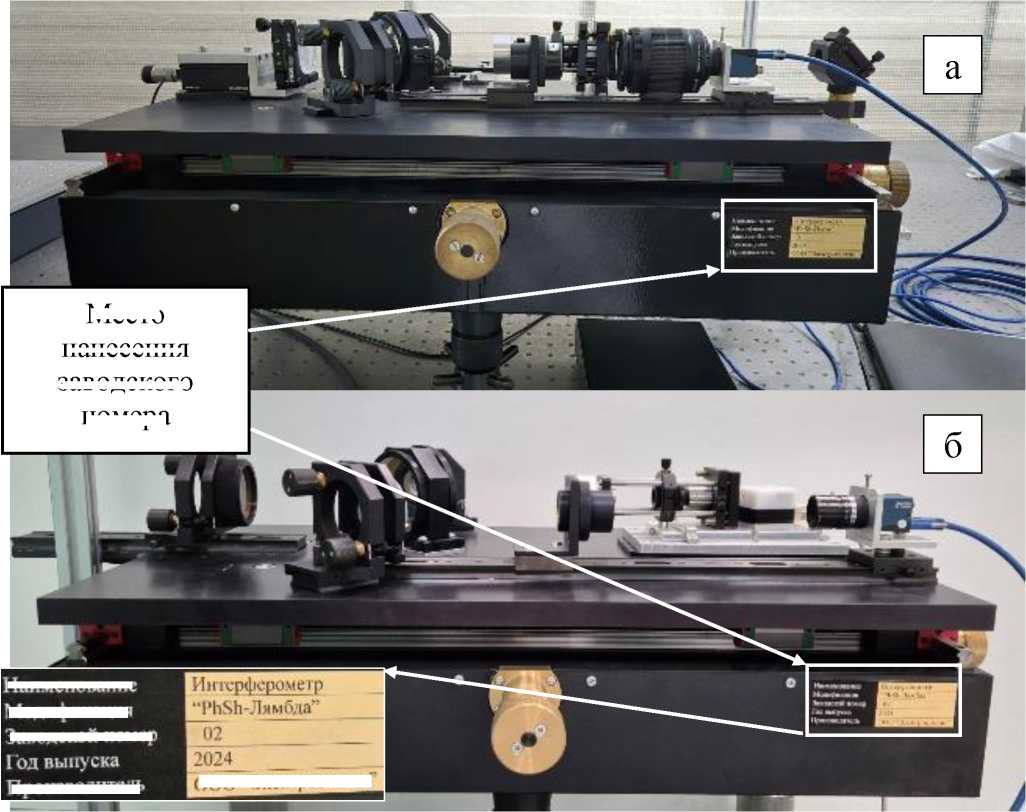

Общий вид и схема нанесения заводского номера интерферометров представлены на рисунке 1.
Производитель
Наименование
Модификация
Заводской номер
Место
нанесения
заводского
номера
Рисунок 1
ООО “Электрос гекло"
- Внешний вид и схема нанесения заводского номера интерферометров: а - модификация «PhSh-Пьезо»; б - модификация «PhSh-Лямбда»
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Интерферометр «PhSh» |
«PhSh-Пьезо» / «PhSh-Лямбда» |
1 шт. |
|
Персональный компьютер (ноутбук) с предустановленным программным обеспечением для расшифровки интерферограмм |
PiezoScan |
1 шт. |
|
Эталонное зеркало |
- |
1 шт. |
|
Руководство по эксплуатации |
АЦБЕ300.00.00.000РЭ |
1 экз. |
Таблица 2 -
инт
|
Наименование характеристики |
Значение | |
|
модификация «PhSh-Пьезо» |
модификация «PhSh-Лямбда» | |
|
Диапазон измерений отклонения от плоскостности, мкм |
от 0,03 до 1,00 | |
|
Пределы допускаемой абсолютной погрешности измерений отклонения от плоскостности, мкм |
±0,08 | |
Таблица 3 - Технические
инт
|
Наименование характеристики |
Значение | |
|
Модификация «PhSh-Пьезо» |
Модификация «PhSh-Лямбда» | |
|
Поле зрения, диаметр, мм, не более |
40 | |
|
Класс лазера по ГОСТ 31581-2012 |
3А | |
|
Длина волны лазера, нм, не более: - He-Ne лазер |
632 | |
|
- диодный лазер с внешним резонатором ECDL-6520R |
654 | |
|
Алгоритм расшифровки интерферограмм |
метод фазовых шагов | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
от 200 до 250 | |
|
- частота переменного тока, Гц |
от 50 до 60 | |
|
Масса, кг, не более |
50 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
440 | |
|
- ширина |
850 | |
|
- длина |
770 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
20 ± 5 | |
|
- относительная влажность воздуха, %, не более |
80 | |
|
- атмосферное давление, кПа |
100 ± 4 | |
