Номер по Госреестру СИ: 85775-22
85775-22 Интерферометры
(ПИК-ПАС)
Назначение средства измерений:
Интерферометры ПИК-ПАС (далее по тексту - интерферометры) предназначены для измерений отклонений от плоскостности оптических поверхностей.
Внешний вид.
Интерферометры
Рисунок № 1
Внешний вид.
Интерферометры
Рисунок № 2
Общие сведения
Дата публикации - 10.06.2022
Срок свидетельства - 07.06.2027
Номер записи - 187810
ID в реестре СИ - 1400193
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1374 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Интерферометры (ПИК-ПАС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85775-22 07.06.2027 |
Интерферометры , ПИК-ПАС Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
85878-22 |
Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности, Обозначение отсутствует Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87394-22 22.11.2027 |
Микроскопы интерференционные, "НаноСкан-01" Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93472-24 15.10.2029 |
Интерферометры , "PhSh" Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Интерферометры (ПИК-ПАС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Интерферометры (ПИК-ПАС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Интерферометры оснащены программным обеспечением (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО системы и предназначено для её управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от системы.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО интерферометрам и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения интерферометров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО интерферометров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WinFringe |
|
Номер версии (идентификационный номер) ПО |
v.7.1.7.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделе № 7 «Подготовка прибора к работе и порядок работы» документа «Интерферометры ПИК-ПАС. Руководство по эксплуатации» АЦБЕ132.00.00.000РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 25.11.2019 № 2819 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности оптических поверхностей
АЦБЕ132.00.00.000ТУ «Интерферометры «ПИК-ПАС». Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)
ИНН 7743073940
Адрес: 119571, Москва, улица 26-ти Бакинских Комиссаров, дом 5
Тел./факс: +7 (495) 234-59-51
E-mail: sales@elektrosteklo.ru, web-сайт: http://elektrosteklo.ru
Изготовитель
Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)ИНН 7743073940
Адрес: 119571, Москва, улица 26-ти Бакинских Комиссаров, дом 5
Тел./факс: +7 (495) 234-59-51
E-mail: sales@elektrosteklo.ru, web-сайт: http://elektrosteklo.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)ИНН 7743073940
Адрес: 119571, Москва, улица 26-ти Бакинских Комиссаров, дом 5
Тел./факс: +7 (495) 234-59-51
E-mail: sales@elektrosteklo.ru, web-сайт: http://elektrosteklo.ru
Принцип действия интерферометров основан на измерении отклонений от плоскостности оптических поверхностей путем анализа деформации формы интерференционных полос, возникающих в промежутке между поверхностью измеряемой детали и референтной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.
Интерферометр состоит из оптико-механического блока и компьютера с программным обеспечением (ПО) для анализа интерферограмм.
В качестве источника света в интерферометре используется He-Ne лазер с длиной волны 632 нм. Опционально может оснащаться SSP-ST-532-5-5-FDA лазером с длиной волны 532 нм. Оптико-механический блок преобразует лазерное излучение и формирует плоский волновой фронт. Один волновой фронт - опорный - отражается от поверхности эталонной пластины непосредственно назад в интерферометр, другой - рабочий волновой фронт - отражается и искажается от поверхности измеряемой детали. Он также возвращается в интерферометр и интерферирует с опорным. Анализ получаемой интерференционной картины дает информацию об отклонениях от плоскостности измеряемой оптической поверхности.
Внешний вид интерферометров приведен на рисунке 1.
Нанесение знака поверки на интерферометры не предусмотрено. Заводские номера наносятся на переднюю часть корпуса приборов в виде этикетки (шильдика) и имеют цифровое обозначение (рис.2).
Пломбирование интерферометров ПИК-ПАС от несанкционированного доступа не предусмотрено.

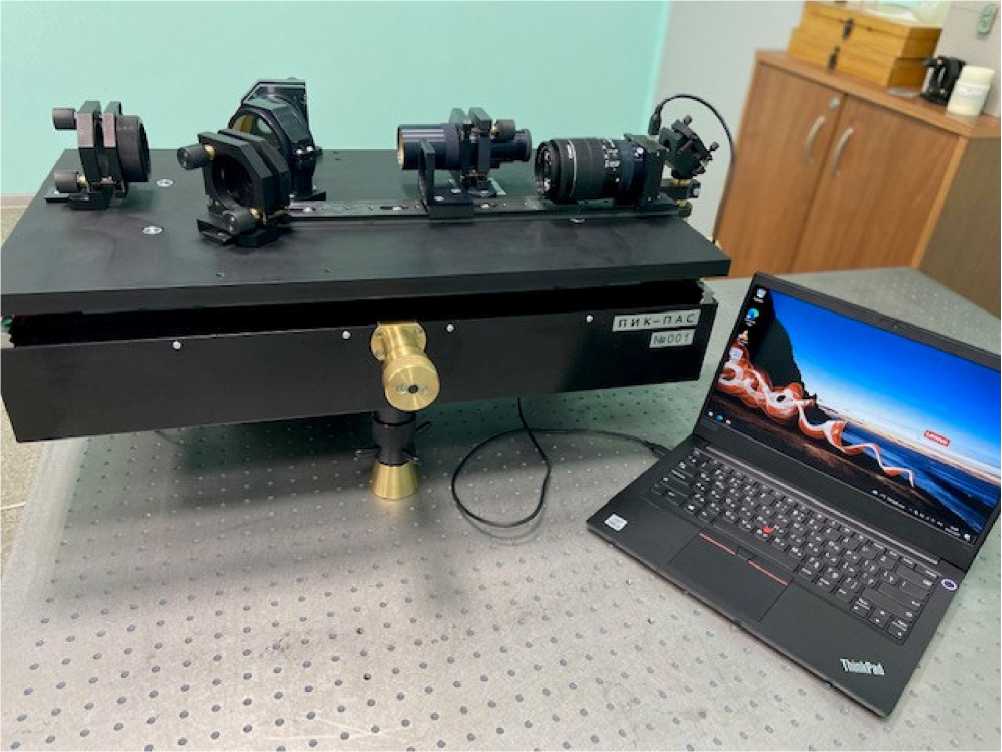

Рисунок 1 - Внешний вид интерферометра ПИК-ПАС

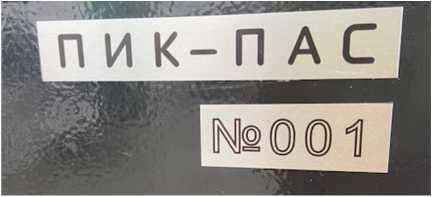

Рисунок 2 - Заводской номер интерферометра ПИК-ПАС
Таблица 2 - Метрологические характеристики интерферометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонений от плоскостности, мкм |
от 0,04 до 1,00 |
|
Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мкм |
±0,05 |
Таблица 3 - Технические характеристики интерферометров
|
Наименование характеристики |
Значение |
|
Максимальный диаметр измеряемых оптических поверхностей, мм |
28 |
|
Класс лазера по ГОСТ 31581-2012 Длина волны лазера, не более, нм |
ЗА |
|
- He-Ne лазер |
632 |
|
- SSP-ST-532-5-5-FDA лазер1) |
532 |
|
Мощность, не более, мВт |
10 |
|
Допустимое значение частоты возмущающих гармонических вибраций, не более, Гц |
5 |
|
Параметры электропитания Напряжение переменного тока, В |
от 200 до 240 |
|
Частота, Г ц |
от 49 до 51 |
|
Масса, не более, кг |
75 |
|
Габаритные размеры, не более, мм | |
|
- длина |
770 |
|
- ширина |
850 |
|
- высота |
440 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
От +18 до +22 |
|
- относительная влажность, % |
От 50 до 90 |
|
1) При оснащении интерферометра зеленым лазером | |
