Номер по Госреестру СИ: 85878-22
85878-22 Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности
(Обозначение отсутствует)
Назначение средства измерений:
Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности (далее по тексту - мера) предназначена для передачи единицы длины в области измерений параметров отклонений от плоскостности и проведения поверки интерферометров, измеряемых плоские оптические поверхности диаметром до 30 мм.
Внешний вид.
Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности
Рисунок № 1
Внешний вид.
Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности
Рисунок № 2
Общие сведения
Дата публикации - 20.06.2022
Срок свидетельства -
Номер записи - 187894
ID в реестре СИ - 1400357
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1471 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85775-22 07.06.2027 |
Интерферометры , ПИК-ПАС Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
85878-22 |
Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности, Обозначение отсутствует Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87394-22 22.11.2027 |
Микроскопы интерференционные, "НаноСкан-01" Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93472-24 15.10.2029 |
Интерферометры , "PhSh" Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта меры типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделе № 4 «Порядок работы» документа «Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности. Паспорт» АЦБЕ132.06.00.001ПС.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 25.11.2019 № 2819 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности оптических поверхностей»
ПравообладательОбщество с ограниченной ответственностью «Электростекло» (ООО «Электростекло») ИНН 7743073940
Адрес: 119571, Москва, улица 26-ти Бакинских Комиссаров, дом 5, помещение IV, комната 1
Тел./факс: +7 (495) 234-59-51
E-mail: sales@elektrosteklo.ru, web-сайт: http://elektrosteklo.ru
Изготовитель
Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло») ИНН 7743073940Адрес: 119571, Москва, улица 26-ти Бакинских Комиссаров, дом 5, помещение IV, комната 1
Тел./факс: +7 (495) 234-59-51
E-mail: sales@elektrosteklo.ru, web-сайт: http://elektrosteklo.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло») ИНН 7743073940Адрес: 119571, Москва, улица 26-ти Бакинских Комиссаров, дом 5, помещение IV, комната 1
Тел./факс: +7 (495) 234-59-51
E-mail: sales@elektrosteklo.ru, web-сайт: http://elektrosteklo.ru
Принцип работы меры основан на передаче единицы длины отклонений от плоскостности интерферометрам.
Мера изготовлена из ситалла марки СО-115М в форме прямого цилиндра с плоскими торцевыми поверхностями, из которых одна является рабочей, а другая нерабочей. Рабочая поверхность меры обозначена стрелкой, расположенной на боковой части цилиндра.

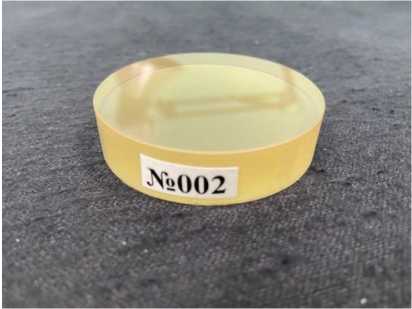

Заводской номер наносится на боковой части меры в виде этикетки (шильдика) и имеет цифровое обозначение (Рисунок 2).
К мерам, относящимся к данному типу средств измерений, относится мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности зав. № 002

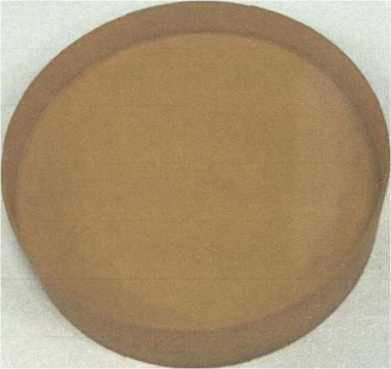

Общий вид меры представлен на рисунке 1.
Рисунок 1 - Общий вид меры
Рисунок 2 - Заводской номер меры
Таблица 1 - меры
|
Наименование характеристики |
Значение |
|
Номинальное значение полного диаметра меры, мм |
57,95 |
|
Допускаемое отклонение от номинального значения диаметра меры, мм |
±0,05 |
|
Номинальное значение рабочего диаметра поверхности, мм |
28,0 |
|
Максимальное допустимое отклонение от плоскостности меры, мкм |
0,035 |
|
Масса, не более, кг |
0,1 |
Таблица 2 - Условия эксплуатации меры
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
Температура окружающей среды, °С |
от +20 до +24 |
|
Относительная влажность воздуха, % |
от 50 до 80 |
