Номер по Госреестру СИ: 93149-24
93149-24 Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741 (далее -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741
Рисунок № 2
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 194992
ID в реестре СИ - 1419031
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Тюменский судостроительный завод
Страна - РОССИЯ
Населенный пункт - г. Тюмень (изготовлены в 1970 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1330 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Тюменский судостроительный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87117-22 |
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
87623-22 |
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
93131-24 |
Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
93149-24 |
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
93150-24 |
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-736, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
93151-24 |
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
Кто поверяет Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательТюменский судостроительный завод
Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом
К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5. Танки расположены на нефтеналивной барже ТН-741 проекта 866.

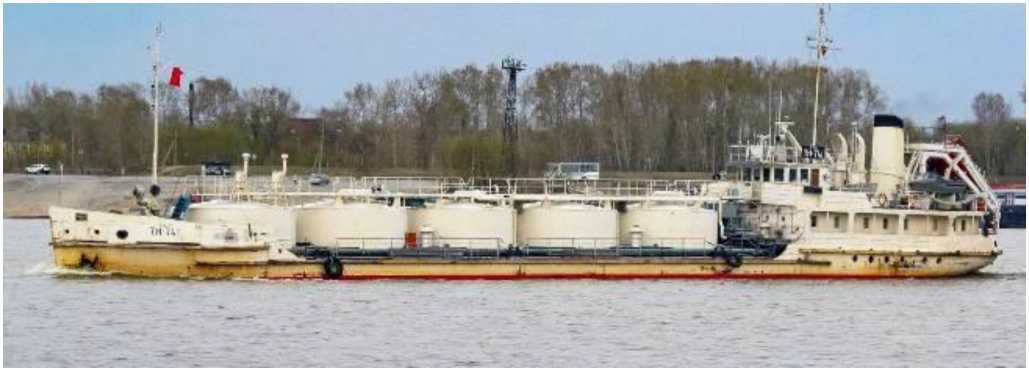

Общий вид танкера ТН-741 представлен на рисунке 1.
Рисунок 1 - Общий вид танкера ТН-741

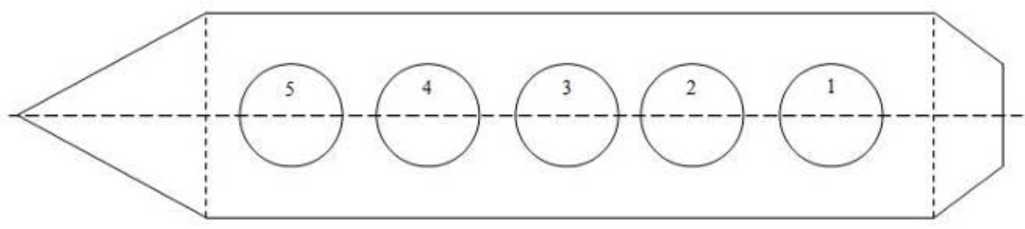

Схематичное расположение танков на нефтеналивной барже ТН-741 представлено на рисунке 2.
Рисунок 2- Схематичное расположение танков
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на номерные таблички танков, закрепленные на ограждении танка, методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Место нанесения заводского номера
Рисунок 3- Общий вид замерного люка и места нанесения заводского номера
Нанесение знака поверки на танки не предусмотрено.
Т а б л и ц а 1 -
|
Наименование характеристики |
Значение |
|
Диапазон вместимости, м^ |
от 5 до 145 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % |
± 0,25 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °C атмосферное давление, кПа |
от + 5 до + 35 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
40 |
