Номер по Госреестру СИ: 87117-22
87117-22 Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87 предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87
Рисунок № 2
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87
Рисунок № 3
Общие сведения
Дата публикации - 20.10.2022
Срок свидетельства -
Номер записи - 189150
ID в реестре СИ - 1403097
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87,
Производитель
Изготовитель - Тюменский судостроительный завод
Страна - РОССИЯ
Населенный пункт - г. Тюмень (изготовлены в 1970 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2622 от 2022.10.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Тюменский судостроительный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87117-22 |
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
87623-22 |
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОГИЧЕСКИЙ ЦЕНТР" (RA.RU.312397) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 1 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 7 февраля 2018 г. № 256.
ПравообладательТюменский судостроительный завод (изготовлены в 1970 г.)
Адрес: г. Тюмень
Испытательный центр
центр»Общество с ограниченной ответственностью «Метрологический (ООО «Метрологический центр»)
ИНН 3801123000
Юридический адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр, д. 1, оф. 53
Почтовый адрес: 665816, Иркутская обл., г. Ангарск, а/я 326 Телефон: +7 (3955) 61-00-33
E-mail: metrolog.irk@yandex.ru
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Резервуары (танки) стальные вертикальные цилиндрические несамоходного наливного судна ТР-87, заводские номера (по технологической схеме) 1, 2, 3, 4, 5, 6, представляют собой стальные сосуды цилиндрической формы с коническим днищем (нижнем конусом) и конической крышей (верхним конусом).
Танки с заводскими номерами (по технологической схеме) 1, 2, 3, 4, 5 состоят из четырех поясов, танк с заводским номером 6 - из трех. К внутренним деталям каждого танка относится лестница.
Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы центральным замерным устройством, имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водопенотушения и системы орошения.
Идентификация резервуаров (танков) стальных вертикальных цилиндрических самоходного нефтеналивного судна ТР-87 осуществляется по заводским номерам (по технологической схеме), нанесенным на верхнюю стенку резервуара методом окраса. Пломбирование не предусмотрено.
Общий вид несамоходного наливного судна ТР-87 представлен на рисунке 1. Схематичное расположение танков, заводские номера (по технологической схеме) 1, 2, 3, 4, 5, 6, на палубе несамоходного наливного судна ТР-87 представлено на рисунках 2 и 3.

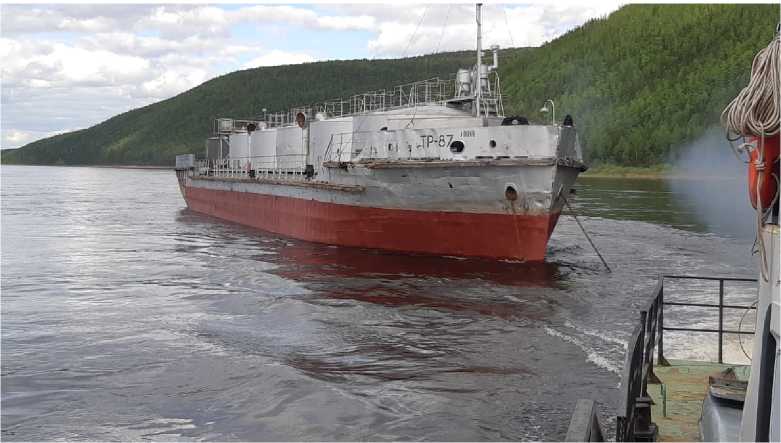

Рисунок 1 - Общий вид несамоходного наливного судна ТР-87

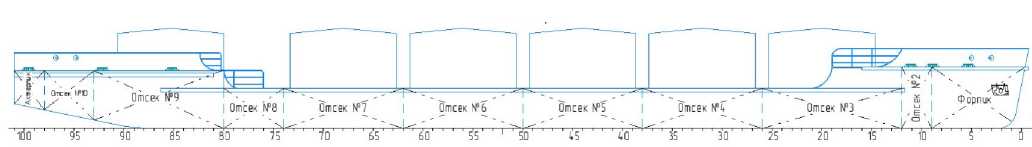

Рисунок 2 - Схематичное расположение танков на палубе несамоходного наливного судна ТР-87 (вид с бока)

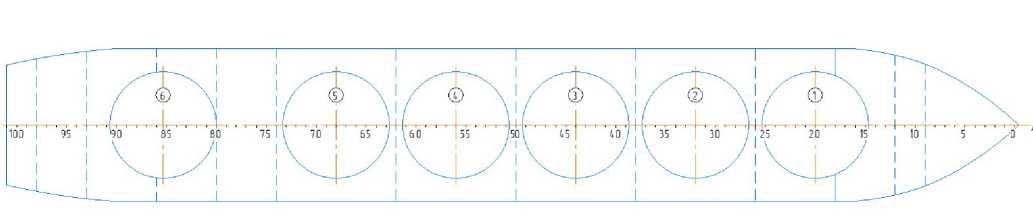

Рисунок 3 - Схематичное расположение танков на палубе несамоходного наливного судна ТР-87 (вид сверху)
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Несамоходное наливное судно |
ТР-87 |
1 шт. |
|
Резервуары (танки) стальные вертикальные цилиндрические |
зав. №№ 1, 2, 3, 4, 5, 6 |
6 шт. |
|
Паспорта на танки стальные прямоугольные |
- |
6 экз. |
|
Градуировочная таблица |
- |
6 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Заводской номер (по технологической схеме) |
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальная вместимость, м3 |
148 |
148 |
148 |
148 |
148 |
142 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Заводской номер (по технологической схеме) |
1 |
2 |
3 |
4 |
5 |
6 |
|
Высота, мм |
5379 |
5356 |
5378 |
5364 |
5374 |
4120 |
|
Диаметр внешний, мм |
6390 |
6390 |
6407 |
6364 |
6400 |
6400 |
|
Средний срок службы, лет, не менее |
30 | |||||
|
Рабочие условия эксплуатации: | ||||||
|
- температура окружающего воздуха, °С |
от +5 до +35 | |||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||||
