Номер по Госреестру СИ: 87623-22
87623-22 Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР - 65 предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65
Рисунок № 2
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 1 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательТюменский судостроительный завод
Адрес: г. Тюмень
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр» (ООО «Метрологический центр»).Юридический адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр, д. 1, оф. 53
Почтовый адрес: 665816, Иркутская обл., г. Ангарск, а/я 326
Телефон: +7 (3955) 61-00-33
E-mail: metrolog.irk@yandex.ru
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР - 65, заводские номера (по технологической схеме) 1, 2, 3, 4, 5, представляют собой стальные сосуды цилиндрической формы с коническим днищем (нижнем конусом) и конической крышей (верхним конусом).
Танки, заводские номера (по технологической схеме) 1, 2, 3, 4, 5, состоят из четырех поясов. К внутренним деталям каждого танка относится лестница.
Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы центральным замерным устройством, имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водо-пенотушения и системы орошения.
Идентификация резервуаров (танков) стальных вертикальных цилиндрических самоходного нефтеналивного судна ТР - 65 осуществляется по заводским номерам (по технологической схеме), нанесенным на верхнюю стенку резервуара методом окраса. Пломбирование не предусмотрено.
Общий вид самоходного нефтеналивного судна ТР - 65 представлен на рисунке 1. Схематичное расположение танков на палубе самоходного нефтеналивного судна ТР - 65 представлено на рисунках 2 и 3.

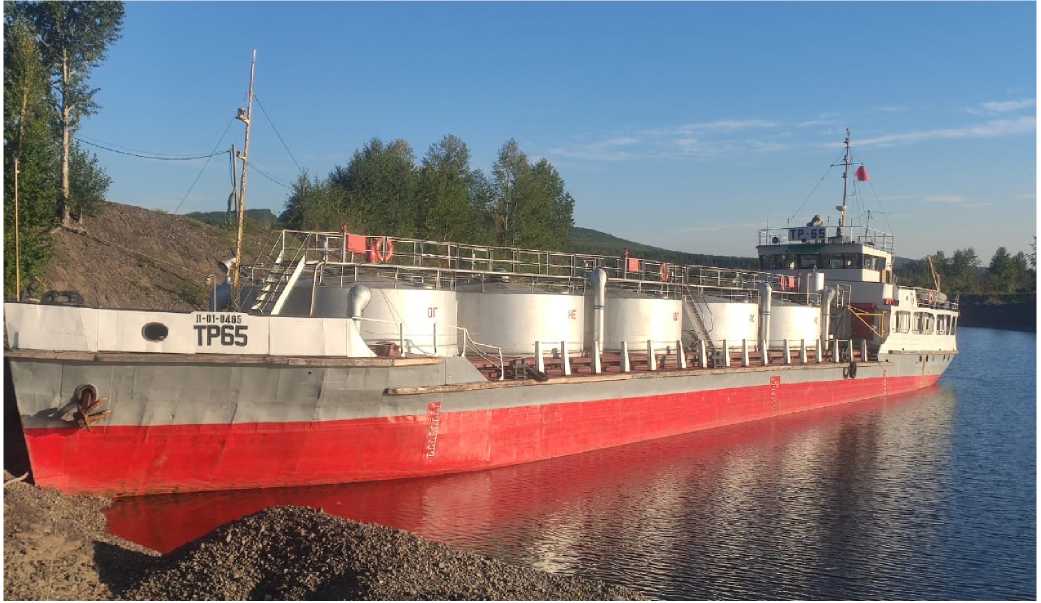

Рисунок 1 - Общий вид наливного самоходного нефтеналивного судна ТР-65

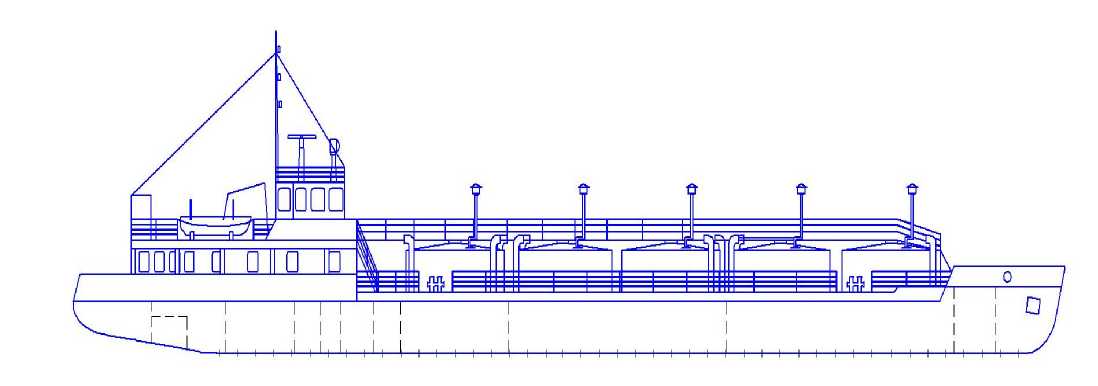

Рисунок 2 - Схематичное расположение танков на палубе самоходного нефтеналивного судна ТР-65 (вид с бока)

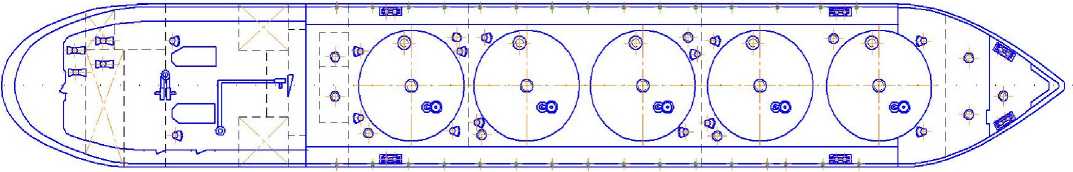

Рисунок 3 - Схематичное расположение танков на палубе самоходного нефтеналивного судна ТР-65 (вид сверху)
Таблица 3 - Комплектность средств измерений
Наименование |
Обозначение |
Количество |
Несамоходное наливное судно |
ТР - 65 |
1 шт. |
Резервуары (танки) стальные вертикальные цилиндрические |
зав. №№ 1, 2, 3, 4, 5 |
5 шт. |
Паспорта на танки стальные прямоугольные |
- |
5 экз. |
Градуировочная таблица |
- |
5 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Заводской номер (по технологической схеме) |
1 |
2 |
3 |
4 |
5 |
Номинальная вместимость, м3 |
150 |
150 |
150 |
150 |
150 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
Заводской номер (по технологической схеме) |
1 |
2 |
3 |
4 |
5 |
Высота, мм |
5339 |
5339 |
5340 |
5362 |
5372 |
Диаметр внешний, мм |
6397 |
6394 |
6408 |
6398 |
6400 |
Средний срок службы, лет, не менее |
30 | ||||
Рабочие условия эксплуатации: | |||||
- температура окружающего воздуха, °С |
от +5 до +35 | ||||
- атмосферное давление, кПа |
от 84,0 до 106,7 |
