Номер по Госреестру СИ: 93095-24
93095-24 Счетчики тепла крыльчатые
(СТК)
Назначение средства измерений:
Счетчики тепла крыльчатые СТК (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Внешний вид.
Счетчики тепла крыльчатые
Рисунок № 1
Внешний вид.
Счетчики тепла крыльчатые

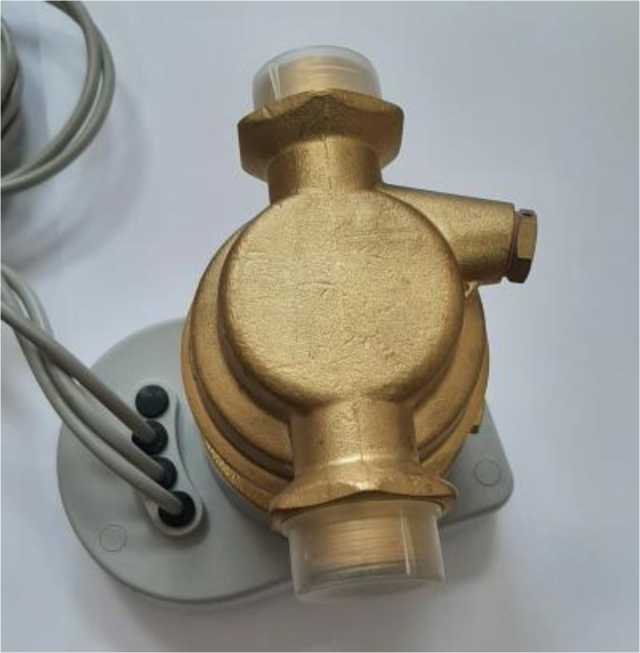

Рисунок № 2
Внешний вид.
Счетчики тепла крыльчатые
Рисунок № 3
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 02.09.2029
Номер записи - 194913
ID в реестре СИ - 1418711
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СТК-15-1,5,
Производитель
Изготовитель - Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА")
Страна - РОССИЯ
Населенный пункт - г. Краснодар, хутор Октябрьский
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 86
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2083 от 2024.09.02 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Счетчики тепла крыльчатые (СТК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93094-24 02.09.2029 |
Счетчики тепла ультразвуковые, СТУ Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА") (РОССИЯ г. Краснодар, хутор Октябрьский) |
ОТ МП |
4 года |
|
93095-24 02.09.2029 |
Счетчики тепла крыльчатые, СТК Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА") (РОССИЯ г. Краснодар, хутор Октябрьский) |
ОТ МП |
4 года |
|
95532-25 21.05.2030 |
Счетчики воды турбинные, СВТ Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА") (РОССИЯ г. Краснодар, хутор Октябрьский) |
ОТ МП |
6 лет |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Счетчики тепла крыльчатые (СТК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "МЕТРОЛОГИЯ 116"(ООО "МЕТРОЛОГИЯ 116") | 86 | 86 | 86 | 0 | 0 | 86 | 86 | 0 |
Стоимость поверки Счетчики тепла крыльчатые (СТК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение теплосчетчиков встроенное, устанавливается в вычислитель при изготовлении и не может изменяться в процессе эксплуатации.
Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчика приведены в таблице 1.
Таблица 1 -
обеспечения теплосчетчика
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HeatMeter 1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.XX1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - относится к метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку, и на титульный лист по центру вверху руководства по эксплуатации и/или паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Принцип измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040);
ТУ 26.51.52-001-34189279-2023 «Счетчики тепла крыльчатые СТК. Технические условия».
Общество с ограниченной ответственностью ПКФ (ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Юридический адрес: 350032, Краснодарский край, г. Краснодар, ул. Живописная, д. 72б, помещ. 201
Телефон: 8 (861) 279-69-62
Web-сайт: www.gerrida.com
E-mail: info@gerrida.com
«ГЕРРИДА»
х.
Октябрьский,
Изготовитель
«ГЕРРИДА»ул. Живописная,
Общество с ограниченной ответственностью ПКФ (ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Адрес: 350032, Краснодарский край, г. Краснодар, х. Октябрьский,
д. 72б, помещ. 201
Телефон: 8 (861) 279-69-62
Web-сайт: www.gerrida.com
E-mail: info@gerrida.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью ПКФ (ООО ПКФ «ГЕРРИДА»)ИНН 2311279920
Юридический адрес: 350032, Краснодарский край, г. Краснодар, ул. Живописная, д. 72б, помещ. 201
Телефон: 8 (861) 279-69-62
Web-сайт: www.gerrida.com
E-mail: info@gerrida.com
«ГЕРРИДА»
х.
Октябрьский,
Принцип действия теплосчетчиков основан на вычислении количества теплоты (энергии), объема жидкости в потоке и объемного расхода жидкости, температуры вычислителем, с помощью данных, полученных с первичного преобразователя расхода и двух датчиков температуры, входящих в состав теплосчетчика.
Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 38 месяцев. Вычислитель может быть укомплектован дополнительными интерфейсами связи M-Bus/RS-485 и/или радиомодулем, импульсным выходом, импульсными входными каналами для подключения дополнительных средств измерений.
Первичный преобразователь расхода представляет собой измерительный участок с крыльчаткой, на оси которой установлен магнит ведущей части магнитной муфты. Количество оборотов крыльчатки пропорционально объему жидкости в потоке на подающем или обратном трубопроводе. Конструкция преобразователя расхода может быть одноструйной и многоструйной.
Два датчика температуры измеряют температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения).
Теплосчетчики имеют исполнения СТК-15-0,6, СТК-15-1,5, СТК-20-2,5, отличающиеся диапазоном расхода и номинальным диаметром.

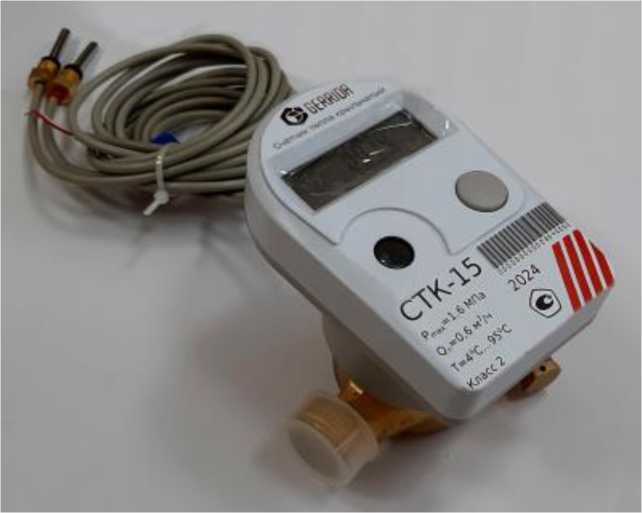

Общий вид теплосчетчиков приведен на рисунке 1.
Рисунок 1 - Общий вид теплосчетчиков
Пломбировка теплосчетчиков не предусмотрена, так как несанкционированного доступа обеспечивается неразборной конструкцией.
защита от
Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку.

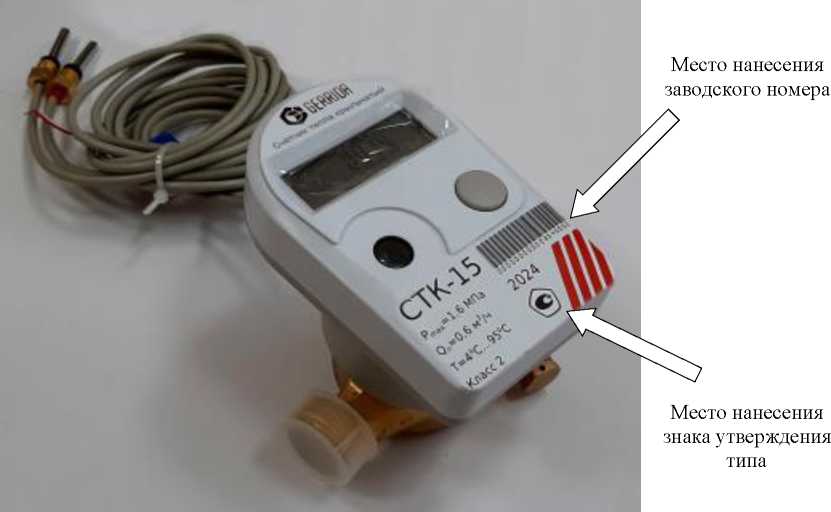

Обозначение мест нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
Рисунок 2 - Обозначение мест нанесения знака утверждения типа и заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
Исполнение |
СТК-15- 0,6 |
СТК-15- 1,5 |
СТК-20- 2,5 |
|
Наименьший расход жидкости, м3/ч |
0,012 |
0,03 |
0,05 |
|
Номинальный расход жидкости, м3/ч |
0,6 |
1,5 |
2,5 |
|
Наибольший расход жидкости (Отах), м3/ч |
1,2 |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч |
0,008 |
0,01 |
0,016 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, % |
±(2+0,02^Gmax/G) | ||
|
Диапазон измерений температуры жидкости (теплоносителя), °С |
от +4 до +95 | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры жидкости (теплоносителя), °С |
±(О,6+О,О04^|Т|) | ||
|
Диапазон измерений разности температур жидкости (теплоносителя), °С |
от 3 до 70 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), % |
±(0,5+3^(Atmin/At)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, % |
± 0,05 | ||
|
Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), % |
+(0,5+(Atmin/At)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), % |
±(3+4 Atmin/At +0,02^Gmax/G') | ||
|
G - измеренное значение расхода жидкости, м3/ч; Отах - максимальное измеренное значение расхода жидкости, м3/ч; Atmin - наименьшая разность температуры, °С; Аг - измеренное значение разности температуры, °С; Т - измеренное значение температуры, °С. | |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
Исполнение |
СТК-15-0,6, |
СТК-20-2,5 |
|
СТК-15-1,5 | ||
|
Номинальный диаметр |
DN15 |
DN20 |
|
Измеряемая среда |
жидкость (вода питьевая) | |
|
Избыточное давление измеряемой среды, МПа, | ||
|
не более |
1,6 | |
|
Напряжение элемента питания постоянного | ||
|
тока, В |
3,6 ±0,1 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
120 |
120 |
|
- ширина |
80 |
80 |
|
- длина |
110 |
130 |
|
Масса, кг, не более |
1,35 |
1,35 |
|
Степень защиты оболочки по | ||
|
ГОСТ 14254-2015 |
IP65 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, |
от +5 до +50 | |
|
- относительная влажность, %, не более |
80 | |
|
- атмосферное давление, кПа |
от 84 до 106,7 | |
|
Средний срок службы, лет |
12 | |
|
Средняя наработка на отказ, ч |
80000 | |
