Номер по Госреестру СИ: 95532-25
95532-25 Счетчики воды турбинные
(СВТ)
Назначение средства измерений:
Счетчики воды турбинные СВТ (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.

Внешний вид.
Счетчики воды турбинные
Рисунок № 1

Внешний вид.
Счетчики воды турбинные
Рисунок № 2

Внешний вид.
Счетчики воды турбинные
Рисунок № 3

Внешний вид.
Счетчики воды турбинные
Рисунок № 4

Внешний вид.
Счетчики воды турбинные
Рисунок № 5

Внешний вид.
Счетчики воды турбинные
Рисунок № 6
Программное обеспечение
Программное обеспечение счетчиков встроенное.
ПО счетчиков предназначено для обработки сигналов, выполнения обработки результатов измерений, хранения в энергонезависимой памяти результатов, вывода на устройство индикации и передачи через внешний интерфейс.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение, настройки и результаты измерений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
GERRIDA WMDT |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую часть счетного устройства счетчиков флексографическим способом и в верхний левый угол титульных листов руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2.4 «Использование изделия» документа 26.51.63-004-34189279-2024 РЭ «Счетчики воды турбинные СВТ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-004-34189279-2024 «Счетчики воды турбинные СВТ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью ПКФ «ГЕРРИДА»
(ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Юридический адрес: 350032, Краснодарский край, г. Краснодар, хутор Октябрьский, ул. Живописная, д. 72б, помещ. 201
Тел./факс: +7 (843) 279-69-62
E-mail: info@gerrida.com
Web-сайт: http://www.gerrida.com
Изготовитель
Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА»)ИНН 2311279920
Адрес: 350032, Краснодарский край, г. Краснодар, хутор Октябрьский, ул. Живописная, д. 72б, помещ. 201
Тел./факс: +7 (843) 279-69-62
E-mail: info@gerrida.com
Web-сайт: http://www.gerrida.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Общество с ограниченной ответственностью ПКФ «ГЕРРИДА»(ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Юридический адрес: 350032, Краснодарский край, г. Краснодар, хутор Октябрьский, ул. Живописная, д. 72б, помещ. 201
Тел./факс: +7 (843) 279-69-62
E-mail: info@gerrida.com
Web-сайт: http://www.gerrida.com
Принцип действия счетчиков основан на измерении количества оборотов турбины, вращающейся под действием потока протекающей жидкости. Количество оборотов турбины пропорционально объему жидкости, протекающей через счетчик.
Счетчики состоят из корпуса, измерительной камеры и счетного устройства. Поток жидкости поступает в корпус счетчика через входной патрубок, приводит во вращение турбину, через выходной патрубок выходит в трубопровод. Вращение турбины через магнитную муфту передается счетному устройству, который отображает объем жидкости, прошедшей через счетчик.
В зависимости от модификации счетчика счетный механизм представляет из себя масштабирующий редуктор с индикаторным устройством в виде барабанчиков и стрелочных указателей, либо электронный блок с жидкокристаллическим дисплеем для отображения измеренного объема в кубических метрах.
Счетчики выпускаются в нескольких модификациях, отличающихся диапазоном расхода жидкости, номинальным диаметром, наличием или отсутствием различных интерфейсов.
Счетчики маркируются следующим образом:
|
СВТ - |
NN |
X |
Y |
Z |
где: СВТ - тип счетчиков;
NN - номинальный диаметр счетчиков (от DN 40 до DN 200);
X - счетчики, предназначенные для измерения объема холодной воды (Х) или универсальные счетчики, предназначенные для измерения объема горячей и/или холодной воды (Г);
Y - счетчики, имеющие импульсный выход для дистанционного съема показаний (И), счетчики с цифровым (электронным) счетным устройством, в том числе с возможностью передачи данных в цифровом виде по радиоканалу или проводной линии связи (Ц), счетчики, имеющие внешний электронный модуль, позволяющий передавать значения объема жидкости в потоке в цифровом виде по радиоканалу или проводной линии связи (Д);
Z - исполнения счетчиков (Р1, Р2, Р3, М), отличающиеся диапазонами расходов в соответствии с таблицей 2.

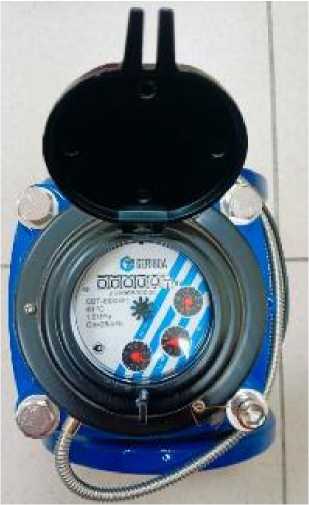

а) счетчик, предназначенный для измерения объема холодной воды (Х)

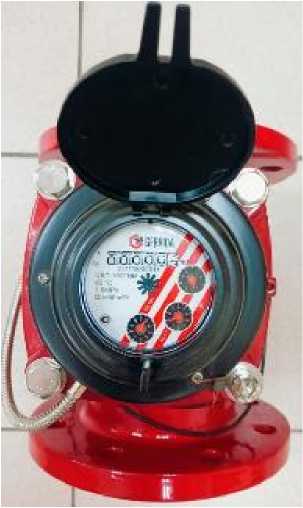

б) универсальный счетчик, предназначенный для измерения объема горячей и/или холодной воды (Г)

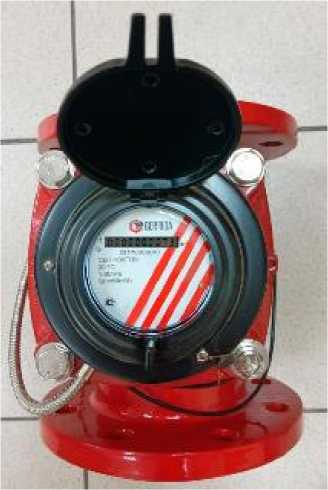

в) счетчик с цифровым (электронным) счетным устройством, в том числе с возможностью передачи данных в цифровом виде по радиоканалу или проводной линии связи (Ц)

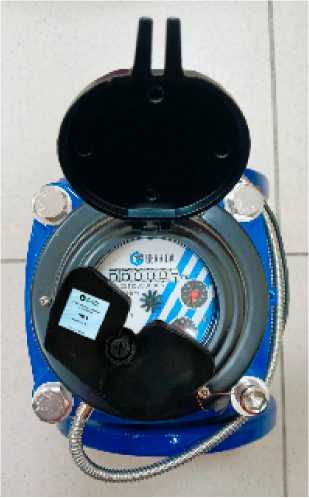

г) счетчики, имеющие внешний электронный модуль, позволяющий передавать значения объема жидкости в потоке в цифровом виде по радиоканалу или проводной линии связи (Д)
Рисунок 1 - Общий вид счетчиков

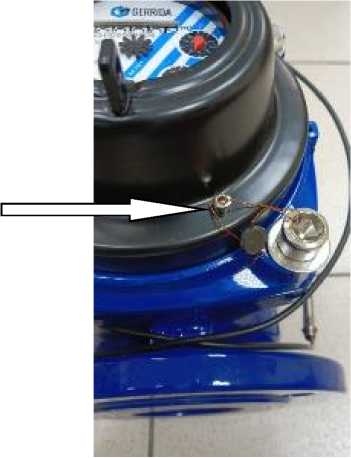

Пломбирование от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчика с применением проволоки, пропущенной сквозь отверстие в винте крышки корпуса и отверстие в винте, вкрученном в корпус. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлено на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

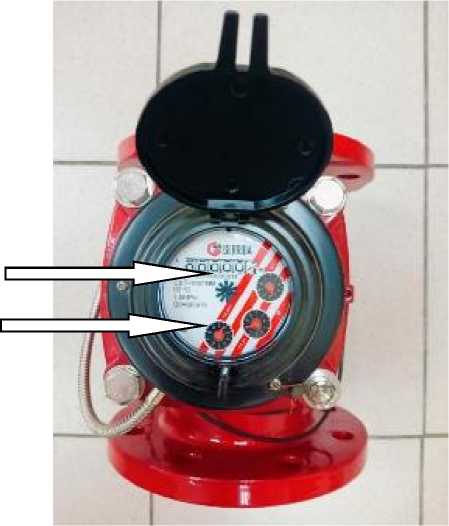

Заводской номер счетчика в цифровом формате наносится на лицевую часть счетного устройства фотохимическим способом. Схема нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Схема нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения | |||||||||||||
|
1 |
2 | |||||||||||||
|
Номинальный диаметр |
DN |
40 |
DN |
50 |
DN |
65 |
DN |
80 |
DN100 |
DN150 |
DN200 | |||
|
Модификации счетчиков |
СВТ-40Х |
СВТ-40Г |
СВТ-50Х |
СВТ-50Г |
СВТ-65Х |
СВТ-65Г |
СВТ-80Х |
СВТ-80Г |
СВТ-100Х |
СВТ-100Г |
СВТ-150Х |
СВТ-150Г |
СВТ-200Х |
СВТ-200Г |
|
Наименьший расход жидкости, м3/ч | ||||||||||||||
|
- исполнение Р1 |
0,75 |
1 |
0,8 |
1 |
0,9 |
1,2 |
0,9 |
1,6 |
1,8 |
3 |
2 |
6 |
7 |
12 |
|
- исполнение Р2 |
0,4 |
0,45 |
0,45 |
0,45 |
0,45 |
0,6 |
0,5 |
0,9 |
0,6 |
1,5 |
1,8 |
3 |
4 |
7,5 |
|
- исполнение Р3, М |
0,24 |
0,4 |
0,25 |
0,4 |
0,3 |
1,0 |
0,4 |
1,58 |
0,5 |
2,5 |
1,5 |
6,25 |
2,1 |
10 |
|
Переходный расход жидкости, м3/ч | ||||||||||||||
|
- исполнение Р1 |
1,5 |
3 |
1,6 |
3 |
1,8 |
3,2 |
1,8 |
4 |
2 |
6 |
5 |
14 |
8 |
24 |
|
- исполнение Р2 |
0,75 |
1,5 |
0,8 |
1,6 |
0,9 |
2 |
0,9 |
3,2 |
1,8 |
4,8 |
4 |
12 |
6 |
20 |
|
- исполнение Р3 |
0,67 |
0,75 |
0,67 |
0,8 |
0,75 |
0,9 |
0,75 |
0,9 |
1,75 |
1,8 |
3,75 |
4 |
5,25 |
6 |
|
- исполнение М |
0,38 |
0,63 |
0,4 |
0,63 |
0,63 |
1,6 |
0,77 |
2,52 |
0,92 |
4 |
3,2 |
10 |
6 |
16 |
|
Номинальный расход жидкости, м3/ч | ||||||||||||||
|
- исполнения Р1, Р2, Р3 |
30 |
15 |
50 |
15 |
65 |
25 |
120 |
45 |
230 |
70 |
400 |
150 |
750 |
250 |
|
- исполнение М |
30 |
16 |
50 |
25 |
63 |
40 |
120 |
63 |
230 |
100 |
400 |
250 |
750 |
400 |
Продолжение таблицы 2
|
1 |
2 | |||||||||||||
|
Наибольший расход жидкости, м3/ч - исполнения Р1, Р2, Р3, М |
60 |
30 |
90 |
30 |
12 0 |
60 |
20 0 |
90 |
30 0 |
14 0 |
60 0 |
30 0 |
10 00 |
50 0 |
|
Порог чувствительности, м3/ч, не более - исполнение Р1 |
0,3 |
0,5 |
0,4 |
0,5 |
0,45 |
0,6 |
0,45 |
0,8 |
0,9 |
1,2 |
1 |
3 |
2 |
6 |
|
- исполнение Р2 |
0,1 |
0,24 |
0,1 |
0,24 |
0,15 |
0,3 |
0,25 |
0,35 |
0,25 |
0,6 |
0,75 |
1,3 |
1,05 |
3 |
|
- исполнение Р3 |
0,1 |
0,1 |
0,1 |
0,1 |
0,15 |
0,15 |
0,25 |
0,25 |
0,25 |
0,25 |
0,75 |
0,75 |
1,05 |
1,05 |
|
- исполнение М |
0,15 |
0,25 |
0,15 |
0,25 |
0,2 |
0,3 |
0,25 |
0,35 |
0,25 |
0,6 |
1 |
2 |
1,5 |
4 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении объема жидкости в потоке в диапазоне расходов, %:
переходного
|
±5 ±2 | |||||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
DN4 DN5 DN6 DN8 DN1 DN1 DN2 | |
|
Номинальный диаметр |
0 0 5 0 00 50 00 |
|
Исполнения счетчиков |
оооооооооооооо |
|
Измеряемая среда |
жидкость (вода) |
|
Давление измеряемой среды, МПа, не | |
|
более |
1,6 |
|
Диапазон температуры измеряемой | |
|
среды, °С | |
|
- для счетчиков холодной воды |
от +5 до +40 |
|
- для универсальных счетчиков |
от +5 до +90 |
|
Наименьшая цена деления, м3 |
0,001 |
|
Емкость указателя счетного устройства, | |
|
3 м3, не менее |
999999,999 |
|
Габаритные размеры, мм, не более | |
|
- длина |
200 200 260 270 300 300 350 |
|
- ширина |
165 165 185 200 220 285 340 |
|
- высота |
270 280 290 335 345 575 600 |
|
Масса, кг, не более |
12 13 16,4 18,2 20,2 44,5 62,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до + 50 |
|
- относительная влажность воздуха, не | |
|
более, % |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Продолжение таблицы 3
|
1 |
2 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP65 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, не менее, лет |
12 |
|
Средняя наработка на отказ, не менее, ч |
120 000 |
