АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных - «ЭКОМ-3000» (далее-УСПД), устройство синхронизации времени ИСС-1.3 (далее-УСВ), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя включающий в себя сервер баз данных (СБД), сервер обмена данными (СОД) со смежными субъектами (далее по тексту - сервер ИВК), устройство синхронизации времени ИСС-1.3 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) ПК «Энергосфера», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений АИИС КУЭ передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, хранение измерительной информации и ее передача на сервер ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер ИВК АИИС КУЭ раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входит устройство синхронизации времени типа ИСС-1.3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сравнение шкалы времени сервера ИВК АИИС КУЭ со шкалой времени ИСС-1.3 осуществляется непрерывно. Синхронизация шкалы времени сервера ИВК производится независимо от величины расхождения со шкалой времени ИСС-1.3.

Сравнение шкалы времени УСПД со шкалой времени ИСС-1.3 осуществляется непрерывно. Синхронизация шкалы времени УСПД производится независимо от величины расхождения со шкалой времени ИСС-1.3.

Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется периодически с установленным интервалом проверки текущего времени. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер 01/24 АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 01/24 указан в формуляре АИИС КУЭ, что позволяет идентифицировать заводской номер АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

таблицы 5

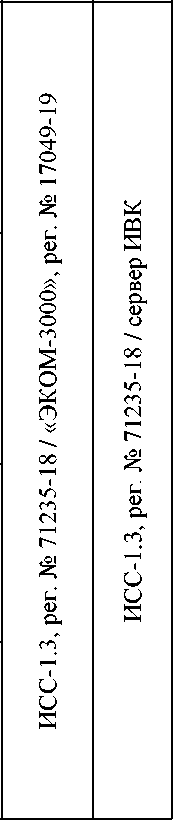

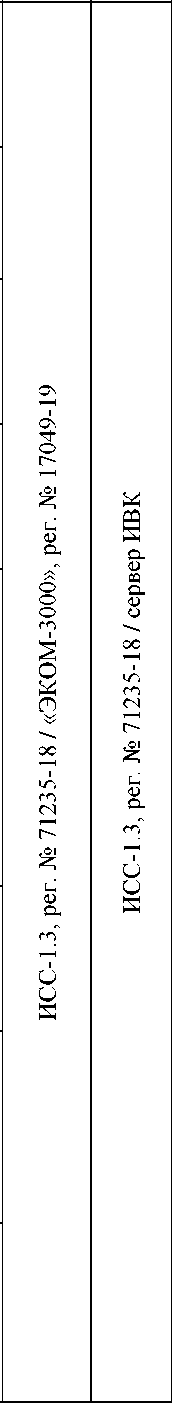

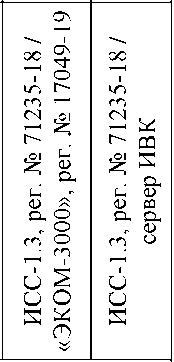

Состав измерительных каналов (далее ИК) АИИС КУЭ приведен в таблице 2.

Продолжение таблицы 2

1

СЭТ-4ТМ.03.01

КТ 0,5S/1,0

Рег. № 2752404

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УСВ, УСПД на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Допускается изменение наименований ИК, без изменения объекта измерений.

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

  Таблица 3 - Основные метрологические характеристики ИК АИИС '			КУЭ
  Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
  1, 2	Активная Реактивная	0,4 1,1	1,0 1,7
  3-8, 10-13	Активная Реактивная	1,1 2,7	3.2 5.2
  9	Активная Реактивная	0,8 2,1	2,8 4,4
  Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), с			±5
  Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от плюс 5 °С до плюс 35 °С

Таблица 4 - Основные технические

АИИС КУЭ

таблицы 4

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика и УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика и УСПД;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервере ИВК.
