АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных RTU-327L (далее-УСПД), центральное устройство сбора и передачи данных RTU-327 (далее-ЦУСПД), устройство синхронизации системного времени УССВ-2 (далее-УССВ), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК), локально-вычислительную сеть, программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений АИИС КУЭ передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков для ИК №№ 1-45 при помощи технических средств приема-передачи данных поступает на входы УСПД RTU-327L, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и дальнейшая передача накопленных данных на входы ЦУСПД RTU-327 и далее на сервер ИВК.

Цифровой сигнал с выходов счетчиков для ИК №№ 46-54 при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации и оформление отчетных документов.

Сервер ИВК АИИС КУЭ раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входит устройство синхронизации системного времени типа УССВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

ЦУСПД RTU-327, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±1 с и более, ЦУСПД RTU-327 производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.

УСПД RTU-327L, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени ЦУСПД RTU-327 и при расхождении ±1 с и более, УСПД RTU-327L производит синхронизацию собственной шкалы времени со шкалой времени ЦУСПД RTU-327.

Сравнение шкалы времени сервера ИВК со шкалой времени ЦУСПД RTU-327 осуществляется во время сеанса связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени ЦУСПД RTU-327 равного ±1 с и более, выполняется синхронизация шкалы времени сервера ИВК.

Сравнение шкалы времени счетчиков ИК №№ 1-45 со шкалой времени УСПД RTU-327L осуществляется периодически с установленным интервалом проверки текущего времени. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД RTU-327L равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Сравнение шкалы времени счетчиков ИК №№ 46-54 со шкалой времени сервера ИВК осуществляется периодически с установленным интервалом проверки текущего времени. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, УСПД, ЦУСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 01/24 указан в формуляре АИИС КУЭ, что позволяет идентифицировать заводской номер АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов (далее ИК) АИИС КУЭ приведен в таблице 2.

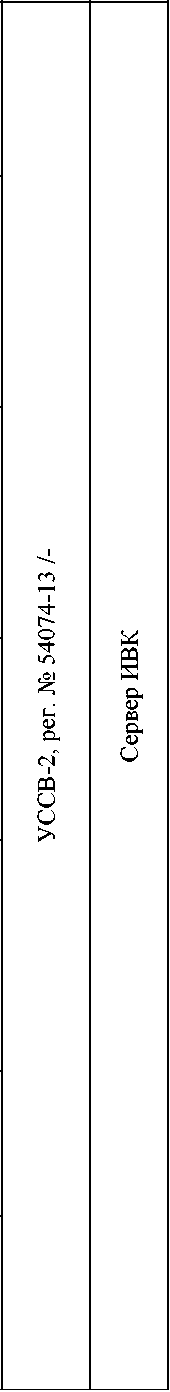

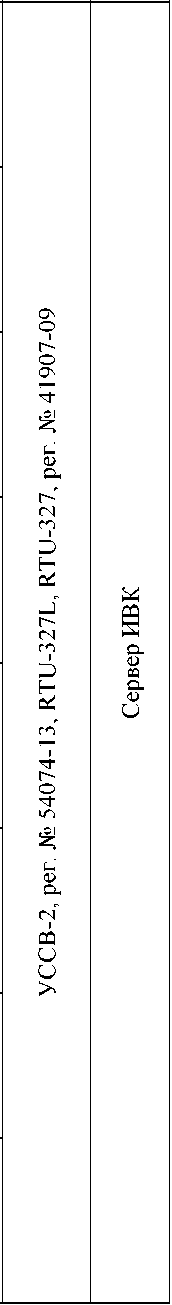

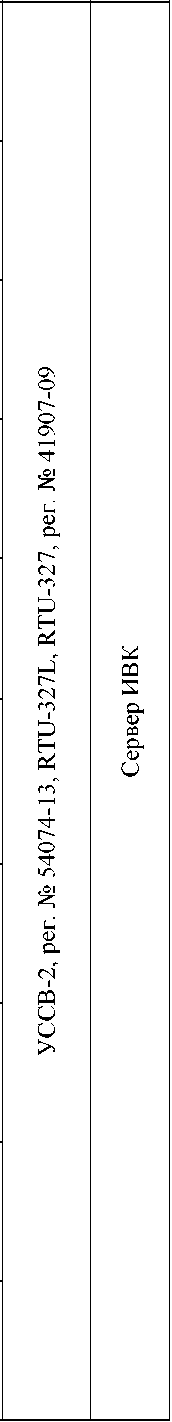

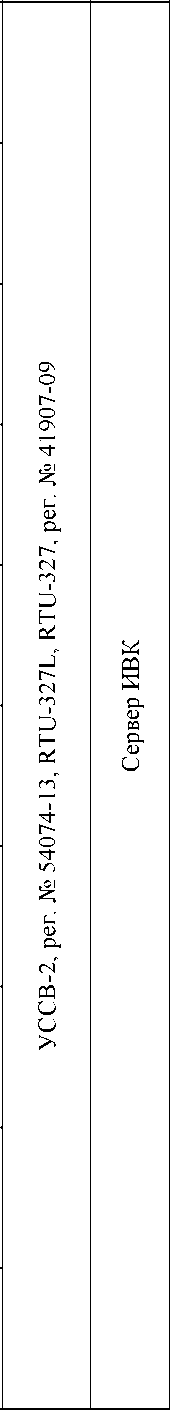

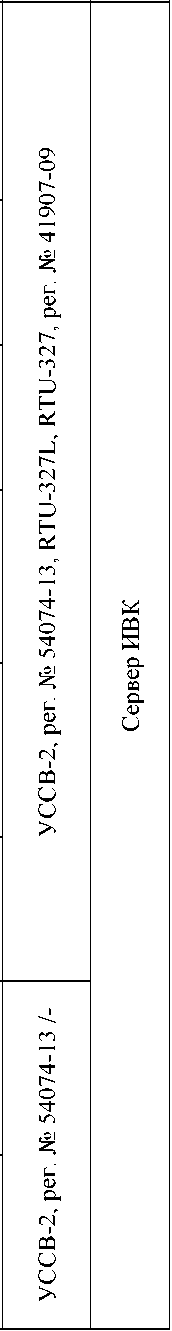

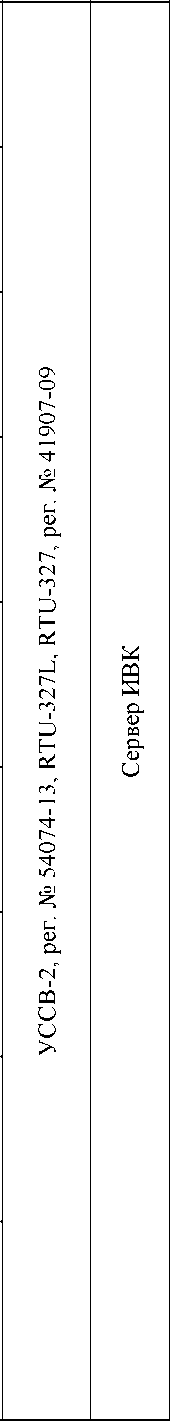

Таблица 2 - Состав

каналов АИИС КУЭ

Продолжение таблицы 2_________________________________________________________

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УССВ, УСПД, ЦУСПД, на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Допускается изменение наименований ИК, без изменения объекта измерений.

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

  Таблица 3 - Основные метрологические характеристики ИК АИИС			КУЭ
  Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
  1, 7-9, 11, 12, 17, 19, 21, 26, 28, 29, 33, 34,	Активная	1,1 2,7	3.2 5.2
  	Реактивная
  36-43, 45
  2, 13-16, 23, 25, 44	Активная	1,1	2,2
  	Реактивная	2,7	3,7
  3, 4, 6, 35	Активная	1,0	3,1
  	Реактивная	2,4	5,1
  5	Активная	1,0	2,1
  	Реактивная	2,4	3,6
  10, 18, 20, 22, 46-48, 54	Активная	0,9	2,1
  	Реактивная	2,3	3,6
  24, 27	Активная	0,9	3,1
  	Реактивная	2,3	5,1
  30, 31	Активная	0,7	1,7
  	Реактивная	1,5	3,0
  32	Активная	1,0	2,9
  	Реактивная	2,6	4,5
  49-53	Активная	1,1	3,0
  	Реактивная	2,2	5,8
  Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC			±5
  (SU), с
  Примечания:
  1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала,
  соответствующие вероятности Р = 0,95.
  3 Границы погрешности результатов измерений приведены для cos			Ф=0,9, токе ТТ, равном
  100 % от 1ном для нормальных условий и для рабочих условий при			cos ф=0,8, токе ТТ,
  равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков
  от плюс 5 °С до плюс 35	°С

  Таблица 4 - Основные технические характеристики АИИС КУЭ
  Наименование характеристики	Значение
  1	2
  Количество измерительных каналов	54
  Нормальные условия параметры сети: - напряжение, % от Uном	от 98 до 102
  - ток, % от Iном	от 100 до 120
  - коэффициент мощности	0,9
  - частота, Гц	50
  температура окружающей среды для счетчиков, °С	от плюс 21 до плюс 25
  Условия эксплуатации параметры сети: - напряжение, % от Uном	от 90 до 110
  - ток, % от Iном	от 1(2) до 120
  - коэффициент мощности coso (sino)	от 0,5 инд. до 1 емк
  - частота, Гц	от 49,6 до 50,4
  температура окружающей среды для ТТ и ТН, °С	от минус 60 до плюс 40
  температура окружающей среды для счетчиков, °С	от плюс 5 до плюс 35
  температура окружающей среды для сервера ИВК, °С	от плюс 10 до плюс 30
  температура окружающей среды для УСПД, ЦУСПД, °С	от плюс 15 до плюс 25
  атмосферное давление, кПа	от 80,0 до 106,7
  относительная влажность, %, не более	98
  Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее Альфа А1800 (рег. № 31857-06, 31857-11)	120000
  Меркурий 234 (рег. № 75755-19)	320000
  Меркурий 236 (рег. № 47560-11)	220000
  УССВ-2 (рег. № 54074-13): - среднее время наработки на отказ, ч, не менее	74500
  УСПД RTU-327L (рег № 41907-09): - среднее время наработки на отказ, ч, не менее	250000
  ЦУСПД RTU-327 (рег № 41907-09): - среднее время наработки на отказ, ч, не менее	35000
  Сервер ИВК: - среднее время наработки на отказ, ч, не менее	100000
  - среднее время восстановления работоспособности, ч	1
  Глубина хранения информации Счетчики: Альфа А1800 (рег. № 31857-06, 31857-11) - графиков нагрузки для одного канала с интервалом 30 минут, сут, не менее	1200
  Меркурий 234 (рег. № 75755-19) - каждого массива профиля мощности при времени интегрирования 60 минут, сут	123
  Меркурий 236 (рег. № 47560-11) - каждого массива профиля мощности при времени интегрирования 30 минут, сут	170

таблицы 4

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика, УСПД, ЦУСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика, УСПД, ЦУСПД;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервере ИВК.
