Номер по Госреестру СИ: 90551-23
90551-23 Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго"
(Обозначение отсутствует)
Назначение средства измерений:
Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО «ЛУКОЙЛ-Кубаньэнерго» (далее по тексту -СОТИАССО) предназначена для измерений и контроля параметров технологического процесса, автоматизированного сбора и обработки дискретных телесигналов о состоянии и режимах работы основного и вспомогательного электрооборудования, контроля и удаленного управления режимами работы оборудования Краснодарской ТЭЦ ООО «ЛУКОЙЛ-Кубаньэнерго» и передачи полученной информации в автоматизированную систему системного оператора, а также регистрации и хранения телесигналов во времени, нормальных и аварийных процессов и событий.
Внешний вид.
Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго"
Рисунок № 1
Общие сведения
Дата публикации - 27.11.2023
Срок свидетельства -
Номер записи - 192480
ID в реестре СИ - 1412437
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Обозначение отсутствует,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2455 от 2023.11.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80717-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Междуречье", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80627-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Тепловая генерация г. Волжского" (Волжская ТЭЦ и Волжская ТЭЦ-2), Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80573-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80565-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Васильевский рудник", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81002-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-ЭНЕРГОСЕРВИС", АИИС КУЭ ООО "ЛУКОЙЛ-ЭНЕРГОСЕРВИС" Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81001-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "Волгограднефтегаз", АИИС КУЭ ТПП "Волгоград-нефтегаз" Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80986-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РПК - Высоцк "ЛУКОЙЛ - II", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80985-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Волжский абразивный завод", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81547-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Концессии водоснабжения", 1, 8, 0, 8, 7, 6 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81805-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии МУП "ПОВВ", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81806-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "УралОйл", 1, 8, 1, 2, 0, 2 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81949-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС", 1, 8, 3, 4, 3, 6 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82625-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Камышинская ТЭЦ", 1, 8, 3, 9, 3, 2 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82723-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
84897-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Группа "Илим" в г. Коряжме, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85722-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЭнергоРОК-1" 2 очередь, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85909-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Тихвинские городские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85910-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Бокситогорские городские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85911-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснополянская ГЭС ООО "ЛУКОЙЛ-Экоэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85934-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Майкопская ГЭС ООО "ЛУКОЙЛ-Экоэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85940-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Пикалевская городская электросеть, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85941-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Лодейнопольские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86254-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86255-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-Пермнефтеоргсинтез", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86347-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "РИТЭК - Самара - Нафта", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86649-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Алупка, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86831-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Континентал Калуга", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87854-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Концерн Росэнергоатом" "Плавучая атомная теплоэлектростанция", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87861-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88198-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Тебойл-СМ в г. Торжке, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88639-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС "Муген - 1", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88880-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Миндальная, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89026-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89658-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-4 "Салым" ЛПДС "Салым", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89751-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "ЛУКОЙЛ-Западная Сибирь" (ТПП "Белоярскнефтегаз"), Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90388-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Саратоворгсинтез", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90551-23 |
Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
91239-24 06.02.2029 |
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии на объектах группы "ЛУКОЙЛ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91601-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Астраханская ПГУ-110, Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91992-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Западная Сибирь" по НПС-2 Ачинской ЛПДС, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92434-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92721-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-Волгоградэнерго" (Волжская ТЭЦ и Волжская ТЭЦ-2), Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92909-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93009-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92909-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93009-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93103-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО Шахта "Алардинская", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93267-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - Западная Сибирь", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93550-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93555-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Лукойл-Волгограднефтепереработка", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93761-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ТатРИТЭКнефть", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93982-24 |
Система измерительная автоматизированного управления блочного пункта подготовки газа (САУ БППГ-100) ООО "ЛУКОЙЛ-Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94219-24 26.12.2029 |
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО "ЭнергоРОК-1", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94328-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Кто поверяет Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В СОТИАССО используется программное обеспечение (далее-ПО) «ОперативноИнформационный Комплекс «СК-2007». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» в соответствии Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные |
Значения |
|
Наименование ПО |
ПО «Оперативно-Информационный Комплекс «СК-2007» (Версия 7.7.1.1) |
|
Идентификационное наименование ПО |
FuncDll.dll |
|
Номер версии (идентификационный номер) ПО |
7.6.7.48 |
|
Цифровой идентификатор ПО |
e5ebf1294ccf2e1059abbe69d89bc73d |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Конструкция СОТИАССО исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы формуляра СОТИАССО типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика (метод) измерений действующих значений силы фазного электрического тока, среднего по 3-м фазам действующего значения силы фазного электрического тока, действующих значений фазного напряжения, действующих значений линейного напряжения, частоты переменного тока, активной, реактивной и полной мощности с использованием системы обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО «ЛУКОЙЛ-Кубаньэнерго». МВИ 26.51.43/16/23, аттестованной ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 14.08.2015.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательОбщество с ограниченной ответственностью «ЛУКОЙЛ - Кубаньэнерго» (ООО «ЛУКОЙЛ - Кубаньэнерго»)
ИНН 2312159262
Юридический адрес: 350911, Краснодарский край, г. Краснодар, ул. Трамвайная, д. 13 Телефон: 8 (861)219-13-14
E-mail: krtec@lukoil.com
Изготовитель
Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ» (ООО «ЭНЕРГОМЕТРОЛОГИЯ»)ИНН 7714348389
Юридический адрес: 125040, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9
Место осуществления деятельности: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9
Телефон: 8 (495) 230-02-86
E-mail: info@energometrologia.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)Адрес: 443013, г. Самара, пр-кт Карла Маркса, д. 134
Телефон: 8 (846) 336-08-27
Факс: 8 (846) 336-15-54
E-mail: referent@samaragost.ru
Правообладатель
Общество с ограниченной ответственностью «ЛУКОЙЛ - Кубаньэнерго» (ООО «ЛУКОЙЛ - Кубаньэнерго»)ИНН 2312159262
Юридический адрес: 350911, Краснодарский край, г. Краснодар, ул. Трамвайная, д. 13 Телефон: 8 (861)219-13-14
E-mail: krtec@lukoil.com
СОТИАССО представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.
СОТИАССО включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), преобразователи измерительные многофункциональные ЭНИП-2, регистраторы цифровые РЭС-3, измерительные преобразователи многофункциональные СН 3020, счетчики электрической энергии ION 7330 и ION 7300,
-
2- й уровень - информационно-вычислительный комплекс, включающий в себя основной и резервный сервер ProLiantDL380 G5 Xeon, средства локальной вычислительной сети и доступа к информации, программное обеспечение (ПО) «Оперативно-Информационный Комплекс «СК-2007», блок коррекции времени - ЭНКС-2, источник бесперебойного питания серверного шкафа (APC), автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями СОТИАССО.
В каналах измерения электрических величин первичные фазные токи и напряжения преобразуются измерительными трансформаторами в сигналы низкого уровня (100 В, 5 А), которые по проводным линиям связи поступают на соответствующие входы измерительных преобразователей, преобразующих мгновенные значения аналоговых сигналов в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре преобразователя с учетом коэффициентов трансформации трансформаторов тока и напряжения вычисляются действующие значения силы электрического тока, среднее по трем фазам действующие значения фазных и линейных напряжений, активная (Р), реактивная (Q) и полная (S) мощность и частота переменного тока (f).
Цифровой сигнал с выходов счетчиков ION поступает в базы данных серверов ОИК «СК-2007», где выполняется присвоение меток времени и дальнейшая обработка измерительной информации (формирование протокола МЭК 870-5-104 и т. п.).
В каналах регистрации аварийных событий цифровой сигнал с выходов измерительных преобразователей поступает в базы данных серверов ОИК «СК-2007», где выполняется присвоение меток времени и дальнейшая обработка измерительной информации (формирование протокола МЭК 870-5-104 и т. п.).
ЭНКС-2 один раз в минуту сравнивает собственную шкалу времени со шкалой времени серверов СОТИАССО и 1 раз в 15 минут сравнивает собственную шкалу времени со шкалой времени регистраторов РЭС-3, измерительных преобразователей типа СН 3020 и ЭНИП-2, счетчиков электрической энергии ION 7330 и ION 7300 (далее - счетчики). Погрешность ведения системного времени относительно календарного составляет не более 10 мс. Погрешность по времени, обусловленная несовпадением моментов времени появления данных на выходе измерительных преобразователях, счетчиков или РЭС и моментами времени, к которым они отнесены в базах данных, не превышает ± 100 мс.
Журналы событий счетчика электроэнергии, измерительных преобразователей, регистраторов цифровых и сервера отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах, корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.
Нанесение знака поверки на корпус СОТИАССО не предусмотрено.
Заводской номер СОТИАССО нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера.

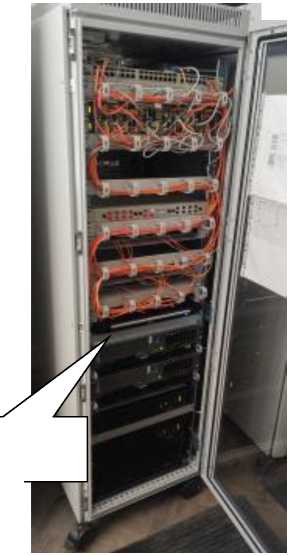

Общий вид сервера СОТИАССО с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера с указанием места нанесения заводского номера.
Комплектность СОТИАССО приведена в таблице 5.
Таблица 5 - Комплектность СОТИАССО
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
TOROID |
12 |
|
ВСТ |
57 | |
|
ТВ-110-ХШ У2 |
6 | |
|
ТВ-220-ХШ-02 |
3 | |
|
ТВГ-110 |
3 | |
|
ТВИ-110 |
3 | |
|
ТВИ-220 |
15 | |
|
ТВИ-35 |
15 | |
|
ТВ-СВЭЛ-110 |
9 | |
|
ТВ-ЭК-110 |
3 | |
|
ТЛШ-10 |
12 | |
|
ТОЛ-10-I |
5 | |
|
ТОЛ-СЭЩ-35 |
3 | |
|
ТПОЛ-10 |
9 | |
|
ТПОЛ-10М |
10 | |
|
ТПОФ |
6 | |
|
ТШЛ-10 |
15 | |
|
ТШЛ-20 |
12 | |
|
ТШЛ-20-1 |
9 |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Трансформатор напряжения |
RY7/HT |
15 |
|
Y24G2/HT |
9 | |
|
ЗНОЛ.06-20 |
12 | |
|
ЗНОЛ-35 |
8 | |
|
НАМИ-10-95 УХЛ 2 |
7 | |
|
НАМИ-110 УХЛ1 |
12 | |
|
НАМИ-220 УХЛ1 |
16 | |
|
Счетчик электрической энергии |
ION 7300 |
33 |
|
ION 7330 |
28 | |
|
Цифровые регистраторы |
РЭС-3 |
11 |
|
Многофункциональные измерительные преобразователях |
СН3020 |
5 |
|
ЭНИП-2-45/100-220- А3Е1-11 |
2 | |
|
ЭНИП-2-45/100-220- А3Е1-21 |
1 | |
|
ЭНИП-2-45/100-220- А3Е4-21 |
3 | |
|
Блок коррекции времени |
ЭНКС-2 |
1 |
|
Основной/резервный сервер |
ProLiantDL380 G5 Xeon |
2 |
|
Документация | ||
|
Формуляр |
ФО 26.51.43/16/23 |
1 |
Состав измерительных каналов СОТИАССО приведен в таблице 2.
Таблица . 2 - Состав измерительных каналов СОТИАССО
|
Номер ИИК |
Наименование измерительного канала |
Состав измерительного канала | ||||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
§ |
Измеряемые параметры | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
Блок 1 18 кВ |
ТШЛ-20 8000/5, КТ 0,5 Рег. № 64182-16 |
ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
1а,1Ь,1с,1ср Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум f |
|
2 |
Блок 2 18 кВ |
ТШЛ-20 8000/5, КТ 0,5 Рег. № 64182-16 |
ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
1а,1Ь,1с,1ср Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум f | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
3 |
Блок 3 18 кВ |
ТШЛ-20 8000/5, КТ 0,5 Рег. № 64182-16 |
ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f |
|
4 |
Блок 4 18 кВ |
ТШЛ-20 8000/5, КТ 0,5 Рег. № 64182-16 |
ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
|
5 |
1АТ 220 кВ |
ВСТ 600/5, КТ 0,2S Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
6 |
1АТ 110 кВ |
ВСТ 1000/5, КТ 0,2S Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
7 |
2АТ 220 кВ |
ВСТ 1500/5, КТ 0,5S Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
СН3020 Рег. № 34280-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
8 |
2АТ 110 кВ |
ВСТ 1500/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
СН3020 Рег. № 34280-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
9 |
3АТ 220 кВ |
ВСТ 600/5, КТ 0,2S Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
10 |
3АТ 110 кВ |
ТВИ-110 800/5, КТ 0,5S Рег. № 30559-11 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
11 |
ВЛ 220 кВ «Тверская» |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
12 |
ВЛ 220 кВ «Афипский НПЗ» |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
13 |
ВЛ 220 кВ «Афипская» |
ТВИ-220 1000/5, КТ 0,5 Рег. № 48364-11 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
14 |
1Т 110 кВ |
ТВ-110-ХШ У2 1000/5, КТ 0,5S Рег. № 46101-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
15 |
2Т 110 кВ |
ТВ-СВЭЛ-110 1500/5, КТ 0,5 Рег. № 43582-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
16 |
3Т 220 кВ |
ТВИ-220 600/5, КТ 0,5S Рег. № 48364-11 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
17 |
4Т 220 кВ |
ТВИ-220 1000/5, КТ 0,5S Рег. № 48364-11 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
18 |
ОМВ-220 кВ |
ТВИ-220 1000/5, КТ 0,5S Рег. № 48364-11 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
19 |
ШСМВ-220 кВ |
ТВИ-220 600/5, КТ 0,5S Рег. № 48364-11 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
20 |
ВЛ-110 кВ «Парфюмерна я фабрика» |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
21 |
ВЛ-110 кВ «Южная» |
ВСТ 2000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
22 |
ВЛ-110 кВ «Кислородны й завод» |
ВСТ 600/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
23 |
ВЛ-110 кВ «ОБД» |
ВСТ 600/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
24 |
ВЛ-110 кВ «Восточная промзона» |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
25 |
ВЛ-110 кВ «ХБК 1ц.» |
ТВГ-110 600/5, КТ 0,5 Рег. № 22440-07 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
26 |
ВЛ-110 кВ «ХБК 2ц.» |
ВСТ 600/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
27 |
ОЭВ-110 кВ |
ТВ-220-ХШ-02 1000/5, КТ 0,2S Рег. № 46101-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
28 |
ШСМВ-110 кВ |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
29 |
о И н <м и |
ТВ-СВЭЛ-110 600/5, КТ 0,5 Рег. № 43582-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
30 |
С3Т ст.110 кВ |
ВСТ 600/5, КТ 0,5S Рег. № 17869-10 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
31 |
С4Т ст.110 кВ |
ТВ-ЭК-110 600/5, КТ 0,5 Рег. № 74600-19 |
НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 |
ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
32 |
С2Т ст.35 кВ |
ТОЛ-СЭЩ-35 1500/5, КТ 0,5 Рег. № 40086-08 |
ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
33 |
С3Т ст.35 кВ |
ТВИ-35 1500/5, КТ 0,5S Рег. № 37159-08 |
ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
34 |
С4Т ст.35 кВ |
ТВИ-35 1500/5, КТ 0,5S Рег. № 37159-08 |
ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
35 |
ВЛ 35 кВ «Центральная 1ц.» |
ТВИ-35 600/5, КТ 0,5S Рег. № 37159-08 |
ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
36 |
ВЛ 35 кВ «Центральная 2ц.» |
ТВИ-35 600/5, КТ 0,5S Рег. № 37159-08 |
ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
37 |
ШСМВ 35 кВ |
ТВИ-35 1500/5, КТ 0,5S Рег. № 37159-08 |
ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
38 |
КСК-1А, КСК-1Б 6 кВ |
ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
39 |
КСК-2А, КСК-2Б 6 кВ |
ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
40 |
КСК-Ш,ГУ ,6 кВ |
ТПОЛ-10 750/5, КТ 0,5 Рег. № 47958-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Гa,Гb,Гc,Гср Pa,Pb,Pc,Pсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум |
|
41 |
ТП-207 6 кВ |
ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Гa,Гb,Гc,Гср Pa,Pb,Pc,Pсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
|
42 |
КСК-1В, КСК-1Г 6 кВ |
ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Гa,Гb,Гc,Гср Pa,Pb,Pc,Pсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
|
43 |
ТП-901 6 кВ |
ТПОЛ-10 750/5, КТ 0,5 Рег. № 47958-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Гa,Гb,Гc,Гср Pa,Pb,Pc,Pсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
|
44 |
1Ш1Р 6 кВ |
ТПОЛ-10 1000/5, КТ 0,5 Рег. № 47958-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Гa,Гb,Гc,Гср Pa,Pb,Pc,Pсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
|
45 |
3ГТ-9Р 6 кВ |
ТПОФ 1000/5, КТ 0,5 Рег. № 518-50 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Гa,Гb,Гc,Гср Pa,Pb,Pc,Pсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
|
46 |
2Ш2Р 6кВ |
ТПОФ 1000/5, КТ 0,5 Рег. № 518-50 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Гa,Гb,Гc,Гср Pa,Pb,Pc,Pсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
47 |
2Ш3Р 6 кВ |
ТПОФ 1000/5, КТ 0,5 Рег. № 518-50 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ь^ДеДср Pa,Pb,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум |
|
48 |
20ШР 6 кВ |
ТЛШ-10 2000/5, КТ 0,5 Рег. № 47957-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ь^ДеДср Pa,PЬ,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум | |
|
49 |
7ШР 6 кВ |
ТОЛ-10-I 2000/5, КТ 0,5S Рег. № 15128-07 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ь^ДеДср Pa,PЬ,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум | |
|
50 |
3 ГТ отпайка |
ТЛШ-10 4000/5, КТ 0,5S Рег. № 47957-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ь^ДеДср Pa,PЬ,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум | |
|
51 |
С2Т 6 кВ |
ТЛШ-10 4000/5, КТ 0,5 Рег. № 47957-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ь^ДеДср Pa,PЬ,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум | |
|
52 |
С4Т 6 кВ |
ТЛШ-10 4000/5, КТ 0,5 Рег. № 47957-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ь^ДеДср Pa,PЬ,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум | |
|
53 |
С3Т 6 кВ |
ТШЛ-10 6000/5, КТ 0,5 Рег. № 64182-16 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ь^ДеДср Pa,PЬ,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум | |
|
54 |
РП сетевой насосной 6 кВ |
ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ь^ДеДср Pa,PЬ,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум | |
|
55 |
РНП КЭР 6 кВ яч. №19 |
ТОЛ-10-I 150/5, КТ 0,5 Рег. № 15128-07 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ь^ДеДср Pa,PЬ,Pc,Pсум Qа,QЬ,Qc,Qсум Sa,SЬ,Sc,Sсум |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
56 |
ТСН 21Т 18 кВ |
ТВ-СВЭЛ-110 2000/1, КТ 0,5S Рег. № 43582-10 |
ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
57 |
ТСН 22Т 18 кВ |
ТШЛ-20-1 1000/5, КТ 0,5 Рег. № 64182-16 |
ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
58 |
ТСН 23Т 18 кВ |
ТШЛ-20-1 1000/5, КТ 0,5 Рег. № 64182-16 |
ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
59 |
ТСН 24Т 18 кВ |
ТШЛ-20-1 800/5, КТ 0,5 Рег. № 64182-16 |
ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
60 |
1АТ-20Р 6 кВ |
ТШЛ-10 2000/5, КТ 0,5 Рег. № 64182-16 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
61 |
ШСМВ-1 6 кВ |
ТШЛ-10 4000/5, КТ 0,5 Рег. № 64182-16 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
62 |
ШСМВ-2 6 кВ |
ТШЛ-10 4000/5, КТ 0,5 Рег. № 64182-16 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
63 |
СМВ 6 кВ |
ТШЛ-10 4000/5, КТ 0,5 Рег. № 64182-16 |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
|
64 |
ВЛ 220 кВ «Восточная промзона 1» |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
СН3020 Рег. № 34280-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
65 |
ВЛ 220 кВ «Восточная промзона 2» |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
СН3020 Рег. № 34280-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
66 |
ВЛ 220 кВ «Яблоновская» |
ТВ-110-ХШ У2 1000/5, КТ 0,2S Рег. № 46101-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
СН3020 Рег. № 34280-07 |
Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
|
67 |
ПТ ПГУ-410 |
TOROID 8000/5, КТ 0,2S Рег. № 80696-20 |
RY7/HT 15750:^3/100:^3 КТ 0,2 Рег. № 59774-15 Y24G2/HT 15750:^3/100:^3 КТ 0,2 Рег. № 61881-15 |
ЭНИП-2-45/100-220-А3Е4-21 Рег. № 56174-14 |
Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
|
68 |
ГТ ПГУ-410 |
TOROID 18000/5, КТ 0,2S Рег. № 80696-20 |
RY7/HT 15750:^3/100:^3 КТ 0,2 Рег. № 59774-15 |
ЭНИП-2-45/100-220-А3Е4-21 Рег. № 56174-14 |
Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
69 |
о и £ ci К и н |
TOROID 8000/5, КТ 0,5 Рег. № 38355-08 |
RY7/HT 15750:^3/100:^3 КТ 0,2 Рег. № 59774-15 Y24G2/HT 15750:^3/100:^3 КТ 0,2 Рег. № 61881-15 |
ЭНИП-2-45/100- 220-А3Е1-11 Рег. № 56174-14 |
К) О о оо <п J Q Ч—• с □ о !-ч CU CU К К) 00 сч С<-) г- % и о Оч cf и |
Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f |
|
70 |
о CQ ГА ю W Н 00 £ ci К 2 и н |
TOROID 18000/5, КТ 0,5 Рег. № 38355-08 |
RY7/HT 15750:^3/100:^3 КТ 0,2 Рег. № 59774-15 |
ЭНИП-2-45/100-220-А3Е4-21 Рег. № 56174-14 |
Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
|
71 |
о <м <м н га о <о Н С |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ЭНИП-2-45/100- 220-А3Е1-11 Рег. № 56174-14 |
Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
|
72 |
о <м <м н га 1Г) Н U |
ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
ЭНИП-2-45/100- 220-А3Е1-21 Рег. № 56174-14 |
Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
|
73 |
о <м <м а о |
- |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f | |
|
74 |
га W о <м <м а о СЧ |
- |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
75 |
ОСШ 220 кВ |
- |
НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 |
РЭС-3 Рег. № 37466-08 |
ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 |
Ua,Ub,Uc,Ucp f |
|
76 |
6 о |
- |
НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2 Рег. № 60353-15 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f | |
|
77 |
2 с.ш. 110 кВ |
- |
НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2 Рег. № 60353-15 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f | |
|
78 |
ОСШ 110 кВ |
- |
НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2 Рег. № 60353-15 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f | |
|
79 |
1 с.ш. 6 кВ |
- |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f | |
|
80 |
2 с.ш. 6 кВ |
- |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f | |
|
81 |
ОСШ 6 кВ |
- |
НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f | |
|
82 |
1 с.ш. 35 кВ |
- |
ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f | |
|
83 |
2 с.ш. 35 кВ |
- |
ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 |
РЭС-3 Рег. № 37466-08 |
Ua,Ub,Uc,Ucp f |
Примечания:
-
1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец СОТИАССО не претендует на улучшение указанных в таблице 2 метрологических характеристик.
-
2. Допускается замена УСВ на аналогичные утвержденных типов.
-
3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
4. Допускается изменение наименований ИК, без изменения объекта измерений.
-
5. Замена оформляется техническим актом в установленном на Предприятии-владельце СОТИАССО порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на СОТИАССО, как их неотъемлемая часть.
3. Основные метрологические характеристики СОТИАССО
Таблица 3.1 - Пределы допускаемой основной относительной погрешности измерений силы фазного электрического тока, среднего по 3-м фазам действующего значения силы фазного электрического тока (режим работы объекта по нагрузке: 1нагр= 1ном; 1нагр= 0,2-1ном; 1нагр= 0,05-1ном).
|
Номер точки измерений |
Режим работы объекта по нагрузке |
Пределы относительной погрешности измерений действующих значений силы фазного электрического тока, среднего по 3-м фазам действующего значения силы фазного электрического тока (±) 5i, % | |
|
основная |
в рабочих условиях | ||
|
1 |
2 |
3 |
4 |
|
1-4, 11-13, 15, 20-26, 28, 29, 31, 32, 40, 43 48, 51-53, 55, 57-63 |
1ном |
0,7 |
0,7 |
|
0,2 1ном |
1,2 |
1,3 | |
|
0,05 1ном |
3,0 |
3,5 | |
|
5, 6, 9 |
1ном |
0,4 |
0,5 |
|
0,2 1ном |
0,9 |
1,1 | |
|
0,05 1ном |
2,5 |
3,1 | |
|
10, 14, 16-19, 30, 33-39, 41, 42, 49, 50, 54, 56 |
1ном |
0,7 |
0,7 |
|
0,2 1ном |
1,0 |
1,2 | |
|
0,05 1ном |
2,6 |
3,2 | |
|
8, 64, 65 |
1ном |
0,6 |
0,6 |
|
0,2 1ном |
0,9 |
0,9 | |
|
0,05 1ном |
1,7 |
1,7 | |
|
7 |
1ном |
0,6 |
0,6 |
|
0,2 1ном |
0,6 |
0,6 | |
|
0,05 1ном |
0,9 |
0,9 | |
|
66 |
1ном |
0,3 |
0,4 |
|
0,2 1ном |
0,3 |
0,4 | |
|
0,05 1ном |
0,4 |
0,5 | |
Продолжение таблицы 3.1
|
1 |
2 |
3 |
4 |
|
67,68 |
1ном |
0,8 |
0,8 |
|
0,2 1ном |
1,0 |
1,0 | |
|
0,05 1ном |
1,9 |
1,9 | |
|
69-72 |
1ном |
0,6 |
0,7 |
|
0,2 1ном |
0,6 |
0,7 | |
|
0,05 1ном |
1,0 |
1,1 |
Таблица 3.2 - Пределы допускаемой основной относительной погрешности и относительной погрешности в рабочих условиях измерений действующих значений фазного напряжения (Ua,Ub, Uc, иф.ср)для и=(0,9,..1,1)-ином ______________________________________________________,
|
Номер точки измерений |
Режим работы объекта по нагрузке |
Пределы относительной погрешности измерений действующих значений фазного напряжения (±) 5«ф, % | |
|
основная |
в рабочих условиях | ||
|
1-4 |
0,9-ином |
0,8 |
1,0 |
|
1,0 ином |
0,9 |
1,0 | |
|
1,1 ином |
0,9 |
1,0 | |
|
67-72 |
0,9-ином |
0,4 |
0,7 |
|
1,0 ином |
0,4 |
0,7 | |
|
1,1 ином |
0,4 |
0,7 | |
|
73-78 |
0,9-ином |
0,6 |
0,6 |
|
1,0 ином |
0,6 |
0,6 | |
|
1,1 ином |
0,6 |
0,6 | |
|
79-83 |
0,9-ином |
0,8 |
0,8 |
|
1,0 ином |
0,8 |
0,8 | |
|
1,1 ином |
0,8 |
0,8 | |
Таблица 3.3 - Пределы допускаемой основной относительной погрешности и относительной погрешности в рабочих условиях измерений действующих значений линейного напряжения
|
(Uab, Ubc, Uca, ил. ср) для U=(0,9...1,1)- |
^ном | ||
|
Номер точки измерений |
Режим работы объекта по нагрузке |
Пределы относительной погрешности измерений действующих значений линейного напряжения (±) 5ол, % | |
|
основная |
в рабочих условиях | ||
|
1-4 |
0,9-ином |
1,3 |
1,5 |
|
1,0 ином |
1,3 |
1,6 | |
|
1,1 ином |
1,3 |
1,6 | |
|
67-72 |
0,9-ином |
0,4 |
0,7 |
|
1,0 ином |
0,4 |
0,7 | |
|
1,1 ином |
0,4 |
0,7 | |
|
Номер точки измерений |
коэффициент мощности cos ф |
Пределы допускаемой основной относительной погрешности измерений активной, реактивной и полной мощности (8р, 8 q ,8 s ), (±) % | |||||||||||
|
81(2)%, I1(2) %< I изм< I 5 % |
85 %, I5 %< I изм< I 20 % |
820 %, I 20 %< I изм< I 100 % |
8100 %, I100 %< I изм< I 120 % | ||||||||||
|
Мощность |
Р |
Q |
S |
Р |
Q |
S |
Р |
Q |
S |
Р |
Q |
S | |
|
0,5 |
- |
- |
- |
5,5 |
3,0 |
5,3 |
3,0 |
2,1 |
1,9 |
2,3 |
1,1 |
1,1 | |
|
1-4, 32, 40, |
0,8 |
- |
- |
- |
2,9 |
4,6 |
5,3 |
1,7 |
1,6 |
1,9 |
1,3 |
2,4 |
1,1 |
|
43-48,51 53,55,57-63 |
0,9 |
- |
- |
- |
2,4 |
6,5 |
5,3 |
1,4 |
3,8 |
1,9 |
1,1 |
3,0 |
1,1 |
|
1 |
- |
- |
- |
1,8 |
н/н |
5,3 |
1,2 |
н/н |
1,9 |
1,0 |
н/н |
1,1 | |
|
0,5 |
5,5 |
3,0 |
22,6 |
3,1 |
2,1 |
5,1 |
3,0 |
2,1 |
1,9 |
2,3 |
2,0 |
1,1 | |
|
33-39, 41, 42, 49, 50, 54, 56 |
0,8 |
3,0 |
4,6 |
22,6 |
1,7 |
2,9 |
5,1 |
1,7 |
2,9 |
1,9 |
1,3 |
2,4 |
1,1 |
|
0,9 |
2,5 |
6,5 |
22,6 |
1,4 |
3,8 |
5,1 |
1,4 |
3,8 |
1,9 |
1,1 |
3,0 |
1,1 | |
|
1 |
2,1 |
н/н |
22,6 |
1,2 |
н/н |
5,1 |
1,2 |
н/н |
1,9 |
1,0 |
н/н |
1,1 | |
|
0,5 |
- |
- |
5,4 |
2,9 |
5,2 |
2,8 |
2,1 |
1,9 |
2,0 |
1,9 |
1,0 | ||
|
8, 11-13, 15, 20-26, 28, 29, 31 |
0,8 |
- |
- |
- |
2,9 |
4,5 |
5,2 |
1,5 |
2,7 |
1,9 |
1,2 |
2,2 |
1,0 |
|
0,9 |
- |
- |
2,3 |
6,4 |
5,2 |
1,3 |
3,6 |
1,9 |
1,0 |
2,7 |
1,0 | ||
|
1 |
- |
- |
- |
1,8 |
н/н |
5,2 |
1,1 |
н/н |
1,9 |
0,9 |
н/н |
1,0 | |
|
0,5 |
- |
- |
- |
5,4 |
2,5 |
1,8 |
3,0 |
1,5 |
1,2 |
2,2 |
1,2 |
1,0 | |
|
64, 65,69-72 |
0,8 |
- |
- |
- |
2,9 |
4,3 |
1,8 |
1,7 |
2,4 |
1,2 |
1,3 |
1,8 |
1,0 |
|
0,9 |
- |
- |
- |
2,3 |
6,3 |
1,8 |
1,4 |
3,4 |
1,2 |
1,1 |
2,6 |
1,0 | |
|
1 |
- |
- |
- |
1,8 |
н/н |
1,8 |
1,2 |
н/н |
1,2 |
1,0 |
н/н |
1,0 | |
|
0,5 |
5,5 |
3,0 |
22,6 |
5,3 |
2,4 |
1,8 |
2,8 |
1,4 |
1,1 |
1,9 |
1,0 |
0,9 | |
|
7 |
0,8 |
3,0 |
4,6 |
22,6 |
2,8 |
4,2 |
1,8 |
1,5 |
2,2 |
1,1 |
1,1 |
1,6 |
0,9 |
|
0,9 |
2,5 |
6,5 |
22,6 |
2,3 |
6,2 |
1,8 |
1,3 |
3,2 |
1,1 |
1,0 |
2,3 |
0,9 | |
|
1 |
2,1 |
н/н |
22,6 |
1,8 |
н/н |
1,8 |
1,1 |
н/н |
1,1 |
0,9 |
н/н |
0,9 | |
|
0,5 |
4,8 |
2,4 |
1,8 |
2,9 |
1,4 |
1,1 |
2,0 |
1,0 |
0,9 |
1,9 |
1,0 |
0,9 | |
|
10, 14, 16- |
0,8 |
2,6 |
4,0 |
1,8 |
1,6 |
2,3 |
1,1 |
1,1 |
1,6 |
0,9 |
1,1 |
1,6 |
0,9 |
|
19, 30 |
0,9 |
2,0 |
6,5 |
1,8 |
1,3 |
4,2 |
1,1 |
1,0 |
2,2 |
0,9 |
1,0 |
2,2 |
0,9 |
|
1 |
1,8 |
н/н |
1,8 |
1,0 |
н/н |
1,1 |
0,8 |
н/н |
0,9 |
0,8 |
н/н |
0,9 | |
|
0,5 |
2,0 |
1,2 |
1,1 |
1,3 |
0,8 |
0,8 |
1,0 |
0,7 |
0,7 |
1,0 |
0,7 |
0,7 | |
|
5, 6, 9, 27, |
0,8 |
1,3 |
1,7 |
1,1 |
0,9 |
1,1 |
0,8 |
0,8 |
0,9 |
0,7 |
0,8 |
0,9 |
0,7 |
|
66-68 |
0,9 |
1,2 |
2,3 |
1,1 |
0,8 |
1,4 |
0,8 |
0,7 |
1,2 |
0,7 |
0,7 |
1,2 |
0,7 |
|
1 |
1,1 |
н/н |
1,1 |
0,8 |
н/н |
0,8 |
0,7 |
н/н |
0,7 |
0,7 |
н/н |
0,7 | |
|
Номер точки измерений |
коэффициент мощности cos ф |
Пределы допускаемой относительной погрешности измерений активной, реактивной и полной мощности (Р, Q , S ) в рабочих условиях (5р, 5 q ,5 s ), (±) % | |||||||||||
|
51(2)%, I1(2) %< I изм< I 5 % |
55 %, I5 %< I изм< I 20 % |
520 %, I 20 %< I изм< I 100 % |
5100 %, I100 %< I изм< I 120 % | ||||||||||
|
Мощность |
Р |
Q |
S |
Р |
Q |
S |
Р |
Q |
S |
Р |
Q |
S | |
|
1-4, 32, 40, 43-48, 51, 53,55,57- |
0,5 |
- |
- |
- |
5,7 |
3,8 |
11,8 |
3,3 |
6,2 |
8,8 |
2,7 |
3,1 |
8,4 |
|
0,8 |
- |
- |
- |
6,2 |
5,2 |
11,8 |
2,1 |
3,7 |
8,8 |
1,9 |
4,5 |
8,4 | |
|
0,9 |
- |
- |
- |
2,7 |
7,0 |
11,8 |
1,9 |
4,5 |
8,8 |
1,7 |
3,8 |
8,4 | |
|
63 |
1 |
- |
- |
- |
2,2 |
н/н |
11,8 |
1,7 |
н/н |
8,8 |
1,6 |
н/н |
8,4 |
|
0,5 |
5,7 |
3,8 |
38,7 |
3,4 |
6,2 |
11,7 |
3,3 |
6,2 |
8,8 |
2,7 |
3,1 |
8,4 | |
|
33-39, 41, 42, 49, 50, 54, 56 |
0,8 |
3,3 |
5,2 |
38,7 |
2,2 |
3,7 |
11,7 |
2,1 |
3,7 |
8,8 |
1,9 |
3,4 |
8,4 |
|
0,9 |
2,8 |
7,0 |
38,7 |
1,9 |
4,5 |
11,7 |
1,9 |
4,5 |
8,8 |
1,7 |
3,8 |
8,4 | |
|
1 |
2,4 |
н/н |
38,7 |
1,7 |
н/н |
11,7 |
1,7 |
н/н |
8,8 |
1,6 |
н/н |
8,4 | |
|
0,5 |
- |
- |
- |
5,6 |
3,7 |
11,8 |
3,1 |
3,1 |
8,7 |
2,5 |
3,0 |
8,4 | |
|
8, 11-13, 15, 20-26, 28, 29, 31 |
0,8 |
- |
- |
- |
3,1 |
5,1 |
11,8 |
2,0 |
3,6 |
8,7 |
1,8 |
3,3 |
8,4 |
|
0,9 |
- |
- |
2,6 |
6,8 |
11,8 |
1,8 |
4,3 |
8,7 |
1,6 |
3,6 |
8,4 | ||
|
1 |
- |
- |
- |
2,2 |
н/н |
11,8 |
1,6 |
н/н |
8,7 |
1,5 |
н/н |
8,4 | |
|
0,5 |
- |
- |
- |
5,5 |
2,7 |
2,0 |
3,1 |
1,7 |
1,4 |
2,4 |
1,5 |
1,3 | |
|
64, 65, 69- |
0,8 |
- |
- |
- |
3,0 |
4,4 |
2,0 |
1,9 |
2,5 |
1,4 |
1,6 |
2,0 |
1,3 |
|
72 |
0,9 |
- |
- |
2,5 |
6,4 |
2,0 |
1,6 |
3,6 |
1,4 |
1,4 |
2,7 |
1,3 | |
|
1 |
- |
- |
- |
2,0 |
н/н |
2,0 |
1,4 |
н/н |
1,4 |
1,3 |
н/н |
1,3 | |
|
0,5 |
5,7 |
3,8 |
38,7 |
5,4 |
2,6 |
2,0 |
2,9 |
1,6 |
1,4 |
2,1 |
1,3 |
1,2 | |
|
7 |
0,8 |
3,3 |
5,2 |
38,7 |
2,9 |
4,3 |
2,0 |
1,7 |
2,4 |
1,4 |
1,4 |
1,8 |
1,2 |
|
0,9 |
2,8 |
7,0 |
38,7 |
2,4 |
6,3 |
2,0 |
1,5 |
3,3 |
1,4 |
1,3 |
2,4 |
1,2 | |
|
1 |
2,4 |
н/н |
38,7 |
2,0 |
н/н |
2,0 |
1,4 |
н/н |
1,4 |
1,2 |
н/н |
1,2 | |
|
0,5 |
5,0 |
2,8 |
2,0 |
3,3 |
1,8 |
1,4 |
2,5 |
1,3 |
1,2 |
2,4 |
1,3 |
1,2 | |
|
10, 14, 16- |
0,8 |
3,0 |
4,4 |
2,0 |
2,1 |
2,6 |
1,4 |
1,8 |
1,8 |
1,2 |
1,8 |
1,8 |
1,2 |
|
19, 30 |
0,9 |
2,5 |
6,5 |
2,0 |
1,8 |
4,2 |
1,4 |
1,6 |
2,2 |
1,2 |
1,6 |
2,2 |
1,2 |
|
1 |
2,2 |
н/н |
2,0 |
1,6 |
н/н |
1,4 |
1,5 |
н/н |
1,2 |
1,5 |
н/н |
1,2 | |
|
0,5 |
2,2 |
1,5 |
1,4 |
1,5 |
1,2 |
1,1 |
1,4 |
1,1 |
1,1 |
1,4 |
1,1 |
1,1 | |
|
5, 6, 9, 27, |
0,8 |
1,6 |
1,9 |
1,4 |
1,2 |
1,4 |
1,1 |
1,2 |
1,3 |
1,1 |
1,2 |
1,3 |
1,1 |
|
66-68 |
0,9 |
1,4 |
2,5 |
1,4 |
1,2 |
1,7 |
1,1 |
1,1 |
1,4 |
1,1 |
1,1 |
1,4 |
1,1 |
|
1 |
1,4 |
н/н |
1,4 |
1,1 |
н/н |
1,1 |
1,1 |
н/н |
1,1 |
1,1 |
н/н |
1,1 | |
погрешности измерений частоты переменного тока (5f )
|
Номер точки измерений |
Пределы относительной погрешности измерений частоты переменного тока 5f , (±) % | |
|
основная |
в рабочих условиях | |
|
1-4 |
0,01 |
0,01 |
|
67-72 |
0,02 |
0,02 |
|
73-83 |
0,06 |
0,06 |
Таблица 4 - Основные технические характеристики СОТИАССО
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
83 |
|
Нормальные условия параметры сети: - напряжение, % от Ином |
от 98 до 102 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,8 |
|
- частота, Гц |
50 |
|
температура окружающей среды для счетчиков, °С |
от +21 до +25 |
|
Условия эксплуатации параметры сети: - напряжение, % от Ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1(2) до 120 |
|
- коэффициент мощности cos9 (sm9) |
от 0,5 инд. до 1 емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ и ТН, °С |
от -10 до +70 |
|
температура окружающей среды для счетчиков, преобразователей |
от +5 до + 35 |
|
измерительных многофункциональных ЭНИП-2, СН 3020, регистраторов цифровых РЭС-3, °С температура окружающей среды для сервера, °С |
от +10 до + 35 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, %, не более |
98 |
|
Надежность применяемых в СОТИАССО компонентов: Среднее время наработки на отказ, ч, не менее - счетчики ION 7330, ION 7300 |
120000 |
|
- измерительный преобразователь многофункциональный ЭНИП-2 |
100000 |
|
- измерительный преобразователь многофункциональный СН 3020 |
40000 |
|
- регистратор цифровой РЭС-3 |
50000 |
|
-блок коррекции времени ЭНКС-2 |
120000 |
|
Сервера ИВК |
150000 |
|
Глубина хранения информации счетчики ION 7330, ION 7300 -каждый массив профиля при времени интегрирования 30 минут, сут - регистратор цифровой РЭС-3, измерительный преобразователь |
113 |
|
многофункциональный ЭНИП-2 и СН 3020 - продолжительность регистрации аварийного режима, мин |
60 |
|
Сервер ИВК: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее |
3,5 |
- клеммники вторичных цепей измерительных трансформаторов имеют устройства для пломбирования;
- панели подключения к электрическим интерфейсам счетчиков, регистраторов цифровых типа РЭС-3, измерительных преобразователей многофункциональных СН 3020 и ЭНИП-2, защищены механическими пломбами;
- наличие защиты на программном уровне
-
- возможность установки многоуровневых паролей на счетчиках, регистраторах цифровых РЭС-3, измерительных преобразователей многофункциональных СН 3020 и ЭНИП-2, сервере;
-
- организация доступа к информации на сервере посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала;
Защита результатов измерений при передаче.
Возможность коррекции времени в:
-
- счетчике (функция автоматизирована);
-
- измерительных преобразователях многофункциональных (функция автоматизирована);
-
- цифровых регистраторах (функция автоматизирована);
-
- сервере (функция автоматизирована).
