Сведения о средстве измерений: 92963-24 Расходомеры-счётчики электромагнитные

Номер по Госреестру СИ: 92963-24
92963-24 Расходомеры-счётчики электромагнитные
(Streamlux)

Назначение средства измерений:
Расходомеры-счетчики электромагнитные Streamlux (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

Внешний вид. Расходомеры-счётчики электромагнитные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 4

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 5

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 6

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 7

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 8

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 9

Внешний вид. Расходомеры-счётчики электромагнитные, http://oei-analitika.ru рисунок № 10

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 10

Общие сведения

Дата публикации - 04.09.2024
Срок свидетельства - 22.08.2029
Номер записи - 194819
ID в реестре СИ - 1418613
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

MagFlow 1300, MagFlow 1100-80ССPF-G1.6ALA-DAW-CPS-2, MagFlow 1100-80LNTF-G2.5ALA-МBU-CPS-0, MagFlow 1100-80LLTS-G1.6ALA-МBU-CFS-0, MagFlow 1100-80LLTF-G1.6ALA-МBU-CPS-0, MagFlow 1100-65LNСF-G1.6ALA-МBU-CPS-0, MagFlow 1100-50VNFF-G2.5ALA-МBU-CPS-0, MagFlow 1100-50LNFS-G1.6ALA-МBU-CPS-0, MagFlow 1100-50LLTF-G1.6ALA-МBU-CPS-0, MagFlow 1100-50HNFF-G2.5ALA-МBU-CPS-0, MagFlow 1100-40LNFS-G1.6SEA-МBU-CPS-0, MagFlow 1100-25LLFW-G1.6CLA-МAU-CPS-0, MagFlow 1100-100LNFS-G1.6AEA-МAU-CPS-0, MagFlow 1100-100LNFF-G2.5ALB-DBW-CPS-3, MagFlow 1100-100LNFF-G2.5ALA-МBU-CPS-0, MagFlow 1100, 1300-65LNFT2-G1.6PEA-MBU-CPS-0, 1300-40LNFT2-G1.6PSA-DBW-CPS-1, 1300-40LNFT2-G1.6PEA-MBU-CPS-0, 1300-25LNFC1-G1.6PEA-MBU-CPS-0,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

максимальное количество поверок за год
среднее количество поверок в год
период наполнения базы в месяцах и годах
суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

дата
общее количество поверок
кол-во периодических поверок
кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 112
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№1987 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2636 от 2024.11.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)

Наличие аналогов СИ: Расходомеры-счётчики электромагнитные (Streamlux)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
91938-24 22.04.2029	Расходомеры-счетчики массовые, Streamlux Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва)	ОТ МП	5 лет; 1 год - при измерении плотности
92227-24 03.06.2029	Теплосчетчики, Streamlux Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва)	ОТ МП	4 года
92963-24 22.08.2029	Расходомеры-счётчики электромагнитные, Streamlux Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва)	ОТ МП	5 лет
92963-24 22.08.2029	Расходомеры-счётчики электромагнитные, Streamlux Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва)	ОТ МП	5 лет

RT_52 Анализ рынка поверки организаций Воронежской области

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций региона по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры-счётчики электромагнитные (Streamlux)

Наименование организации	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ВОДОМЕР" (RA.RU.312896)	Streamlux DN 800	1	1	1	0	1	1	0
ООО "МЕТРОКОНТРОЛЬ" (RA.RU.312539)	MagFlow 1300-50LNFT2-G1.6PEA-MBU-CPS-0 MagFlow 1300-65LNFT2-G1.6LTA-MAU-CPS-0 MagFlow 1100-50LLTF-G1.6ALA-МBU-CPS-0 MagFlow 1100-100LLTF-G1.6ALA-МBU-CPS-0 MagFlow 1300-50LNFT2-G2.5LTA-MAU-CPS-0 MagFlow 1100-80LLTF-G1.6ALA-МBU-CPS-0 MagFlow 1300-32LNFT2-G1.6PEA-MBU-CPS-0 MagFlow 1100-100LNFF-G2.5ALA-МBU-CPS-0 MagFlow 1300-25LNFT2-G1.6PEA-MBU-CPS-0 MagFlow 1100-50HNFF-G2.5ALA-МBU-CPS-0	75	56	73	2	75	73	2
ООО "МЕТРОСЕРВИС" (RA.RU.312120)	MagFlow 1300 MagFlow 1100 MagFlow 2600 Streamlux MagFlow 1300 Streamlux MagFlow 1100	36	11	36	0	0	0	0

Стоимость поверки Расходомеры-счётчики электромагнитные (Streamlux)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.

Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	МТ200НС МТ101 МТ100Н5 МТ206	МТ 106 МТ150НС МТ151	RB101 RB200	MG101	3400
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	8.Х	1.Х	1.0.Х	7.Х	1.0.Х

Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.

Знак утверждения типа

Знак утверждения типа и заводской номер в цифровом или буквенно-цифровом формате, типографским способом наносятся на маркировочную табличку, закрепляемую на корпусе ВП и на ПП при раздельном исполнении. Общий вид таблички указан на рисунке 3.

Нанесение знака поверки на расходомеры не предусмотрено.

соединений,

В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных на рисунках 4 и 5.

предусмотрены места пломбирования, указанные

а)

д)

е)

з)

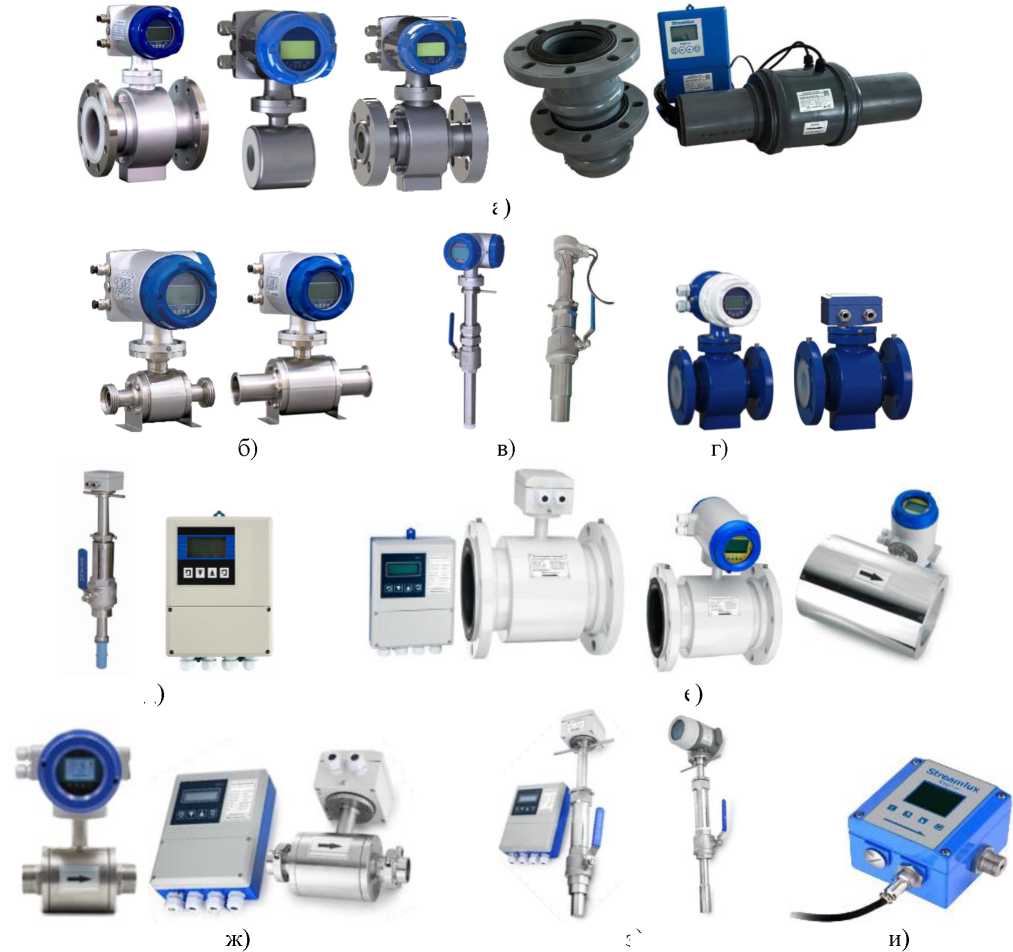

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных Streamlux:

а) MagFlow 1100; б) MagFlow 1300; в) MagFlow 1600; г) MagFlow 1700; д) MagFlow 2600; е) MagFlow 3100; ж) MagFlow 3300; з) MagFlow 3600; и) MagFlow 3400

а)

б)

в)

г)

д)

е)

ж)

з)

Рисунок 2 - Общий вид вторичных преобразователей расходомеров-счетчиков электромагнитных Streamlux:

а) MT101, MT106; б) МТ200НС, MT206; в) МТ150НС; г) MT151; д) MT100H5; е) MG101; ж) RB101; з) RB200

Заводской номер

ООО

: МТ101

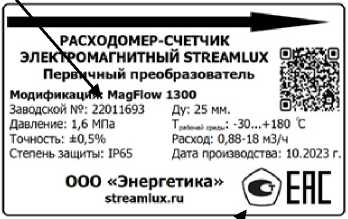

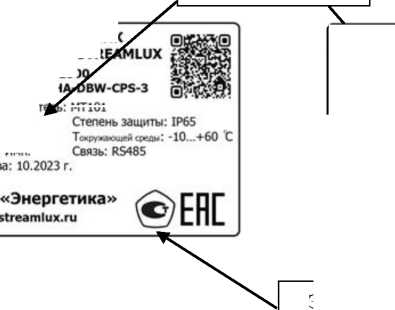

Рисунок 3 - Общий вид таблички.

РАСХОДОМЕР-СЧЕТЧИК ЭЛЕКТРОМАГНИТНЫЙ STR

Модификация: MagFlow 130 Модель: 25LNFT2-G1.6PH вторичный лреобрззоват Заводской №: 22011693 Питание: 24 В Выходы: 4-20 мА/ Имп. Дата

Знак ут верждения типа

а)

б)

г)

д)

е)

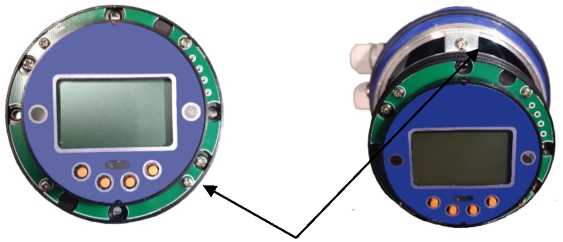

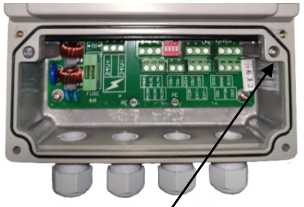

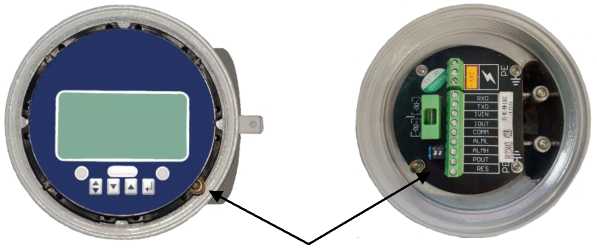

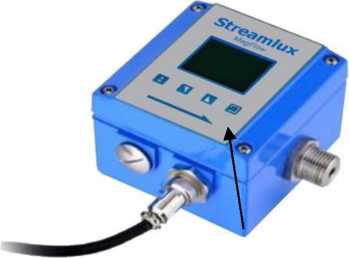

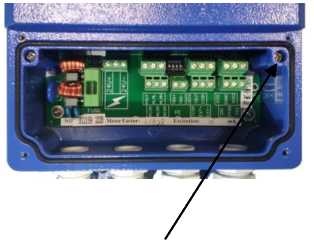

Рисунок 4 - Схема пломбировки от несанкционированного доступа расходомера-счетчика электромагнитного Streamlux в составе с ВП:
