Сведения о средстве измерений: 92227-24 Теплосчетчики

Номер по Госреестру СИ: 92227-24
92227-24 Теплосчетчики
(Streamlux)

Назначение средства измерений:
Теплосчетчики Streamlux предназначены для измерений и регистрации параметров: тепловой энергии, тепловой мощности, объема, массы, объемного расхода, температуры, разности температур, избыточного давления теплоносителя в открытых и закрытых водяных системах теплопотребления, водоснабжения и водоотведения.

сертификация программного обеспечения
Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 2
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 3
Внешний вид.
Теплосчетчики
Рисунок № 3

Общие сведения

Дата публикации - 03.06.2024
Срок свидетельства - 03.06.2029
Номер записи - 194086
ID в реестре СИ - 1416702
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1343 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Теплосчетчики (Streamlux)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91938-24
22.04.2029
Расходомеры-счетчики массовые, Streamlux
Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва)
ОТ
МП
5 лет; 1 год - при измерении плотности
92227-24
03.06.2029
Теплосчетчики, Streamlux
Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва)
ОТ
МП
4 года
92963-24
22.08.2029
Расходомеры-счётчики электромагнитные, Streamlux
Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва)
ОТ
МП
5 лет
92963-24
22.08.2029
Расходомеры-счётчики электромагнитные, Streamlux
Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва)
ОТ
МП
5 лет

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Стоимость 200 руб. или по подписке

Кто поверяет Теплосчетчики (Streamlux)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Теплосчетчики (Streamlux)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программным обеспечением (далее - ПО) теплосчетчиков является программное обеспечение тепловычислителя утвержденного типа, входящего в его состав.

Данные о ПО средств измерений, входящих в состав теплосчетчика, отражены в соответствующих сведениях об утвержденном типе, размещенных в Федеральном информационном фонде по обеспечению единства измерений.


Знак утверждения типа

Знак утверждения типа

наносится на маркировочную табличку и на титульный лист руководства по эксплуатации и паспорт теплосчетчика типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в пункте 2.2 «Принцип действия теплосчетчика» руководства по эксплуатации TnC.38320799.SLT-S1.2023.001 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказом Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении

Государственной поверочной схемы для средств измерений температуры»;

Приказом Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении

Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ГОСТ Р    51649-2014    «Теплосчетчики для водяных систем

теплоснабжения. Общие технические условия»;

Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;

ТУ 26.51.63-007-38320799-2023 «Теплосчетчики Streamlux. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика») ИНН 7705976605

Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30 Телефон: +7 (495) 248-05-02

Web-сайт: www.energetika.ooo

E-mail: info@energetika.ooo

Изготовитель


Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика»)
ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Адрес места осуществления деятельности: 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10
Телефон: +7 (495) 248-05-02
Web-сайт: www.energetika.ooo
E-mail: info@energetika.ooo

Испытательный центр


Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель


Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика») ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30 Телефон: +7 (495) 248-05-02
Web-сайт: www.energetika.ooo
E-mail: info@energetika.ooo

Принцип действия теплосчетчиков Streamlux (далее по тексту - теплосчетчики) основан на преобразовании тепловычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах с последующим вычислением, на основании известных зависимостей, количества тепловой энергии, теплоносителя и других измеряемых сред, а также отображении и архивировании измерительной информации.

Конструктивно теплосчетчик состоит из совокупности измерительных, связующих, вычислительных компонентов, образующих измерительные каналы (далее по тексту - ИК), функционирующих как единое целое. В состав теплосчетчика входят ИК: объемного расхода; объема; температуры теплоносителя; избыточного давления теплоносителя; массы теплоносителя, разности температуры теплоносителя; тепловой энергии; тепловой мощности.

ИК состоят из первичной части, включающей в себя первичные измерительные преобразователи, указаны в таблицах 2, 3 и 4 и вторичной части измерительного канала, указанной в таблице 1.

Теплосчетчики выпускаются в двух модификациях:

  • - SLT-S1 - укомплектованы преобразователями расхода ультразвуковыми Стримлюкс (Streamlux) SLS-720F;

  • - SLT-S2 - укомплектованы преобразователями расхода ультразвуковыми Стримлюкс (Streamlux) SLS-720A.

    первичных преобразователей и вторичной части

Конкретный тип и перечень приводится в паспорте на теплосчетчик.

архивирование информации в энергонезависимой часового - 60 суток; суточного - 6 месяцев,

Теплосчетчики обеспечивают памяти. Емкость архива не менее: месячного - 3 года.

Общий вид теплосчетчиков представлен на рисунке 1. Заводской номер в цифровом формате наносится на самоклеящуюся этикетку типографским способом в соответствии с рисунком 2, которая крепится на лицевой панели тепловычислителя. Нанесение знака поверки на средство измерений не предусмотрено. Места пломбирования для защиты от несанкционированного доступа приведены в описаниях типа и эксплуатационной документации тепловычислителя и первичных преобразователей, входящих в состав теплосчетчика

Таблица 1 - Типы тепловычислителей,

в составе теплосчетчиков

Наименование и тип СИ

Регистрационный      номер      в

Федеральном информационном фонде

Тепловычислители ТВК

67657-17

Тепловычислители СПТ940

72098-18

Тепловычислители СПТ941

29824-14

Тепловычислители СПТ944

64199-16

Тепловычислители СПТ961

35477-12

Тепловычислители СПТ962

64150-16

Тепловычислители СПТ963

70097-17

Тепловычислители ТВ7

67815-17

Вычислители количества теплоты ВКТ-7

77851-20

Вычислители количества теплоты ВКТ-9

76832-19

Таблица 2 - Типы преобразователей объемного расхода, применяемых в составе теплосчетчиков

Наименование и тип

Модификация

Регистрационный номер в Федеральном информационном фонде

Расходомеры-счётчики ультразвуковые Стримлюкс (Streamlux)1)

SLS-720F, SLS-720A

78336-20

1) При измерении объема и объемного расхода теплоносителя в диапазоне скорости потока от 0,2 до 12 м/с.

Таблица 3 -Типы преобразователей и датчиков давления, применяемых в составе теплосчетчиков

Наименование и тип

Регистрационный номер в Федеральном информационном фонде

Датчики избыточного давления с электрическим выходным сигналом ДДМ-ОЗТ-ДИ, (модель ДДМ-03Т-2500ДИ)

55928-13

Преобразователи давления измерительные СДВ

28313-11

Датчик давления ИД

26818-20

Преобразователи давления ПДТВХ-1

43646-10

Преобразователи избыточного давления ПД-Р

40260-11

Датчики давления измерительные РПД

72842-18

Преобразователи давления измерительные НТ

26817-17; 26817-18;

Датчики давления МИД,А-13П

17636-17

Преобразователи давления измерительные АИР-20/М2

63044-16

Таблица 4 - Типы средств измерений температуры и разницы температур, применяемых в составе теплосчетчиков

Наименование и тип

Регистрационный номер в Федеральном информационном фонде

Комплекты термопреобразователей сопротивления КТСП-Н

38878-12; 38878-17

Комплекты термометров сопротивления КТСП-Н

38878-08

Термометры сопротивления ТЭМ-1001)

40592-09

Термопреобразователи сопротивления платиновые ТСП-Н1)

38959-12; 38959-17

Термопреобразователи сопротивления платиновые ТСП и ТСП-К

65539-162)

Наименование и тип

Регистрационный номер в Федеральном информационном фонде

Термопреобразователи сопротивления ТС-Б1)

61801-15; 72995-18;

72995-20

Датчик температуры ДТХ-RS (исполнение 325)''

89616-23

Комплекты термопреобразователей сопротивления платиновых КТС-Б

43096-15; 43096-20

Термометры сопротивления из платины технические ТПТ-1; ТПТ-17; ТПТ-19; ТПТ-21; ТПТ-25Р1'

46155-10

Комплекты термометров сопротивления из платины технических разностных КТПТР-01; КТПТР-03; КТПТР-06; КТПТР-07;

КТПТР-08

46156-10

1' Средства измерений не предназначены для монтажа в подающий и обратный трубопроводы. 2' Модификация ТСП-К предназначена для для монтажа в подающий и обратный трубопроводы; модификации ТСП-101 и ТСП-103 не предназначены для монтажа в подающий и обратный трубопроводы, модификация ТСП-102 не может входить в состав теплосчетчика.

К применению допускаются СИ классов точности АА, А, В по ГОСТ 6651-2009.

Внешний вид. Теплосчетчики (Streamlux), http://oei-analitika.ru

Год выпуска;

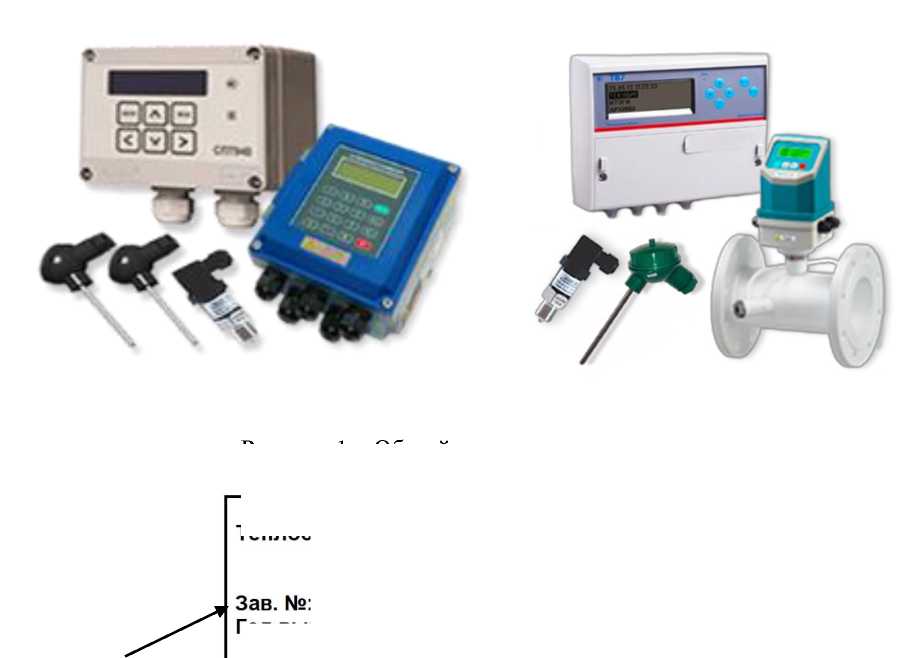

Рисунок 1 - Общий вид теплосчетчиков

Теплосчетчик Streamlux

Место нанесения

заводского номера

ООО "Энергетика" г. Москва

Внешний вид. Теплосчетчики (Streamlux), http://oei-analitika.ru
ЕНЕ
Внешний вид. Теплосчетчики (Streamlux), http://oei-analitika.ru

Место нанесения знака утверждения

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера


Таблица 7 - Комплектность

Наименование

Обозначение

Количество

Теплосчетчик

Streamlux

1 шт.

Руководство по эксплуатации

TПC.38320799.SLT-S1.2023.001 РЭ

1 экз.

Паспорт

TПC.38320799.SLT-S1.2023.001 ПС

TПC.38320799.SLT-S2.2023.001 ПС

1 экз.


Таблица 5 -

Наименование характеристики

Значение

Диапазон измерений тепловой энергии1), ГДж

от 0 до 9^107

Диапазон измерений тепловой мощности1), ГДж/ч

от 0 до 106

Диапазон измерений объема1), м3

от 0 до 9^108

Диапазон измерений массы1), т

от 0 до 9^108

Диапазон измерений объемного расхода1), м3

от 0,06 до 106

Диапазон измерений температуры теплоносителя1), °С

от 1 до +150

Диапазон измерений разности температур1), °С

от 2 до 150

Диапазон измерений избыточного давления1), МПа

от 0 до 1,6

Пределы допускаемой относительной погрешности при измерении тепловой энергии в закрытых системах теплоснабжения2):

- для класса 23)

±(3+4' Лtн/Лt +0,02^ GB/G)

Пределы допускаемой относительной погрешности объемного расхода3):

- для класса 2, %

±(2+0,02^GB/ GH), не более ± 5

Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема при применении преобразователя объемного расхода с частотным выходом, %

y/sG + ST

Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя и окружающего воздуха, °С

±(0,4+0,005^|t|)

Пределы допускаемой относительной погрешности измерений разности температур, %

±(0,5+3-Л1:н/Л1)

Пределы   допускаемой   приведенной   погрешности

измерений избыточного давления (к диапазону измерений), %

±2,0

____________Наименование характеристики____________ Пределы допускаемой относительной погрешности измерений интервалов времени, %

Значение

±0,05

  • 1) указаны максимальные диапазоны измерений, без учёта комплекта теплосчётчика

  • 2) Пределы допускаемой относительной погрешности при измерении тепловой энергии в открытых системах теплоснабжения определяются в соответствии с МИ 2553-99 или в соответствии с аттестованной методикой измерений.

  • 3) классы указаны в соответствии с ГОСТ Р 51649-2014, Приказа Минстроя от 17.03.2014 № 99/пр «Об утверждении методики осуществления коммерческого учёта тепловой энергии теплоносителя»;

GB - верхний предел измерения расхода теплоносителя, м3/ч;

G - измеряемый расход теплоносителя, м3/ч;

Gн - нижний предел измерения расхода теплоносителя, м3/ч;

Лtн - наименьшее значение разности температур теплоносителя, °С;

At - измеряемое значение разности температур теплоносителя, °С;

5g - пределы относительной погрешности объемного расхода или объема преобразователя расхода, %;

5т - пределы относительной погрешности объемного расхода или объема тепловычислителя, %.

Таблица 6 - Основные технические

Наименование характеристики

Значение

Температура окружающей среды расходомеров, °С:

  • - для датчика

  • - для электронного блока

от -30 до +160

от -10 до +50

Температура окружающей среды средств измерений температуры, °С*)

от -50 до +85

Температура окружающей среды преобразователей давления, °С*)

от -60 до +125

Температура окружающей среды тепловычислителей, °С*)

от -10 до +50

Относительная влажность, % не более*)

98

Напряжение питания, В:*)

  • - переменный ток

  • - постоянный ток

  • - частота переменного тока

от 85 до 250

от 3 до 42

от 49 до 51

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет не менее

12

Средняя наработка на отказ, ч не менее

37000

* указаны максимальные диапазоны, точные значения указаны в описании типа на каждое СИ


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
