Номер по Госреестру СИ: 91938-24
91938-24 Расходомеры-счетчики массовые
(Streamlux)
Назначение средства измерений:
Расходомеры-счётчики массовые Streamlux (далее - расходомеры) предназначены для измерения массового расхода и массы, объемного расхода и объема, плотности, температуры жидкостей.
Внешний вид.
Расходомеры-счетчики массовые

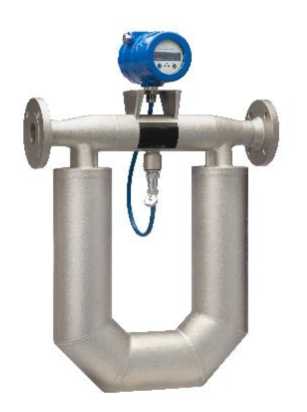

Рисунок № 1
Внешний вид.
Расходомеры-счетчики массовые

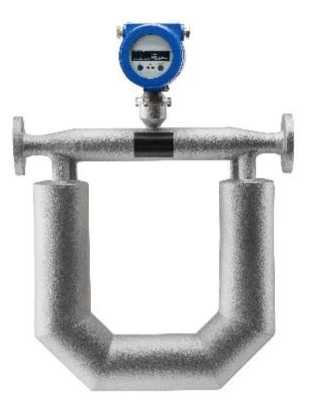

Рисунок № 2
Внешний вид.
Расходомеры-счетчики массовые

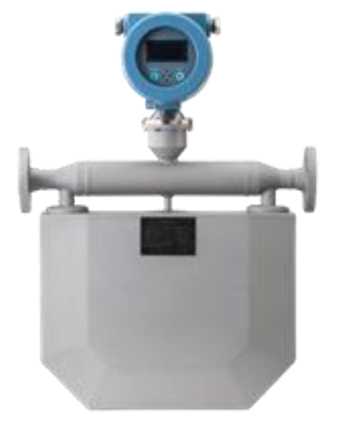

Рисунок № 3
Внешний вид.
Расходомеры-счетчики массовые

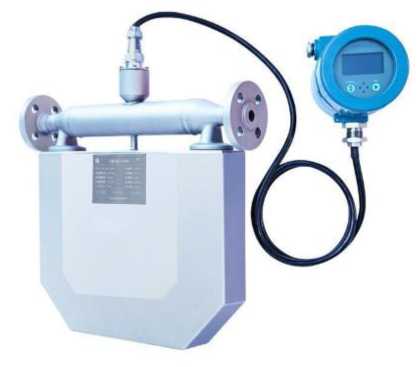

Рисунок № 4
Внешний вид.
Расходомеры-счетчики массовые

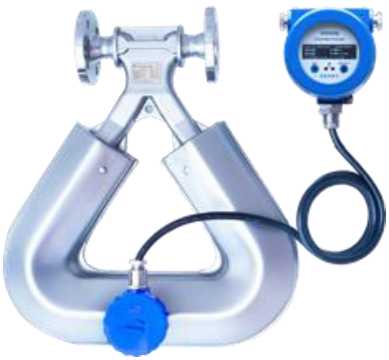

Рисунок № 5
Внешний вид.
Расходомеры-счетчики массовые

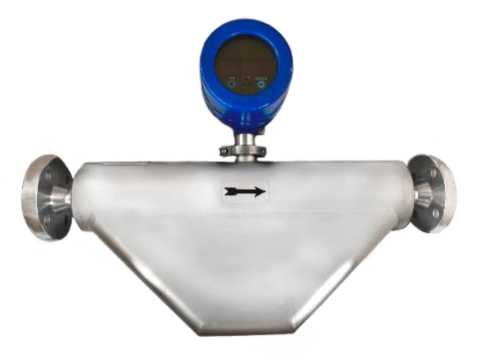

Рисунок № 6
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 7
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 8
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 9
Внешний вид.
Расходомеры-счетчики массовые

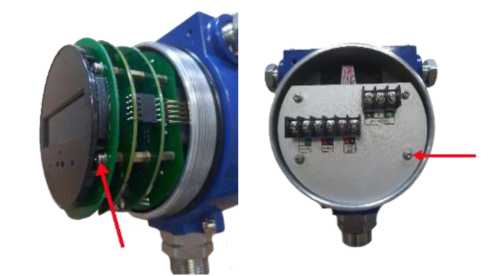

Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по цифровым интерфейсам, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
YK.002.13 |
Номер версии (идентификационный номер) ПО |
RTT.AC.XX |
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. |
Знак утверждения типа
Знак утверждения типананосится на шильдик и/или на наклейку методом лазерной гравировки в соответствии с рисунком 2 и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.2. «Принцип действия расходомеров MassFlow Р10/П0/У10» Руководства по эксплуатации КМР.38320799.Р10.2023.001 РЭ «Расходомеры-счётчики массовые Streamlux. MassFlow Р10/П0/У10».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ТУ 26.51.52-008-38320799-2023 Расходомеры-счётчики массовые Streamlux. Технические условия (с изменением №1).
ПравообладательОбщество с ограниченной ответственностью «Энергетика» (OOO «Энергетика») ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30 Телефон: +7 (495) 248-05-02
Web-сайт: www.energetika.ooo
E-mail: info@energetika.ooo
Изготовитель
Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика») ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Адрес места осуществления деятельности: 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10
Телефон: +7 (495) 248-05-02
Web-сайт: www.energetika.ooo
E-mail: info@energetika.ooo
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика») ИНН 7705976605Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30 Телефон: +7 (495) 248-05-02
Web-сайт: www.energetika.ooo
E-mail: info@energetika.ooo
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из датчика измерения расхода (далее - датчик) с встроенным термометром сопротивления и преобразователя сигнала (далее - преобразователь). Датчик представляет собой измерительную камеру с подводящим и отводящим патрубками и фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две U-образные измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита. Сигналы с датчика и термометра сопротивления поступают на преобразователь, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотноимпульсного выхода, токового выхода, цифрового выхода RS-485 (Modbus). Также преобразователь имеет жидкокристаллический дисплей и элементы управления в виде кнопок. Преобразователь может жестко крепится на датчике (встроенное исполнение), или может быть соединен с датчиком с помощью кабеля (раздельное исполнение).
Расходомеры выпускаются в трех модификациях (исполнениях), которые отличаются друг от друга внешним видом и формой трубок датчика: MassFlow P10, MassFlow T10 и MassFlow V10
Общий вид расходомеров представлен на рисунке 1.
Заводской номер расходомеров наносятся на маркировочную табличку и/или наклейку в буквенно-цифровом формате методом лазерной гравировки. Внешний вид маркировочных табличек представлен на рисунке 2
Пломбирование расходомеров заводской пломбой от непреднамеренного вмешательства показано на рисунке 3.
а) MassFlow Р10
Рисунок 1 - Общий вид Расходомеров-счётчиков массовых Streamlux
а) MassFlow V10
Модификация: MassFlow V10 Диаметр: 25 мм
Заводской № MS25140039 Модель: 0/L/025/C4/4/2/0/B/M/K Отах: 12000 кг/ Точность: ±0,1%
: (-50) - (+200) °C
Т рабочей Степень за
Дата
Ртах: 40 МПа
57 Коэффициент потока: 4182588
1:07.2023 г.
ООО ■< Энергетика», www.streamlux.ru
Место нанесения
заводского номера
а)
Место нанесения знака
утверждения типа
Расходомер-счётчик |
массовый а |
treamlux |
Модификация: MassFlow V10 |
Преобразуетесь |
i FT-525 |
Модель: 0/L/025/C0/4/2/0/B/M/K |
Заводской № MS2 |
5140039 |
Т окружающей среды: (-40) - (+60) °C |
Степень защиты: I |
R67 I Питание: 24 В |
Связь: RS485 |
Выходы: 4-20мА / |
Импульс |
Дата производства: 07.2023 г. |
§ ЕПГ | |
ООО «Энергетика», www.streamlux.ru \ |
б)
Рисунок 2 - Внешний вид маркировочных табличек и/или наклейки. а) маркировочная табличка на датчике; б) маркировочная табличка на преобразователе;
Рисунок 3 - Пломбирование расходомеров заводской пломбой от непреднамеренного вмешательства
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Модификация |
MassFlow P10 |
MassFlow T10 |
MassFlow V10 | |
Типоразмеры, Ду, мм |
от 10 до 200 |
от 6 до 80 |
от 15 до 50 | |
Максимальный массовый расход жидкости, кг/ч |
до 1200000 |
до 180000 |
до 60000 | |
Максимальный объемный расход жидкости, дм3/ч |
до 1200000/рж1) |
до 180000)/рж1) |
до 60000)/рж1) | |
Температура измеряемой среды, °С |
от -50 до +300 |
от -190 до +200 |
от -50 до +200 | |
Диапазон измерений плотности измеряемой среды, кг/м3 |
от 650 до 2000 | |||
Пределы допускаемой относительной | ||||
погрешности измерений массы и массового расхода, 6m, %: - в диапазоне расходов: Qmin < Q < Qt |
±0,2 | |||
- в диапазоне расходов: Qt < Q < Qn |
±0,1 | |||
- в диапазоне расходов: Qn < Q < Qmax |
±0,2 | |||
Пределы допускаемой относительной | ||||
погрешности измерений объема и объемного расхода, 6v, %: |
± N |
0,22 + ((Држ )/р2)) • 100)2 | ||
- в диапазоне расходов: Qmin < Q < Qt |
± |
0,12 + ((Дож )/о2)) • 100)2 | ||
- в диапазоне расходов: Qt < Q < Qn | ||||
- в диапазоне расходов: Qn < Q < Qmax |
± Л |
0,22 + ((Држ )/р2)) • 100)2 | ||
Пределы допускаемой абсолютной погрешности при измерении плотности, Држ, г/см3: |
±0,002 | |||
Пределы допускаемой абсолютной | ||||
погрешности при измерении температуры ДТ ,°С |
±1,0 |
Наименование характеристики |
Значение |
Примечания:
|
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение | ||
Модификация |
MassFlow P10 |
MassFlow T10 |
MassFlow V10 |
Максимальное давление измеряемой среды, МПа |
25 |
20 |
10 |
Условия эксплуатации:
|
от -40 до +60 90 от 84,0 до 106,7 | ||
Питание:
|
от 18 до 36 от 85 до 265 (50Гц) | ||
Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015) |
IP67 | ||
Выходные сигналы:
|
от 4 до 20 от 0 до 10000 RS-485 (Modbus), HART | ||
Средний срок службы, лет |
12 | ||
Средняя наработка на отказ, ч |
85 000 |
Таблица 4 - Диапазоны измерений массового расхода жидкости MassFlow Р10
Ду (мм) |
Минимальный расхода Qmin (кг/ч) |
Переходный расход Qt (кг/ч) |
Номинальный расхода Qn (кг/ч) |
Максимальный расхода Qmax (кг/ч) |
Стабильность нуля, Z (± кг/ч) |
10 |
105 |
180 |
1 800 |
2 100 |
0,021 |
15 |
225 |
360 |
3 600 |
4 500 |
0,045 |
20 |
360 |
600 |
6 000 |
7 200 |
0,072 |
25 |
600 |
960 |
9 600 |
12 000 |
0,12 |
32 |
1 050 |
1 800 |
18 000 |
21 000 |
0,21 |
40 |
1 800 |
3 000 |
30 000 |
36 000 |
0,36 |
50 |
3 000 |
4 800 |
48 000 |
60 000 |
0,6 |
80 |
9 000 |
15 000 |
150 000 |
180 000 |
1,8 |
100 |
14 000 |
24 000 |
240 000 |
280 000 |
2,8 |
150 |
30 000 |
48 000 |
480 000 |
600 000 |
6,2 |
200 |
60 000 |
90 000 |
900 000 |
1 200 000 |
12,0 |
Таблица 5 - Диапазоны измерений массового расхода жидкости MassFlow Т10
Ду (мм) |
Минимальный расхода Qmin (кг/ч) |
Переходный расход Qt (кг/ч) |
Номинальный расхода Qn (кг/ч) |
Максимальный расхода Qmax (кг/ч) |
Стабильность нуля, Z (± кг/ч) |
6 |
48 |
48 |
480 |
960 |
0,048 |
15 |
225 |
360 |
3 600 |
4 500 |
0,110 |
25 |
600 |
960 |
9 600 |
12 000 |
0,300 |
40 |
1 800 |
3 000 |
30 000 |
36 000 |
1,100 |
50 |
3 000 |
4 800 |
48 000 |
60 000 |
1,750 |
80 |
9 000 |
15 000 |
150 000 |
180 000 |
4,500 |
Таблица 6 - Диапазоны измерений массового расхода жидкости MassFlow V10
Ду (мм) |
Минимальный расхода Qmin (кг/ч) |
Переходный расход Qt (кг/ч) |
Номинальный расхода Qn (кг/ч) |
Максимальный расхода Qmax (кг/ч) |
Стабильность нуля, Z (± кг/ч) |
15 |
225 |
360 |
3 600 |
4 500 |
0,216 |
25 |
600 |
960 |
9 600 |
12 000 |
0,576 |
50 |
3 000 |
4 800 |
48 000 |
60 000 |
2,88 |
