Номер по Госреестру СИ: 92963-24
92963-24 Расходомеры-счётчики электромагнитные
(Streamlux)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные Streamlux (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

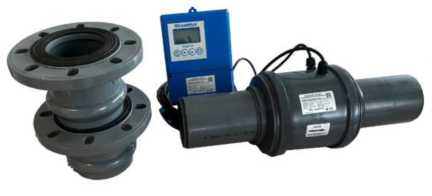

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 8
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 9
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 10
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 22.08.2029
Номер записи - 194776
ID в реестре СИ - 1418255
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1987 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2636 от 2024.11.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Расходомеры-счётчики электромагнитные (Streamlux)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91938-24 22.04.2029 |
Расходомеры-счетчики массовые, Streamlux Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва) |
ОТ МП |
5 лет; 1 год - при измерении плотности |
|
92227-24 03.06.2029 |
Теплосчетчики, Streamlux Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92963-24 22.08.2029 |
Расходомеры-счётчики электромагнитные, Streamlux Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92963-24 22.08.2029 |
Расходомеры-счётчики электромагнитные, Streamlux Общество с ограниченной ответственностью "Энергетика" (OOO "Энергетика") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Расходомеры-счётчики электромагнитные (Streamlux)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры-счётчики электромагнитные (Streamlux)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
МТ200НС МТ101 МТ100Н5 МТ206 |
МТ106 МТ150НС МТ151 |
RB101 RB200 |
MG101 |
3400 | |
|
Идентификационное наименование ПО |
- | ||||
|
Номер версии (идентификационный номер ПО), не ниже |
8.Х |
1.Х |
1.0.Х |
7.Х |
1.0.Х |
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.
Знак утверждения типа
Знак утверждения типа и заводской номер в цифровом или буквенно-цифровом формате, типографским способом наносятся на маркировочную табличку, закрепляемую на корпусе ВП и на ПП при раздельном исполнении. Общий вид таблички указан на рисунке 3.Нанесение знака поверки на расходомеры не предусмотрено.
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, на рисунках 4 и 5.
предусмотрены места пломбирования, указанные
а)
д)
е)
з)

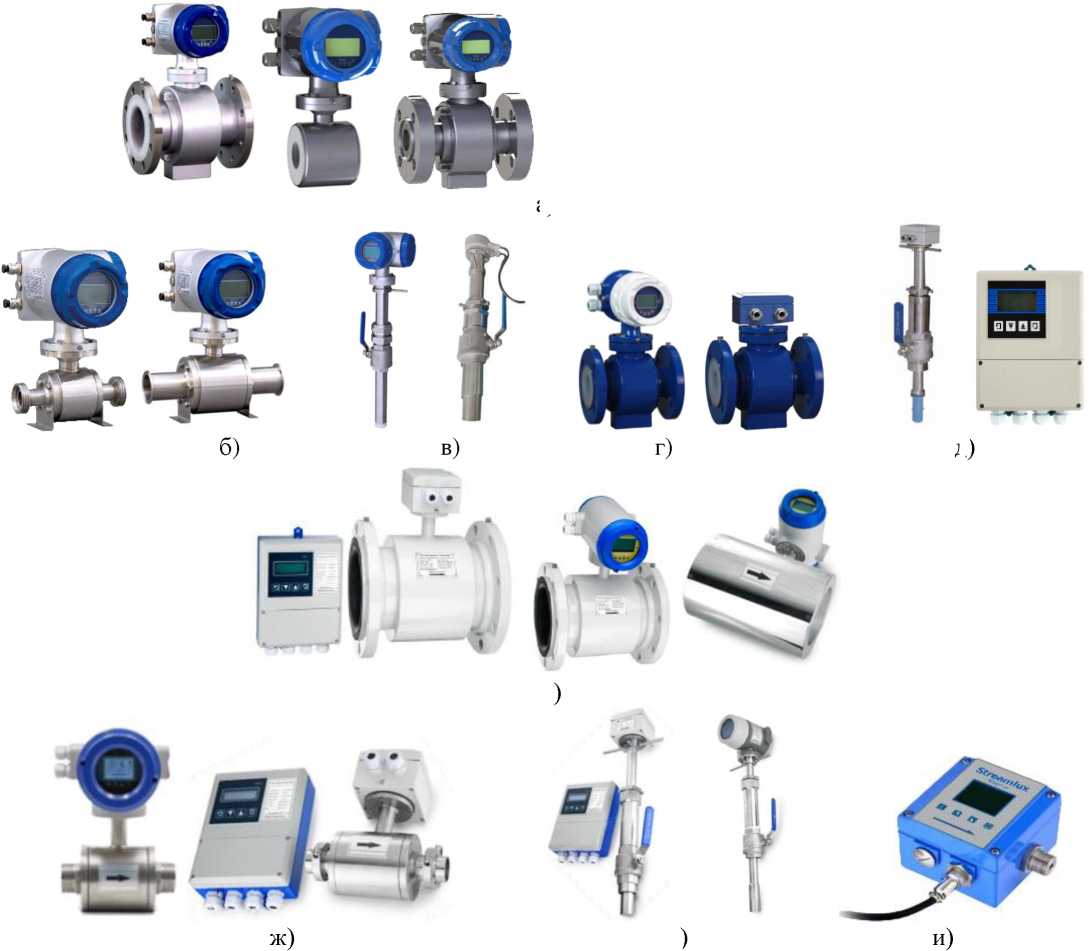

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных Streamlux:
а) MagFlow 1100; б) MagFlow 1300; в) MagFlow 1600; г) MagFlow 1700; д) MagFlow 2600; е) MagFlow 3100; ж) MagFlow 3300; з) MagFlow 3600; и) MagFlow 3400
а)
б)
в)
е)
ж)
з)
Рисунок 2 - Общий вид вторичных преобразователей расходомеров-счетчиков электромагнитных Streamlux:
а) MT101, MT106; б) МТ200НС, MT206; в) МТ150НС; г) MT151; д) MT100H5; е) MG101; ж) RB101; з) RB200
Заводской номер
ООО «
Рисунок 3 - Общий вид таблички.
РАСХОДОМЕР-СЧ ЭЛЕКТРОМАГНИТНЫЙ
Модификация: MagFlow 130 Модель: 25LNFT2>G1.6PH
Вторичный лреобрззоват Завадской №: 22011693 Питание: 24 В выходы: 4*20 мА/ Имп. Дата производства:
Знак утверждения ти па
а)
б)
в
г)
д)
е)

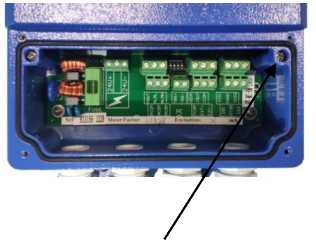

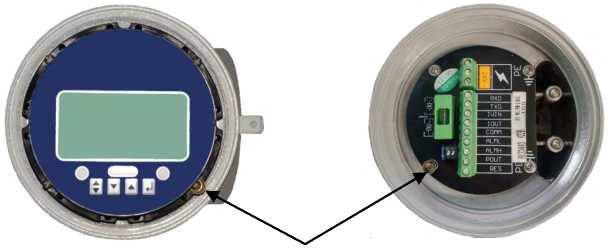

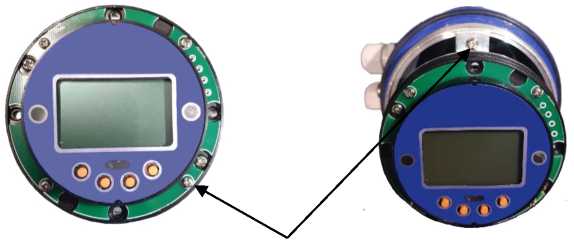

Рисунок 4 - Схема пломбировки от несанкционированного доступа расходомера-счетчика электромагнитного Streamlux в составе с ВП:
а) МТ200НС, MT206; б) MT101, MT106; MT151, RB101;
в) МТ150НС; г) MT100H5; д) MG101; е) RB200
Рисунок 5 - Схема пломбировки от несанкционированного доступа расходомера-счетчика электромагнитного Streamlux модификации MagFlow 3400
Программное обеспечениеПрограммное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
МТ200НС МТ101 МТ100Н5 МТ206 |
МТ106 МТ150НС МТ151 |
RB101 RB200 |
MG101 |
3400 | |
|
Идентификационное наименование ПО |
- | ||||
|
Номер версии (идентификационный номер ПО), не ниже |
8.Х |
1.Х |
1.0.Х |
7.Х |
1.0.Х |
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики модификаций MagFlow 1100, MagFlow 1300,
|
MagFlow 1700, MagFlow 3100, Magi |
Flow 3300 | ||||
|
Значение | |||||
|
Наименование характеристики |
MagFlow |
MagFlow |
MagFlow |
MagFlow |
MagFlow |
|
1100 |
1300 |
1700 |
3100 |
3300 | |
|
Диаметры условного прохода, Ду |
от 10 до 1600 |
от 10 до 150 |
от 10 до 500 |
от 15 до 1600 | |
|
Диапазон измерений |
от 0,01 до |
от 0,01 до |
от 0,01 до |
от 0,03 до | |
|
объёмного расхода, м3/ч |
108573,44 |
954,26 |
10602,88 |
108573,44 | |
|
Пределы допускаемой | |||||
|
относительной погрешности | |||||
|
измерений объема и объемного | |||||
|
расхода 5, в зависимости от | |||||
|
скорости потока, % |
±0,251) | ||||
|
- в диапазоне: 0,5 < v < 10,0 |
±0,5; | ||||
|
- в диапазоне: 0,2 < v < 0,5 |
± 2,0 | ||||
|
- в диапазоне: 10 < v < 15 |
± 2,0 | ||||
|
- в диапазоне: 0,05 < v < 0,2 |
± 4,0 | ||||
Продолжение таблицы 2
Наименование характеристики
|
Значение | ||||
|
MagFlow 1100 |
MagFlow 1300 |
MagFlow 1700 |
MagFlow |
MagFlow |
|
3100 |
3300 | |||
1) ± 0,25% - при специальной настройке в диапазоне скоростей 1,0 < v < 10 v - скорость потока, м/с, рассчитывается по формуле:
Qi
V 2827,44 * D2 ’
где Qi - значение объемного расхода в i-й контрольной точке, м3/ч; D - значение внутреннего диаметра расходомера, м.
v - скорость потока, м/с, рассчитывается по формуле: Qi
Таблица 3 - Метрологические характеристики модификаций MagFlow 1600, MagFlow 2600, MagFlow 3600
|
Наименование характеристики |
Значение | ||
|
MagFlow 1600 |
MagFlow 2600 |
MagFlow 3600 | |
|
Диаметры условного прохода, Ду |
от 200 до 1600 |
от 200 до 1600 |
от 50 до 1600 |
|
Диапазон измерений объёмного расхода, м3/ч |
от 5,66 до 108573,44 |
от 3,53 до 72383 | |
|
Пределы допускаемой | |||
|
относительной погрешности измерений объема и объемного расхода 5, в зависимости от скорости потока, % | |||
|
- в диапазоне: 0,5 < v < 10 |
± 1,0 |
± 2,0 | |
|
- в диапазоне: 0,2 < v < 0,5 |
± 2,0 |
- | |
|
- в диапазоне: 10 < v < 15 |
± 2,0 |
- | |
|
- в диапазоне: 0,05 < v < 0,2 |
± 4,0 |
- | |
V 2827,44 * D2 ’
где Qi - значение объемного расхода в i-й контрольной точке, м3/ч; D - значение внутреннего диаметра расходомера, м.
Таблица 4 -
3400
|
Наименование параметра |
Значение параметра |
|
Диаметры условного прохода, Ду |
от 3 до 25 |
|
Диапазон измерений объёмного расхода, м3/ч, |
от 0,005 до 26,51 |
|
Пределы допускаемой относительной погрешности | |
|
измерений объема и объемного расхода 5, в | |
|
зависимости от скорости потока, % | |
|
- в диапазоне: 0,5 < v < 10 |
± 0,5 |
|
- в диапазоне: 0,2 < v < 0,5 |
± 2,0 |
|
- в диапазоне: 10 < v < 15 |
± 2,0 |
Продолжение таблицы 4
Значение параметра
Наименование параметра
v - скорость потока, м/с, рассчитывается по формуле: Qi
V 2827,44 * D2 ’
где Qi - значение объемного расхода в i-й контрольной точке, м3/ч; D - значение внутреннего диаметра расходомера, м.
Таблица 5 - Технические характеристики модификаций MagFlow 3100, MagFlow 3300, MagFlow 3600, MagFlow 3400
|
Наименование характеристики |
Значение | |||
|
MagFlow 3100 |
MagFlow 3300 |
MagFlow 3600 |
MagFlow 3400 | |
|
Габаритные размеры, мм, не более: | ||||
|
- высота |
1840 |
2000 |
150 | |
|
- ширина |
915 |
350 |
100 | |
|
- длина |
1600 |
630 |
100 | |
|
Масса, кг, не более |
14 |
00 |
20 |
3 |
|
Степень защиты по ГОСТ 14254-2015 - раздельное исполнение |
IP68 |
IP68 |
IP68 | |
|
- компактное исполнение |
IP65/67 |
IP65 |
IP65/67 |
IP55 |
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °C |
от - 25 до + 55 |
от -10 до + 60 | ||
|
- влажность окружающей среды, %, не более |
90 |
90 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 | ||
|
Давление измеряемой среды, МПа, не | ||||
|
более |
26 |
1,6 |
1,6 | |
|
Диапазон температуры измеряемой |
от -65 до +180 |
от - 60 до |
от -10 до 80 | |
|
среды, °C |
+100 | |||
|
Выходные сигналы ВП Частотно-импульсный, Гц |
от 1 до 5000 |
от 1 до 5000 | ||
|
Токовый, мА |
от 4 до 20 |
от 4 до 20 | ||
|
Цифровые |
RS-485 (Modbus), HART, |
RS-485 | ||
|
PROFIBUS |
(Modbus), PROFIBUS | |||
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 36 |
от 19 до 28 | ||
|
- напряжение переменного тока, В |
от 85 до 265 |
- | ||
|
Потребляемая мощность, не более: - переменного тока, Вт |
20 | |||
|
- постоянного тока, В •А |
16 |
20 | ||
рактеристики модификаций MagFlow 1100, MagFlow 1300, agFlow 2600
Таблица 6 - Технические ха
MagFlow 1700, MagFlow 1600, M
|
Наименование характеристики |
Значение | |||||
|
MagFlow 1100 |
MagFlow 1300 |
MagFlow 1700 |
MagFlow 1600 |
MagFlow 2600 | ||
|
Габаритные размеры, мм, не более: | ||||||
|
- высота |
1760 |
502 |
860 |
2000 |
2000 | |
|
- ширина |
1830 |
302 |
650 |
300 |
300 | |
|
- длина |
1600 |
383 |
450 |
300 |
330 | |
|
Масса, кг, не более |
1675 |
50 |
200 |
30 |
30 | |
|
Степень защиты по ГОСТ 14254-2015 - раздельное исполнение |
IP 65 |
IP68 | ||||
|
- компактное исполнение |
IP 68 |
- | ||||
|
Условия эксплуатации:
среды, °C
|
от - |
10 до + 60 |
от -25 до + 60 | |||
|
среды, %, не более; |
85 |
85 | ||||
|
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 | ||||
|
Давление измеряемой среды, МПа, не более |
42 |
4 |
1,6 | |||
|
Диапазон температуры | ||||||
|
измеряемой среды, °C |
от -40 до + 180 |
от -40 до + 120 |
от 0 до +80 |
от 0 до +60 | ||
|
Параметры электрического | ||||||
|
питания: | ||||||
|
- напряжение постоянного | ||||||
|
тока, В |
от 3,6 до 36 | |||||
|
- напряжение переменного | ||||||
|
тока, В |
от 85 до 250 | |||||
|
Выходные сигналы ВП | ||||||
|
Частотно-импульсный, Гц |
от 1 до 5000 |
от 1 до 5000 | ||||
|
Токовый, мА |
от 4 до 20 |
от 4 до 20 | ||||
|
от 0 до 10 | ||||||
|
Цифровые |
RS-485 (Modbus), HART, PROFIBUS |
RS-485 | ||||
|
(Modbus) | ||||||
|
Потребляемая мощность, не более: | ||||||
|
- переменного тока, Вт |
20 | |||||
|
- постоянного тока, В • А |
7,5 | |||||
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
12 |
|
Срок средней наработки на отказ, ч, не менее |
85000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку типографским способом, которая наклеивается на корпус расходомера.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.1.2 руководств по эксплуатации ЭМР.38320799.1100.2023.001 РЭ, ЭМР.38320799.1300.2023.001 РЭ, ЭМР.38320799.1600.2023.001 РЭ,
ЭМР.38320799.1700.2023.001 РЭ, ЭМР.38320799.2600.2023.001 РЭ и в п.2.2 руководств по эксплуатации ЭМР.38320799.3100.2023.001 РЭ, ЭМР.38320799.3400.2023.001 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-009-38320799-2023 «Расходомеры-счетчики электромагнитные Streamlux. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Энергетика» (OOO «Энергетика»)
ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Телефон: +7 (495) 248-05-02
Web-сайт: www.energetika.ooo
E-mail: info@energetika.ooo
Изготовитель
Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика»)ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Адрес места осуществления деятельности: 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10
Телефон: +7 (495) 248-05-02
Web-сайт: www.energetika.ooo
E-mail: info@energetika.ooo
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика»)ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Телефон: +7 (495) 248-05-02
Web-сайт: www.energetika.ooo
E-mail: info@energetika.ooo
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомер состоит из первичного преобразователя (далее - ПП) и вторичного преобразователя (далее - ВП) с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений, смонтированных в едином моноблоке (компактное исполнение) или в раздельных корпусах (раздельное исполнение).
ПП представляет из себя участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Есть исполнение ПП в виде штанги из немагнитного материала, в нижней части которой находится измерительный элемент. С внешней стороны измерительного элемента размещены электроды для измерения ЭДС, с внутренней стороны - встроенные магнитные катушки. Верхняя часть штанги имеет присоединительный элемент для установки преобразователя в трубопровод.
ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от ПП и в зависимости от исполнения формирует токовый, частотно-импульсный и цифровые выходные сигналы, несущие информацию о измеренном расходе и/или объеме.
Расходомеры выпускаются в девяти модификациях: MagFlow 1100, MagFlow 1300, MagFlow 1600, MagFlow 1700, MagFlow 2600, MagFlow 3100, MagFlow 3300, MagFlow 3400, MagFlow 3600, которые отличаются между собой моделью используемого ВП монтажа ПП.
и методом
МТ150НС;
Расходомеры комплектуются ВП: MT101; MT106; МТ200НС; MT206; MT151; MT100H5; MG101; RB 101; RB 200.
вторичных
Общий вид расходомеров представлен на рисунке 1. Общий вид преобразователей представлен на рисунке 2.
Знак утверждения типа и заводской номер в цифровом или буквенно-цифровом формате, типографским способом наносятся на маркировочную табличку, закрепляемую на корпусе ВП и на ПП при раздельном исполнении. Общий вид таблички указан на рисунке 3.
Нанесение знака поверки на расходомеры не предусмотрено.
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, на рисунках 4 и 5.
предусмотрены места пломбирования, указанные
а)
д)
е)
з)
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных Streamlux:
а) MagFlow 1100; б) MagFlow 1300; в) MagFlow 1600; г) MagFlow 1700; д) MagFlow 2600; е) MagFlow 3100; ж) MagFlow 3300; з) MagFlow 3600; и) MagFlow 3400
а)
б)
в)
е)
ж)
з)
Рисунок 2 - Общий вид вторичных преобразователей расходомеров-счетчиков электромагнитных Streamlux:
а) MT101, MT106; б) МТ200НС, MT206; в) МТ150НС; г) MT151; д) MT100H5; е) MG101; ж) RB101; з) RB200
Заводской номер
ООО «
Рисунок 3 - Общий вид таблички.
РАСХОДОМЕР-СЧ ЭЛЕКТРОМАГНИТНЫЙ
Модификация: MagFlow 130 Модель: 25LNFT2>G1.6PH
Вторичный лреобрззоват Завадской №: 22011693 Питание: 24 В выходы: 4*20 мА/ Имп. Дата производства:
Знак утверждения ти па
а)
б)
в
г)
д)
е)
Рисунок 4 - Схема пломбировки от несанкционированного доступа расходомера-счетчика электромагнитного Streamlux в составе с ВП:
а) МТ200НС, MT206; б) MT101, MT106; MT151, RB101;
в) МТ150НС; г) MT100H5; д) MG101; е) RB200
Рисунок 5 - Схема пломбировки от несанкционированного доступа расходомера-счетчика электромагнитного Streamlux модификации MagFlow 3400
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
Streamlux |
1 шт. |
|
Комплект монтажных частей |
- |
по заказу |
|
Руководство по эксплуатации |
ЭМР.38320799.1100.2023.001 РЭ ЭМР.38320799.1300.2023.001 РЭ ЭМР.38320799.1600.2023.001 РЭ ЭМР.38320799.1700.2023.001 РЭ ЭМР.38320799.2600.2023.001 РЭ ЭМР.38320799.3100.2023.001 РЭ ЭМР.38320799.3400.2023.001 РЭ ЭМР.38320799.MG101.2023.001 РЭ ЭМР.38320799.МТ200НС.2023.001 РЭ ЭМР.38320799.МТ100Н5.2023.001 РЭ ЭМР.38320799.МТ150НС.2023.001 РЭ ЭМР.38320799.МТ106.2023.001 РЭ |
1 экз.1) |
|
Паспорт |
ЭМР.38320799.1100.2023.001 ПС ЭМР.38320799.2600.2023.001 ПС ЭМР.38320799.3100.2023.001 ПС |
1 экз. 1) |
|
1) В зависимости от модификации | ||
Таблица 2 - Метрологические характеристики модификаций MagFlow 1100, MagFlow 1300,
|
MagFlow 1700, MagFlow 3100, Magi |
Flow 3300 | ||||
|
Значение | |||||
|
Наименование характеристики |
MagFlow |
MagFlow |
MagFlow |
MagFlow |
MagFlow |
|
1100 |
1300 |
1700 |
3100 |
3300 | |
|
Диаметры условного прохода, Ду |
от 10 до 1600 |
от 10 до 150 |
от 10 до 500 |
от 15 до 1600 | |
|
Диапазон измерений |
от 0,01 до |
от 0,01 до |
от 0,01 до |
от 0,03 до | |
|
объёмного расхода, м3/ч |
108573,44 |
954,26 |
10602,88 |
108573,44 | |
|
Пределы допускаемой | |||||
|
относительной погрешности | |||||
|
измерений объема и объемного | |||||
|
расхода 5, в зависимости от | |||||
|
скорости потока, % |
±0,251) | ||||
|
- в диапазоне: 0,5 < v < 10,0 |
±0,5; | ||||
|
- в диапазоне: 0,2 < v < 0,5 |
± 2,0 | ||||
|
- в диапазоне: 10 < v < 15 |
± 2,0 | ||||
|
- в диапазоне: 0,05 < v < 0,2 |
± 4,0 | ||||
Продолжение таблицы 2
Наименование характеристики
|
Значение | ||||
|
MagFlow 1100 |
MagFlow 1300 |
MagFlow 1700 |
MagFlow |
MagFlow |
|
3100 |
3300 | |||
1) ± 0,25% - при специальной настройке в диапазоне скоростей 1,0 < v < 10 v - скорость потока, м/с, рассчитывается по формуле:
Qi
V 2827,44 * D2 ’
где Qi - значение объемного расхода в i-й контрольной точке, м3/ч; D - значение внутреннего диаметра расходомера, м.
v - скорость потока, м/с, рассчитывается по формуле: Qi
Таблица 3 - Метрологические характеристики модификаций MagFlow 1600, MagFlow 2600, MagFlow 3600
|
Наименование характеристики |
Значение | ||
|
MagFlow 1600 |
MagFlow 2600 |
MagFlow 3600 | |
|
Диаметры условного прохода, Ду |
от 200 до 1600 |
от 200 до 1600 |
от 50 до 1600 |
|
Диапазон измерений объёмного расхода, м3/ч |
от 5,66 до 108573,44 |
от 3,53 до 72383 | |
|
Пределы допускаемой | |||
|
относительной погрешности измерений объема и объемного расхода 5, в зависимости от скорости потока, % | |||
|
- в диапазоне: 0,5 < v < 10 |
± 1,0 |
± 2,0 | |
|
- в диапазоне: 0,2 < v < 0,5 |
± 2,0 |
- | |
|
- в диапазоне: 10 < v < 15 |
± 2,0 |
- | |
|
- в диапазоне: 0,05 < v < 0,2 |
± 4,0 |
- | |
V 2827,44 * D2 ’
где Qi - значение объемного расхода в i-й контрольной точке, м3/ч; D - значение внутреннего диаметра расходомера, м.
Таблица 4 -
3400
|
Наименование параметра |
Значение параметра |
|
Диаметры условного прохода, Ду |
от 3 до 25 |
|
Диапазон измерений объёмного расхода, м3/ч, |
от 0,005 до 26,51 |
|
Пределы допускаемой относительной погрешности | |
|
измерений объема и объемного расхода 5, в | |
|
зависимости от скорости потока, % | |
|
- в диапазоне: 0,5 < v < 10 |
± 0,5 |
|
- в диапазоне: 0,2 < v < 0,5 |
± 2,0 |
|
- в диапазоне: 10 < v < 15 |
± 2,0 |
Продолжение таблицы 4
Значение параметра
Наименование параметра
v - скорость потока, м/с, рассчитывается по формуле: Qi
V 2827,44 * D2 ’
где Qi - значение объемного расхода в i-й контрольной точке, м3/ч; D - значение внутреннего диаметра расходомера, м.
Таблица 5 - Технические характеристики модификаций MagFlow 3100, MagFlow 3300, MagFlow 3600, MagFlow 3400
|
Наименование характеристики |
Значение | |||
|
MagFlow 3100 |
MagFlow 3300 |
MagFlow 3600 |
MagFlow 3400 | |
|
Габаритные размеры, мм, не более: | ||||
|
- высота |
1840 |
2000 |
150 | |
|
- ширина |
915 |
350 |
100 | |
|
- длина |
1600 |
630 |
100 | |
|
Масса, кг, не более |
14 |
00 |
20 |
3 |
|
Степень защиты по ГОСТ 14254-2015 - раздельное исполнение |
IP68 |
IP68 |
IP68 | |
|
- компактное исполнение |
IP65/67 |
IP65 |
IP65/67 |
IP55 |
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °C |
от - 25 до + 55 |
от -10 до + 60 | ||
|
- влажность окружающей среды, %, не более |
90 |
90 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 | ||
|
Давление измеряемой среды, МПа, не | ||||
|
более |
26 |
1,6 |
1,6 | |
|
Диапазон температуры измеряемой |
от -65 до +180 |
от - 60 до |
от -10 до 80 | |
|
среды, °C |
+100 | |||
|
Выходные сигналы ВП Частотно-импульсный, Гц |
от 1 до 5000 |
от 1 до 5000 | ||
|
Токовый, мА |
от 4 до 20 |
от 4 до 20 | ||
|
Цифровые |
RS-485 (Modbus), HART, |
RS-485 | ||
|
PROFIBUS |
(Modbus), PROFIBUS | |||
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 36 |
от 19 до 28 | ||
|
- напряжение переменного тока, В |
от 85 до 265 |
- | ||
|
Потребляемая мощность, не более: - переменного тока, Вт |
20 | |||
|
- постоянного тока, В •А |
16 |
20 | ||
рактеристики модификаций MagFlow 1100, MagFlow 1300, agFlow 2600
Таблица 6 - Технические ха
MagFlow 1700, MagFlow 1600, M
|
Наименование характеристики |
Значение | |||||
|
MagFlow 1100 |
MagFlow 1300 |
MagFlow 1700 |
MagFlow 1600 |
MagFlow 2600 | ||
|
Габаритные размеры, мм, не более: | ||||||
|
- высота |
1760 |
502 |
860 |
2000 |
2000 | |
|
- ширина |
1830 |
302 |
650 |
300 |
300 | |
|
- длина |
1600 |
383 |
450 |
300 |
330 | |
|
Масса, кг, не более |
1675 |
50 |
200 |
30 |
30 | |
|
Степень защиты по ГОСТ 14254-2015 - раздельное исполнение |
IP 65 |
IP68 | ||||
|
- компактное исполнение |
IP 68 |
- | ||||
|
Условия эксплуатации:
среды, °C
|
от - |
10 до + 60 |
от -25 до + 60 | |||
|
среды, %, не более; |
85 |
85 | ||||
|
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 | ||||
|
Давление измеряемой среды, МПа, не более |
42 |
4 |
1,6 | |||
|
Диапазон температуры | ||||||
|
измеряемой среды, °C |
от -40 до + 180 |
от -40 до + 120 |
от 0 до +80 |
от 0 до +60 | ||
|
Параметры электрического | ||||||
|
питания: | ||||||
|
- напряжение постоянного | ||||||
|
тока, В |
от 3,6 до 36 | |||||
|
- напряжение переменного | ||||||
|
тока, В |
от 85 до 250 | |||||
|
Выходные сигналы ВП | ||||||
|
Частотно-импульсный, Гц |
от 1 до 5000 |
от 1 до 5000 | ||||
|
Токовый, мА |
от 4 до 20 |
от 4 до 20 | ||||
|
от 0 до 10 | ||||||
|
Цифровые |
RS-485 (Modbus), HART, PROFIBUS |
RS-485 | ||||
|
(Modbus) | ||||||
|
Потребляемая мощность, не более: | ||||||
|
- переменного тока, Вт |
20 | |||||
|
- постоянного тока, В • А |
7,5 | |||||
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
12 |
|
Срок средней наработки на отказ, ч, не менее |
85000 |
