Номер по Госреестру СИ: 92604-24
92604-24 Лента измерительная
(Л5Н3)
Назначение средства измерений:
Лента измерительная Л5Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Внешний вид.
Лента измерительная

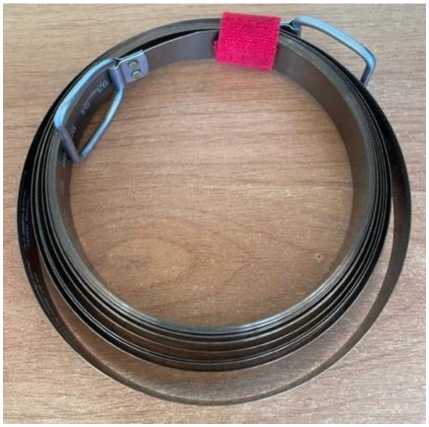

Рисунок № 1
Внешний вид.
Лента измерительная
Рисунок № 2
Общие сведения
Дата публикации - 11.07.2024
Срок свидетельства -
Номер записи - 194446
ID в реестре СИ - 1417563
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Опика" (ООО "Опика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1622 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Лента измерительная (Л5Н3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Опика" (ООО "Опика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88980-23 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89492-23 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90870-23 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91555-24 |
Ленты измерительные, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92337-24 |
Ленты измерительные, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92340-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92570-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92571-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92604-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92882-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92941-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92882-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92941-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93457-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94381-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94429-25 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95181-25 |
Лента измерительная, Л20Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95533-25 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95564-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95687-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95688-25 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Лента измерительная (Л5Н3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Лента измерительная (Л5Н3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Паспорта» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л5Н3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной м и длин волн
поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 в диапазоне от 0,2 до 50 мкм».
Общество с ограниченной ответственностью «Опика» (ООО «Опика»)
ИНН 7729516572
150
Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв.
Телефон: +7 (495) 921-22-96
Испытательный центр
региональныйРостовской области»
Федеральное бюджетное учреждение «Государственный центр стандартизации, метрологии и испытаний в (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.
К ленте измерительной данного типа относится лента измерительная Л5Н3 зав. № 15497.
Лента измерительная Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.
Общий вид ленты представлен на рисунке 1.
Рисунок 1 - Общий вид ленты
Место
нанесения заводского номера
Пломбирование ленты не предусмотрено.
Нанесение знака поверки на ленту не предусмотрено.
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.
Таблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы, м |
5 |
|
Цена деления шкалы, мм |
1 |
|
Диапазон измерений длины, м |
от 0,001 до 5 |
|
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм:
|
± 0,1 ± 0,2 ± 0,3 ± 0,5 |
|
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
Ширина ленты измерительной, мм |
16 ± 0,2 |
|
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
|
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
|
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
|
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации:
|
от +17 до +23 60±20 |
|
Средний срок службы, лет, не менее |
2 |
