Номер по Госреестру СИ: 91555-24
91555-24 Ленты измерительные
(Л10Н3)
Назначение средства измерений:
Ленты измерительные Л10Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

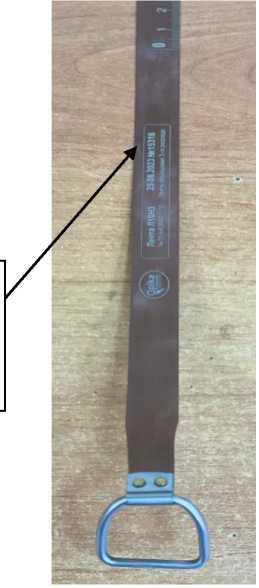

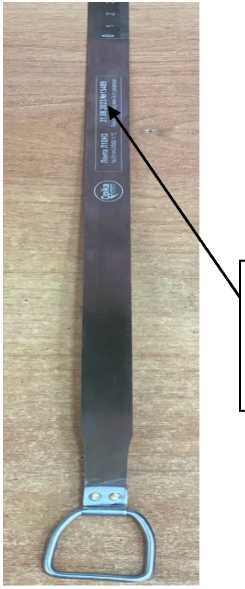

Внешний вид.
Ленты измерительные
Рисунок № 1
Внешний вид.
Ленты измерительные
Рисунок № 2

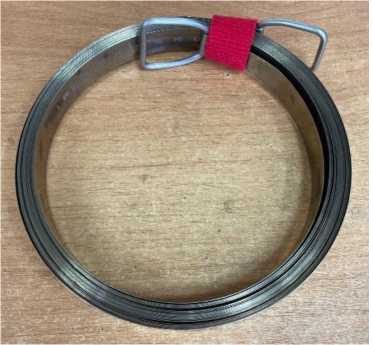

Внешний вид.
Ленты измерительные
Рисунок № 3
Внешний вид.
Ленты измерительные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Паспорта» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л10Н3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательОбщество с ограниченной ответственностью «Опика» (ООО «Опика»), ИНН 7729516572
Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150 Телефон: +7 (495) 921-22-96
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Принцип действия лент основан на сравнивании измеряемого размера со шкалой ленты.
К лентам измерительным данного типа относятся ленты измерительные Л10Н3 зав. № 15316, зав. № 15489.
Каждая из лент измерительных Л10Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесены методом лазерной гравировки на конце ленты.

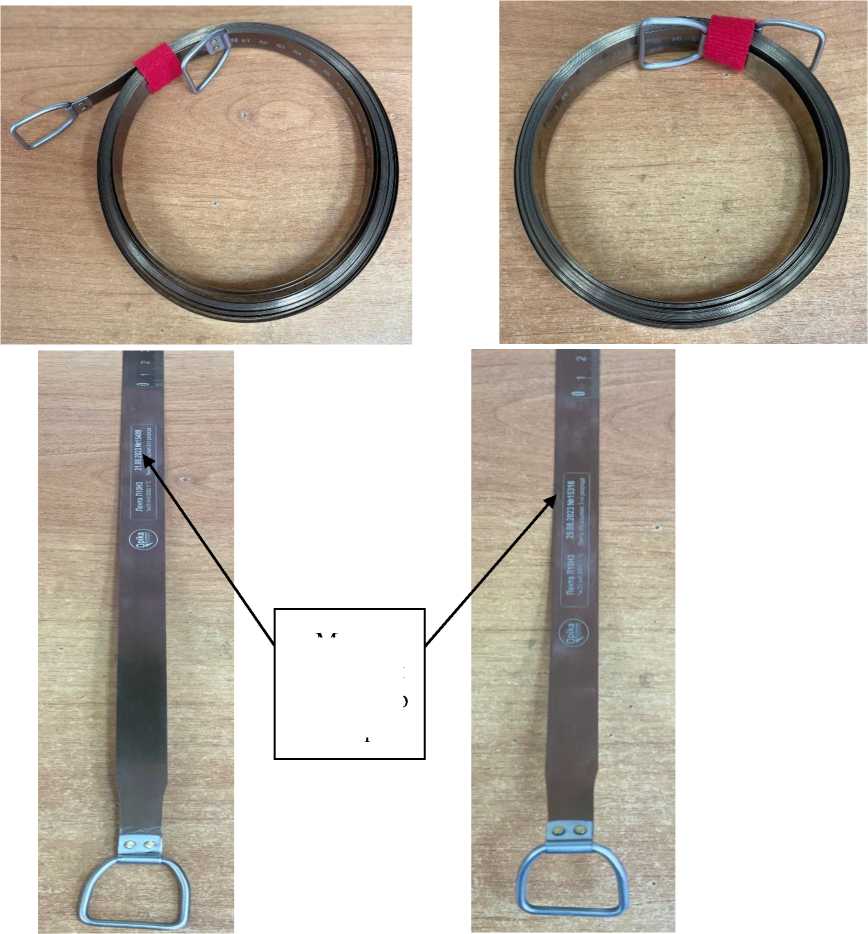

Общий вид лент представлен на рисунке 1.
зав. № 15489
Место
нанесения
заводского
номера
зав. № 15316
Рисунок 1 - Общий вид лент.
Пломбирование лент не предусмотрено.
Нанесение знака поверки на ленты не предусмотрено.
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.
Таблица 1 -Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная длина шкалы, м |
10 |
Цена деления шкалы, мм |
1 |
Диапазон измерений длины, м |
от 0,001 до 10 |
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: | |
- миллиметрового; |
± 0,1 |
- сантиметрового; |
± 0,2 |
- дециметрового и метрового; |
± 0,3 |
5 м; |
± 0,5 |
10 м |
± 1,0 |
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические характеристики.
Наименование характеристики |
Значение |
Ширина ленты измерительной, мм |
16 ± 0,2 |
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
Масса, кг, не более |
0,42 |
Условия эксплуатации:
|
от +17 до +23 60±20 |
Средний срок службы, лет, не менее |
2 |
