Номер по Госреестру СИ: 92941-24
92941-24 Лента измерительная
(Л5Н3)
Назначение средства измерений:
Лента измерительная Л5Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Внешний вид.
Лента измерительная
Рисунок № 1

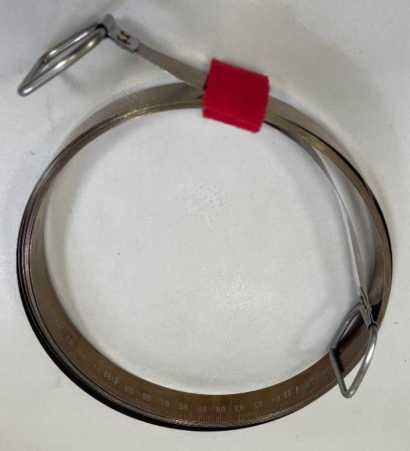

Внешний вид.
Лента измерительная
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194739
ID в реестре СИ - 1418218
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Опика" (ООО "Опика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1978 от 2024.08.21 ПРИКАЗ_Об утверждении типов средств измерений (10)
Наличие аналогов СИ: Лента измерительная (Л5Н3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Опика" (ООО "Опика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88980-23 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89492-23 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90870-23 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91555-24 |
Ленты измерительные, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92337-24 |
Ленты измерительные, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92340-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92570-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92571-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92604-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92882-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92941-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92882-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92941-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93457-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94381-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94429-25 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95181-25 |
Лента измерительная, Л20Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95533-25 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95564-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95687-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95688-25 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Лента измерительная (Л5Н3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Лента измерительная (Л5Н3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Паспорта» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л5Н3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной м и длин волн
поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 в диапазоне от 0,2 до 50 мкм».
Общество с ограниченной ответственностью «Опика» (ООО «Опика»), ИНН 7729516572
150
Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. Телефон: +7 (495) 921-22-96
Испытательный центр
региональныйРостовской области»
Федеральное бюджетное учреждение «Государственный центр стандартизации, метрологии и испытаний в (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты. К ленте измерительной данного типа относится лента измерительная Л5Н3 зав. № 16799. Лента измерительная Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.

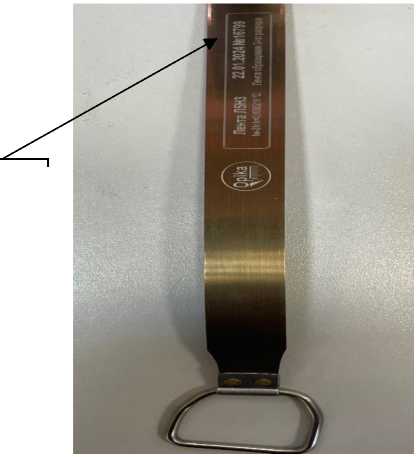

Общий вид ленты представлен на рисунке 1.
Место
нанесения заводского номера
Рисунок 1 - Общий вид ленты
Пломбирование ленты не предусмотрено.
Нанесение знака поверки на ленту не предусмотрено.
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.
Таблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы, м |
5 |
|
Цена деления шкалы, мм |
1 |
|
Диапазон измерений длины, м |
от 0,001 до 5 |
|
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм:
|
± 0,1 ± 0,2 ± 0,3 ± 0,5 |
|
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
Ширина ленты измерительной, мм |
16 ± 0,2 |
|
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
|
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
|
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
|
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации:
|
от +17 до +23 60±20 |
|
Средний срок службы, лет, не менее |
2 |
