Номер по Госреестру СИ: 92533-24
92533-24 Приборы для измерений параметров света фар
(ИПФ-01М)
Назначение средства измерений:
Приборы для измерений параметров света фар ИПФ-01М (далее - приборы) предназначены для измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости, углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар, частоты следования световых проблесков указателей поворота и силы света фар.
Внешний вид.
Приборы для измерений параметров света фар
Рисунок № 1
Внешний вид.
Приборы для измерений параметров света фар
Рисунок № 2
Внешний вид.
Приборы для измерений параметров света фар
Рисунок № 3
Общие сведения
Дата публикации - 03.07.2024
Срок свидетельства - 02.07.2029
Номер записи - 194375
ID в реестре СИ - 1417419
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА")
Страна - РОССИЯ
Населенный пункт - г. Жигулевск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1588 от 2024.07.02 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Приборы для измерений параметров света фар (ИПФ-01М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14543-17 19.06.2027 |
Анализаторы концентрации паров этанола в выдыхаемом воздухе, АКПЭ-01-Мета Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
38044-13 24.11.2027 |
Стенды тормозные, СТМ Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
42599-09 25.11.2029 |
Комплекты светофильтров, М90 Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ |
1 год |
|
68362-17 15.08.2027 |
Весы платформенные автомобильные, ВП-А Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
90319-23 27.10.2028 |
Весы автомобильные, ВА-Д Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
90468-23 13.11.2028 |
Анализаторы концентрации паров этанола в выдыхаемом воздухе, АЛКОПРО Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
92533-24 02.07.2029 |
Приборы для измерений параметров света фар, ИПФ-01М Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
Кто поверяет Приборы для измерений параметров света фар (ИПФ-01М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для измерений параметров света фар (ИПФ-01М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с приборами используется встроенное метрологически значимое программное обеспечение (далее - ВПО), которое используется для управления процессом измерений и отображения результатов измерений. Изменение ВПО не предусмотрено.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ВПО приведены в таблице 1
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную наклейку.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.1.4 «Устройства и работа», разделе 2.2 «Подготовка прибора к использованию», разделе 2.4 «Использование прибора» «Прибор для измерений параметров света фар ИПФ-01М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460;
Приказ Министерства Транспорта Российской Федерации от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»;
ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»;
ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия»;
Постановление Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.5);
ТУ 26.51.53.160-448-21298618-2022 «Приборы для измерений параметров света фар ИПФ-01М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»)
ИНН 6345019613
Юридический адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А»
Телефон: (84862) 2-18-55, 2-39-48, 2-10-70
E-mail: msk@meta-ru.ru, marketing@meta-ru.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»)ИНН 6345019613
Адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А» Телефон: (84862) 2-18-55, 2-39-48, 2-10-70 E-mail: msk@meta-ru.ru, marketing@meta-ru.ru
Испытательный центр
ответственностью«Автопрогресс-М»
Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»)ИНН 6345019613
Юридический адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А»
Телефон: (84862) 2-18-55, 2-39-48, 2-10-70
E-mail: msk@meta-ru.ru, marketing@meta-ru.ru
Принцип действия приборов основан на фокусировке на подвижном экране со специальной разметкой светового пучка от фары автомототранспортного средства с помощью оптической линзы на подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной плоскости.
Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, производится с помощью подвижного экрана, приводимого в движение автоматическим механизмом.
Одновременно, с помощью оптоэлектронного датчика, измеряется сила света.
Приборы конструктивно состоят из:
-
1. Оптической камеры, в которой размещены: линза, подвижный экран с оптической шкалой углов наклона светотеневой границы пучка, привод изменения высоты подвижного экрана и аккумулятор. В камере, в плоскости экрана расположен оптоэлектронный датчик силы света, получающий световой пучок от внешних световых приборов автомототранспортных средств;
-
2. Элементов задней крышки камеры: клавиша для включения прибора, разъем для подключения зарядного устройства;
-
3. Элементов боковой крышки камеры: разъемы для подключения внешнего фотоприемника и для подключения линии диагностического контроля (ЛТК);
-
4. Элементов верхней крышки камеры: экран и функциональные кнопки, позволяющие управлять работой прибора, переключать режимы измерения;
-
5. Фотоприемника внешнего для измерения частоты следования проблесков;
-
6. Нижней платформы на колесах или металлических роликах;
-
7. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором, для ручной регулировки высоты камеры.
К средствам измерения данного типа относятся приборы для измерений параметров света фар ИПФ-01М моделей ИПФ-01М и ИПФ-01М.01, которые различаются пределами допускаемой относительной погрешности измерений силы света фар и комплектностью.
Заводской номер приборов в цифровом формате указывается на маркировочной наклейке, расположенной на задней панели оптической камеры.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения несанкционированного доступа к узлам прибора изготовителем предусмотрено нанесение пломбы на винт верхней крышки прибора.
Общий вид приборов для измерений параметров света фар ИПФ-01М представлен на рисунке 1. Место нанесения пломбы представлено на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.
Место нанесения пломбы

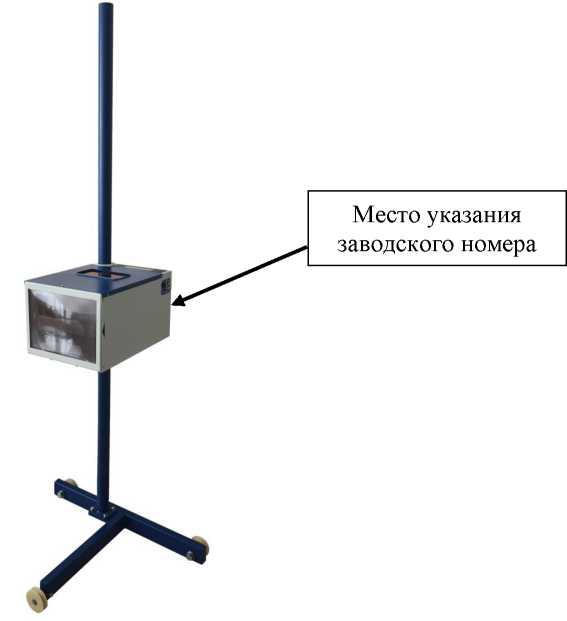

Рисунок 1 - Общий вид приборов

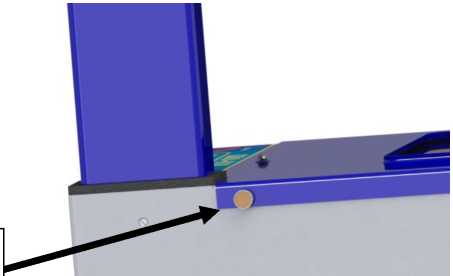

Рисунок 2 - Место нанесения пломбы
НПФ "МЕТА^
ПРИБОР ДЛЯ ИЗМЕРЕНИЙ ПАРАМЕТРОВ СВЕТА ФАР
ИПФ-01МТУ 26.51.53.160-448-21298618-2022
№ 123 май 2023 г. J
Рисунок 3 - Общий вид маркировочной таблички
Таблица 4 -
|
Наименование |
Обозначение |
Количество | |
|
Модель | |||
|
ИПФ-01М |
ИПФ-01М.01 | ||
|
Прибор для измерений параметров света фар |
ИПФ-01М |
1 шт. | |
|
Нижняя платформа на колесах |
- |
1 шт. | |
|
Вертикальная направляющая стойка |
- |
1 шт. | |
|
Фотоприемник внешний |
- |
1 шт. |
По доп. заказу |
|
Кабель зарядки от прикуривателя |
- |
1 шт. |
По доп. заказу |
|
Зарядное устройство |
- |
1 шт. | |
|
Рулетка |
- |
1 шт. | |
|
Ящик пересылочный для измерительного блока |
- |
1 шт. | |
|
Ящик пересылочный для вертикальной направляющей стойки |
- |
1 шт. | |
|
Ящик пересылочный для нижней платформы на колесах |
- |
1 шт. | |
|
Комплект принадлежностей и приспособлений |
- |
1 комплект | |
|
Руководство по эксплуатации |
М 448.001.00 РЭ |
1 экз. | |
|
Паспорт |
М 448.001.00 ПС |
1 экз. | |
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
Модель |
ИПФ-01М |
ИПФ-01М.01 |
|
Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости |
от 0°00' (0 мм/10 м) до 2°34' (450 мм/10 м) (от 0 % до 4,5 %) | |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости |
+3'24" (±10 мм/10 м) (± 0,1 %) | |
|
Пределы допускаемой абсолютной погрешности измерений углового отклонения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света |
±7' (±20 мм/10 м) (± 0,2 %) | |
|
Диапазон измерений силы света фар, кд |
от 40 до 150000 | |
|
Пределы допускаемой относительной погрешности измерений силы света фар, % |
±7 |
±12 |
|
Диапазон измерений частоты следования проблесков указателей поворотов, Гц |
от 1 до 2 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты следования проблесков указателей поворотов, Гц |
±0,1 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Размеры линзы (ДлинахШирина), мм |
233x170 |
|
Максимальная высота измерений, мм |
1600 |
|
Минимальная высота измерений, мм |
250 |
|
Диапазон показаний силы света фар, кд |
от 0 до 150000 |
|
Напряжение питания от встроенной аккумуляторной батареи, В |
от 3,5 до 4,2 |
|
Условия эксплуатации:
|
от -10 до +40 80 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более |
660x530x1760 |
|
Масса, кг, не более |
20 |
