Номер по Госреестру СИ: 42599-09
42599-09 Комплекты светофильтров
(М90)
Назначение средства измерений:
Комплекты светофильтров М90 (далее по тексту - комплекты) предназначены для использования в качестве рабочего эталона при калибровке и поверке измерителей дымности отработавших газов МЕТА-01МП.
Внешний вид.
Комплекты светофильтров
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 25.11.2029
Номер записи -
ID в реестре СИ - 353149
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
отсутствует, Нет модификации, нет данных , М90, Д-1, НС-СМОГ и др., М90, Комплект светофильтров М90, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА")
Страна - РОССИЯ
Населенный пункт - г. Жигулевск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Бесплатный
Статистика
Кол-во поверок - 721
Выдано извещений - 3
Кол-во периодических поверок - 382
Кол-во средств измерений - 169
Кол-во владельцев - 68
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 3496 дн.
Приказы РСТ, где упоминается данный тип СИ
№583 от 2016.05.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№24 от 2015.01.19 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 27376-09 - 13375-04)
№2798 от 2019.11.25 О продлении срока действия свидетельств об утверждении типа средств измерений
№347 от 2024.02.09 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Комплекты светофильтров (М90)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14543-17 19.06.2027 |
Анализаторы концентрации паров этанола в выдыхаемом воздухе, АКПЭ-01-Мета Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
38044-13 24.11.2027 |
Стенды тормозные, СТМ Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
42599-09 25.11.2029 |
Комплекты светофильтров, М90 Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ |
1 год |
|
68362-17 15.08.2027 |
Весы платформенные автомобильные, ВП-А Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
90319-23 27.10.2028 |
Весы автомобильные, ВА-Д Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
90468-23 13.11.2028 |
Анализаторы концентрации паров этанола в выдыхаемом воздухе, АЛКОПРО Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
|
92533-24 02.07.2029 |
Приборы для измерений параметров света фар, ИПФ-01М Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА") (РОССИЯ г. Жигулевск) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Комплекты светофильтров (М90)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 225 | 27 | 162 | 2 | 218 | 27 | 157 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 31 | 1 | 27 | 0 | 27 | 1 | 25 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 33 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 60 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 34 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 33 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 59 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 177 | 4 | 12 | 165 | 1 | 177 | 12 | 165 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 0 | 6 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 12 | 0 | 12 | 0 | 11 | 0 | 11 |
Стоимость поверки Комплекты светофильтров (М90)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Нижегородский ЦСМ Нижегородская область |
12396 | 5988 |
|
ФБУ Ростовский ЦСМ Ростовская область |
6242 | 5988 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2940 | 5988 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3300 | 5988 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
7962 | 5988 |
Знак утверждения типа
Знак утверждения типананосится на упаковку, на титульные листы паспорта М 022.000.32 ПС и руководства по эксплуатации М 022.000.32 РЭ методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Комплект светофильтров М90. Руководство по эксплуатации М 022.000.32 РЭ», раздел 2.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплектам светофильтров М90
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений координат цвета и координат цветности».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийПри выполнении работ и оказании услуг по обеспечению единства измерений.
Поверка
Поверкаосуществляется в соответствии с документом М 022.000.32 РЭ (раздел 4 «Методика поверки»), «Комплект светофильтров М90. Руководство по эксплуатации», согласованным с ГЦИ СИ ФГУП «ВНИИОФИ» в 2009 году.
Основное средство поверки:
Спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Световой коэффициент пропускания Tce=Y 1,4 - 98,0. СКО результатов сличения с государственным первичным эталоном ГЭТ 81-2009 S=0,0015
Изготовитель
Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»)Адрес: 445359, РФ, Самарская область, г. Жигулевск, ул. Морквашинская, 55 «А». Телефон: (499) 784-41-15, факс: (499) 784-41-16,
E-mail: marketing@meta-ru.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru
Принцип действия комплектов основан на хранении и передаче единиц светового коэффициента пропускания для определения погрешности измерений приборов.
Комплект состоит из трех нейтральных светофильтров с различными световыми коэффициентами пропускания, величина которых определяется маркой и толщиной стекла. Каждый светофильтр изготовлен из стекла НС в виде плоскопараллельной пластины, установленной в металлическую оправу с нанесенными номерами комплекта и светофильтра.
Место нанесения маркировки

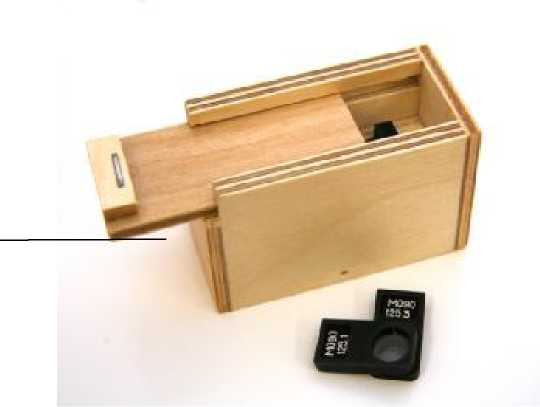

Рисунок 1 - Внешний вид комплекта светофильтров в упаковке
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение светового коэффициента пропускания светофильтров*, % - № 1 |
79,8 - 82,0 |
|
- № 2 |
63,7 - 67,1 |
|
- № 3 |
37,9 - 42,3 |
|
Пределы допускаемой абсолютной погрешности светового коэффициента пропускания светофильтров, % |
± 0,3 |
|
Диаметр световой зоны светофильтра, мм |
7 |
|
Г абаритные размеры в оправе, мм, не более |
12 х 23 х 4,5 |
|
Масса светофильтра в оправе, г, не более |
4 |
|
Наименование характеристики |
Значение характеристики |
|
Средний срок службы, лет, не менее |
4 |
|
Условия эксплуатации: о - температура окружающей среды, С |
20 ± 5 |
|
- относительная влажность воздуха, % |
65 ± 15 |
|
* - Действительные значения светового коэффициента пропускания светофильтров | |
|
определяются при поверке комплекта. | |
