Номер по Госреестру СИ: 68362-17
68362-17 Весы платформенные автомобильные
(ВП-А)
Назначение средства измерений:
Весы платформенные автомобильные ВП-А (далее - весы) предназначены для измерений массы.
Внешний вид.
Весы платформенные автомобильные
Рисунок № 1
Внешний вид.
Весы платформенные автомобильные
Рисунок № 2
Внешний вид.
Весы платформенные автомобильные
Рисунок № 3
Внешний вид.
Весы платформенные автомобильные
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов или в процессе работы нажатием комбинации кнопок согласно эксплуатационному документу. Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается паролем, а так же защитной пломбой, предотвращающей доступ к внутренним частям контроллера и терминала.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
1.31 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички, расположенные на терминала и на корпусе ГПУ весов, фотохимическим способом, и типографским способом на титульный лист эксплуатационного документа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным автомобильным ВП-А
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
ТУ 4274-214-21298618-2013 «Весы платформенные автомобильные ВП-А. Технические условия».
Поверка
Поверкаосуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».
Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на весы или свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»)
ИНН 6345019613
Юридический адрес: 445359, Самарская область, г. Жигулевск, ул. Морквашинская, 55«А»
Почтовый адрес: 445359, Самарская область, г. Жигулевск, ул. Радиозаводская 1, а/я 25 Телефон/факс: (84862)2-39-48
Web-сайт: www.meta-ru.ru
E-mail: marketing@meta-ru.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46 Телефон/факс: (495) 437-55-77 / 437-56-66 Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчика), возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей терминала управления ВП-А.
Весы состоят из:
-
- грузоприемного устройства (далее - ГПУ), в зависимости от модификации весов, может иметь от одной до четырех секций, механически не связанных между собой. Каждая секция опирается на четыре датчика, сигнальные кабели которых подключаются к контроллеру (устройство обработки аналоговых данных, п.Т.2.2.3 ГОСТ OIML R 76-1-2011), изготовитель ООО НПФ «МЕТА», г. Жигулевск, которым оснащается каждая секция ГПУ.
ГПУ может быть установлено:
а) в приямок железобетонного фундамента (врезное исполнение);
б) непосредственно на дорожном полотне на Т-образных опорах (наземное исполнение).
-
- терминала управления ВП-А (далее - терминал, п.Т.2.2.5 ГОСТ OIML R 76-1-2011), изготовитель ООО НПФ «МЕТА», г. Жигулевск, включает в себя устройство обработки цифровых данных, стабилизированный источник питания, дисплей для отображения результатов взвешивания, клавиатуру управления весами.
В составе ГПУ используются датчики:
-
- датчики весоизмерительные тензорезисторные WBK (Госреестр № 56685-14);
-
- датчики весоизмерительные тензорезисторные С11 (Госреестр № 51168-12);
-
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации SQB (Госреестр № 57673-14);
-
- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации ZSF (Госреестр № 57674-14).
Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками согласно таблицам 2 - 3 и конструктивным исполнением ГПУ.
Модификации весов имеют обозначение вида ВП-[ХХ]А, где:
[ХХ] - значение максимальной нагрузки Max, т: 15; 30; 40; 50; 60; 80.
Общий вид ГПУ весов представлен на рисунке 1, терминала - на рисунке 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

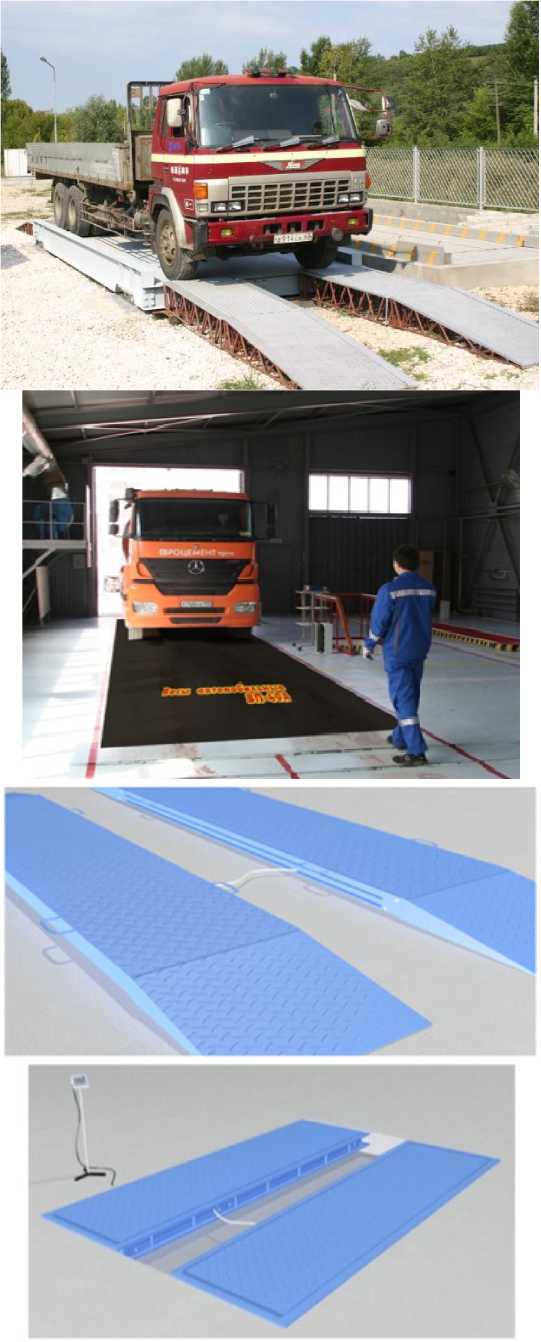

Рисунок 1 - Общий вид ГПУ весов (наземное исполнение - слева, врезное исполнение - справа)

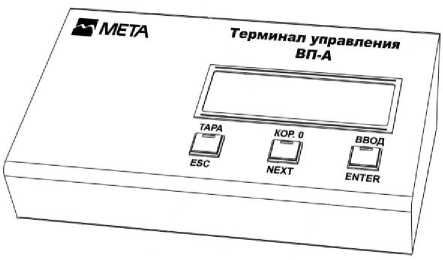

Рисунок 2 - Общий вид терминала
1

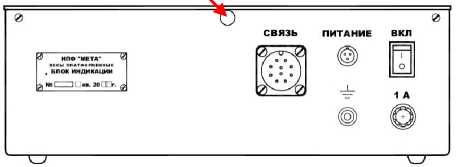

Рисунок 3 - Схема пломбировки контроллера - слева и терминала - справа
(1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска поверительного клейма)
Таблица 2 - Метрологические характеристики весов
Метрологическая характеристика |
Модификация весов | |||||
ВП-15А |
ВП-30А |
ВП-40А* |
ВП-50А |
ВП-60А |
¥ ВП-80А | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III (средний) | |||||
Максимальная нагрузка (Max), кг |
15000 |
30000 |
40000 |
50000 |
60000 |
80000 |
Поверочный интервал (е), и действительная цена деления (d), (e=d), кг |
10 |
10 |
10 |
20 |
20 |
20 |
Число поверочных интервалов (n) |
1500 |
3000 |
4000 |
2500 |
3000 |
4000 |
Диапазон уравновешивания тары |
100 % Мах | |||||
* Только при использовании датчиков с числом поверочных интервалов nmax > 4000 и оснащении места установки весов средствами защиты от атмосферных воздействий. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температуры ГПУ, °С, при использовании датчиков: - С11 и WBK класса точности С3 |
от -40 до +50 |
- WBK класса точности С4 |
от -20 до +50 |
- SQB; ZSF |
от -10 до +40 |
Диапазон температуры терминала, °С |
от -10 до +40 |
Диапазон температуры контроллера, °С |
от -40 до +50 |
Параметры электрического питания от сети переменного тока: | |
|
220 +10 % -10 % |
50±1 | |
Габаритные размеры секции ГПУ, мм, не более: | |
- длина |
8000 |
- ширина |
3000 |
- высота |
650 |
Масса секции ГПУ, т, не более |
4 |
