Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, измеренной температуры с помощью встроенного термопреобразователя, и с учетом подстановочных значений давления и коэффициента сжимаемости электронный блок рассчитывает объем, приведенный к стандартным условиям, и выводит его на показывающее устройство с нарастающим итогом.

Счетчик состоит из измерительного механизма, помещенного в герметичный штампованный металлический корпус и электронного отсчетного устройства, расположенного на корпусе.

Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:

• - жидкокристаллический индикатор;

• - разъемы для подсоединения проводных интерфейсов и импульсного выхода;

• - электронная плата с микроконтроллером;

• - два источника питания (один из них сменный).

Электронное отсчетное устройство обеспечивает передачу информации о накопленном объеме и состоянии на верхний уровень через модуль связи, управление запорным клапаном, ведение архивов, журналов событий, неисправностей, вмешательств.

Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания через интерфейс удаленного доступа.

Структура условного обозначения исполнений счетчиков:

МИРТЕК-52-РУ [1]-[2]-[3]-[4]-[5][6][7][8][9]-[10]-[11], где:

• [1] - тип корпуса: F11;

• [2] - типоразмер счетчика: G4,0; G6,0;

• [3] - тип электронного преобразователя: U;

• [4] - направление потока газа: ЛП - слева направо; ПЛ - справа налево;

• [5] - наличие запорного клапана: «-» отсутствует; K - с функцией управления запорным клапаном;

• [6] - наличие детектора внешнего магнитного поля: «-» отсутствует; H - с детектором воздействия внешнего магнитного поля;

• [7] - исполнение корпуса: «-» неразборное исполнение; C - разборное исполнение;

• [8] - функция гибкой тарификации: «-» отсутствует; F - гибкая тарификация;

• [9] - дискретные входы: «-» отсутствуют; B - вход для подключения проводного датчика CO и CH; С - вход для подключения проводного и беспроводного датчика CO и CH; D - вход для подключения проводного датчика открытия двери;

• [10] - интерфейс связи 1: RS232 - интерфейс RS-232; RS485 - интерфейс RS-485; RF433/n1 - радиоинтерфейс 433 МГц; RF868/n1 - радиоинтерфейс 868 МГц; RF2400/n1 -радиоинтерфейс 2400 МГц; G/n1 - радиоинтерфейс GSM/GPRS; RFLT/n1 - радиоинтерфейс LTE; RFNB/n1 - радиоинтерфейс NB-IoT; RFU/n1 - радиоинтерфейс универсальный GPRS/LTE/NB-IoT; при отсутствии символа интерфейс отсутствует;

• [11] - интерфейс связи 2: типы интерфейсов связи соответствуют интерфейсу связи 1, при отсутствии символа интерфейс отсутствует.

Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства слева от штрихкода методом лазерной гравировки.

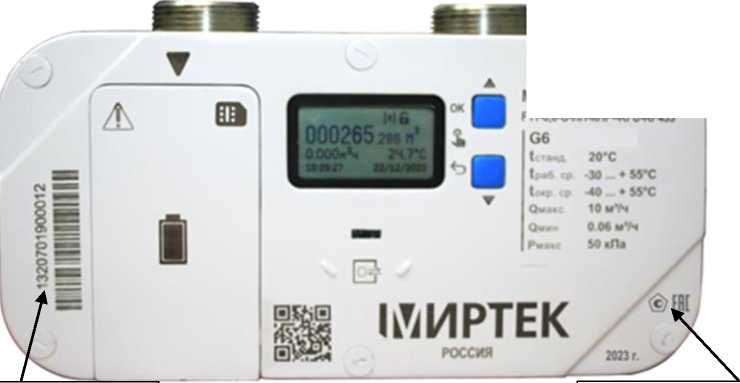

Общий вид счетчиков, место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунке 1.

МИРТЕК-52-РУ

Н141И1 jri«*-l»U4V4U

Место нанесения знак утверждения типа

Рисунок 1 - Общий вид счетчиков

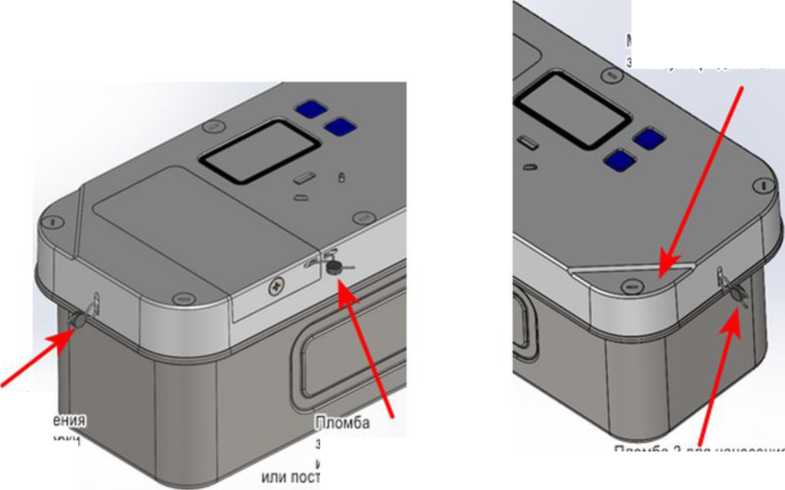

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы изготовителя или поставщика газа и знака утверждения типа представлены на рисунке 2.

Место нанесения знака утверждения тип;

завода-изготовителя тавщика газа

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы изготовителя или поставщика газа и знака утверждения типа

пломба 2 для нанесения знака поверки           |

Пломба 1 для нанес знака поверки
