Номер по Госреестру СИ: 95527-25
95527-25 Счетчики холодной и горячей воды крыльчатые
(МИРТЕК-72-РУ)
Назначение средства измерений:
Счетчики холодной и горячей воды крыльчатые МИРТЕК-72-РУ (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.3684-21 и воды в системах горячего водоснабжения.
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 1
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 2
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 3
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 4
Общие сведения
Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197285
ID в реестре СИ - 1425737
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МИРТЕК-72-РУ-15-B-RS485-О-ВГ-D1-1100, МИРТЕК-72-РУ-15-B-RS485-О-ВГ-D1-0800,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., г. Таганрог
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 300
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 300
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Счетчики холодной и горячей воды крыльчатые (МИРТЕК-72-РУ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70802-18 16.04.2028 |
Установки для поверки счетчиков электрической энергии , МИРТЕК-МЕТРОЛОГИЯ Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК") (РОССИЯ Ростовская обл., г. Таганрог) |
ОТ МП |
2 года |
|
75653-19 26.07.2029 |
Тепловычислители, МИРТЕК-ТВ-142-РУ Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК") (РОССИЯ Ростовская обл., г. Таганрог) |
ОТ МП |
4 года |
|
79527-20 06.11.2030 |
Высоковольтные приборы учета электрической энергии трехфазные многофункциональные, "МИРТЕК-135-РУ" Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК") (РОССИЯ Ростовская обл., г. Таганрог) |
ОТ МП |
10 лет |
|
83055-21 15.09.2026 |
Счетчики электрической энергии трехфазные многофункциональные, "МИРТЕК-133-РУ" Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК") (РОССИЯ Ростовская обл., г. Таганрог) |
ОТ МП |
10 лет |
|
92332-24 10.06.2029 |
Счетчики газа ультразвуковые, МИРТЕК-52-РУ Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК") (РОССИЯ Ростовская обл., г. Таганрог) |
ОТ МП |
6 лет |
|
95527-25 21.05.2030 |
Счетчики холодной и горячей воды крыльчатые, МИРТЕК-72-РУ Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК") (РОССИЯ Ростовская обл., г. Таганрог) |
ОТ МП |
6 лет |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Счетчики холодной и горячей воды крыльчатые (МИРТЕК-72-РУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 300 | 300 | 0 | 0 | 300 | 300 | 0 |
Стоимость поверки Счетчики холодной и горячей воды крыльчатые (МИРТЕК-72-РУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) счетчиков разделено на метрологически значимую и метрологически незначимую части. ПО записывается в устройство на стадии его производства.
ПО счетчиков является встроенным, располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Энергонезависимая память предназначена также для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MTG1, MTG3 1)1 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.х, 2.хх 1)1 2) |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
| |
Знак утверждения типа
Знак утверждения типананосится на лицевую часть индикаторного устройства счетчика способом лазерной печати или иным способом и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2 «Сведения о методиках (методах) измерений» руководства по эксплуатации МИРТ.407223.001РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1-я);
ГОСТ 6019-83 «Счетчики холодной воды крыльчатые. Общие технические условия»;
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия»;
ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования»;
ГОСТ Р 50193.2-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Требования к установке»;
ГОСТ Р 50193.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний»;
МИРТ.407223.001ТУ «Счетчики холодной и горячей воды крыльчатые МИРТЕК-72-РУ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)
ИНН 6154125635
Юридический адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15К
Телефон: +7 (8634) 34 33 33
Е-mail: tgn@mirtekgroup.ru
Web-еайт: mirtekgroup.com
Изготовитель
Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)ИНН 6154125635
Адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15К
Телефон: +7 (8634) 34 33 33
E-mail: tgn@mirtekgroup.ru
Web -сайт: mirtekgroup.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web -сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)ИНН 6154125635
Юридический адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15К
Телефон: +7 (8634) 34 33 33
Е-mail: tgn@mirtekgroup.ru
Web-еайт: mirtekgroup.com
Конструктивно счетчики состоят из герметичного металлического корпуса (проточной части) и электронного вычислительного устройства, включающего в себя электронный блок с жидкокристаллическим индикатором, которые соединяются пластиковым пломбировочным кольцом. Измерительный механизм внутри металлического корпуса включает в себя пластиковую крыльчатку, закрепленную в измерительной камере проточной части корпуса. Проточная часть отделена от электронного вычислительного устройства уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. Измерительный узел электронного вычислительного устройства находится на одной оси с главной крыльчаткой. Поток воды через фильтр подается в корпус счетчика и поступает в измерительную камеру. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения чувствительного элемента в счетный механизм осуществляется при помощи магнитной связи. Таким образом, магнитная муфта передает вращение от крыльчатки к электронному вычислительному устройству.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Скорость вращения крыльчатки пропорциональна расходу воды, а количество оборотов пропорционально прошедшему через счетчик объему воды.
Счетчики изготовлены из материалов, устойчивых к коррозии. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды и стойких к ее воздействию в пределах диапазона температур измеряемой среды.
Счетчики устанавливаются в трубопроводе в горизонтальном или вертикальном положениях, что соответствует при установке в горизонтальном положении (циферблатом вверх) метрологическому классу С и В, а в вертикальном положении - классу А по ГОСТ Р 50193.1-92.
Счетчики выпускаются различных модификаций, отличающихся номинальным диаметром, метрологическим классом, интерфейсом связи, дополнительными функциями, температурным диапазоном, в соответствии с представленной структурой обозначений:
МИРТЕК-72-РУ -
Тип счетчика
Диаметр номинальный (DN)
15 - 15 мм
20 - 20 мм
Метрологический класс
A - класс A по ГОСТ Р 50193.1-92
B - класс B по ГОСТ Р 50193.1-92
C - класс C по ГОСТ Р 50193.1-92
Интерфейс связи
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
(Нет символа) - интерфейс отсутствует
\ 5; Дополнительные функции
H - датчик магнитного поля
O - оптический порт
Q - дискретный выход
Т - импульсный выход
V - электронная пломба
(Нет символа) - дополнительные функции отсутствуют
Признак температурного диапазона измеряемой воды (допускается не указывать) ВХ - холодная вода
ВГ - горячая вода
\ 7) Модификация электронного вычислительного устройства
D1 - модификация 1
D2 - модификация 2
Номер исполнения счетчика
n - число, обозначающее исполнение счетчика (для исполнения 1 номер допускается не указывать).
Исполнение не связано с метрологическими характеристиками счетчика.
Знак поверки наносится на свинцовую или пластмассовую пломбу, закрепляемую
на корпусе счетчика, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенной сквозь отверстия в кольце.
Заводской номер представляет собой цифровое и (или) буквенно-цифровое
обозначение по системе нумерации предприятия-изготовителя, состоящее из арабских цифр и букв латинского алфавита, и наносится с помощью наклейки, или способом лазерной печати, или иным способом на лицевую панель счетчика.
Защита от несанкционированного доступа к внутренним элементам счетчиков
и средствам регулировки обеспечивается неразборной конструкцией электронного блока, и (или) защитным кольцом, с помощью которого счетный механизм крепится к корпусу (проточной части). Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения. Защита от несанкционированного доступа также обеспечивается пломбировкой счетного механизма.
Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака поверки, знака утверждения типа, заводского номера приведен на рисунках 1 - 2.
Возможно использование различных цветов внутренних элементов счетчиков, корпуса, уплотнительного (защитного) кольца.

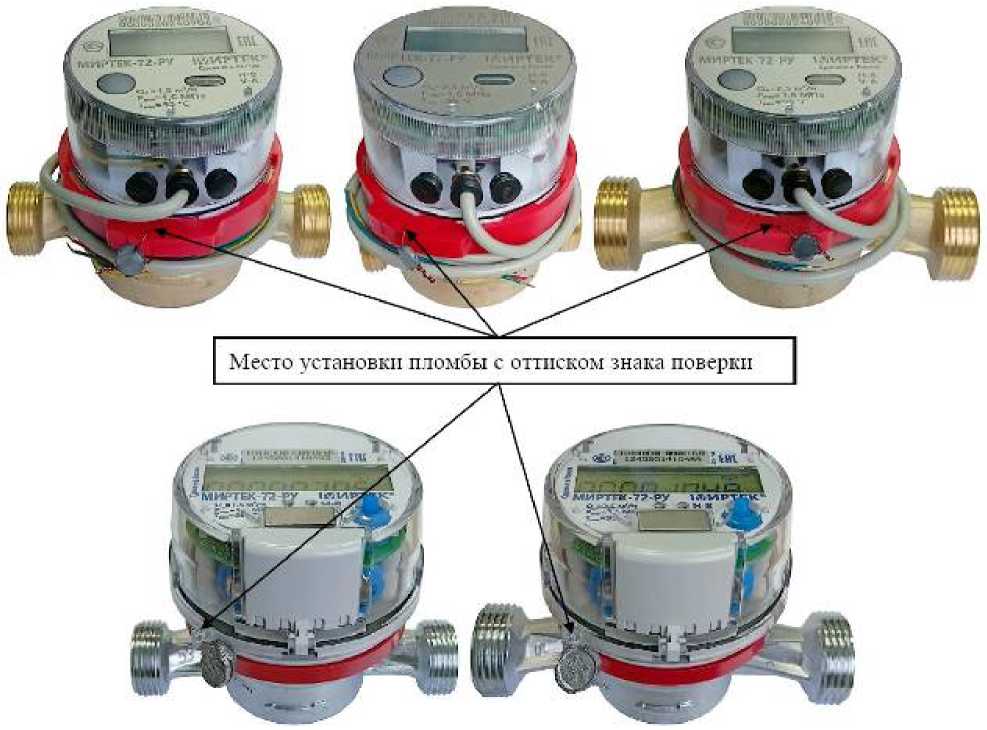

Место установки пломбы с оттиском знака поверки
Рисунок 1 - Общий вид счетчиков и места установки пломб с оттиском знака поверки
1ДИРТЕК
ГИНН I 'll I IIP 11- ti
It • _______________1*

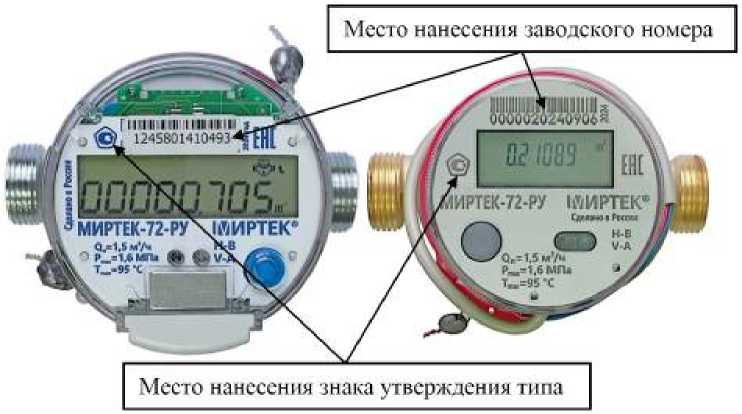

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Общий вид лицевой части индикаторного устройства счетчика с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик холодной (горячей) воды крыльчатый |
МИРТЕК-72-РУ |
1 шт. |
|
Паспорт |
МИРТ.407223.001ПС |
1 экз. |
|
Руководство по эксплуатации 1) |
МИРТ.407223.001РЭ |
1 экз. |
|
Комплект монтажный 2) |
- |
1 шт. |
|
Упаковка (потребительская тара) |
- |
1 шт. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Диаметр номинальный (DN) |
15 |
20 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 1) |
А |
В |
C |
А |
В |
C |
|
0 0 |
0 01 |
0 02 | ||||
|
Наименьший расход воды Qmin, м3/ч |
6 |
0,03 |
5 |
0,1 |
0,05 |
5 |
|
3 |
0 1 |
0 02 |
02 |
0 03 | ||
|
Переходный расход воды Qt, м3/ч |
5 |
0,12 |
25 |
5 |
0,2 |
75 |
|
Номинальный расход воды Qn, м3/ч |
1,5 |
2,5 | ||||
|
Наибольший расход воды Qmax, м3/ч |
3 |
5 | ||||
|
0,0 |
0,01 |
0,00 |
0,0 |
0,02 |
0,01 | |
|
3 Порог чувствительности, м /ч, не более |
3 |
5 |
75 |
5 |
5 |
25 |
|
Пределы допускаемой относительной погрешности | ||||||
|
счетчиков в диапазоне расходов, %: | ||||||
|
- Qmin < Q < Qt |
±5,0 | |||||
|
- Qt — Q — Qmax |
±2,0 | |||||
|
1) A - при вертикальном и наклонном монтаже счетчиков | ||||||
|
B, C - при горизонтальном монтаже счетчиков | ||||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Диаметр номинальный (DN) |
15 |
20 |
|
Потеря давления при наибольшем расходе измеряемой среды, |
0,1 (1) 0,1 (1) | |
|
МПа (кгс/см2), не более | ||
|
Давление измеряемой среды, МПа (кгс/см2), не более |
1,6 (16) | |
|
Диапазон температур измеряемой среды, °С | ||
|
- для счетчиков холодной воды (ВХ) |
от +5 до +50 | |
|
- для счетчиков горячей воды (ВГ) |
от +5 до +95 | |
|
Габаритные размеры, мм, не более: | ||
|
- длина |
110 |
130 |
|
- ширина |
87 |
87 |
|
- высота |
91 |
95 |
|
Масса, кг, не более |
0,6 |
0,7 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +5 до +50 | |
|
- относительная влажность воздуха, без конденсата, % |
от 5 до 98 | |
|
- атмосферное давление, кПа |
от 84 до 106,7 | |
Таблица 4 - Параметры надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
110000 |
