Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ), а также в качестве первичных преобразователей с цифровым интерфейсом в составе других средств измерений.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, интерфейс для считывания измеренных значений параметров из регистров счетчика. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», кнопку для ручного переключения режимов индикации «Просмотр», жидкокристаллический дисплей (далее - ЖК-дисплей), оптический порт, выполненный по ГОСТ Р МЭК 61107-2001, дополнительные интерфейсы удаленного доступа.

Счетчики имеют степень защиты от пыли и влаги по ГОСТ 14254 -2015 равную IP51.

Счетчики в корпусе D36 имеют модульную конструкцию, в минимальной комплектации состоящую из модуля счетчика. Модуль счетчика не имеет встроенного источника электропитания и питается от внешнего модуля питания. От одного модуля питания может быть запитано несколько модулей счетчика. Дополнительно в состав могут входить модули интерфейсов и дискретных входов/выходов.

К счетчикам данного типа относятся счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-133-РУ», структура обозначения возможных исполнений которых приведена ниже.

Структура условного обозначения

МИРТЕК-133-РУ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХ-ХХХХХХ- Х

Тип счетчика

D31 - для установки на DIN-рейку D33 - для установки на DIN-рейку D34 - для установки на DIN-рейку D36 - для установки на DIN-рейку

Класс точности

A0.5R1 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ

31819.23-2012

Номинальное напряжение

57,7 - 57,7 В

230 - 230 В

Базовый (номинальный) ток

5 - 5 А

Максимальный ток

10А - 10 А

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

2) Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса

Дополнительные интерфейсы

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (от 1 до 9)

Лист № 3 Всего листов 13

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса

RFWF - радиоинтерфейс WiFi

RFLT - радиоинтерфейс LTE

(Нет символа) - интерфейс отсутствует

© Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM

P2 - протоколы «МИРТЕК» и DLMS/COSEM

® Дополнительные функции

J - наличие дисплея

H - датчик магнитного поля

In - дискретный вход, где n - количество входов (от 1 до 4)

L - подсветка индикатора

M - измерение параметров качества электрической сети

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n может принимать значения:

• 1 - электронная пломба на корпусе

• 2 - электронная пломба на крышке зажимов

• 3 - электронные пломбы на корпусе и крышке зажимов

Y - защита от замены деталей корпуса

Zn - модификация источника питания, где n - номер модификации

© Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

В исполнениях счетчиков без ЖКИ для считывания информации используется внешнее индикаторное устройство.

Счетчики обеспечивают учет количества электрической энергии нарастающим итогом.

Учет электрической энергии счетчиками производится по модулю, независимо от направления или, дополнительно, с учетом направления (счетчики с символом «D» в условном обозначении, значение энергии с учетом направления можно считать по имеющимся интерфейсам).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

• - среднеквадратичных значений фазных напряжений (по ГОСТ 30804.4.30-2013, класс S¹⁾ );

• - среднеквадратичных значений фазных токов;

• - среднеквадратичного значения тока нейтрали (только счетчики с символом «N» в условном обозначении);

• - частоты сети (по ГОСТ 30804.4.30-2013, класс S);

• - активной мощности по каждой фазе;

• - реактивной мощности по каждой фазе;

• - полной мощности по каждой фазе;

• - коэффициентов мощности по каждой фазе.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - заводского номера счетчика (до 30 символов);

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, изменения конфигурации, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения

Лист № 4

Всего листов 13 направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, аварийных ситуаций.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

Знак поверки наносится на счетчики. Заводской номер наносится на лицевую панель счетчика.

Общий вид средства измерений, места нанесения знака поверки и схемы пломбировки от несанкционированного доступа, приведены на рисунках с 1 по 8.

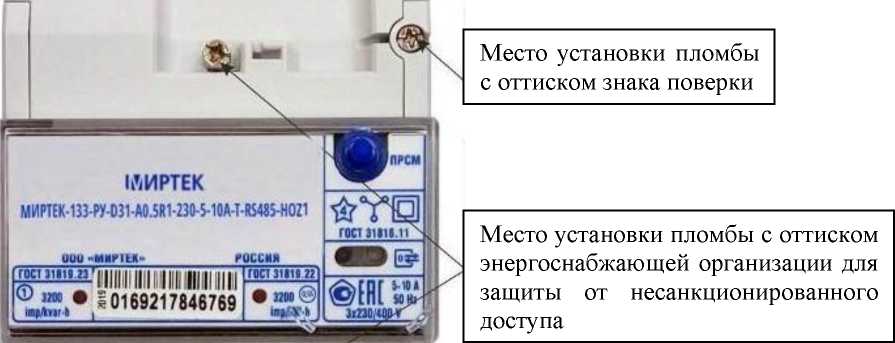

Рисунок 1 - Общий вид счетчика в корпусе типа D31 без символа «J» в условном обозначении

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

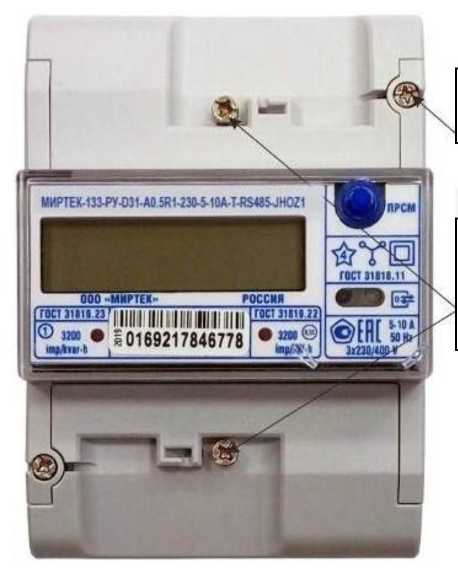

Рисунок 2 - Общий вид счетчика в корпусе типа D31 с символом «J» в условном обозначении

@ пл мн п ф гоп ти а гк' ntn.il

*    ИН46272848727

Ф       1ЛИРТЕК

D ишши»»»»

Место установки пломбы с оттиском знака поверки

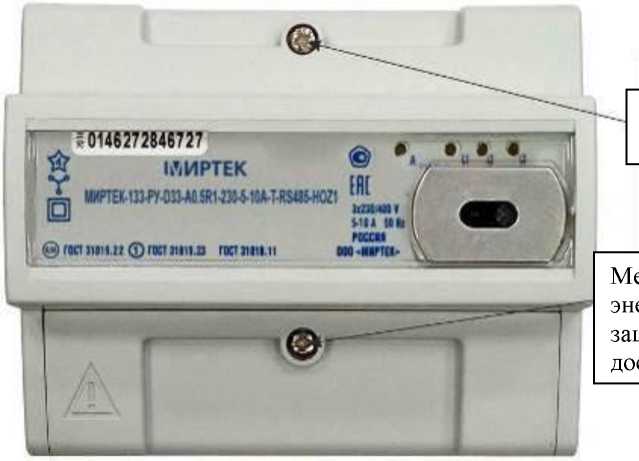

Рисунок 3 - Общий вид счетчика в корпусе типа D33 без символа «J» в условном обозначении

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

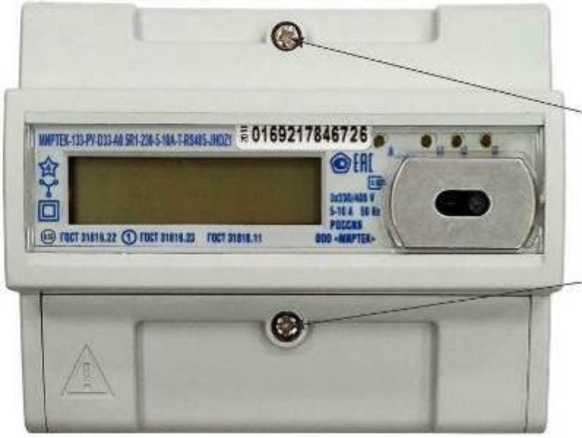

Рисунок 4 - Общий вид счетчика в корпусе типа D33 с символом «J» в условном обозначении

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 5 - Общий вид счетчика в корпусе типа D34 без символа «J» в условном обозначении

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 6 - Общий вид счетчика в корпусе типа D34 с символом «J» в условном обозначении

Модуль питания

МИРТ.411152.144ТУ

1ЙИРТЕК

СДЕЛАНО В РОССИИ

☆ Y П EHI

Рисунок 7 - Общий вид счетчика с внешним модулем питания в корпусе типа D36, вид спереди

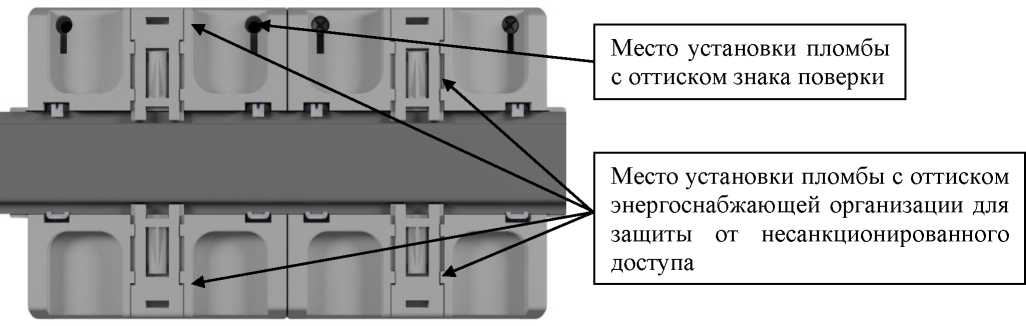

Рисунок 8 - Общий вид счетчика с внешним модулем питания в корпусе типа D36, вид сзади

Таблица 7 -

Продолжение таблицы 7

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 указан в таблице 2.

Таблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы допускаемой погрешности при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы допускаемой погрешности при измерении параметров электрической сети

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6
