Номер по Госреестру СИ: 92264-24
92264-24 Измерители параметров трансформаторов
(КОЭФФИЦИЕНТ-М)
Назначение средства измерений:
Измерители параметров трансформаторов КОЭФФИЦИЕНТ-М (далее - измерители) предназначены для измерений силы переменного электрического тока, напряжения переменного электрического тока, частоты, угла фазового сдвига между напряжением и силой тока, активной электрической мощности.
![Внешний вид. Измерители параметров трансформаторов, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2024-92264-24_files/2024-92264-24-1.jpg)
Внешний вид.
Измерители параметров трансформаторов
Рисунок № 1
![Внешний вид. Измерители параметров трансформаторов, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2024-92264-24_files/2024-92264-24-2.jpg)
Внешний вид.
Измерители параметров трансформаторов
Рисунок № 2
![Внешний вид. Измерители параметров трансформаторов, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2024-92264-24_files/2024-92264-24-3.jpg)
Внешний вид.
Измерители параметров трансформаторов
Рисунок № 3
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (далее - ПО).
Всё встроенное ПО является метрологически значимым. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
K-501.hex (КОЭФФИЦИЕНТ-М-501) |
K-503.hex (КОЭФФИЦИЕПТ-М-503) | |
K-2022C.hex (КОЭФФИЦИЕПТ-М-2022Ц) | |
Номер версии (идентификационный номер) ПО |
v.1.0.0 |
Цифровой идентификатор ПО |
3BA4B6F383EFAB01803D15D798982700 (КОЭФФИЦИЕПТ-М-501) |
A6F74174AC634252D1615A29E90F37A7 (КОЭФФИЦИЕПТ-М-502з) | |
F528F3BA824B6A7CDD14EC2BE91DDE23 (КОЭФФИЦИЕПТ-М-2022Ц) | |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Всё внешнее ПО также является метрологически значимым. Оно позволяет отображать результаты измерений через волоконно-оптический интерфейс. Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 2 -
значимого внешнего ПО
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
КОЭФФИЦИЕНТ-50 |
Номер версии (идентификационный номер) ПО |
v.1.0.0 |
Цифровой идентификатор ПО |
36B4162A950880C4782D7CB991DF8150 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом лазерной гравировки на лицевые панели измерителей, а также печатным способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документах: РУКЮ.411722.003РЭ «Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-501. Руководство по эксплуатации», РУКЮ.411722.001РЭ «Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-503. Руководство по эксплуатации», РУКЮ.411722.002РЭ «Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10”1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
РУКЮ.411722.001ТУ. Измерители параметров трансформаторов КОЭФФИЦИЕНТ-М. Технические условия.
Правообладательинститут
электронно-
институт
электронно-
Акционерное общество «Научно-исследовательский механических приборов» (АО «НИИЭМП»)
ИНН 5834054179
Юридический адрес: 440600, г. Пенза, ул. Каракозова, д. 44
Телефон (факс): (8412) 47-71-69, 47-72-86
Е-mail: gmetr@niiemp.ru
Web-сайт: www.niiemp.ru
Изготовитель
Акционерное общество «Научно-исследовательский механических приборов» (АО «НИИЭМП»)ИНН 5834054179
Адрес: 440600, г. Пенза, ул. Каракозова, д. 44
Телефон (факс): (8412) 47-71-69, 47-72-86
Е-mail: gmetr@niiemp.ru
Web-сайт: www.niiemp.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Правообладатель
институтэлектронно-
институт
электронно-
Акционерное общество «Научно-исследовательский механических приборов» (АО «НИИЭМП»)
ИНН 5834054179
Юридический адрес: 440600, г. Пенза, ул. Каракозова, д. 44
Телефон (факс): (8412) 47-71-69, 47-72-86
Е-mail: gmetr@niiemp.ru
Web-сайт: www.niiemp.ru
Измерители предназначены для измерений параметров трансформаторов напряжений, в том числе для оценки угла фазового сдвига между напряжениями, коэффициента трансформации, коэффициента мощности и сопротивления короткого замыкания.
Принцип работы измерителей основан на одновременном измерении силы тока, напряжения, угла сдвига фаз между сигналами и последующем вычислении необходимых параметров.
Конструкция измерителей выполнена в пластмассовом кейсе либо в металлическом прямоугольном корпусе.
Измерители выпускаются в следующих модификациях: КОЭФФИЦИЕНТ-М-501 (однофазный), КОЭФФИЦИЕНТ-М-503 (трёхфазный), КОЭФФИЦИЕНТ-М-2022Ц (трёхфазный), отличающихся количеством измерительных каналов, конструктивным исполнением, размещением органов управления. Связь измерителей с внешними устройствами осуществляется через волоконно-оптический интерфейс.
Фотографии общего вида, обозначение мест пломбирования от несанкционированного доступа, мест нанесения заводских номеров и мест нанесения знака утверждения типа представлены на рисунке 1.
Измерители КОЭФФИЦИЕНТ-М-501 и КОЭФФИЦИЕНТ-М-503 пломбируются от несанкционированного доступа нанесением мастики на головку винта, находящегося в нижней части корпуса. Измерители КОЭФФИЦИЕНТ-М-2022Ц пломбируется от несанкционированного доступа при помощи двух пломбировочных чашек, находящихся в нижнем углу передней и задней панелей, и наклеиванием пленочной пломбы сбоку корпуса в месте стыка верхней и нижней крышек корпуса.
Знак поверки непосредственно на измерители не наносится.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится рукописным способом в руководство по эксплуатации, методом лазерной гравировки на лицевую панель всех модификаций, а также на табличку, находящуюся на крышке корпуса модификаций КОЭФФИЦИЕНТ-М-501 и КОЭФФИЦИЕНТ-М-503.
Место нанесения
заводского номера и знака утверждения типа
![Внешний вид. Измерители параметров трансформаторов (КОЭФФИЦИЕНТ-М), http://oei-analitika.ru](../kurilka/type_si_html/2024-92264-24_files/2024-92264-24-1.jpg)
а)
![Внешний вид. Измерители параметров трансформаторов (КОЭФФИЦИЕНТ-М), http://oei-analitika.ru](../kurilka/type_si_html/2024-92264-24_files/2024-92264-24-2.jpg)
б)
Место нанесения заводского номера и знака утверждения типа
![Внешний вид. Измерители параметров трансформаторов (КОЭФФИЦИЕНТ-М), http://oei-analitika.ru](../kurilka/type_si_html/2024-92264-24_files/2024-92264-24-3.jpg)
в)

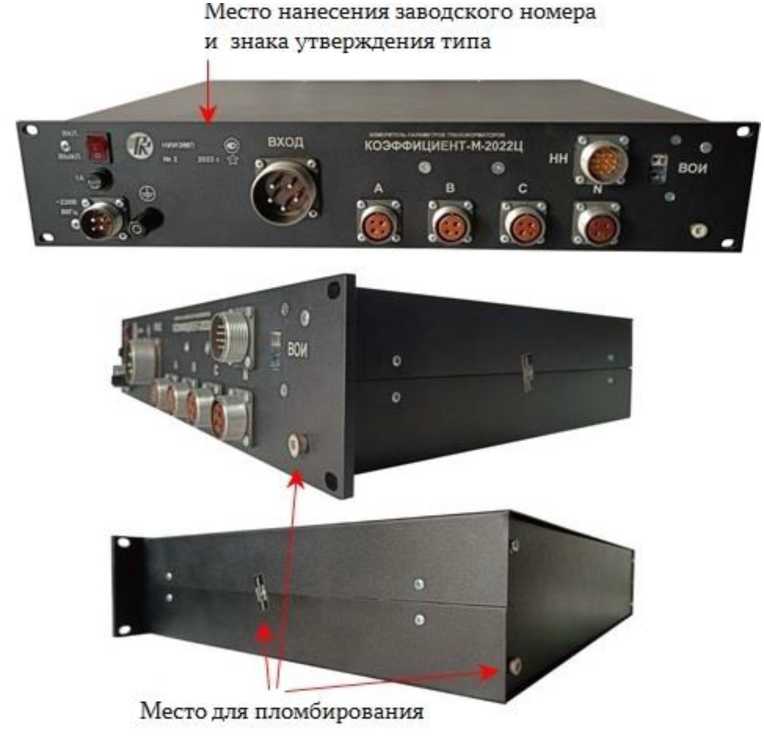

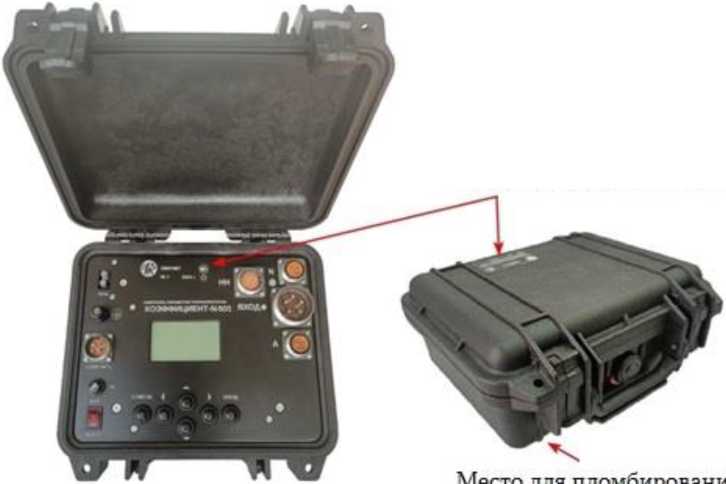

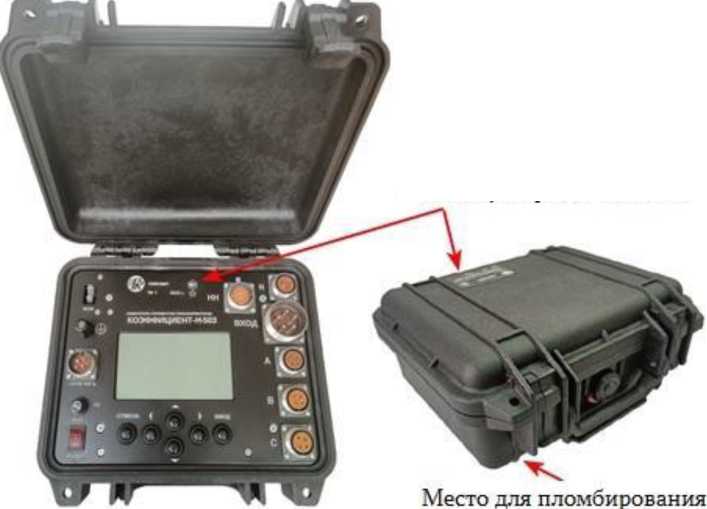

Рисунок 1 - Общий вид, обозначение мест пломбирования от несанкционированного доступа, мест нанесения заводского номера и знака утверждения типа
а) КОЭФФИЦИЕНТ-М-503; б) КОЭФФИЦИЕНТ-М-2022Ц; в) КОЭФФИЦИЕНТ-М-501
Комплект поставки представлен в таблицах 5-8.
Таблица 5 - Комплект поставки измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-50
Наименование |
Обозначение |
Количество |
Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-5 01 |
РУКЮ.411722.003 |
1 шт. |
Кабель питания КП 3 м |
РУКЮ.685631.033 |
1 шт. |
Кабель измерительный поверочный КИП1 1 м |
РУКЮ.685614.004 |
1 шт. |
Кабель измерительный поверочный КИП-НН 1 м |
РУКЮ.685612.003 |
1 шт. |
Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-501. Руководство по эксплуатации |
РУКЮ.411722.003РЭ |
1 экз. |
USB флеш-накопитель с программным обеспечением РУКЮ.00544 |
- |
1 шт. |
Комплект упаковочный |
РУКЮ.305612.530 |
1 шт. |
Таблица 6 - Комплект поставки измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-
503
Наименование |
Обозначение |
Количество |
Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-5 03 |
РУКЮ.411722.001 |
1 шт. |
Кабель питания КП 3 м |
РУКЮ.685631.033 |
1 шт. |
Кабель измерительный поверочный КИП3 1 м |
РУКЮ.685614.003 |
1 шт. |
Кабель измерительный поверочный КИП-НН 1 м |
РУКЮ.685612.003 |
1 шт. |
Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-503. Руководство по эксплуатации |
РУКЮ.411722.001РЭ |
1 экз. |
USB флеш-накопитель с программным обеспечением РУКЮ.00544 |
- |
1 шт. |
Комплект упаковочный |
РУКЮ.305612.528 |
1 шт. |
трансформаторов
измерителя
параметров
Таблица 7 - Комплект поставки
КОЭФФИЦИЕНТ-М-2022Ц
Наименование |
Обозначение |
Количество |
Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц |
РУКЮ.411722.002 |
1 шт. |
Кабель питания КП 3 м |
РУКЮ.685631.033 |
1 шт. |
Кабель измерительный поверочный КИП3 1 м |
РУКЮ.685614.003 |
1 шт. |
Кабель измерительный поверочный КИП-НН 1 м |
РУКЮ.685612.003 |
1 шт. |
Кабель волоконно-оптический КВО 4,5 м |
РУКЮ.685621.049 |
1 шт. |
Модуль интерфейсный USB-ВО1 (с кабелем USB) |
РУКЮ.468153.001 |
1 шт. |
Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц. Руководство по эксплуатации |
РУКЮ.411722.002РЭ |
1 экз. |
USB флеш-накопитель с программным обеспечением РУКЮ.00544 |
- |
1 шт. |
Комплект упаковочный |
РУКЮ.305612.529 |
1 шт. |
Таблица 8 -
для
й, поставляемые по
Наименование |
Обозначение |
Количество, шт. |
Кабель измерительный КИ3-2 2 м |
РУКЮ.685614.005 |
1 |
Кабель измерительный КИ3-5 5 м |
РУКЮ.685614.005-01 |
1 |
Кабель измерительный КИ3-10 10 м |
РУКЮ.685614.005-02 |
1 |
Кабель измерительный КИ3-15 15 м |
РУКЮ.685614.005-03 |
1 |
Кабель измерительный КИ3-30 30 м |
РУКЮ.685614.005-04 |
1 |
Кабель измерительный КИ3-50 50 м |
РУКЮ.685614.005-05 |
1 |
Кабель измерительный КИ3-НН-2 2 м |
РУКЮ.685612.004 |
1 |
Кабель измерительный КИ3-НН-5 5 м |
РУКЮ.685612.004-01 |
1 |
Кабель измерительный КИ3-НН-5 10 м |
РУКЮ.685612.004-02 |
1 |
Кабель измерительный КИ3-НН-15 15 м |
РУКЮ.685612.004-03 |
1 |
Кабель измерительный КИ3-НН-30 30 м |
РУКЮ.685612.004-04 |
1 |
Кабель измерительный КИ3-НН-50 50 м |
РУКЮ.685612.004-05 |
1 |
Кабель измерительный КИ1-2 2 м |
РУКЮ.685614.006 |
1 |
Кабель измерительный КИ1-5 5 м |
РУКЮ.685614.006-01 |
1 |
Кабель измерительный КИ1-10 10 м |
РУКЮ.685614.006-02 |
1 |
Кабель измерительный КИ1-15 15 м |
РУКЮ.685614.006-03 |
1 |
Кабель измерительный КИ1-30 30 м |
РУКЮ.685614.006-04 |
1 |
Кабель измерительный КИ1-50 50 м |
РУКЮ.685614.006-05 |
1 |
Кабель измерительный КИ1-НН-2 2 м |
РУКЮ.685612.005 |
1 |
Кабель измерительный КИ1-НН-5 5 м |
РУКЮ.685612.005-01 |
1 |
Кабель измерительный КИ1-НН-10 10 м |
РУКЮ.685612.005-02 |
1 |
Кабель измерительный КИ1-НН-15 15 м |
РУКЮ.685612.005-03 |
1 |
Кабель измерительный КИ1-НН-30 30 м |
РУКЮ.685612.005-04 |
1 |
Кабель измерительный КИ1-НН-50 50 м |
РУКЮ.685612.005-05 |
1 |
Кабель силовой КС3-2 2 м |
РУКЮ.685631.034 |
1 |
Кабель силовой КС3-5 5 м |
РУКЮ.685631.034-01 |
1 |
Кабель силовой КС3-10 10 м |
РУКЮ.685631.034-02 |
1 |
Кабель силовой КС1-2 2 м |
РУКЮ.685631.035 |
1 |
Кабель силовой КС1-5 5 м |
РУКЮ.685631.035-01 |
1 |
Кабель силовой КС1-10 10 м |
РУКЮ.685631.035-02 |
1 |
Кабель для закорачивания КЗ 1,5 м |
РУКЮ.685631.036 |
1 |
Кабель волоконно-оптический КВО 4,5 м |
РУКЮ.685621.049 |
1 |
Модуль интерфейсный с кабелем USB USB-ВО1 |
РУКЮ.468153.001 |
1 |
Сумка кабельная СК-1 |
- |
1 |
Сумка кабельная СК-2 |
- |
1 |
Сумка кабельная СК-3 |
- |
1 |
Ноутбук с «мышью» |
- |
1 |
представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | ||
1Диапазоны измерений среднеквадратического значения | |||
напряжения переменного тока первой гармоники, В | |||
- по входу «NABC» или «NA» |
от 50 до 500 | ||
- по входу «НН» |
от 0,5 до 5; от 5 до 50; от 50 до 500 | ||
Пределы допускаемой основной относительной погреш- |
U | ||
ности измерений среднеквадратического значения напря- |
± |
0,2 + 0,02 .h-K -1) | |
жения переменного тока первой гармоники, % |
U | ||
2Диапазоны измерений среднеквадратического значения |
от 0,005 до 0,05 | ||
силы переменного тока первой гармоники, А |
от 0,05 до 0,5 | ||
от 0,5 до 5 | |||
от 5 до 50 | |||
Пределы допускаемой основной относительной погреш- | |||
ности измерений среднеквадратического значения силы | |||
переменного тока первой гармоники, %, в диапазонах: |
I | ||
- от 0,005 до 0,05 А включ. |
± |
0,25 + 0,05 . ^K - 1) | |
- св. 0,05 до 0,5 А |
I | ||
- от 0,5 до 5 А |
±[ |
0,25 + 0,025 • (K- 1) | |
- от 5 до 50 А |
I | ||
Диапазон измерений угла фазового сдвига между напря- |
от -180 до +180 | ||
жением и током, ° | |||
Пределы допускаемой основной абсолютной погрешно- |
р |
UI | |
сти измерений угла фазового сдвига между напряжением |
± [0 |
Э,25 + 0,025 • (—К + -К) | |
и током, ° |
*- |
UI | |
3Диапазоны измерений активной электрической |
от 0,25^Кр до 25 (Ik = 0,05 А) | ||
мощности, Вт |
от 2,5^Кр до 250 (Ik = 0,5 А) | ||
(от 0,01-Ik-Uk-Kp до Ik-Uk-Kp) |
от |
25^Кр до 2500 (Ik = 5 А) | |
от 250^Кр до 25000 (Ik = 50 А) |
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, % |
± 0,5 + 0,025 • (UK + 1к - 2) + 0’6'(|Kp|-1)] |
Диапазон измерений частоты переменного напряжения и тока, Гц |
от 45 до 65 |
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающего воздуха от нормальной, на каждые 10 °С, в долях от основной |
0,3 |
Примечания. 1 Uk - верхний предел измерений напряжения равный 5; 50; 500 В
|
Таблица 4 - Технические
Наименование характеристики |
Значение |
Диапазон показаний коэффициента мощности Кр |
от -1,0 до +1,0 |
Коэффициент искажения синусоидальности измеряемого переменного тока, %, не более |
20 |
Максимальная потребляемая мощность от сети электропитания, В^А, не более |
15 |
Габаритные размеры, мм, не более (длина^ширина^высота): - КОЭФФИЦИЕНТ-М-501 |
275 X 255 X 130 |
- КОЭФФИЦИЕНТ-М-503 |
275 X 255 X 130 |
- КОЭФФИЦИЕНТ-М-2022Ц |
495 X 350 X 100 |
Масса, кг, не более: - КОЭФФИЦИЕНТ-М-501 |
3,5 |
- КОЭФФИЦИЕНТ-М-503 |
3,5 |
- КОЭФФИЦИЕНТ-М-2022Ц |
6,0 |
Нормальные условия: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха при +25 °С, % |
от 30 до 80 |
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
- напряжение питающей сети переменного тока, В |
от 215,6 до 224,4 |
- частота питающей сети, Гц |
от 49,5 до 50,5 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -15 до +45 |
- относительная влажность воздуха при +25 °С, % |
до 80 |
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
- напряжение питающей сети переменного тока, В |
от 198 до 242 |
- частота питающей сети, Гц |
от 49 до 51 |
