Номер по Госреестру СИ: 90997-24
90997-24 Установка для поверки киловольтметров
(УПК-140ПТ)
Назначение средства измерений:
Установка для поверки киловольтметров УПК-140ПТ (далее - установка) предназначена для генерации и измерений напряжений постоянного тока положительной полярности.
Возможно использование установки в качестве рабочего эталона 1 разряда при проведении поверки киловольтметров, измерительных систем, делителей напряжения и масштабных преобразователей напряжения, в соответствии с государственной поверочной схемой для средств измерений электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей).
Внешний вид.
Установка для поверки киловольтметров
Рисунок № 1
Внешний вид.
Установка для поверки киловольтметров
Рисунок № 2
Внешний вид.
Установка для поверки киловольтметров
Рисунок № 3
Внешний вид.
Установка для поверки киловольтметров
Рисунок № 4
Внешний вид.
Установка для поверки киловольтметров
Рисунок № 5
Внешний вид.
Установка для поверки киловольтметров
Рисунок № 6
Внешний вид.
Установка для поверки киловольтметров
Рисунок № 7
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения БИ
Идентификационные данные (признаки) |
Значение |
Идентификационные данные ПО |
bi140pt.hex |
Версия ПО |
не ниже 1.0.0.0 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные программного обеспечения БУ
Идентификационные данные (признаки) |
Значение |
Идентификационные данные ПО |
bu140pt.hex |
Версия ПО |
не ниже 1.0.0.0 |
Цифровой идентификатор ПО |
- |
Таблица 3 - Идентификационные данные программного обеспечения программы управления
Идентификационные данные (признаки) |
Значение |
Идентификационные данные ПО |
Управление УПК-140ПТ |
Версия ПО |
не ниже 1.0.0.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом лазерной маркировки на верхние панели БИ, БУ, на основании ДНВ, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.4 «Устройство и работа» документа «Установка для поверки киловольтметров УПК-140ПТ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ».
ПравообладательАкционерное общество «Научно-исследовательский институт электронно
механических приборов» (АО «НИИЭМП»)
ИНН 5834054179
Юридический адрес: 440600, г. Пенза, ул. Каракозова, д. 44
Телефон: +7 (8412) 47-71-69, +7 (8412) 47-72-86
Web-сайт: www.niiemp.ru
Е-mail: gmetr@niiemp.ru
Изготовитель
Акционерное общество «Научно-исследовательский институт электронно
механических приборов» (АО «НИИЭМП»)
ИНН 5834054179
Адрес: 440600, г. Пенза, ул. Каракозова, д. 44
Телефон: +7 (8412) 47-71-69, +7 (8412) 47-72-86
Web-сайт: www.niiemp.ru
Е-mail: gmetr@niiemp.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Акционерное общество «Научно-исследовательский институт электронномеханических приборов» (АО «НИИЭМП»)
ИНН 5834054179
Юридический адрес: 440600, г. Пенза, ул. Каракозова, д. 44
Телефон: +7 (8412) 47-71-69, +7 (8412) 47-72-86
Web-сайт: www.niiemp.ru
Е-mail: gmetr@niiemp.ru
Принцип действия установки при генерации напряжения основан на преобразовании напряжения питания в напряжение постоянного тока с регулируемой амплитудой, которое при помощи умножителя увеличивается до необходимого уровня. Принцип действия установки при измерении напряжения основан на методе емкостно-омического деления с последующим измерением цифровым вольтметром.
Установка состоит из управляемого источника высокого напряжения Spellman SLS160P2000/NSS/DPM4 (далее - УИВН), блока управления БУ-140ПТ (далее - БУ), делителя напряжения высоковольтного ДНВ-140А (далее - ДНВ), блока измерительного БИ-140ПТ (далее - БИ), трехфазного понижающего трансформатора ТСЗИ-4,0 380/220 (далее -трансформатор) и персонального компьютера (далее - ПК).
УИВН состоит из блока инвертора и блока высокого напряжения. На задней панели блока инвертора имеется табличка с техническими данными, на которой напечатан методом лазерной маркировки серийный номер в виде буквенно-цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Для питания УИВН используется трансформатор, понижающий напряжение сети питания с 380 В до 220 В. На верхней крышке трансформатора имеется табличка с техническими данными, на которой напечатан типографским методом заводской номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
БУ преобразует команды ПК в управляющие сигналы УИВН и формирует управляющее напряжение, пропорциональное высокому напряжению УИВН.
БИ измеряет напряжение, поступающее с ДНВ, и передаёт результат в ПК.
На верхнюю крышку корпуса БУ и БИ нанесены методом лазерной маркировки их заводские номера в виде цифровых обозначений, однозначно идентифицирующие данные экземпляры.
ДНВ состоит из резисторов и конденсаторов на печатных платах, размещенных в корпусе, оболочка которого состоит из высоковольтного электрода, основания и диэлектрического цилиндра.
На основании ДНВ находится табличка с техническими данными, на которой напечатан заводской номер методом лазерной маркировки в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
БУ и БИ пломбируются от несанкционированного доступа нанесением мастики на головку винта, соединяющего верхнюю и нижнюю части корпуса, расположенного в верхней его части под заглушкой. Блок инвертора и делитель напряжений пломбируются от несанкционированного доступа нанесением наклеек.
К установке данного типа относится установка для поверки киловольтметров УПК-140ПТ с заводским № 001, состоящая из:
- управляемого источника высокого напряжения Spellman SLS160P2000/NSS/DPM4 (блок инвертора, с заводским № 135400150-A00001, и блок высокого напряжения, с заводским № 135629428-B00001);
- блока управления БУ-140ПТ с заводским № 001;
- делителя напряжения высоковольтного ДНВ-140А с заводским № 001;
- блока измерительного БИ-140ПТ с заводским № 001;
- трехфазного понижающего трансформатора ТСЗИ-4,0 380/220 с заводским № 40032313;
- персонального компьютера.
Нанесение знака поверки на установку не предусмотрено.
Общий вид установки, обозначение мест пломбирования от несанкционированного доступа (А), мест нанесения заводских и серийных номеров (Б), и мест нанесения знака утверждения типа (В) представлены на рисунках 1 и 2.

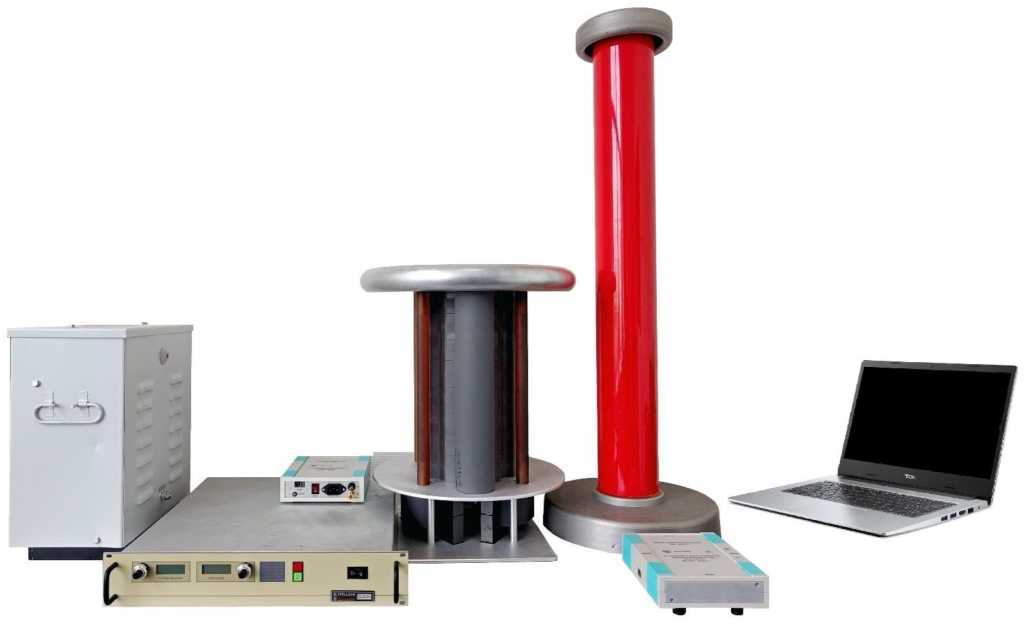

Рисунок 1 - Общий вид установки
а)
в)
д)
е)

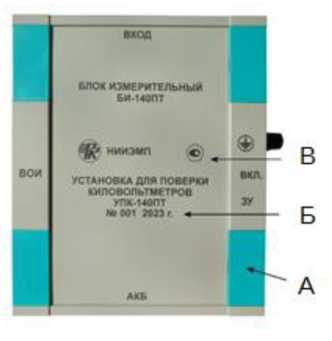

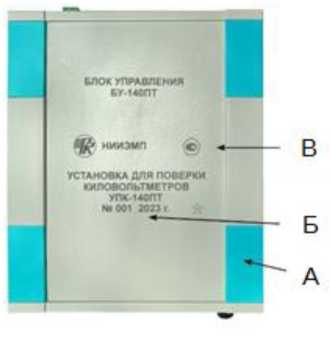

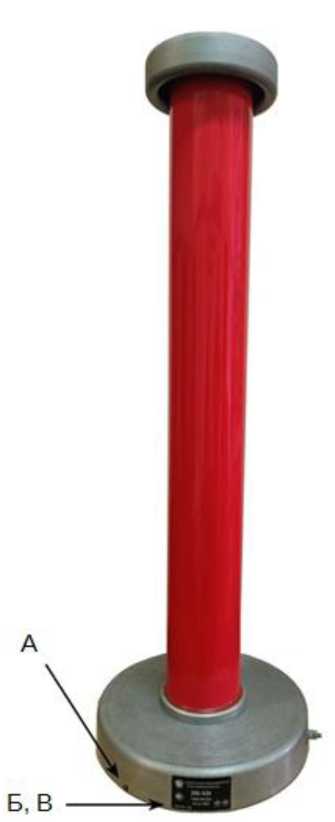

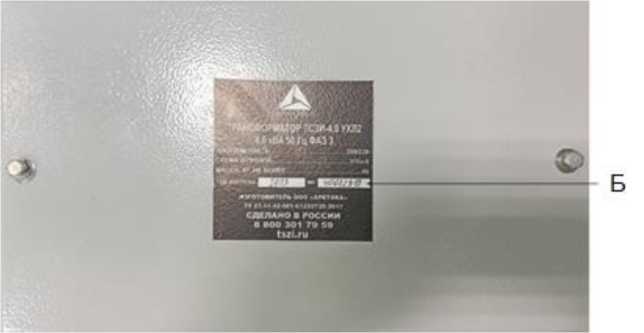

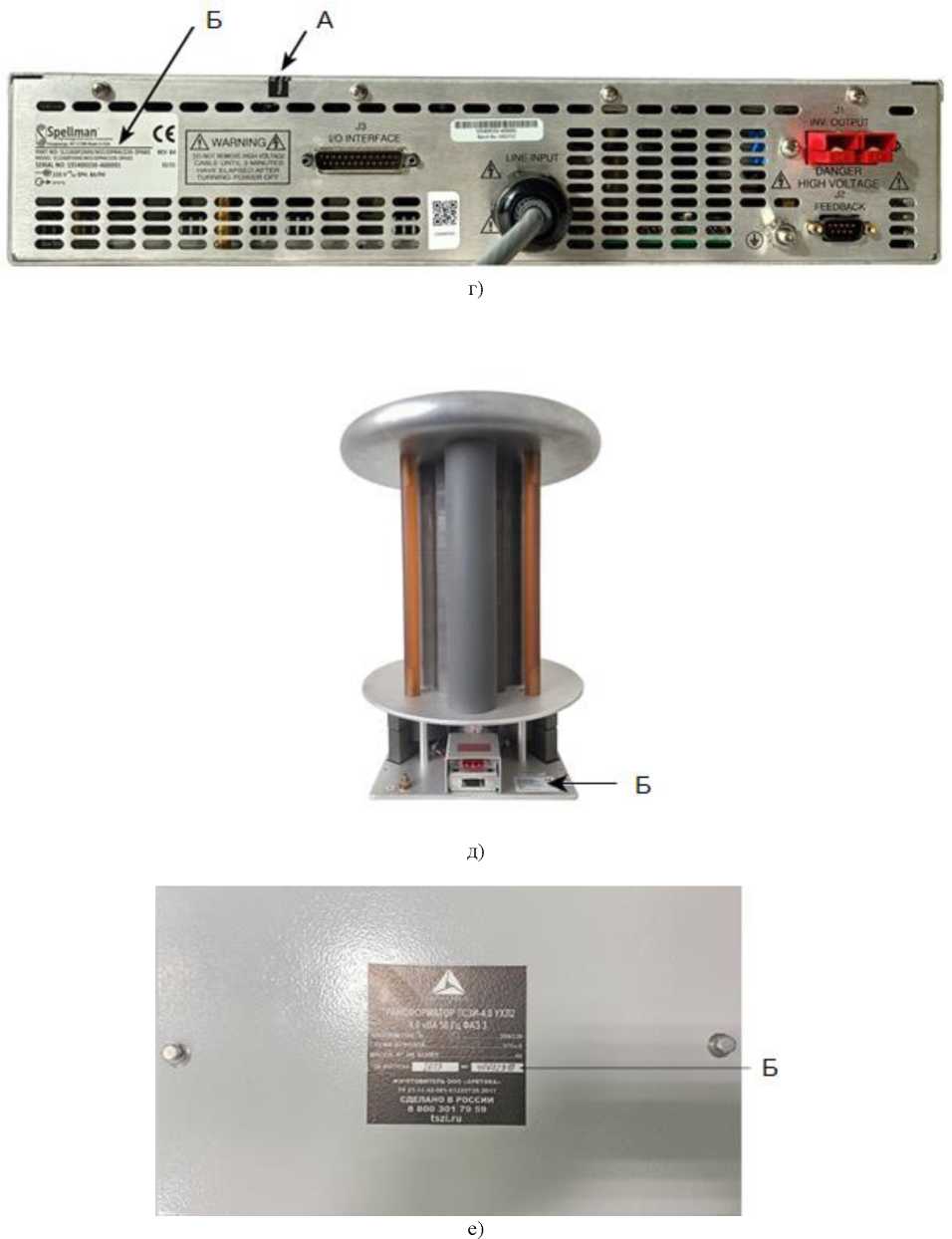

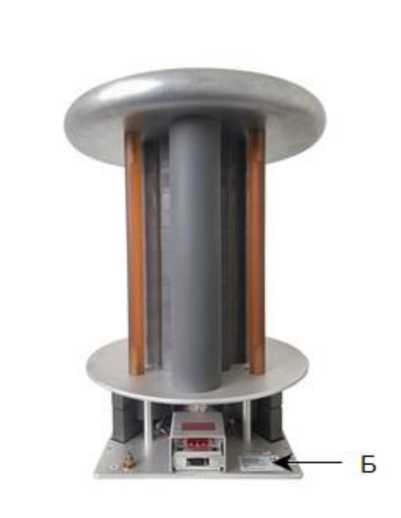

Рисунок 2 - Обозначение мест пломбирования от несанкционированного доступа, мест нанесения заводских и серийных номеров и мест нанесения знака утверждения типа а) БИ-140ПТ; б) БУ-140ПТ; в) ДНВ-140А; г) блока инвертора (вид сзади);
д) блока высокого напряжения; е) ТСЗИ-4,0 380/220
Таблица 6 -
Наименование |
Обозначение |
Количество, шт./экз. |
Блок измерительный БИ-140ПТ |
РУКЮ.411134.002 |
1 |
Делитель напряжения высоковольтный ДНВ-140А |
РУКЮ.411522.008 |
1 |
Блок управления БУ-140ПТ |
РУКЮ.465277.001 |
1 |
УИВН Spellman SLS160P2000/NSS/DPM4 |
SLS160P2000 |
1 |
Кабель БУ-УИВН 0,2 м. |
РУКЮ.685666.003 |
1 |
Трансформатор трехфазный понижающий ТСЗИ-4,0 380/220 |
ТСЗИ |
1 |
Кабель питания трехфазный 3 м |
РУКЮ.685631.037 |
1 |
Провод высоковольтный 1,2 м |
РУКЮ.685651.002 |
2 |
Модуль интерфейсный с кабелем USB 1.^В-ВО1 |
РУКЮ.468153.001 |
2 |
Кабель волоконно-оптический HFBR-RTD45DZ 4,5 м |
HFBR-RTD45DZ |
2 |
Провод заземления 3 м |
РУКЮ.685631.038 |
4 |
Провод заземления 1,2 м |
РУКЮ.685631.039 |
1 |
Кабель питания Gembird PC-186-VDE, 1,8 м |
PC-186-VDE |
1 |
Зарядное устройство для Li-Ion аккумуляторных батарей (12,6В, 2А) |
ZF120A-1262000 |
1 |
ПК (ноутбук) с ПО |
A114-33-P8C4 |
1 |
Компьютерная мышь |
OMW122 |
1 |
Руководство по эксплуатации |
РУКЮ.411723.008РЭ |
1 |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон генерации и измерений напряжения постоянного тока положительной полярности, кВ |
от 1 до 140 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока положительной полярности, % |
± 0,1 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжения переменного тока, В |
от 196 до 242 и от 342 до 418 |
- частота переменного тока, Гц |
от 49,5 до 50,5 |
Условия применения: | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры (высота х ширина х глубина), мм, не | |
более |
89 х 483 х 483 |
- блока инвертора |
560 х 200 х 200 |
- блока высокого напряжения |
1100 х 360 х 400 |
- ДНВ-140А |
55 х 205 х 200 |
- БИ-140ПТ |
55 х 205 х200 |
- БУ-140ПТ |
415 х 275 х 435 |
- ТСЗИ-4,0 380/220 |
20 х 330 х 240 |
- персонального компьютера |
Наименование характеристики |
Значение |
Масса установки, кг, не более - блока инвертора |
10 |
- блока высокого напряжения |
38 |
- ДНВ-140А |
28 |
- БИ-140ПТ |
1,3 |
- БУ-140ПТ |
1 |
- ТСЗИ-4,0 380/220 |
48 |
- персонального компьютера |
3 |
Средний срок службы, лет |
8 |
Средняя наработка на отказ, ч |
9000 |
