Номер по Госреестру СИ: 82249-21
82249-21 Киловольтметры цифровые
(СКВ)
Назначение средства измерений:
Киловольтметры цифровые СКВ (далее - киловольтметры) предназначены для измерений напряжения переменного и постоянного тока.
Внешний вид.
Киловольтметры цифровые
Рисунок № 1
Внешний вид.
Киловольтметры цифровые
Рисунок № 2
Внешний вид.
Киловольтметры цифровые
Рисунок № 3
Внешний вид.
Киловольтметры цифровые
Рисунок № 4
Внешний вид.
Киловольтметры цифровые
Рисунок № 5
Внешний вид.
Киловольтметры цифровые
Рисунок № 6
Внешний вид.
Киловольтметры цифровые
Рисунок № 7
Внешний вид.
Киловольтметры цифровые
Рисунок № 8
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Иден тифи кацио нные данн ые (приз наки) |
Значение |
Иден тифи кацио нные данн ые ПО |
SKV |
Верс ия ПО |
не ниже v 1.0.0.0 |
Цифр овой идент ифик атор ПО |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом лазерной маркировки на этикетку, наклеиваемую на нижнюю панель блока измерительного и печатным способом на титульный листа руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 руководства по эксплуатации.Нормативные и технические документы
Принцип действия киловольтметров основан на методе емкостно-омического деления с последующей передачей сигнала измерительной информации на устройства обработки и отображения полученных результатов.
Киловольтметры состоят из делителя напряжения высоковольтного ДНВ-ХА (далее -ДНВ), где Х - предельное значение диапазона измерений напряжений постоянного тока и блока измерительного (далее - БИ). Дополнительно, по отдельному заказу, киловольтметры могут комплектоваться устройствами управления и индикации (далее - УУИ).
Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. БИ и УУИ вариант «Н» выполнены в пластиковом корпусе с разъемами, антенной и ЖК-дисплеем. УУИ вариант «СТ» выполнен в металлическом корпусе с разъемами, антенной и ЖК-дисплеем.
ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель (далее - ИК). БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.
Киловольтметры выпускаются в следующих модификациях:
СКВ - Х - Х - X
Варианты исполнения:
___ "И" - исходный
"Н" - настольный
"Г" - гаджет
"СТ" - стационарный
__________ Пределы допускаемой основной погрешности измерений 0,25 или 0,5 (±0,25 или ±0,5 %)
------------------ Предельное значение диапазона измерений напряжения постоянного тока, кВ
Тип киловольтметра
В исполнении «И» в состав киловольтметра входят только ДНВ и БИ.
Киловольтметры в исполнении «Н», «Г» и «СТ» дополнительно комплектуются УУИ, позволяющим осуществлять обмен данными с БИ и ПК. УУИ поставляются в вариантах исполнения: «Н», «Г» и «СТ». В варианте «Г» в качестве УУИ может использоваться смартфон, планшет или ПК с установленным специальным ПО.
Нанесение знака поверки на киловольтметр не предусмотрено.
Общий вид средства измерений приведен на рисунках с 1 по 4.
Обозначение мест пломбировки от несанкционированного доступа приведено на рисунке 5.

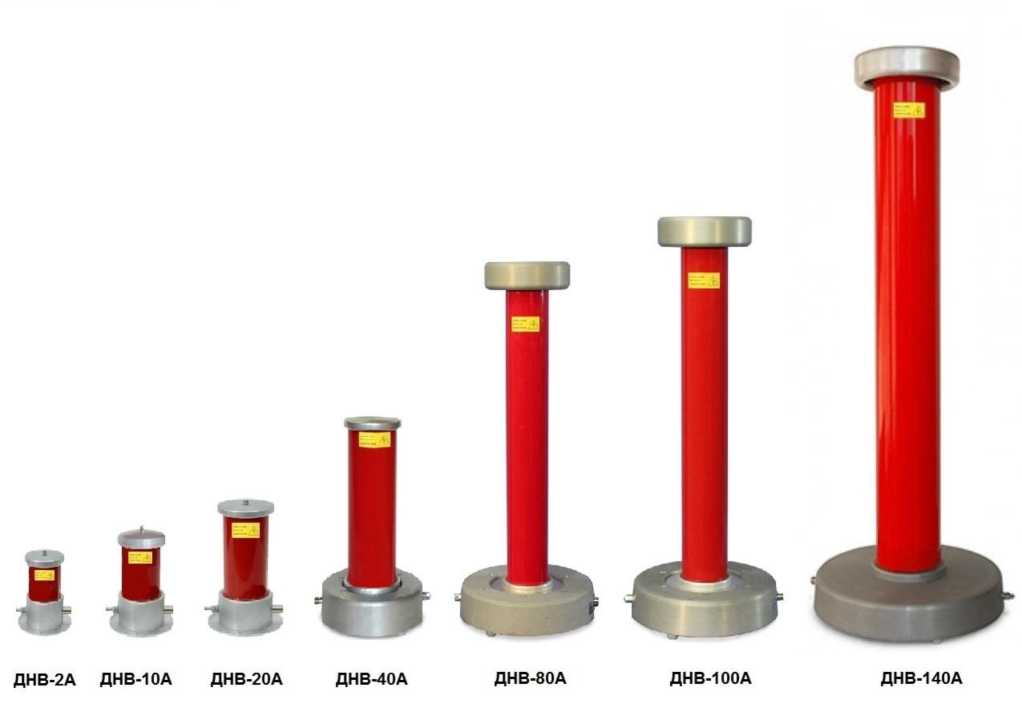

Рисунок 1 - Общий вид делителей напряжения высоковольтных

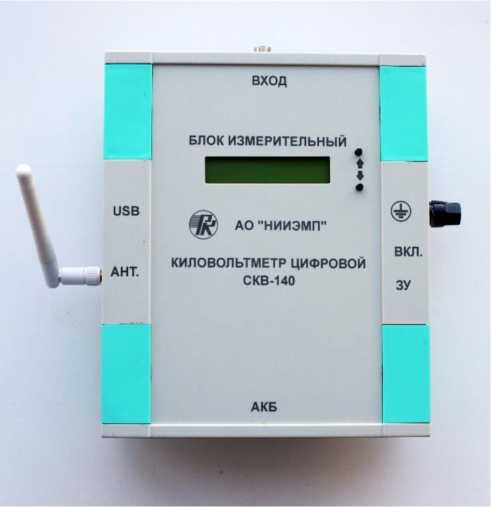

Рисунок 2 - Общий вид блока измерительного

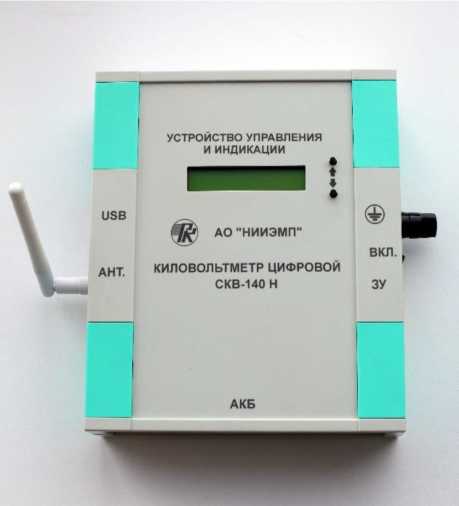

Рисунок 3 - Общий вид устройства управления и индикации вариант исполнения «Н»

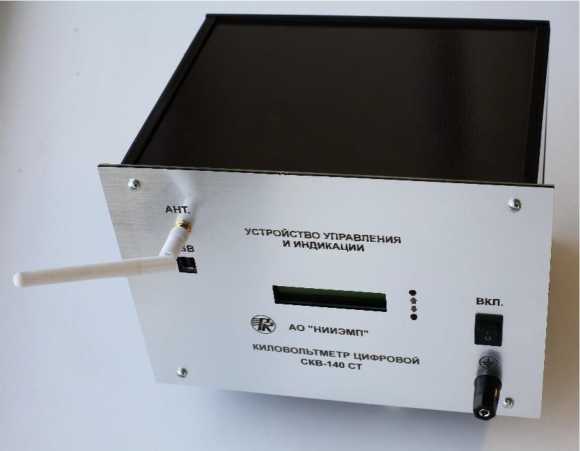

Рисунок 4 - Общий вид устройства управления и индикации вариант исполнения «СТ»
в)
Место пломбировки
вкл.
АО "НИИЭМП"
КИЛОВОЛЬТМЕТР ЦИФРОВОЙ
СКВ-140 СТ
USB и
УСТРОЙСТВО УПРАВЛЕНИЯ И ИНДИКАЦИИ
г)

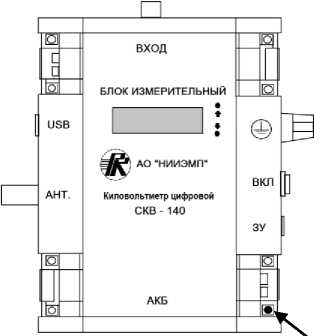

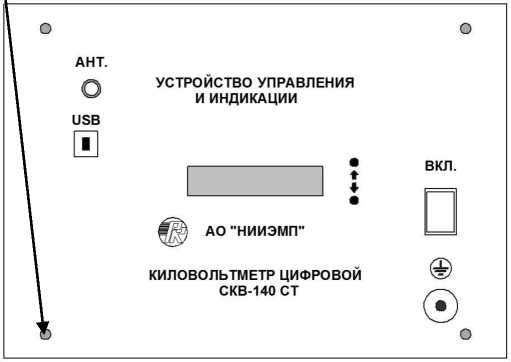

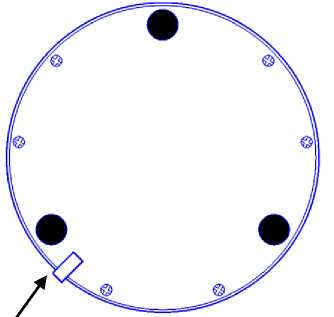

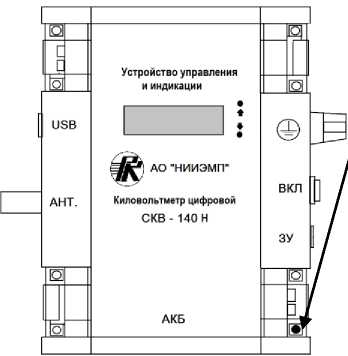

а - вид сверху БИ; б - вид снизу ДНВ; в - вид сверху УУИ вариант «Н»; г - вид спереди УУИ вариант «СТ».
Рисунок 5 - Обозначение мест пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Делитель напряжения высоковольтный |
ДНВ-ХА* |
1 шт. |
Блок измерительный (с антенной) |
РУКЮ.411116.008 |
1 шт. |
Зарядное устройство |
1 шт. | |
Кабель интерфейсный USB 2.0 (длиной до 1,8 м) |
1 шт. | |
Кабель измерительный (длина до 5 м) |
РУКЮ 685641.031 |
1 шт. |
Провод заземления (длиной 2 м) |
РУКЮ.685666.002 |
1 шт. |
USB-флэш с Руководством по эксплуатации киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для USB и Bluetooth - интерфейсов, а также для ОС Windows и Android. |
РУКЮ.00 464 |
1 шт. |
Ящик упаковочный |
РУКЮ.321231.004 |
1 шт. |
Наименование |
Обозначение |
Количество |
Планшет (только для модификаций СКВ-Х-Х-Г) | ||
Устройство управления и индикации в исполнениях "Н" (с антенной) (только для модификаций СКВ-Х-Х-Н) |
РУКЮ 464425.001 |
1 шт. |
Устройство управления и индикации в исполнениях "Н" или "СТ" (с антенной) (только для модификаций СКВ-Х-Х-СТ) |
РУКЮ 464422.001 |
1 шт. |
Модуль интерфейса Bluetooth (опционально) |
1 шт. | |
Киловольтметры цифровые СКВ. Руководство по эксплуатации |
РУКЮ.411116.001 РЭ |
1 экз. |
Киловольтметры цифровые СКВ. Методика поверки |
М |
1 экз. |
Примечание: * Х - предельное значение диапазона измерений напряжений постоянного тока |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений напряжения постоянного тока, кВ - модификация СКВ-2-Х-Х |
от 0,01 до 2,00 |
- модификация СКВ-10-Х-Х |
от 0,1 до 10,0 |
- модификация СКВ-20-Х-Х |
от 1 до 20 |
- модификация СКВ-40-Х-Х |
от 1 до 40 |
- модификация СКВ-80-Х-Х |
от 1 до 80 |
- модификация СКВ-100-Х-Х |
от 1 до 100 |
- модификация СКВ-140-Х-Х |
от 1 до 140 |
Диапазон измерений напряжения переменного тока, кВ - модификация СКВ-2-Х-Х |
от 0,01 до 1,40 |
- модификация СКВ-10-Х-Х |
от 0,1 до 7,0 |
- модификация СКВ-20-Х-Х |
от 1 до 14 |
- модификация СКВ-40-Х-Х |
от 1 до 30 |
- модификация СКВ-80-Х-Х |
от 1 до 55 |
- модификация СКВ-100-Х-Х |
от 1 до 70 |
- модификация СКВ-140-Х-Х |
от 1 до 100 |
Пределы допускаемой относительной погрешности |
±(0,25+0,125 х [(ип/их)-1])* |
измерений напряжения постоянного и переменного тока, % |
или |
±(0,5+0,25 х [(ип/их)-1])* | |
Номинальная частота переменного тока, Гц |
50 |
Примечание: * Un - предельное значение диапазона измерений напряжения; Ux - измеренное значение напряжения.
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия применения:
|
от +15 до +25 от 10 до 80 от 84 до 106 |
Габаритные размеры, мм, не более
|
190 х 100 х 140 280 х 100 х 140 280 х 100 х 140 360 х 180 х 220 690 х 250 х 290 740 х 250 х 290 1100 х 360 х 400 55 х 205 х 200 55 х 205 х 200 180 х 240 х 210 |
Масса, кг, не более
| |
Средний срок службы, лет Средняя наработка на отказ, ч |
