Номер по Госреестру СИ: 92107-24
92107-24 Микрометры
(ГТО)
Назначение средства измерений:
Микрометры ГТО (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры
Рисунок № 1
Внешний вид.
Микрометры
Рисунок № 2
Внешний вид.
Микрометры
Рисунок № 3
Внешний вид.
Микрометры
Рисунок № 4
Внешний вид.
Микрометры
Рисунок № 5
Внешний вид.
Микрометры
Рисунок № 6
Внешний вид.
Микрометры
Рисунок № 7
Внешний вид.
Микрометры
Рисунок № 8
Внешний вид.
Микрометры
Рисунок № 9
Внешний вид.
Микрометры
Рисунок № 10
Общие сведения
Дата публикации - 21.05.2024
Срок свидетельства - 13.05.2029
Номер записи - 193966
ID в реестре СИ - 1416326
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Микрометр ГТО МК 50-75 мм, Микрометр ГТО МК 400-500 мм, Микрометр ГТО МК 300-400 мм, Микрометр ГТО МК 300 мм, Микрометр ГТО МК 275-300 мм, Микрометр ГТО МК 250-275 мм, Микрометр ГТО МК 25-50 мм, 0,01 мм, Микрометр ГТО МК 25-50 мм, Микрометр ГТО МК 225-250 мм, Микрометр ГТО МК 200-225 мм, Микрометр ГТО МК 175-200 мм, Микрометр ГТО МК 150-175 мм, Микрометр ГТО МК 125-150 мм, Микрометр ГТО МК 100-125 мм, Микрометр ГТО МК 0-25 мм, 0,01 мм, Микрометр ГТО МК 0-25 мм, Микрометр ГТО МК 0-25 0,01 мм, Микрометр МК-100 кл.1 MO1000101, ГТО, мод.МКЦ 100, ГТО, мод. МКЦ 75,
Производитель
Изготовитель - ANHUI MEASURING TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 321
Выдано извещений - 7
Кол-во периодических поверок - 152
Кол-во средств измерений - 87
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1170 от 2024.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1170 от 2024.05.13 «Об утверждении типов средств измерений»
№1205 от 2024.05.20 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 мая 2024 г. № 1170 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Микрометры (ГТО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ANHUI MEASURING TOOLS COMPANY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92107-24 13.05.2029 |
Микрометры, ГТО ANHUI MEASURING TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96765-25 28.10.2030 |
Нутромеры индикаторные, ГТО ANHUI MEASURING TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Микрометры (ГТО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 88 | 7 | 29 | 59 | 0 | 88 | 29 | 59 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 40 | 22 | 18 | 0 | 40 | 22 | 18 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 117 | 1 | 116 | 1 | 0 | 117 | 116 | 1 | ||
| ДЦМ ОКТ ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 12 | 1 | 0 | 12 | 1 | 12 | 0 | 12 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ЭТАЛОНТЕХ" (RA.RU.430288) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЦМИДИМ" (RA.RU.314725) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 3 | 1 | 2 | 1 | 1 | 3 | 2 | 1 | |
| ООО "ИЖОРАРЕМСЕРВИС" (RA.RU.311238) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Микрометры (ГТО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия ANHUI MEASURING TOOLS COMPANY «Микрометры».
ПравообладательANHUI MEASURING TOOLS COMPANY, КНР
Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. манcарда/XШA/33Б
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих моделей:
-
- МК - с отсчетом показаний по шкалам стебля и барабана;
-
- МКЦ - с отсчетом показаний по электронному цифровому устройству.
Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.
Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские (нерегулируемые), а более 300 мм -сферические (регулируемые).
К данному типу средств измерений относятся микрометры торговой марки «ГТО».
Торговый знак
наносится на паспорт микрометров типографским методом, на теплоизоляционную накладку, скобу или барабан микрометрической головки микрометра краской или лазерной маркировкой.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся краской, методом деформации или лазерной маркировкой в местах, указанных на рисунке 13.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование микрометров от несанкционированного доступа не предусмотрено. Общий вид микрометров указан на рисунках 1 - 12.
Рисунок 1 - Общий вид микрометров модели МК

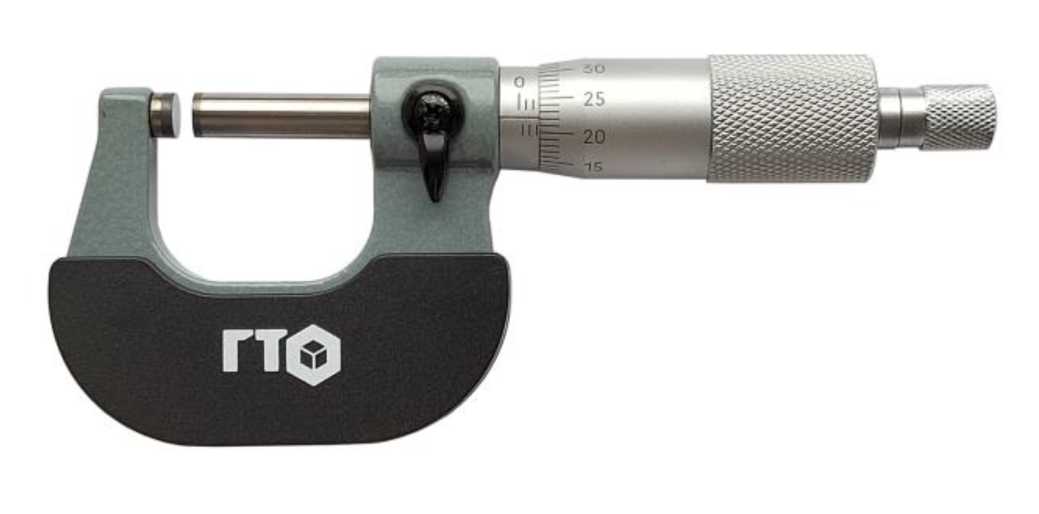

Рисунок 2 - Общий вид микрометров модели МК

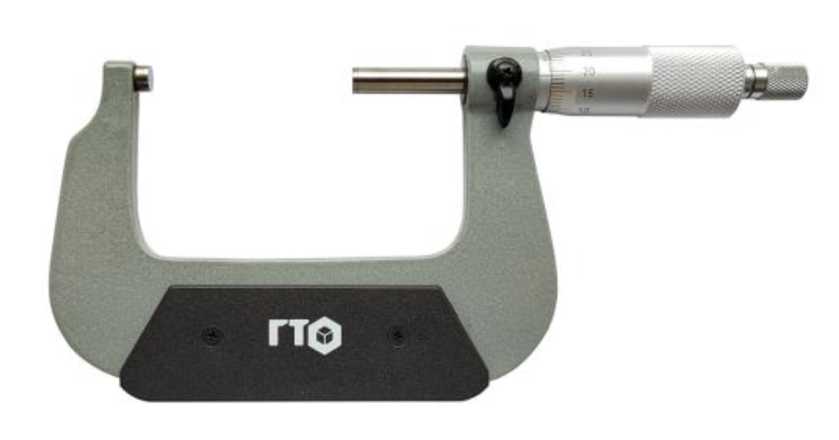

Рисунок 3 - Общий вид микрометров модели МК

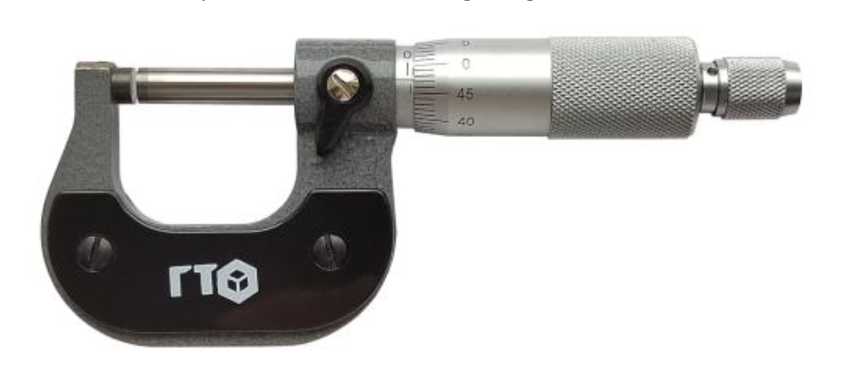

Рисунок 4 - Общий вид микрометров модели МК

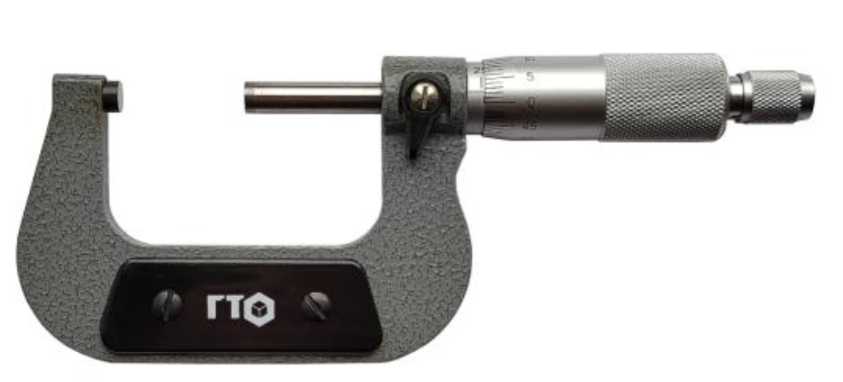

Рисунок 5 - Общий вид микрометров модели МК

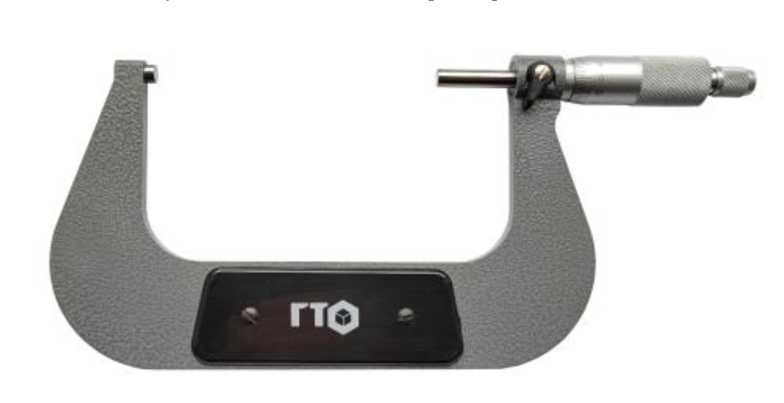

Рисунок 6 - Общий вид микрометров модели МК

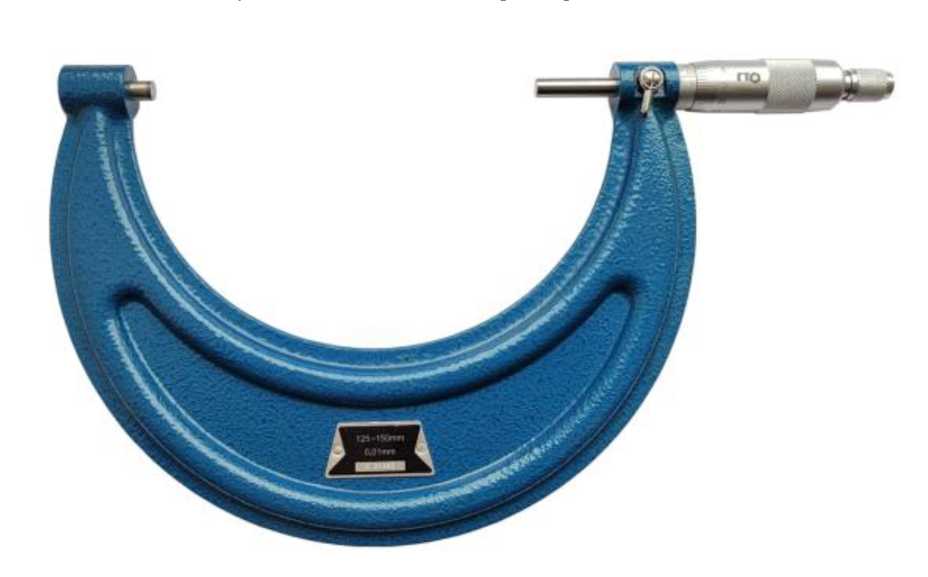

Рисунок 7 - Общий вид микрометров модели МК

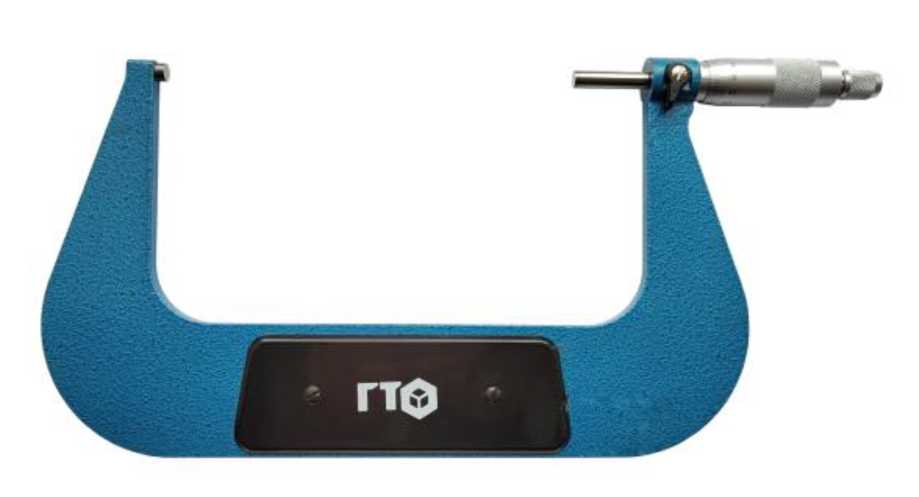

Рисунок 8 - Общий вид микрометров модели МК

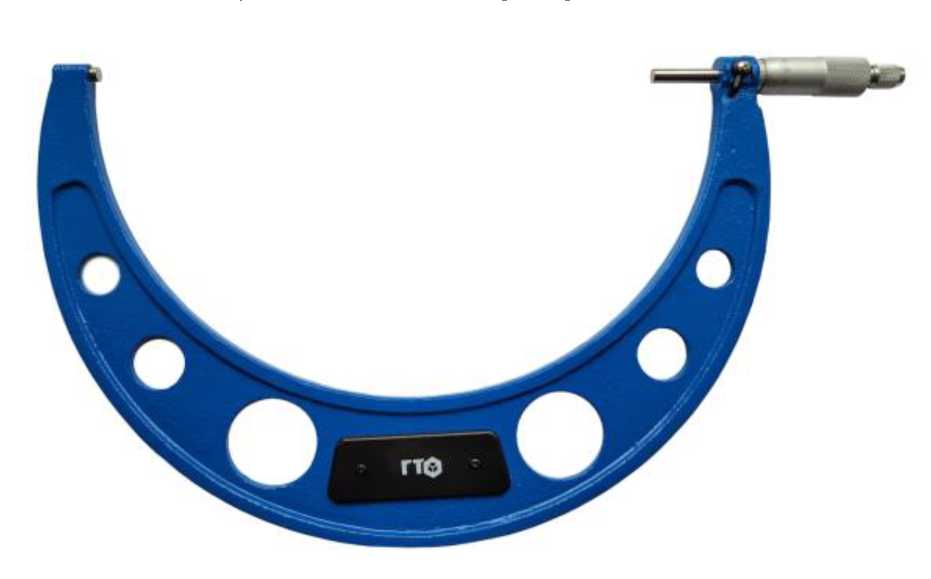

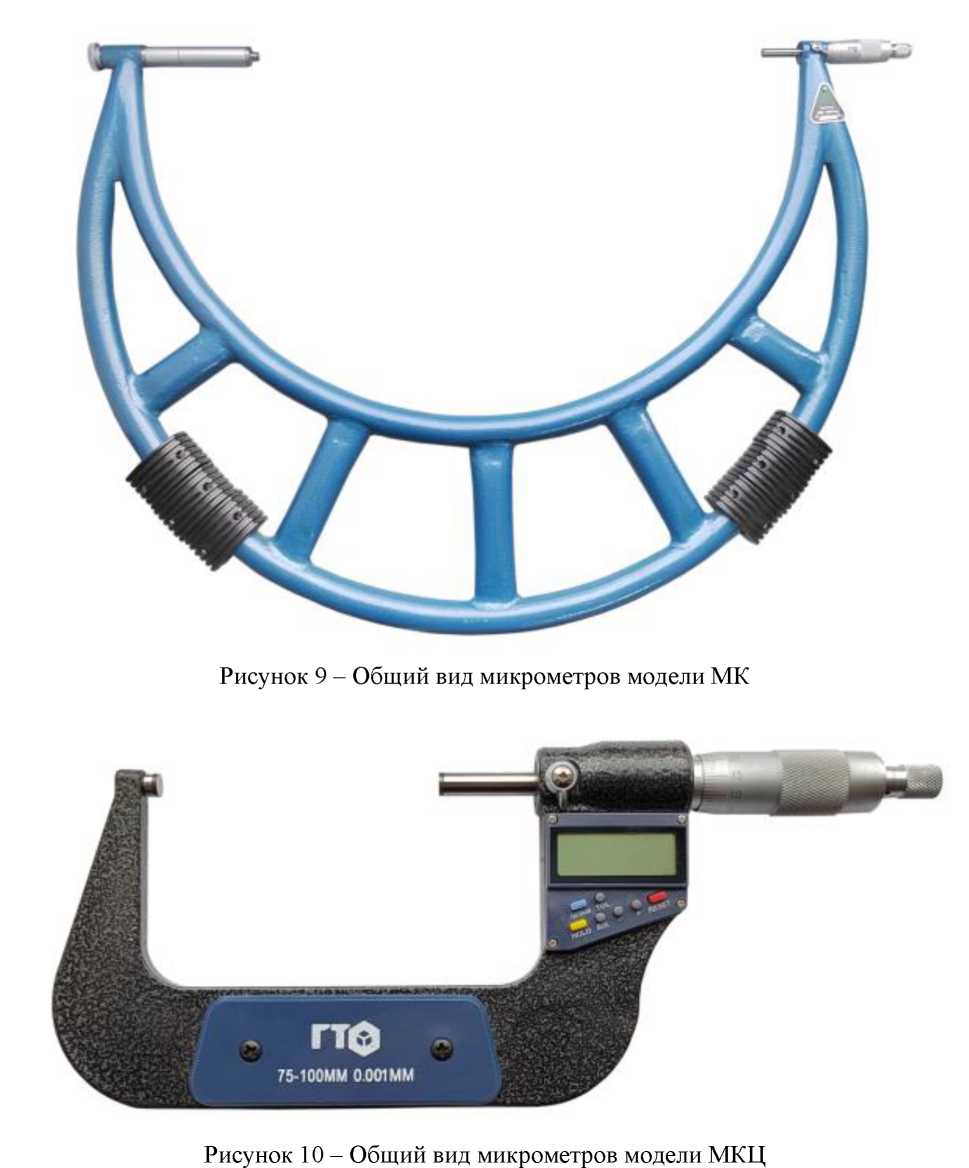

Рисунок 9 - Общий вид микрометров модели МК
Рисунок 10 - Общий вид микрометров модели МКЦ

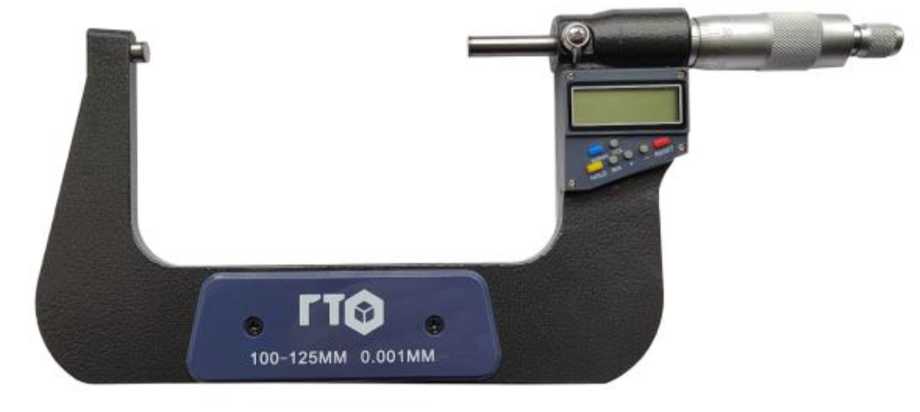

Рисунок 11 - Общий вид микрометров модели МКЦ

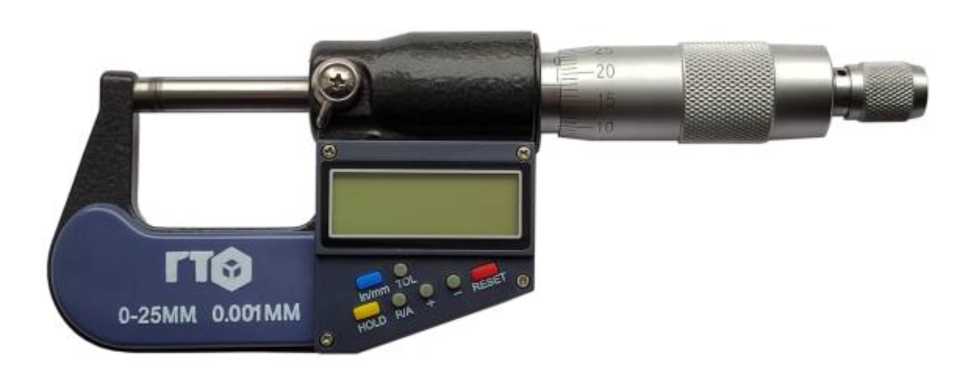

Рисунок 12 - Общий вид микрометров модели МКЦ
Место нанесения заводского номера

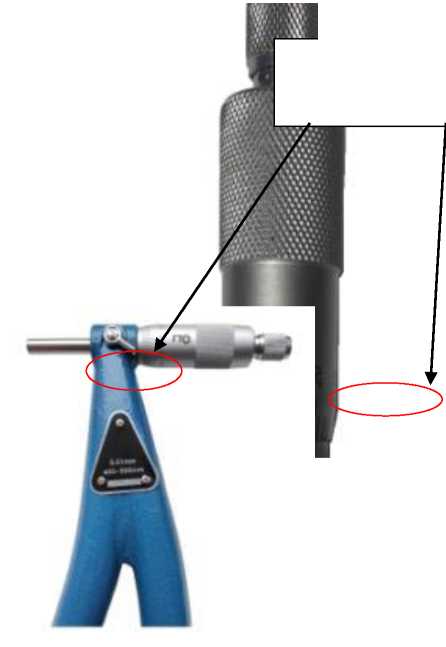

Рисунок 13 - Места нанесения заводского номера
Лист № 8 Всего листов 10
Таблица 1 - Метрологические характеристики микрометров
|
Модель |
Диапазон измерений, мм |
Значение отсчета по шкалам стебля и барабана (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности, мм |
Допуск параллельности измерительных поверхностей, мкм |
|
МК |
От 0 до 25 |
0,01 |
±0,004 |
1,5 |
|
От 25 до 50 |
0,01 |
±0,004 |
2,1 | |
|
От 50 до 75 |
0,01 |
±0,005 |
3,0 | |
|
От 75 до 100 |
0,01 |
±0,005 |
3,0 | |
|
От 100 до 125 |
0,01 |
±0,006 |
3,0 | |
|
От 125 до 150 |
0,01 |
±0,006 |
3,0 | |
|
От 150 до 175 |
0,01 |
±0,007 |
3,0 | |
|
От 175 до 200 |
0,01 |
±0,007 |
3,0 | |
|
От 200 до 225 |
0,01 |
±0,008 |
4,0 | |
|
От 225 до 250 |
0,01 |
±0,008 |
4,0 | |
|
От 250 до 275 |
0,01 |
±0,009 |
5,0 | |
|
От 275 до 300 |
0,01 |
±0,009 |
5,0 | |
|
От 300 до 400 |
0,01 |
±0,011 |
5,0 | |
|
От 400 до 500 |
0,01 |
±0,013 |
7,0 | |
|
От 500 до 600 |
0,01 |
±0,014 |
7,0 | |
|
МКЦ |
От 0 до 25 |
0,001 |
±0,004 |
1,5 |
|
От 25 до 50 |
0,001 |
±0,004 |
2,1 | |
|
От 50 до 75 |
0,001 |
±0,005 |
3,0 | |
|
От 75 до 100 |
0,001 |
±0,005 |
3,0 | |
|
От 100 до 125 |
0,001 |
±0,006 |
3,0 | |
|
От 125 до 150 |
0,001 |
±0,006 |
3,0 |
Таблица 2 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм |
|
25, 50, 75 |
±1,5 |
0,50 |
|
100, 125 |
±2,0 |
0,75 |
|
150, 175 |
1,00 | |
|
200, 225 |
1,50 | |
|
250, 275 |
±2,5 |
1,75 |
|
325, 375, 425, 475 |
±3,5 |
- |
|
525, 575 |
±4,0 |
- |
Таблица 3 - Технические характеристики микрометров
|
Наименование характеристики |
Значение |
|
Допуск плоскостности измерительных поверхностей микрометра, мкм, не более |
0,9 |
|
Измерительное усилие, Н |
От 5 до 10 |
|
Колебание измерительного усилия, Н, не более |
2 |
|
Условия эксплуатации:
|
От + 15 до +25 80 |
Таблица 4 - Габаритные размеры и масса
|
Диапазон измерений, мм |
Габаритные размеры (Длина х Ширина, Высота), мм, не более |
Масса, кг, не более |
|
От 0 до 25 |
160х55х25 |
0,3 |
|
От 25 до 50 |
180х85х25 |
0,4 |
|
От 50 до 75 |
210х100х25 |
0,5 |
|
От 75 до 100 |
240х115х25 |
0,6 |
|
От 100 до 125 |
270х120х25 |
0,8 |
|
От 125 до 150 |
285х160х25 |
0,9 |
|
От 150 до 175 |
305х170х25 |
1,1 |
|
От 175 до 200 |
330х185х25 |
1,2 |
|
От 200 до 225 |
350х200х25 |
1,3 |
|
От 225 до 250 |
380х220х25 |
1,5 |
|
От 250 до 275 |
400х240х25 |
1,6 |
|
От 275 до 300 |
470х305х25 |
1,8 |
|
От 300 до 400 |
610х405х35 |
2,3 |
|
От 400 до 500 |
700х490х35 |
2,6 |
|
От 500 до 600 |
750х540х35 |
3,2 |
