Номер по Госреестру СИ: 96765-25
96765-25 Нутромеры индикаторные
(ГТО)
Назначение средства измерений:
Нутромеры индикаторные ГТО (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Внешний вид.
Нутромеры индикаторные
Рисунок № 1
Внешний вид.
Нутромеры индикаторные
Рисунок № 2
Внешний вид.
Нутромеры индикаторные
Рисунок № 3
Внешний вид.
Нутромеры индикаторные
Рисунок № 4
Внешний вид.
Нутромеры индикаторные
Рисунок № 5
Внешний вид.
Нутромеры индикаторные
Рисунок № 6
Внешний вид.
Нутромеры индикаторные
Рисунок № 7
Внешний вид.
Нутромеры индикаторные
Рисунок № 8
Внешний вид.
Нутромеры индикаторные
Рисунок № 9
Общие сведения
Дата публикации - 30.10.2025
Срок свидетельства - 28.10.2030
Номер записи - b3a00201-81b9-ff9f-0929-df0ec3ca494a
ID в реестре СИ - 1427171
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ANHUI MEASURING TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2322 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нутромеры индикаторные (ГТО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ANHUI MEASURING TOOLS COMPANY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92107-24 13.05.2029 |
Микрометры, ГТО ANHUI MEASURING TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96765-25 28.10.2030 |
Нутромеры индикаторные, ГТО ANHUI MEASURING TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Нутромеры индикаторные (ГТО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 20 | 17 | 20 | 0 | 0 | 20 | 20 | 0 | ||
| ООО "ОТГ" (RA.RU.315052) | 12 | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Нутромеры индикаторные (ГТО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 6 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г № 28404;
Стандарт предприятия ANHUI MEASURING TOOLS COMPANY «Нутромеры индикаторные ГТО».
Правообладатель
ANHUI MEASURING TOOLS COMPANY, Китайская Народная Республика
Адрес: 461 Dongfeng West Road, Chaohu, Anhui 238000, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, этаж/помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Правообладатель
ANHUI MEASURING TOOLS COMPANY, Китайская Народная Республика
Адрес: 461 Dongfeng West Road, Chaohu, Anhui 238000, China
Принцип действия основан на преобразовании взаимного перемещения измерительных стержней нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: отсчетного устройства, зажимного винта, корпуса, теплоизоляционной ручки, центрирующего мостика или без него, подвижного измерительного стержня, неподвижного (сменного) измерительного стержня и зажимной гайки или без нее.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются модели НИ с измерительной головкой с ценой деления 0,01 мм.
К данному типу средств измерений относятся нутромеры индикаторные торговой марки «ГТО».
Нутромеры отличаются между собой внешним видом, метрологическими и
техническими характеристиками.
наносится на паспорт нутромеров типографским методом, на
Товарный знак отсчетное устройство и на корпус нутромеров краской или лазерной маркировкой.
Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на корпус нутромера, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 1-2.

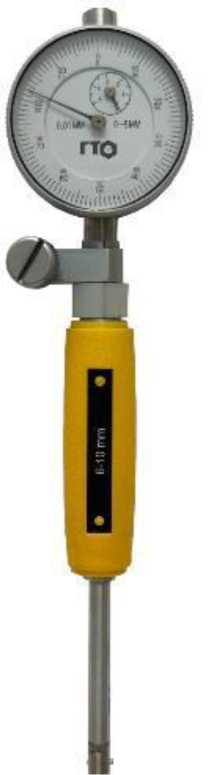

Общий вид нутромеров указан на рисунке 1.
Общий вид измерительных стержней указан на рисунке 3.
Возможность нанесения знака поверки на средство измерений не предусмотрена. Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

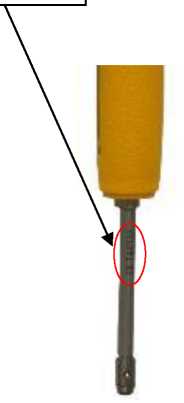

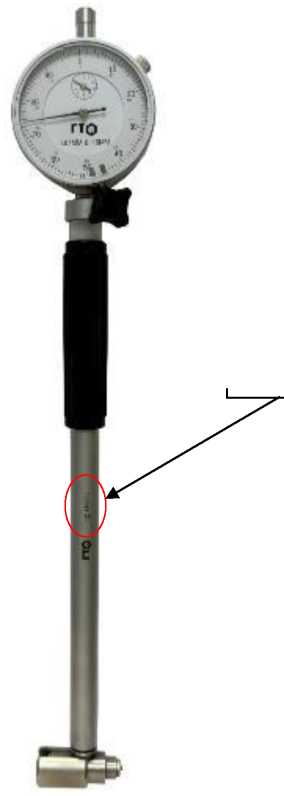

Место нанесения
заводского номера
Рисунок 1 - Общий вид нутромеров с указанием места нанесения заводского номера

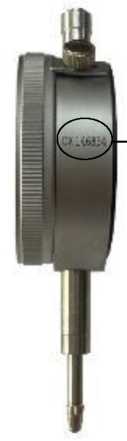

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на отсчетное устройство

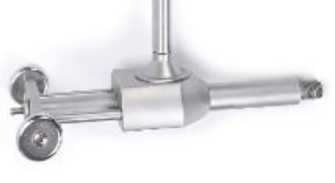

Рисунок 3 - Общий
вид измерительных стержней
Таблица 1 - Метрологические характеристики нутромеров
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Предел допускаемой погрешности*, мм |
Размах показаний, мкм, не более |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | ||
|
На любом участке диапазона измерений |
При перемещении измерительного стержня на величину наименьшего значения | ||||||
|
0,1 мм |
1,0 мм | ||||||
|
От 6 до 10 |
От 0 до 5 |
0,01 |
0,008 |
- |
0,012 |
3 |
- |
|
От 10 до 18 |
От 0 до 5 |
0,01 |
0,008 |
- |
0,012 |
3 | |
|
От 18 до 35 |
От 0 до 10 |
0,01 |
0,008 |
0,012 |
0,015 | ||
|
От 35 до 50 |
От 0 до 10 |
0,01 |
0,008 |
0,012 |
0,015 | ||
|
От 18 до 50 |
От 0 до 10 |
0,01 |
0,008 |
0,012 |
0,015 | ||
|
От 50 до 100 |
От 0 до 10 |
0,01 |
- |
0,012 |
0,018 | ||
|
От 100 до 160 |
От 0 до 10 |
0,01 |
- |
0,012 |
0,018 | ||
|
От 160 до 250 |
От 0 до 10 |
0,01 |
- |
0,012 |
0,018 | ||
|
От 250 до 450 |
От 0 до 10 |
0,01 |
- |
0,014 |
0,022 |
- | |
* - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных отклонений на
проверяемом участке
Таблица 2 - Технические характеристики нутромеров
|
Наименование характеристики |
Значение для нутромера с диапазоном измерений в мм | ||||||||
|
от 6 до 10 |
от 10 до 18 |
от 18 до 35 |
от 35 до 50 |
от 18 до 50 |
от 50 до 100 |
от 100 до 160 |
от 160 до 250 |
от 250 до 450 | |
|
Наибольшая глубина измерений, мм, не более |
60, 100 |
130 |
150 |
150 |
150 |
200 |
300 |
400 |
500 |
|
Наименьшее перемещение измерительного стержня, мм |
0,6 |
1,1 |
1,2 |
1,2 |
1,2 |
1,5 |
2,0 |
2,3 |
2,5 |
Таблица 3 - Измерительное усилие и усилие центрирующего мостика
|
Диапазон измерений, мм |
Измерительное усилие, Н |
Усилие центрирующего мостика, Н |
|
От 6 до 10 |
От 2,5 до 4,5 |
- |
|
От 10 до 18 |
От 2,5 до 4,5 |
От 5,0 до 8,5 |
|
От 18 до 35 |
От 2,5 до 4,5 |
От 5,0 до 8,5 |
|
От 35 до 50 |
От 2,5 до 4,5 |
От 5,0 до 8,5 |
|
От 18 до 50 |
От 2,5 до 4,5 |
От 5,0 до 8,5 |
|
От 50 до 100 |
От 4,0 до 7,0 |
От 7,5 до 12,0 |
|
От 100 до 160 |
От 5,0 до 9,0 |
От 9,5 до 16,0 |
|
От 160 до 250 |
От 5,0 до 9,0 |
От 9,5 до 16,0 |
|
От 250 до 450 |
От 5,0 до 9,0 |
От 9,5 до 16,0 |
Таблица 4 - Габаритные размеры и масса
|
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
От 6 до 10 |
210 |
65 |
30 |
0,3 |
|
От 10 до 18 |
210 |
65 |
40 |
0,3 |
|
От 18 до 35 |
320 |
65 |
50 |
0,7 |
|
От 35 до 50 |
370 |
65 |
50 |
0,9 |
|
От 18 до 50 |
370 |
65 |
50 |
0,9 |
|
От 50 до 100 |
420 |
65 |
100 |
1,2 |
|
От 100 до 160 |
420 |
65 |
160 |
1,2 |
|
От 160 до 250 |
520 |
65 |
250 |
1,3 |
|
От 250 до 450 |
720 |
65 |
450 |
1,4 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
От 6 до 18 мм включ. Св. 18 до 50 мм включ. Св. 50 мм
|
От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
