Сведения о средстве измерений: 91854-24 Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2"

Номер по Госреестру СИ: 91854-24
91854-24 Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП «ЛПДС «Пенза-2» (далее - СИКН) предназначена для автоматизированных измерений массы (массового расхода) нефтепродуктов.

сертификация программного обеспечения

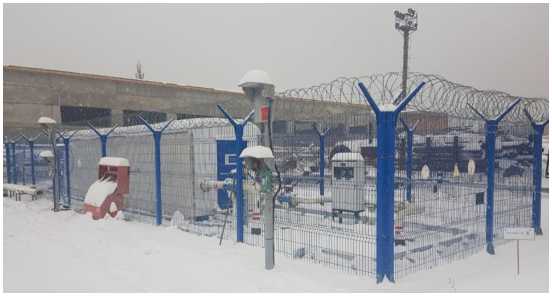

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2"
Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2"
Рисунок № 2

Общие сведения

Дата публикации - 15.04.2024
Срок свидетельства -
Номер записи - 193727
ID в реестре СИ - 1415776
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба")
Страна - РОССИЯ
Населенный пункт - г. Брянск, Уральская улица, 113
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MI_6 Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.

На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№969 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81004-21

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Дружба" по НПС "Губино",
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		4 года
86246-22

 Система измерений количества и показателей качества нефти № 407 на ЛПДС "Лопатино" КРУ АО "Транснефть - Дружба", Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
88962-23

 Система измерений количества и показателей качества нефтепродуктов №1220, Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
88963-23

 Система измерений количества и показателей качества нефтепродуктов №1262 ПСП "ЛПДС "Воронеж", Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
89019-23

 Система измерений количества и показателей качества нефтепродуктов № 1261 ПСП "ЛПДС "Никольское-1", Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
89020-23

 Система измерений количества и показателей качества нефтепродуктов № 1266, Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
89311-23

 Система измерений количества и показателей качества нефтепродуктов № 1263, Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
89752-23

 Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Дружба" по НПС "Десна", Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		4 года
90326-23

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЛПДС "Стальной Конь" БРУ, Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		4 года
91809-24

 Система измерений количества и показателей качества нефтепродуктов № 1260 ПСП "ЛПДС "Никольское-1", Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
91853-24

 Система измерений количества и показателей качества нефтепродуктов № 1264 ПСП "ЛПДС "Сызрань - 1", Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
91854-24

 Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2", Обозначение отсутствует
Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) 		ОТ
МП 		1 год
Отчет - V_29 Агрегированные данные по поверкам и годам

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

  • Наименование организации-поверителя
  • Номер аттестата аккредитации
  • Номер типа СИ ФРШИН
  • Наименование типа СИ
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности
  • Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2" (Обозначение отсутствует)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО СИКН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogConverter.app

Номер версии (идентификационный номер) ПО

1.2.14.1

Цифровой идентификатор ПО

9319307D

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.7.14.3

Цифровой идентификатор ПО

17D43552

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.14.18

Цифровой идентификатор ПО

5FD2677A

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.14.20

Цифровой идентификатор ПО

CB6B884C

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.14.3

Цифровой идентификатор ПО

4EF156E4

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.14.11

Цифровой идентификатор ПО

116E8FC5

Продолжение таблицы 2

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.14.28

Цифровой идентификатор ПО

3836BADF

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.6.14.6

Цифровой идентификатор ПО

4D07BD66

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.14.5

Цифровой идентификатор ПО

D19D9225

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.14.4

Цифровой идентификатор ПО

3A4CE55B

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.14.30

Цифровой идентификатор ПО

E56EAB1E

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.14.12

Цифровой идентификатор ПО

23F21EA1

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.14.17

Цифровой идентификатор ПО

71C65879

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.14.1

Цифровой идентификатор ПО

62C75A03

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.14.5

Цифровой идентификатор ПО

B8DF3368

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.14.4

Цифровой идентификатор ПО

6A8CF172

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

F3B1C494

Продолжение таблицы 2

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.14.50

Цифровой идентификатор ПО

232DDC3F

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.14.14

Цифровой идентификатор ПО

32D8262B

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.14.30

Цифровой идентификатор ПО

F70067AC

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

35DD379D

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.14.1

Цифровой идентификатор ПО

9F5CD8E8

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.14.2

Цифровой идентификатор ПО

5C9E0FFE

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

AB567359

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.14.34

Цифровой идентификатор ПО

ED6637F5

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.14.33

Цифровой идентификатор ПО

8D37552D

Примечания

  • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

  • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных, при этом значимым является номинал и последовательность расположения цифр и букв.

  • 3. Алгоритм вычисления цифрового идентификатора - CRC32

Лист № 6 Всего листов 7

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1265 ЛПДС «Пенза-2» Пензенского районного управления АО «Транснефть-Дружба», свидетельство об аттестации № 406-RA.RU.312546-2023 от 21.11.2023.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба») ИНН 3235002178

Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113

Изготовитель

Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба») ИНН 3235002178
Адрес: 241020, г. Брянск, ул. Уральская, д. 113 Телефон (факс): 8(4832) 74-76-52

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00
Факс: (495) 950-85-97
Web-сайт: https://m etrol ogy .transneft.ru/
E-mail: cmo@cmo.transneft.ru

Правообладатель

Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба») ИНН 3235002178
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

СИКН, заводской № 1/588/7, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефтепродуктов, узла подключения передвижной поверочной установки, системы сбора, обработки информации и управления. Блок измерительных линий состоит из трех измерительных линий (двух рабочих и одной контрольно-резервной).

Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Общий вид СИКН представлен на рисунке 1.

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП

Рисунок 1 - Общий вид СИКН

Лист № 2 Всего листов 7 В состав СИКН входят измерительные компоненты, приведенные в таблице 1.

Таблица 1 - Перечень измерительных компонентов

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Счетчики-расходомеры     массовые     Micro     Motion

модификации CMF (далее - СРМ)

45115-10

Датчики давления Агат- 100МТ

74779-19

Термопреобразователи прецизионные ПТ 0304-ВТ

77963-20

Комплекс измерительно-вычислительный ТН-01 (далее -ИВК)

67527-17

Ротаметр Н250

48092-11

Преобразователь плотности и расхода CDM

63515-16

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматизированные измерения массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;

  • - автоматические измерения температуры, давления, плотности нефтепродуктов;

  • - измерения давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;

  • - поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;

  • - контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;

  • - защита алгоритма и программного обеспечения СИКН от несанкционированного доступа;

  • - автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

  • - автоматический и ручной отбор проб нефтепродуктов;

  • - регистрация и хранение результатов измерений, формирование отчетов.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на двери блока измерений показателей качества нефтепродуктов СИКН. Формат нанесения заводского номера - цифровой.

Нанесение знака поверки на СИКН не предусмотрено.

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП

Рисунок 2 - Информационная табличка СИКН


Таблица 5 - Комплектность СИКН

Наименование

Обозначение

Количество, шт./экз.

Система измерений количества и показателей качества    нефтепродуктов    №    1265

ПСП «ЛПДС «Пенза-2»

-

1

Инструкция по эксплуатации

-

1

Методика поверки

-

1


Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений массового расхода нефтепродуктов*, т/ч

от 26,2 до 175,0

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

±0,25

* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

Таблица 4- Основные технические характеристики

Наименование характеристики

Значение

Избыточное давление, МПа, не более

6,3

Режим работы СИКН

периодический

Измеряемая среда

нефтепродукты

Параметры измеряемой среды:

  • - температура, °С

  • - плотность при 15 °С, кг/м3.

от -5 до +40

от 820 до 845

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220^22 / 380±38

50±1

Условия эксплуатации:

а) температура окружающей среды, °С:

  • - в месте установки СРМ

  • - в месте установки ИВК

б) относительная влажность (без конденсации влаги), %

в) атмосферное давление, кПа

от -50 до +50 от +10 до +35 от 10 до 100 от 84,0 до 106,7

Средний срок службы, лет, не менее

10


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
