Номер по Госреестру СИ: 89020-23
89020-23 Система измерений количества и показателей качества нефтепродуктов № 1266
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 1266 (далее -СИКН) предназначена для автоматизированных измерений массы (массового расхода) нефтепродуктов.
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1266
Рисунок № 1
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AnalogC onverter. app |
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
Цифровой идентификатор ПО (CRC32) |
d1d130e5 |
Идентификационное наименование ПО |
SIKNCalc.app |
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
Цифровой идентификатор ПО (CRC32) |
6ae1b72f |
Идентификационное наименование ПО |
Sarasota.app |
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
Цифровой идентификатор ПО (CRC32) |
1994df0b |
Идентификационное наименование ПО |
PP 78xx.app |
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
Цифровой идентификатор ПО (CRC32) |
6aa13875 |
Идентификационное наименование ПО |
MI1974.app |
Номер версии (идентификационный номер) ПО |
1.6.1.11 |
Цифровой идентификатор ПО (CRC32) |
4bc442dc |
Идентификационное наименование ПО |
MI3233.app |
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
Цифровой идентификатор ПО (CRC32) |
58049d20 |
Идентификационное наименование ПО |
MI3265.app |
Номер версии (идентификационный номер) ПО |
1.6.1.3 |
Цифровой идентификатор ПО (CRC32) |
29c26fcf |
Идентификационное наименование ПО |
MI3266.app |
Номер версии (идентификационный номер) ПО |
1.6.1.6 |
Цифровой идентификатор ПО (CRC32) |
4c134dd0 |
Продолжение таблицы 2
Идентификационное наименование ПО |
MI3267.app |
Номер версии (идентификационный номер) ПО |
1.6.1.5 |
Цифровой идентификатор ПО (CRC32) |
5e6ec20d |
Идентификационное наименование ПО |
MI3287.app |
Номер версии (идентификационный номер) ПО |
1.6.1.4 |
Цифровой идентификатор ПО (CRC32) |
86fff286 |
Идентификационное наименование ПО |
MI3312.app |
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
Цифровой идентификатор ПО (CRC32) |
f3578252 |
Идентификационное наименование ПО |
MI3380.app |
Номер версии (идентификационный номер) ПО |
1.6.1.12 |
Цифровой идентификатор ПО (CRC32) |
e2edee82 |
Идентификационное наименование ПО |
KMH PP.app |
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
Цифровой идентификатор ПО (CRC32) |
5b181d66 |
Идентификационное наименование ПО |
KMH PP AREOM.app |
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
Цифровой идентификатор ПО (CRC32) |
62b3744e |
Идентификационное наименование ПО |
MI2816.app |
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
Цифровой идентификатор ПО (CRC32) |
c5136609 |
Идентификационное наименование ПО |
MI3151.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО (CRC32) |
c25888d2 |
Идентификационное наименование ПО |
MI3272.app |
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
Цифровой идентификатор ПО (CRC32) |
4ecfdc10 |
Идентификационное наименование ПО |
KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
Цифровой идентификатор ПО (CRC32) |
82dd84f8 |
Идентификационное наименование ПО |
MI3288.app |
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
Цифровой идентификатор ПО (CRC32) |
c14a276b |
Продолжение таблицы 2
Идентификационное наименование ПО |
MI3155.app |
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
Цифровой идентификатор ПО (CRC32) |
8da9f5c4 |
Идентификационное наименование ПО |
MI3189.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО (CRC32) |
41986ac5 |
Идентификационное наименование ПО |
KMH PV.app |
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
Цифровой идентификатор ПО (CRC32) |
adde66ed |
Идентификационное наименование ПО |
KMH PW.app |
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
Цифровой идентификатор ПО (CRC32) |
2a3adf03 |
Идентификационное наименование ПО |
MI2974.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО (CRC32) |
c73ae7b9 |
Идентификационное наименование ПО |
MI3234.app |
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
Цифровой идентификатор ПО (CRC32) |
df6e758c |
Идентификационное наименование ПО |
GOSTR8908.app |
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
Цифровой идентификатор ПО (CRC32) |
37cc413a |
Примечания
|
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1266 ЛПДС «Стальной конь» Брянского районного управления АО «Транснефть - Дружба», зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.29.2022.44192.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба») ИНН 3235002178
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Изготовитель
Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 241020, г. Брянск, ул. Уральская, д. 113
Телефон (факс): 8(4832) 74-76-52
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00, факс: (495) 950-85-97
W eb-сайт: https://metrology.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Правообладатель
Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба») ИНН 3235002178Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКН, заводской № 4/625/1, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефтепродуктов, узла подключения передвижной поверочной установки, системы сбора, обработки информации и управления. Блок измерительных линий состоит из трех измерительных линий (двух рабочих и одной контрольнорезервной).
Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

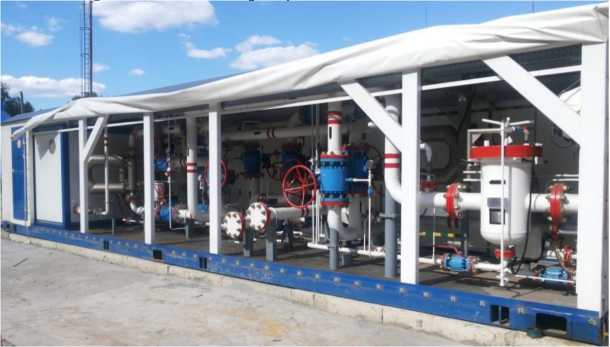

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.
Таблица 1 - Перечень измерительных компонентов
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Счетчики-расходомеры массовые Micro Motion модификации CMF (далее - СРМ) |
45115-10 |
Датчики давления Метран-150 |
32854-13 |
Преобразователи измерительные 644 |
14683-09 |
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
Комплекс измерительно-вычислительный ТН-01 (далее -ИВК) |
67527-17 |
Преобразователь плотности жидкости ТН-Плотномер-25-6,3 |
77871-20 |
СИКН обеспечивает выполнение следующих основных функций:
-
- автоматизированные измерения массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;
-
- автоматические измерения температуры, давления, плотности нефтепродуктов;
-
- измерения давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;
-
- поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;
-
- контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;
-
- защита алгоритма и программного обеспечения СИКН от несанкционированного доступа;
-
- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
-
- автоматический и ручной отбор проб нефтепродуктов;
-
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений
Заводской номер СИКН нанесен типографским способом на информационную табличку, установленную на двери блока измерений показателей качества нефтепродуктов СИКН. Формат нанесения заводского номера - числовой.
Нанесение знака поверки на СИКН не предусмотрено.
аблица 3 - Метрологические характеристики СИКН
Наименование характеристики |
Значение |
Диапазон измерений массового расхода нефтепродуктов*, т/ч |
от 23 до 255 |
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. |
аблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Избыточное давление, МПа, не более |
6,3 |
Режим работы СИКН |
периодический |
Измеряемая среда |
нефтепродукты (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) |
Параметры измеряемой среды: | |
- температура, °С |
от -5 до +40 |
- плотность, кг/м3. |
от 720 до 860 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220'33 /380^37 |
- частота переменного тока, Гц |
50±1 |
Условия эксплуатации: а) температура окружающей среды, °С: | |
- в месте установки СРМ |
от -50 до +50 |
- в месте установки ИВК |
от +10 до +35 |
б) относительная влажность в помещениях, где | |
установлено оборудование СИКН, % |
от 30 до 80 |
в) атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
