Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.

Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, а также модуля управления и обработки данных и/или персонального компьютера.

В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположен датчик угла его отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъёма маятника после разрушения образца. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных и (при наличии) персонального компьютера.

Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.

Модуль управления и обработки данных предназначен для управления работой копров и отображения результатов измерений. Персональный компьютер предназначен для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений.

Копры выпускаются в следующих модификациях: КЭМ-1, КЭМ-5, КЭМ-10, КЭМ-15, КЭМ-25, КЭМ-50P, КЭМ-50, КЭМ-75, КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450, КЭМ-600, КЭМ-750, КЭМ-900, которые различаются между собой внешним видом, метрологическими и техническими характеристиками.

Копры модификаций КЭМ-50P, КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450, КЭМ-600, КЭМ-750, КЭМ-900 оснащаются модулем управления и обработки данных. Опционально копры данных модификаций могут быть укомплектованы персональным компьютером.

Для работы с копрами модификаций КЭМ-1, КЭМ-5, КЭМ-10, КЭМ-15, КЭМ-25, КЭМ-50P, КЭМ-50, КЭМ-75 используется только персональный компьютер.

Копры могут быть укомплектованы сменными маятниками, сменными бойками маятника, дополнительными грузами на маятник.

Копры модификаций КЭМ-1, КЭМ-10, КЭМ-50Р выпускаются в настольном исполнении.

Копры модификации КЭМ-5, КЭМ-15, КЭМ-25, КЭМ-50 могут выпускаться как в настольном исполнении, так и в напольном исполнении.

Копры модификаций КЭМ-75, КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450, КЭМ-600, КЭМ-750, КЭМ-900 выпускаются в напольном исполнении.

Все копры, кроме модификации КЭМ-50Р, оснащены автоматическим механизмом поднятия маятника и имеют возможность задавать разный угол зарядки маятника.

Идентификация копров осуществляется визуальным осмотром корпуса, на котором нанесены наименование изготовителя и маркировочная табличка с информацией об изготовителе, заводском номере, модификации копра, параметрах электропитания и годе выпуска, нанесенной типографским способом. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.

Цветовое исполнение копров может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на копры не предусмотрено.

Пломбирование копров не предусмотрено.

Общий вид копров представлен на рисунках 1 - 5.

Общий вид маркировочной таблички представлен на рисунке 6.

Место нанесения маркировочной таблички представлено на рисунке 7.

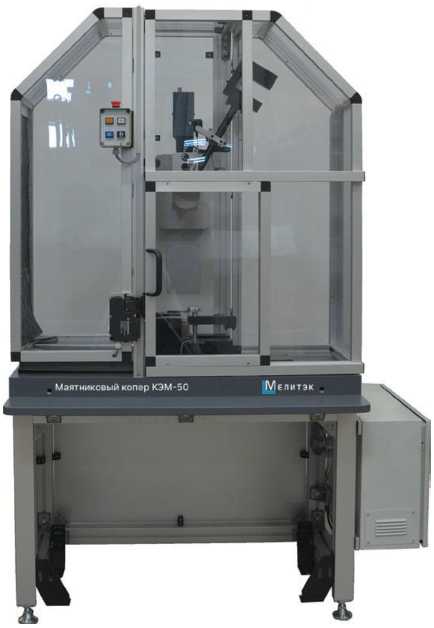

Рисунок 1 - Общий вид копров маятниковых КЭМ-1, КЭМ-5, КЭМ-10, КЭМ-15, КЭМ-25, КЭМ-50 (настольное исполнение)

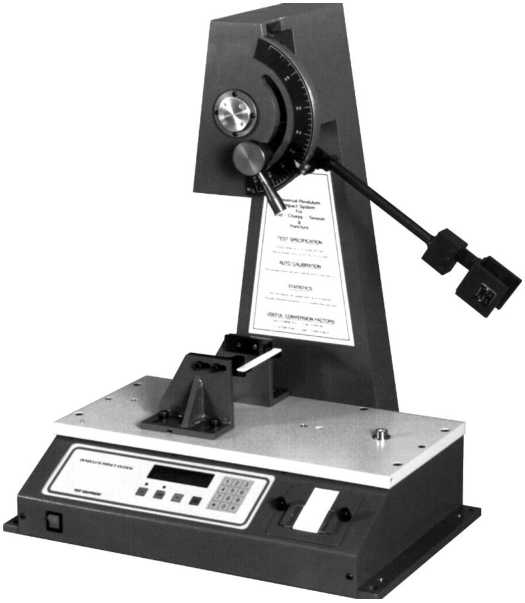

Рисунок 2 - Общий вид копров маятниковых КЭМ-50Р (настольное исполнение)

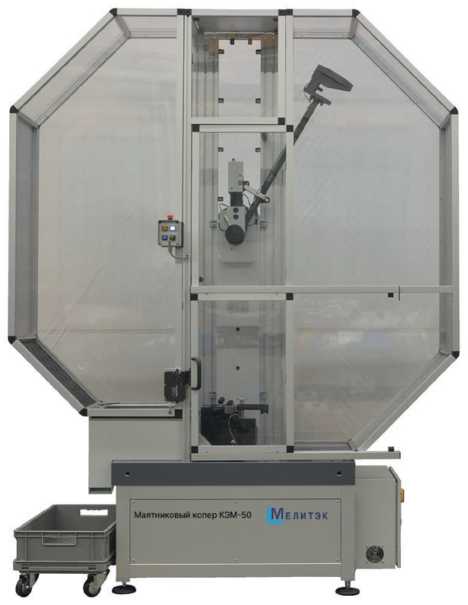

Рисунок 3 - Общий вид копров маятниковых

КЭМ-5, КЭМ-15, КЭМ-25, КЭМ-50, КЭМ-75 (напольное исполнение)

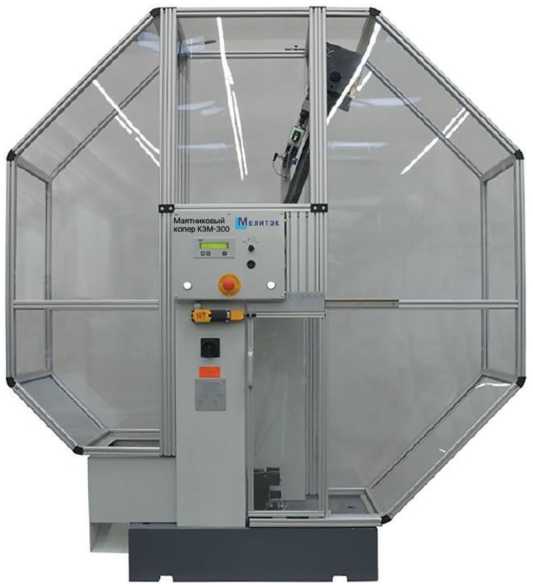

Рисунок 4 - Общий вид копров маятниковых КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450 (напольное исполнение)

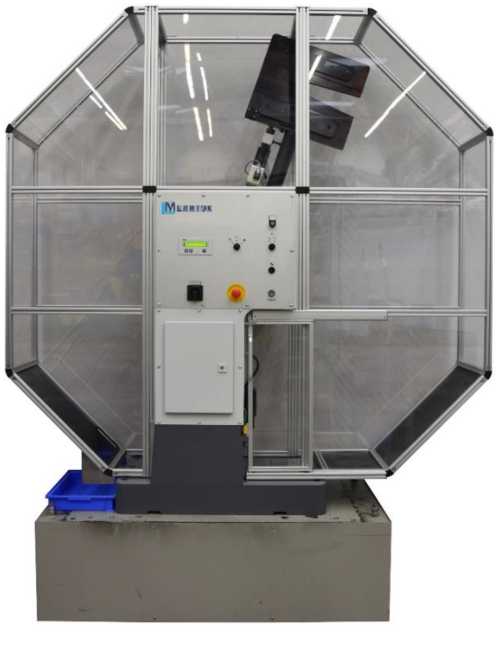

Рисунок 5 - Общий вид копров маятниковых КЭМ-600, КЭМ-750, КЭМ-900 (напольное исполнение)

Место нанесения знака утверждения типа

Серийный номер:

II7342, г. Москва, ул. Обручева, 34'63. стр. 2

Копер маяшикопый КЭМ

Модификация: [

Год выпуска:

Электропитание:

Рисунок 6 - Общий вид маркировочной таблички

Рисунок 7 - Место нанесения маркировочной таблички

Таблица 7 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Основные технические характеристики
