Номер по Госреестру СИ: 94372-25
94372-25 Машины испытательные электромеханические
(МЭС)
Назначение средства измерений:
Машины испытательные электромеханические МЭС (далее - машины) предназначены для измерений силы при испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и материалов на растяжение, сжатие и изгиб.

Внешний вид.
Машины испытательные электромеханические
Рисунок № 1

Внешний вид.
Машины испытательные электромеханические
Рисунок № 2

Внешний вид.
Машины испытательные электромеханические
Рисунок № 3

Внешний вид.
Машины испытательные электромеханические
Рисунок № 4

Внешний вид.
Машины испытательные электромеханические
Рисунок № 5

Внешний вид.
Машины испытательные электромеханические
Рисунок № 6

Внешний вид.
Машины испытательные электромеханические
Рисунок № 7

Внешний вид.
Машины испытательные электромеханические
Рисунок № 8

Внешний вид.
Машины испытательные электромеханические
Рисунок № 9

Внешний вид.
Машины испытательные электромеханические
Рисунок № 10
Программное обеспечение
Для работы с машинами используется программное обеспечение Testing Software, либо LAB7 (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение LAB7 защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Testing Software |
LAB7 |
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
не ниже 2.0 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 3.7 «Порядок проведения испытаний» раздела 3 «Использование по назначению» документа 26.51.62-001 РЭ «Машины испытательные электромеханические МЭС. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная приказом Федерального агентства от 22 октября 2019 г. № 2498;
Государственная поверочная
от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.62-001-84197947-2023 «Машины испытательные электромеханические МЭС. Технические условия».
схема для средств по техническому
схема для средств
измерений силы, утвержденная регулированию и метрологии
измерений длины в диапазоне
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») ИНН 7728644821
Юридический адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Телефон (факс): +7 (495) 781-07-85
E-mail: info@melytec.ru
Web-сайт: ttps://www.melytec.ru
Изготовитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») ИНН 7728644821Адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Телефон (факс): +7 (495) 781-07-85
E-mail: info@melytec.ru
Web-сайт: ttps://www.melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») ИНН 7728644821Юридический адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Телефон (факс): +7 (495) 781-07-85
E-mail: info@melytec.ru
Web-сайт: ttps://www.melytec.ru
преобразовании электрической энергии перемещение
к образцу,
в электрический сигнал, изменяющийся
подвижной траверсы и которая преобразуется
Принцип действия машин основан на электромеханическим приводом в линейное соответствующую нагрузку, прикладываемую тензорезисторным силоизмерительным датчиком пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, основного датчика силы и опционально дополнительных, датчика перемещения подвижной траверсы, управления.
электронного блока
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс.
Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более верхнего предела измерений силы машины. Датчики имеют обозначение в формате ДС-Х, где ДС - сокращение от «датчик силы»; Х - обозначение максимальной нагрузки в килоньютонах.
Выпускаются следующие модификации машин:
-
- МЭС-Л-0.01, МЭС-Л-0.02, МЭС-Л-0.05, МЭС-Л-0.1, МЭС-Л-0.5, МЭС-Л-1, МЭС-Л-2, МЭС-Л-2.5;
-
- МЭС-Ц-0.1, МЭС-Ц-0.3, МЭС-Ц-0.5, МЭС-Ц-1, МЭС-Ц-2, МЭС-Ц-2.5, МЭС-Ц-3, МЭС-Ц-5.
-
- МЭС-З-1, МЭС-З-2, МЭС-З-3, МЭС-З-5, МЭС-З-10, МЭС-З-20, МЭС-З-25, МЭС-З-30, МЭС-З-40, МЭС-З-50, МЭС-З-60;
-
- МЭС-1, МЭС-2, МЭС-3, МЭС-5, МЭС-7.5, МЭС-10, МЭС-12.5, МЭС-15, МЭС-20, МЭС-25, МЭС-30, МЭС-40, МЭС-50, МЭС-60, МЭС-100, МЭС-120, МЭС-150, МЭС-200, МЭС-250;
Выпускаемые модификации машин различаются внешним видом, массой, диапазонами измерений силы, диапазонами измерений перемещений подвижной траверсы и рядом технических характеристик.
Модификации МЭС-Л-0.01, МЭС-Л-0.02, МЭС-Л-1, МЭС-Л-2, МЭС-Л-2.5 имеют одну исполнение с приводом в основании машин.
МЭС-Л-0.05, МЭС-Л-0.1, направляющую
МЭС-Л-0.5, настольное
колонну,
Модификации МЭС-Ц-0.1, МЭС-Ц-0.3,
МЭС-Ц-0.5,
МЭС-Ц-1, настольное
МЭС-Ц-2, исполнение
МЭС-Ц-2.5, МЭС-Ц-3, МЭС-Ц-5 имеют две направляющие колонны, с центральным шпинделем, расположенным в верхней части машин.
МЭС-З-10,
Модификации МЭС-З-1, МЭС-З-2, МЭС-З-3, МЭС-З-5, МЭС-З-25, МЭС-З-30, МЭС-З-40, МЭС-З-50, МЭС-З-60 имеют две направляющие колонны, напольное исполнение с центральным шпинделем, расположенным в нижней части машин.
МЭС-З-20,
Модификации МЭС-1, МЭС-2, МЭС-3, МЭС-5, МЭС-7.5, МЭС-10, МЭС-12.5 имеют две шариковинтовые пары, напольное и настольное исполнение.
Модификации МЭС-10, МЭС-12.5, МЭС-15, МЭС-20, МЭС-25, МЭС-30, МЭС-40, МЭС-50, МЭС-60, МЭС-100, МЭС-120, МЭС-150, МЭС-200, МЭС-250 имеют две или четыре направляющие колонны и две шариковинтовые пары и напольное исполнение.
Общий вид машин приведен на рисунках 1-8.
Идентификация машин осуществляется визуальным осмотром рамы, на которой нанесена маркировочная табличка с указанием серийного номера, а также информация о наименовании изготовителя, модификации и годе выпуска, нанесенная типографским способом. Серийный номер машины имеет обозначение, состоящее из арабских цифр.
Идентификация датчиков силы осуществляется визуальным осмотром корпуса датчика, на который нанесена маркировочная табличка с указанием информации о типе датчика, наибольшем пределе измерений силы, серийном номере и годе выпуска, нанесенной типографским способом. Серийный номер датчика силы имеет обозначение, состоящее из арабских цифр
Место нанесения маркировочной таблички машины показано на рисунке 9
Общий вид маркировочной таблички машины приведен на рисунке 10.
Общий вид маркировочной таблички датчика силы приведен на рисунке 11.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.

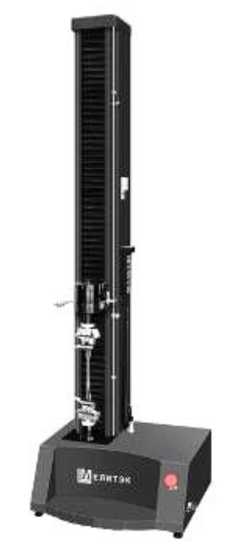

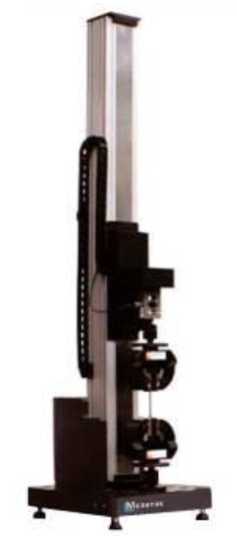

Рисунок 1 - Общий вид машин испытательных электромеханических МЭС-Л-0.01,
МЭС-Л-0.02, МЭС-Л-0.05, МЭС-Л-0.1, МЭС-Л-0.5, МЭС-Л-1, МЭС-Л-2, МЭС-Л-2.5

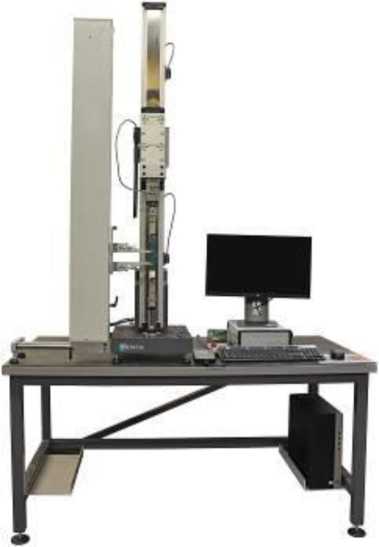

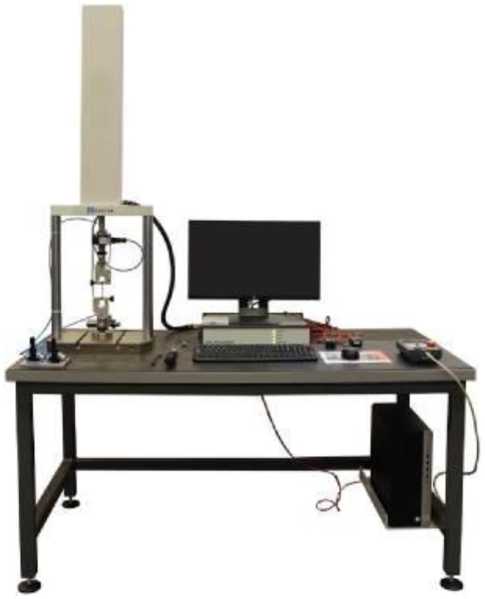

Рисунок 2 - Общий вид машин испытательных электромеханических МЭС-Ц-0.1, МЭС-Ц-0.3, МЭС-Ц-0.5, МЭС-Ц-1, МЭС-Ц-2, МЭС-Ц-2.5, МЭС-Ц-3, МЭС-Ц-5

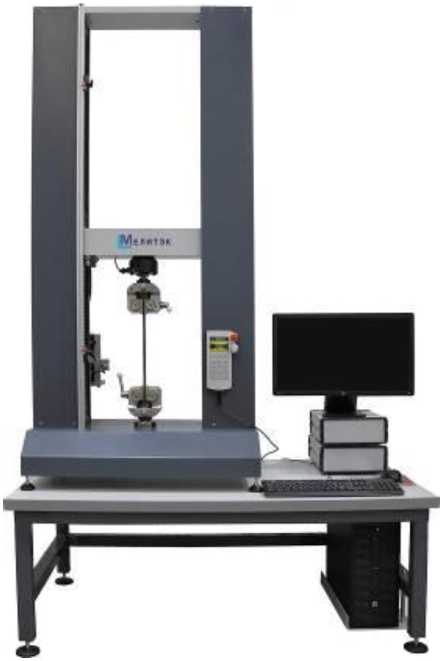

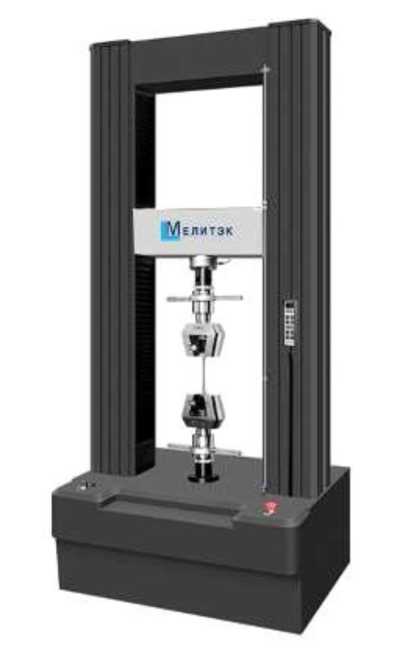

Рисунок 3 - Общий вид машин испытательных электромеханических МЭС-1, МЭС-2, МЭС-3, МЭС-5, МЭС-7.5, МЭС-10, МЭС-12.5 (настольное исполнение)

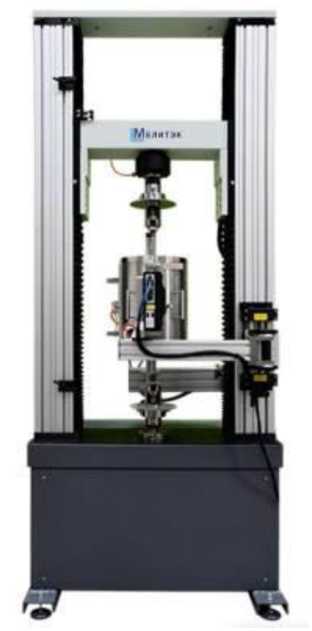

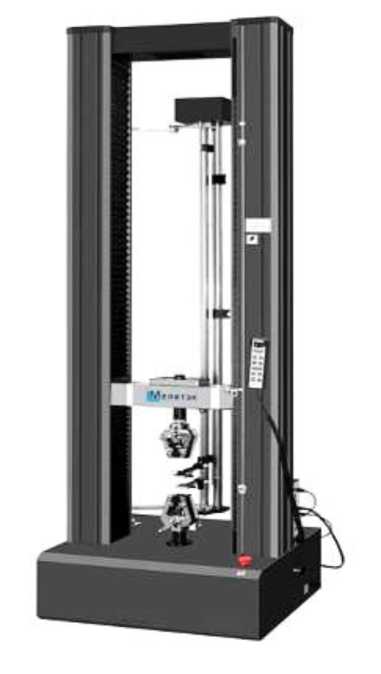

Рисунок 4 - Общий вид машин испытательных электромеханических МЭС-1, МЭС-2, МЭС-3, МЭС-5, МЭС-7.5, МЭС-10, МЭС-12.5 (напольное исполнение)

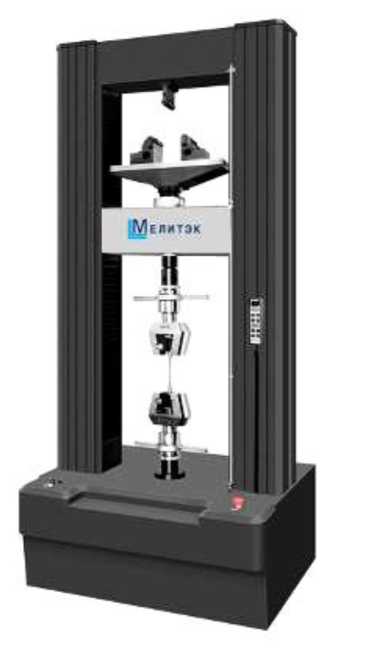

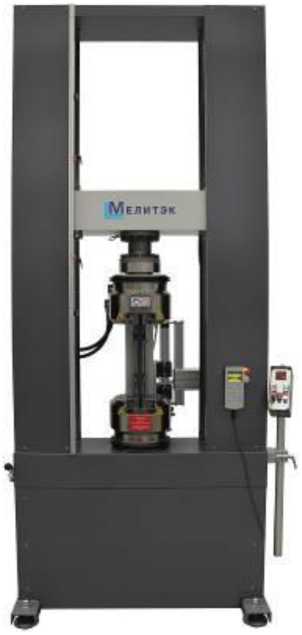

Рисунок 5 - Общий вид машин испытательных электромеханических МЭС-10, МЭС-12.5, МЭС-15, МЭС-20, МЭС-25, МЭС-30, МЭС-40, МЭС-50, МЭС-60

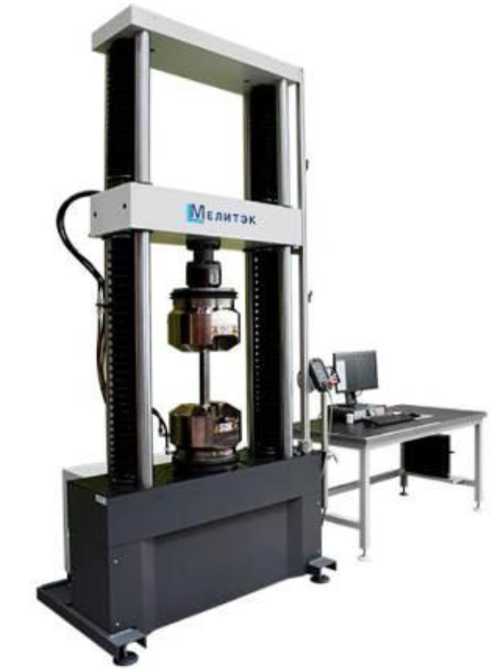

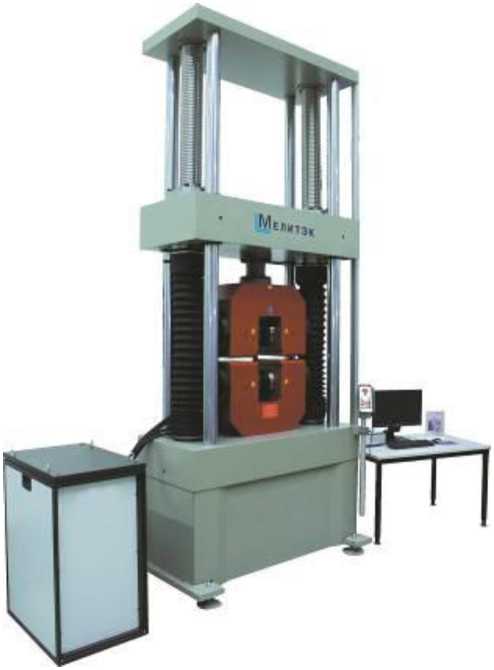

Рисунок 6 - Общий вид машин испытательных электромеханических МЭС-50, МЭС-60, МЭС-100, МЭС-120, МЭС-150, МЭС-200, МЭС-250

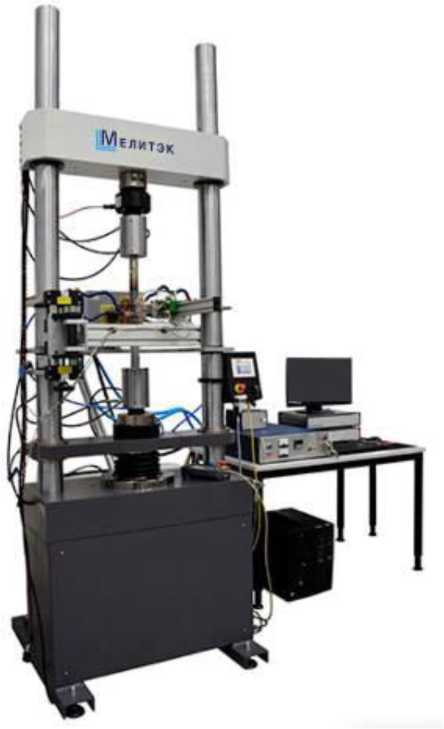

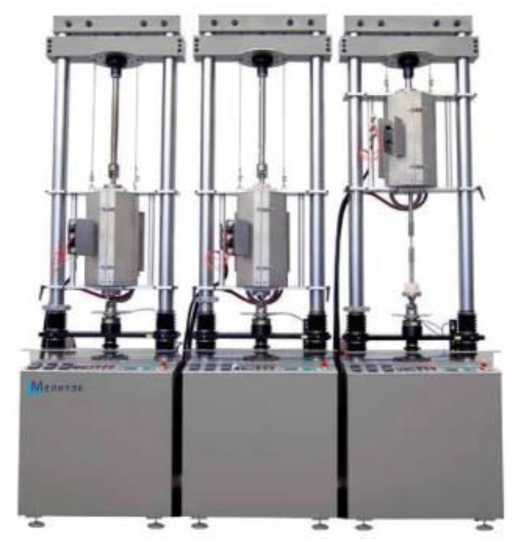

Рисунок 8 - Общий вид машин испытательных электромеханических МЭС-З-1, МЭС-З-2, МЭС-З-3, МЭС-З-5, МЭС-З-10, МЭС-З-20, МЭС-З-25, МЭС-З-30, МЭС-З-40, МЭС-З-50, МЭС-З-60

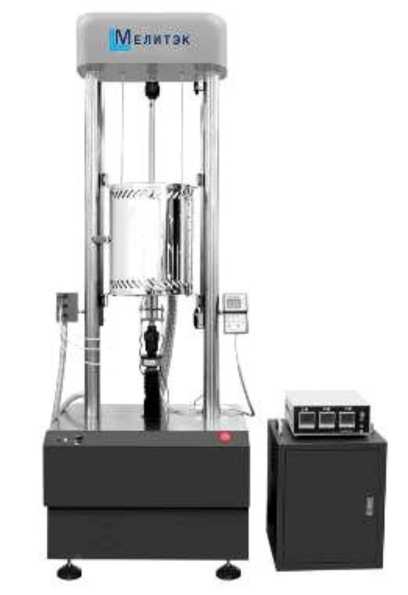

Рисунок 7 - Общий вид машин испытательных электромеханических МЭС-3-1, МЭС-3-2, МЭС-3-3, МЭС-3-5

Место
нанесения
маркировочной таблички

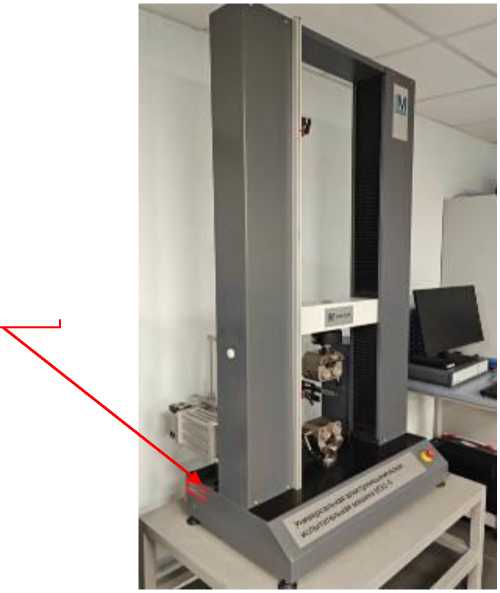

Рисунок 9 - Место нанесения маркировочной таблички
Место нанесения знака утверждения типа
Место

Тип;

нанесения серийного номера
РЛТП'гриМСрйфПЧ АгЬИГИк] HcrUISIk-i:
Машина испытательная электромеханическая МЭС
ООО «сМелитэк»
117342, г. Москва, ул. Обручева, 34/63, стр.2
Серийный номер: |
Год выпуска; | Эле ктропитан ие: |
Сделано а России
Рисунок 10 - Общий вид маркировочной таблички машины
Датчик силыТип: I_____________I
кН
Максимальная нагруака: Серийный номер:Р Г од выпуска; | |
Рисунок 11 - Общий вид маркировочной таблички датчика силы
Таблица 7-
Наименование |
Обозначение |
Количество |
Машина испытательная электромеханическая МЭС |
В зависимости от модификации |
1 шт. |
Система управления и сбора данных ЦК-8 |
- |
1 шт. |
Программное обеспечение на электронном |
LAB7 или Testing Software |
1 шт. |
Персональный компьютер |
- |
1 шт. |
Технический паспорт |
26.51.62-001 ПС |
1 экз. |
Руководство по эксплуатации |
26.51.62-001 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Модификация |
Наибольший предел измерений силы, кН |
Наибольший предел измерений перемещений подвижной траверсы, мм* |
Диапазон показаний перемещений подвижной траверсы, мм* |
МЭС-З-1 |
от 0,01 до 10 |
150 |
от 0 до 150 |
МЭС-З-2 |
от 0,02 до 20 | ||
МЭС-З-3 |
от 0,03 до 30 | ||
МЭС-З-5 |
от 0,05 до 50 | ||
МЭС-З-10 |
от 0,1 до 100 | ||
МЭС-З-20 |
от 0,2 до 200 | ||
МЭС-З-25 |
от 0,25 до 250 | ||
МЭС-З-30 |
от 0,3 до 300 | ||
МЭС-З-40 |
от 0,4 до 400 |
150 |
от 0 до 150 |
МЭС-З-50 |
от 0,5 до 500 | ||
МЭС-З-60 |
от 0,6 до 600 | ||
МЭС-Ц-0.1 |
от 0,001 до 1 |
250 |
от 0 до 250 |
МЭС-Ц-0.3 |
от 0,003 до 3 | ||
МЭС-Ц-0.5 |
от 0,005 до 5 | ||
МЭС-Ц-1 |
от 0,01 до 10 | ||
МЭС-Ц-2 |
от 0,02 до 20 | ||
МЭС-Ц-2.5 |
от 0,025 до 25 | ||
МЭС-Ц-3 |
от 0,03 до 30,0 | ||
МЭС-Ц-5 |
от 0,05 до 50 | ||
МЭС-Л-0.01 |
от 0,001 до 0,10 |
1000 |
от 0 до 1000 |
МЭС-Л-0.02 |
от 0,002 до 0,20 | ||
МЭС-Л-0.05 |
от 0,005 до 0,50 | ||
МЭС-Л-0.1 |
от 0,001 до 1 | ||
МЭС-Л-0.5 |
от 0,005 до 5 | ||
МЭС-Л-1 |
от 0,01 до 10 | ||
МЭС-Л-2 |
от 0,02 до 20 | ||
МЭС-Л-2.5 |
от 0,025 до 25 |
Продолжение таблицы 2
Модификация |
Наибольший предел измерений силы, кН |
Наибольший предел измерений перемещений подвижной траверсы, мм* |
Диапазон показаний перемещений подвижной траверсы, мм* |
МЭС-1 |
от 0,01 до 10 |
1500 |
от 0 до 1500 |
МЭС-2 |
от 0,02 до 20 | ||
MЭС-3 |
от 0,03 до 30 | ||
MЭС-5 |
от 0,05 до 50 | ||
МЭС-7.5 |
от 0,075 до 75 | ||
MЭС-10 |
от 0,1 до 100 | ||
MЭС-12.5 |
от 0,125 до 125 | ||
MЭС-15 |
от 0,15 до 150 | ||
MЭС-20 |
от 0,2 до 200 | ||
MЭС-25 |
от 0,25 до 250 | ||
MЭС-30 |
от 0,3 до 300 | ||
МЭС-40 |
от 0,4 до 400 | ||
MЭС-50 |
от 0,5 до 500 |
2000 |
от 0 до 2000 |
MЭС-60 |
от 0,6 до 600 | ||
MЭС-100 |
от 1 до 1000 | ||
MЭС-120 |
от 1,2 до 1200 | ||
MЭС-150 |
от 1,5 до 1500 | ||
MЭС-200 |
от 2 до 2000 |
2500 |
от 0 до 2500 |
MЭС-250 |
от 2,5 до 2500 | ||
* - фактические значения указываются в индивидуальных паспортах на машины |
Таблица 3 -
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений силы: - в диапазоне от 0,2 до 0,5 % включ. от верхнего предела измерений датчика силы, % |
±1 |
- в диапазоне св. 0,5 до 100 % включ. от верхнего предела измерений датчика силы, % |
±0,5 |
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы без нагрузки в диапазоне от 0,1 до 5,0 мм включ., мм |
±0,025 |
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы без нагрузки в диапазоне св. 5 мм, % |
±0,5 |
Таблица 4 - Технические характеристики
Модификация |
Потребляемая мощность, кВт, не более |
Высота рабочего пространства без захватов, мм, не более* |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
Высота |
Длина |
Ширина | ||||
МЭС-З-1 |
2 |
1500 |
2900 |
900 |
750 |
1100 |
МЭС-З-2 |
3 |
1500 |
2900 |
900 |
750 |
1100 |
МЭС-З-3 |
3 |
1500 |
2900 |
900 |
750 |
1100 |
МЭС-З-5 |
4 |
1500 |
2900 |
900 |
750 |
1100 |
таблицы 4
Модификация |
Потребляемая мощность, кВт, не более |
Высота рабочего пространства без захватов, мм, не более* |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
Высота |
Длина |
Ширина | ||||
МЭС-З-10 |
4 |
2000 |
3500 |
1400 |
1300 |
3700 |
МЭС-З-20 |
4 |
2000 |
3500 |
1400 |
1300 |
3700 |
МЭС-З-25 |
4 |
2000 |
3500 |
1400 |
1300 |
3700 |
МЭС-З-30 |
5 |
2000 |
3500 |
1400 |
1300 |
3700 |
МЭС-З-40 |
5 |
2000 |
3500 |
1400 |
1300 |
3700 |
МЭС-З-50 |
6 |
2000 |
3500 |
1400 |
1300 |
3700 |
МЭС-З-60 |
6 |
2000 |
3500 |
1400 |
1300 |
3700 |
МЭС-Ц-0.1 |
2 |
500 |
1500 |
550 |
300 |
100 |
МЭС-Ц-0.3 |
2 |
500 |
1500 |
550 |
300 |
100 |
МЭС-Ц-0.5 |
2 |
500 |
1500 |
550 |
300 |
100 |
МЭС-Ц-1 |
2 |
500 |
1500 |
550 |
300 |
100 |
МЭС-Ц-2 |
5 |
600 |
1700 |
600 |
500 |
250 |
МЭС-Ц-2.5 |
5 |
600 |
1700 |
600 |
500 |
250 |
МЭС-Ц-3 |
5 |
600 |
1700 |
600 |
500 |
250 |
МЭС-Ц-5 |
5 |
600 |
1700 |
600 |
500 |
250 |
МЭС-Л-0.01 |
2 |
1200 |
1650 |
350 |
450 |
120 |
МЭС-Л-0.02 |
2 |
1200 |
1650 |
350 |
450 |
120 |
МЭС-Л-0.05 |
2 |
1200 |
1650 |
350 |
450 |
120 |
МЭС-Л-0.1 |
2 |
1200 |
1650 |
350 |
450 |
120 |
МЭС-Л-0.5 |
2 |
1200 |
1650 |
350 |
450 |
120 |
МЭС-Л-1 |
2 |
1200 |
1650 |
350 |
450 |
120 |
МЭС-Л-2 |
3 |
1200 |
1900 |
450 |
600 |
250 |
МЭС-Л-2.5 |
3 |
1200 |
1900 |
450 |
600 |
250 |
МЭС-1 |
2 |
1700 |
2400 |
850 |
750 |
550 |
МЭС-2 |
2 |
1700 |
2400 |
850 |
750 |
550 |
МЭС-3 |
2 |
1700 |
2400 |
850 |
750 |
550 |
МЭС-5 |
3 |
1700 |
2400 |
850 |
750 |
550 |
МЭС-7.5 |
3 |
1700 |
2400 |
850 |
750 |
550 |
МЭС-10 |
4 |
1700 |
2600 |
1100 |
800 |
900 |
МЭС-12.5 |
4 |
1700 |
2600 |
1100 |
800 |
900 |
МЭС-15 |
4 |
1700 |
2900 |
1250 |
850 |
1300 |
МЭС-20 |
4 |
1700 |
2900 |
1250 |
850 |
1300 |
МЭС-25 |
5 |
1700 |
3200 |
1300 |
900 |
1700 |
МЭС-30 |
5 |
1700 |
3200 |
1300 |
900 |
1700 |
МЭС-40 |
6 |
1700 |
3200 |
1300 |
900 |
1700 |
МЭС-50 |
9 |
2200 |
3500 |
1550 |
950 |
3200 |
МЭС-60 |
9 |
2200 |
3500 |
1550 |
950 |
3200 |
МЭС-100 |
10 |
2200 |
3800 |
1700 |
1200 |
7800 |
МЭС-120 |
10 |
2200 |
3800 |
1700 |
1200 |
7800 |
МЭС-150 |
13 |
2200 |
4100 |
1750 |
1500 |
8700 |
МЭС-200 |
17 |
2700 |
4400 |
1900 |
1600 |
10500 |
МЭС-250 |
24 |
2700 |
5100 |
2200 |
2100 |
14000 |
* - фактические значения указываются в индивидуальных паспортах на машины
Таблица 5 - Технические
Наименование характеристики |
Значение |
Параметры электрического питания:
|
230+23-зз / 380+20-20 50±1 |
Условия эксплуатации:
|
от +15 до +35 85 |
Таблица 6 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
