Сведения о средстве измерений: 91667-24 Анализаторы электрохирургические

Номер по Госреестру СИ: 91667-24
91667-24 Анализаторы электрохирургические
(vPad-RF)

Назначение средства измерений:
Анализаторы электрохирургические vPad-RF (далее - анализаторы) предназначены для измерений напряжения и силы переменного тока, электрической мощности, воспроизведения электрического сопротивления переменного тока.

сертификация программного обеспечения
Внешний вид. Анализаторы электрохирургические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы электрохирургические
Рисунок № 1
Внешний вид. Анализаторы электрохирургические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы электрохирургические
Рисунок № 2

Общие сведения

Дата публикации - 26.03.2024
Срок свидетельства - 22.03.2029
Номер записи - 193573
ID в реестре СИ - 1415390
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Datrend Systems Inc.
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№798 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Анализаторы электрохирургические (vPad-RF)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Datrend Systems Inc.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85989-22
01.07.2027
Генераторы сигналов пациента, vPad
Datrend Systems Inc. (КАНАДА )
ОТ
МП
1 год
86078-22
06.07.2027
Генераторы сигналов пациента, FMS-3
Datrend Systems Inc. (КАНАДА )
ОТ
МП
1 год
91667-24
22.03.2029
Анализаторы электрохирургические, vPad-RF
Datrend Systems Inc. (КАНАДА )
ОТ
МП
1 год

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Анализаторы электрохирургические (vPad-RF)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы электрохирургические (vPad-RF)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Планшет на платформе Android обеспечивает пользовательский интерфейс посредством программного обеспечения (далее — ПО) vPad-RFTM, установленного на планшете. Установленное ПО позволяет проводить тестирование в ручном режиме с созданием отчёта и в автоматическом режиме с графическим отображением кривых мощности.

ПО vPad-RFTM используется для выполнения и просмотра результатов измерений, изменения параметров измерений, просмотра памяти данных и т.д. Запускается в автоматическом режиме после включения прибора, идентифицируется на экране ЖК-дисплея. ПО является метрологически значимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

vPad-RFTM

Номер версии (идентификационный номер) ПО

не ниже 3.00.5

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа наносится на маркировочную наклейку, расположенную в левом нижнем углу задней панели анализатора.

Общий вид анализатора представлен на рисунке 1.

Ограничение доступа к местам настройки (регулировки) осуществляется путём нанесения мастичных пломб на одном винте крепления, расположенном в правом верхнем углу задней панели анализатора.

Заводской (серийный) номер в виде буквенно-цифрового кода наносится на маркировочную наклейку.

Общий вид задней панели с указанием мест нанесения знаков утверждения типа и поверки, заводского (серийного) номера, расположение мест пломбирования от несанкционированного доступа представлен на рисунке 2.

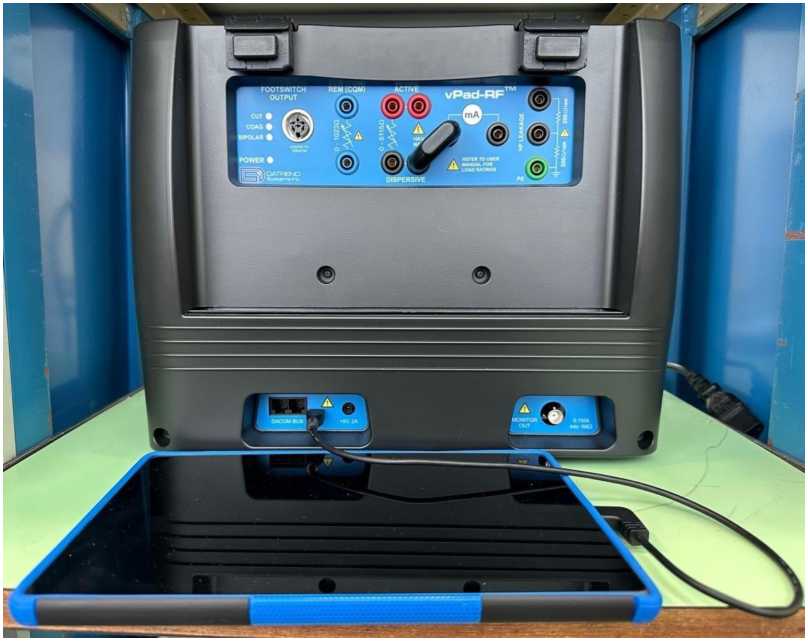

Рисунок 1 - Общий вид анализатора

Место нанесения знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место

пломбирования

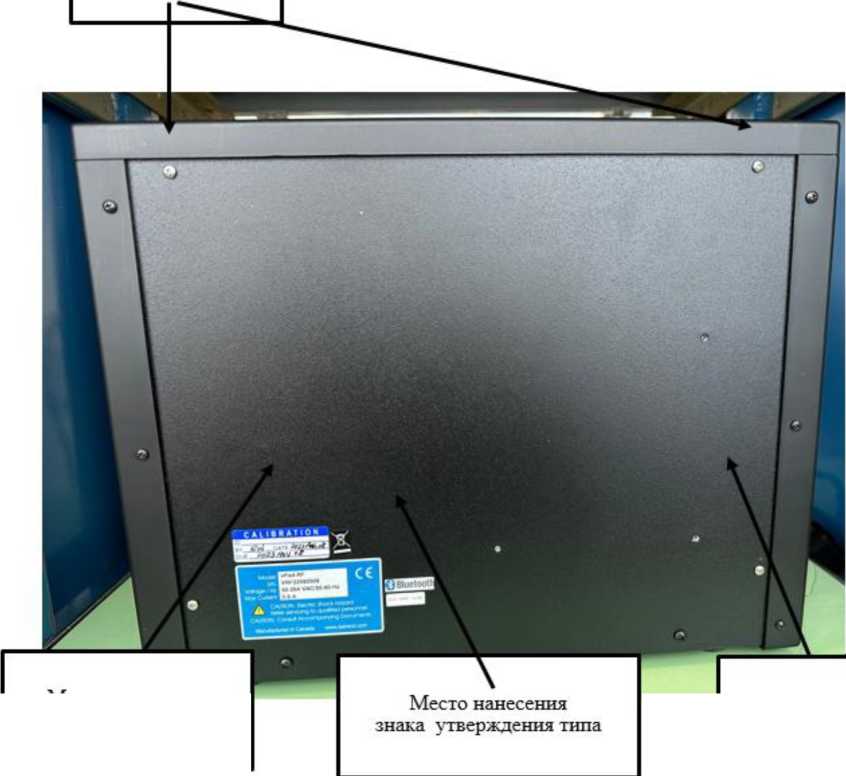

Рисунок 2 - Общий вид задней панели с указанием мест нанесения знаков утверждения типа и поверки, заводского (серийного) номера, расположение мест пломбирования от несанкционированного доступа

Программное обеспечение

Планшет на платформе Android обеспечивает пользовательский интерфейс посредством программного обеспечения (далее — ПО) vPad-RFTM, установленного на планшете. Установленное ПО позволяет проводить тестирование в ручном режиме с созданием отчёта и в автоматическом режиме с графическим отображением кривых мощности.

ПО vPad-RFTM используется для выполнения и просмотра результатов измерений, изменения параметров измерений, просмотра памяти данных и т.д. Запускается в автоматическом режиме после включения прибора, идентифицируется на экране ЖК-дисплея. ПО является метрологически значимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

vPad-RFTM

Номер версии (идентификационный номер) ПО

не ниже 3.00.5

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизводимых значений электрического сопротивления переменного тока в диапазоне частот от 250 Гц до 2 МГц с шагом 5 Ом, Ом

от 0 до 5115

Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления переменного тока, Ом от 250 Гц до 100 кГц включ.

св. 100 кГц до 1 МГц включ.

св. 1 до 2 МГц

±(1,0-10-2-RB* + 1)

±(7,0^10-2/RB* + 2) ±(20,040-^RB* + 2)

Воспроизводимые значения электрического сопротивления переменного тока в диапазоне частот от 250 Гц до 2 МГц

(режим HF Leakage), Ом

200,400

Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменного тока

(режим HF Leakage), %

от 250 Гц до 500 кГц включ.

св. 500 кГц до 2 МГц

±2

±7

Диапазон воспроизводимых значений электрического сопротивления постоянного тока с шагом 1 Ом (режим REM/CQM), Ом

от 0 до 1023

Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления постоянного тока (режим REM/CQM), Ом

±(1,0-10’2-RB* + 1)

Продолжение таблицы 2

Наименование характеристики

Значение

Диапазон измерений среднеквадратичного значения напряжения переменного тока в диапазоне частот от 3 кГц до 1 МГц, В

от 25 до 999,9

Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В

от 3 кГц до 500 кГц включ.

св. 500 кГц до 1 МГц

±(1,040-^иизм** + 1) ±(30,040-^иизм** + 1)

Диапазон измерений среднеквадратичного значения силы переменного тока в диапазоне частот от 3 кГц до 2 МГ ц, мА

от 5 до 5000

Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения силы переменного тока, мА

от 3 кГц до 500 кГц включ.

св. 500 кГц до 2 МГц

±(1,040-2^изм*** +

5) ±(10Д10-2Лизм*** + 5)

Диапазон измерений электрической мощности, Вт

от 2 до 600

Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт

±(3,040-2Тизм**** +

0,5)

RB *    - воспроизводимое значение электрического сопротивления, Ом;

иизм** - измеряемое значение напряжения переменного тока, В;

т                                                                                                          А

1изм     - измеряемое значение силы переменного тока, мА;

Ризм    - измеряемое значение электрической мощности

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Питание напряжением переменного тока частотой 50 Гц, В

от 198 до 242

Габаритные размеры, мм, не более:

базовый блок

- высота

280

- ширина

225

- длина

350

планшетный компьютер

- высота

16

- ширина

170

- длина

270

Масса, кг, не более

10

Условия эксплуатации:

-температура окружающего воздуха, °С

от +15 до +25

-относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку, расположенную в нижнем левом углу на задней поверхности анализатора.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Эксплуатация» документа vPad-RF.001 РЭ «Анализаторы электрохирургические vPad-RF. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 18 августа 2023 г. №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;

Приказ Росстандарта от 17 марта 2022 г. №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Техническая документация изготовителя.

Правообладатель

Datrend Systems Inc.

130-4020 Viking Way,

Richmond, BC V6V2L4, Canada

Phone: +1-604-291-7749

Изготовитель

Datrend Systems Inc.
130-4020 Viking Way,
Richmond, BC V6V2L4, Canada
Phone: +1-604-291-7749

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона
ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00

Правообладатель

Datrend Systems Inc.
130-4020 Viking Way,
Richmond, BC V6V2L4, Canada
Phone: +1-604-291-7749

Принцип действия анализаторов основан на измерении силы переменного тока, подаваемого от тестируемого устройства на заданное сопротивление нагрузки. Нагрузка состоит из блоков керамических резисторов. Высоковольтные реле используются для включения и выключения определенных блоков резисторов, позволяя изменять нагрузку от 0 до 5115 Ом с шагом 5 Ом. Два вентилятора диаметром 90 мм обеспечивают воздушное охлаждение резисторов, что позволяет им выдерживать входные мощности 400 Вт при 100% рабочем цикле для стандартных тестовых нагрузок 100, 300 или 500 Ом. Помимо переменной тестовой нагрузки анализатор имеет две маломощные нагрузки фиксированного значения, которые используются для измерения высокочастотного (ВЧ) тока утечки (режим HF Leakage). Программируемое значение сопротивления, которое может быть установлено от 0 до 1023 Ом с шагом в 1 Ом, используется при тестировании монитора возвратного электрода (REM) или монитора качества контакта (CQM). При ВЧ тесте тороидальный трансформатор тока масштабирует высокочастотный ток в нагрузке и выдает пропорциональный сигнал, который передается на электронно-вычислительные элементы анализатора. Данные элементы включают в себя цифровой сигнальный процессор (DSP), который принимает и анализирует сигнал в режиме реального времени.

Конструктивно анализаторы состоят из основного блока и планшетного компьютера на базе Android, который крепится на основной блок с помощью держателей. Планшетный компьютер имеет 10,1-дюймовый цветной жидкокристаллический (далее — ЖК) дисплей с сенсорным управлением. Подключение планшетного компьютера к основному блоку осуществляется с помощью кабеля micro-USB.

На лицевой панели основного блока находится панель с разъёмами для подключения проводов из комплекта поставки для различных режимов работы анализатора и индикаторы, показывающие рабочее состояние анализатора в разных режимах работы. В нижней части боковой панели имеются кнопка включения/выключения I/O и гнездо для подключения сетевого кабеля.

Питание анализаторов осуществляется от сети переменного тока.

Знак поверки наносится на заднюю панель анализатора.

Знак утверждения типа наносится на маркировочную наклейку, расположенную в левом нижнем углу задней панели анализатора.

Общий вид анализатора представлен на рисунке 1.

Ограничение доступа к местам настройки (регулировки) осуществляется путём нанесения мастичных пломб на одном винте крепления, расположенном в правом верхнем углу задней панели анализатора.

Заводской (серийный) номер в виде буквенно-цифрового кода наносится на маркировочную наклейку.

Общий вид задней панели с указанием мест нанесения знаков утверждения типа и поверки, заводского (серийного) номера, расположение мест пломбирования от несанкционированного доступа представлен на рисунке 2.

Внешний вид. Анализаторы электрохирургические (vPad-RF), http://oei-analitika.ru

Рисунок 1 - Общий вид анализатора

Внешний вид. Анализаторы электрохирургические (vPad-RF), http://oei-analitika.ru

Место нанесения знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место

пломбирования

Рисунок 2 - Общий вид задней панели с указанием мест нанесения знаков утверждения типа и поверки, заводского (серийного) номера, расположение мест пломбирования от несанкционированного доступа


Таблица 4 -

Наименование

Обозначение

Количество

1 Анализатор электрохирургический vPad-RF в составе

-основной блок

-планшетный компьютер

1 шт.

2 Комплект принадлежностей

1 шт.

3 Руководство по эксплуатации

vPad-RF.001 РЭ

1 экз.

4 Руководство оператора

vPad-RF.001 РО

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизводимых значений электрического сопротивления переменного тока в диапазоне частот от 250 Гц до 2 МГц с шагом 5 Ом, Ом

от 0 до 5115

Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления переменного тока, Ом от 250 Гц до 100 кГц включ.

св. 100 кГц до 1 МГц включ.

св. 1 до 2 МГц

±(1,0-10-2-RB* + 1)

±(7,0^10-2/RB* + 2) ±(20,040-^RB* + 2)

Воспроизводимые значения электрического сопротивления переменного тока в диапазоне частот от 250 Гц до 2 МГц

(режим HF Leakage), Ом

200,400

Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменного тока

(режим HF Leakage), %

от 250 Гц до 500 кГц включ.

св. 500 кГц до 2 МГц

±2

±7

Диапазон воспроизводимых значений электрического сопротивления постоянного тока с шагом 1 Ом (режим REM/CQM), Ом

от 0 до 1023

Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления постоянного тока (режим REM/CQM), Ом

±(1,0-10’2-RB* + 1)

Продолжение таблицы 2

Наименование характеристики

Значение

Диапазон измерений среднеквадратичного значения напряжения переменного тока в диапазоне частот от 3 кГц до 1 МГц, В

от 25 до 999,9

Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В

от 3 кГц до 500 кГц включ.

св. 500 кГц до 1 МГц

±(1,040-^иизм** + 1) ±(30,040-^иизм** + 1)

Диапазон измерений среднеквадратичного значения силы переменного тока в диапазоне частот от 3 кГц до 2 МГ ц, мА

от 5 до 5000

Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения силы переменного тока, мА

от 3 кГц до 500 кГц включ.

св. 500 кГц до 2 МГц

±(1,040-2^изм*** +

5) ±(10Д10-2Лизм*** + 5)

Диапазон измерений электрической мощности, Вт

от 2 до 600

Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт

±(3,040-2Тизм**** +

0,5)

RB *    - воспроизводимое значение электрического сопротивления, Ом;

иизм** - измеряемое значение напряжения переменного тока, В;

т                                                                                                          А

1изм     - измеряемое значение силы переменного тока, мА;

Ризм    - измеряемое значение электрической мощности

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Питание напряжением переменного тока частотой 50 Гц, В

от 198 до 242

Габаритные размеры, мм, не более:

базовый блок

- высота

280

- ширина

225

- длина

350

планшетный компьютер

- высота

16

- ширина

170

- длина

270

Масса, кг, не более

10

Условия эксплуатации:

-температура окружающего воздуха, °С

от +15 до +25

-относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
