Номер по Госреестру СИ: 91327-24
91327-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ)
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Янаульский ЦЭЭ) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ)
Рисунок № 1
Общие сведения
Дата публикации - 16.02.2024
Срок свидетельства -
Номер записи - 193217
ID в реестре СИ - 1414480
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№377 от 2024.02.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ) (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82247-21 |
Резервуары стальные вертикальные цилиндрические, РВСП-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82246-21 |
Резервуары стальные горизонтальные цилиндрические, РГС-8, РГС-12,5, РГС-16 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82157-21 |
Резервуары стальные вертикальные цилиндрические, РВС-2000, РВС-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82156-21 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-1000, РВС-2000, РВС-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
87401-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Башнефть-Добыча" 2 очередь, Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
90616-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Нижневартовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
90944-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ (ЮАГМ)), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91110-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Дюртюлинский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91207-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91246-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Приютовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91327-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91330-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ) (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ) (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значения |
|
1 |
2 |
|
^Идентификационное наименование ПО |
CalcClients.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
e55712d0b1b219065d63da949114dae4 |
|
2.Идентификационное наименование ПО |
CalcLeakage.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
b1959ff70be1eb17c83f7b0f6d4a132f |
Продолжение таблицы 1
|
1 |
2 |
|
3.Идентификационное наименование ПО |
CalcLosses.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
d79874d10fc2b156a0fdc27e 1ca480ac |
|
4.Идентификационное наименование ПО |
Metrology.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
52e28d7b608799bb3ccea41b548d2c83 |
|
5.Идентификационное наименование ПО |
ParseBin.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
6f557f885b737261328cd77805bd1ba7 |
|
6.Идентификационное наименование ПО |
ParseIEC.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
48e73a9283d1e66494521f63d00b0d9f |
|
7.Идентификационное наименование ПО |
ParseModbus.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
c391d64271acf4055bb2a4d3fe1f8f48 |
|
8.Идентификационное наименование ПО |
ParsePiramida.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
ecf532935ca1a3fd3215049af1fd979f |
|
9.Идентификационное наименование ПО |
SynchroNSI.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
530d9b0126f7cdc23 ecd814c4eb7ca09 |
|
^.Идентификационное наименование ПО |
VerifyTime.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
1ea5429b261fb0e2884f5b356a1d1e75 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы формуляра на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Янаульский ЦЭЭ). МВИ 26.51/234/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательПубличное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)
ИНН 0274051582
Юридический адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.
Е-mail: info_bn@rosneft.ru
Изготовитель
Общество с ограниченной ответственностью «Башнефть-Добыча» (ООО «Башнефть-Добыча»)ИНН 0277106840
Адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62
E-mail: info_bn@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1 Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Публичное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)ИНН 0274051582
Юридический адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.
Е-mail: info_bn@rosneft.ru
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.
-
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Янаульском (далее-СБД), Уфимском (далее-СБДУ) цехах по эксплуатации электрооборудования, устройства синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000», каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность;
Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.
Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.
На верхнем - третьем уровне АИИС КУЭ СБД производит сбор результатов измерений, состояния средств и объектов измерений и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.
Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-2, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Периодичность сравнения шкалы времени СБД, СБДУ со шкалой времени соответствующего УСВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени СБД или СБДУ от шкалы времени УСВ более ± 1 с. выполняется синхронизация шкалы времени СБД или СБДУ.
Сравнение шкалы времени сервера ИВК и СБДУ осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени СБДУ более ± 1 с. выполняется синхронизация шкалы времени сервера ИВК.
Сравнение шкалы времени УСПД и СБД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени СБД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени УСПД.
Для ИК, в состав которых входит УСПД, сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени УСПД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени счетчика.
Для ИК, в состав которых не входит УСПД, сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени СБД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, УСПД, сервера ИВК, СБД, СБДУ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер 05/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

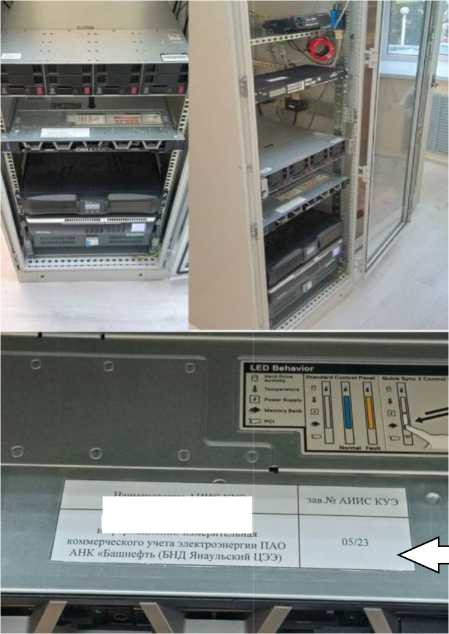

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
05/23
Наименование АИИС КУЭ
■шв.№ АИИС КУЭ
система автоматизированная информационно-измерительная
■ коммерческого учета электроэнергии ПАО I АНК «Башнефть (БНД Янаульскнй ЦЭЭ)
Место нанесения заводского номера
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТОЛ 10 |
14 |
|
ТФН-35М |
3 | |
|
ТФЗМ 110Б-1У |
18 | |
|
ТЛМ-10 |
28 | |
|
ТОЛ-СВЭЛ |
14 | |
|
ТФЗМ-35А-У1 |
7 | |
|
ТФ3М35А-ХЛ1 |
2 | |
|
ТЛК10-5 |
4 | |
|
ТОЛ-35 |
2 | |
|
ТВЭ-35УХЛ2 |
9 | |
|
ТФЗМ-35Б-1У1 |
14 | |
|
ТФЗМ 35Б4 У1 |
2 | |
|
ТОЛ-НТЗ |
10 | |
|
ТОЛ-НТЗ-10 |
10 | |
|
ТПЛМ-10 |
28 | |
|
ТПЛ-10 |
10 |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТФМ-110 |
6 |
|
ТФНД-35М |
4 | |
|
ТВ |
12 | |
|
ТВЛМ |
12 | |
|
ТВЛМ-10 |
2 | |
|
ТВЛ-10 |
2 | |
|
ТОП |
9 | |
|
ТОП-0,66 |
39 | |
|
IMZ |
6 | |
|
ТШП-0,66 |
3 | |
|
Трансформаторы напряжения |
ЗНОМ-35-65 |
51 |
|
ЗНОЛ.06 |
18 | |
|
НКФ-110 |
18 | |
|
НКФ-110-57 У1 |
6 | |
|
НАМИ-10 |
3 | |
|
НАМИТ-10 |
9 | |
|
НАМИТ-10-2 |
2 | |
|
НТМИ-6-66 |
1 | |
|
НАМИТ |
3 | |
|
НАМИ |
1 | |
|
НАЛИ-СЭЩ |
2 | |
|
НТМИ-6 |
1 | |
|
VSK I 10b |
6 | |
|
Счетчик электрической энергии |
ТЕ2000.01.00.00 |
21 |
|
СЭТ-4ТМ.03М.01 |
79 | |
|
ТЕ2000.05.00.00 |
6 | |
|
ПСЧ-4ТМ.05М.04 |
9 | |
|
ПСЧ-4ТМ.05М |
2 | |
|
ПСЧ-4ТМ.05МК.04 |
2 | |
|
СЭБ-1ТМ.02Д.02 |
1 | |
|
Устройство синхронизации времени |
УСВ-2 |
2 |
|
Контроллер сетевой индустриальный (УСПД) |
СИКОН С70 |
13 |
|
Сервер баз данных ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» |
Сервер ИВК |
1 |
|
Сервера баз данных |
СБД |
1 |
|
СБДу |
1 | |
|
Документация | ||
|
Формуляр |
ФО 26.51/234/23 |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | ||||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
ИВКЭ |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ПС 35 кВ Петровка, КРУН-6кВ, 1 с.ш. 6 кВ, яч. 1, ВЛ-6 кВ ф. 1 |
ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79 |
ЗНОЛ.06 6000/V3 / Ю0/\3 КТ 0,5 Рег.№ 3344-72 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
2 |
ПС 110 кВ Кайпан, 1 СШ 35 кВ, яч. 1, ВЛ 35 кВ Кайпан - Маматеево |
ТФН-35М 200/5 КТ 0,5 Рег.№ 3690-73 |
ЗНОМ-35-65 35000/^3 / 100/\3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0. Рег.№ 36697-08 |
- | |
|
3 |
ПС 110 кВ Кучаш, ОРУ-110 кВ, ввод 110 кВ Т-1 |
ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 |
НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№28822-05 | |
|
4 |
ПС 110 кВ Кучаш, ОРУ-110 кВ, ввод 110 кВ Т-2 |
ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 |
НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
5 |
ПС 110 кВ Кучаш, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2, КЛ-6 кВ ф. 6402 |
ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69 |
НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
ПС 110 кВ Кучаш, КРУН- | |
|
6 |
6 кВ, 1 с.ш. 6 кВ, яч. 6, КЛ-6 кВ ф. 6406 |
ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69
ТЕ2000.01.00.00
КТ 0,5S/1,0
Рег.№ 83048-21
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
7 |
ПС 110 кВ Кучаш, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 12, КЛ-6 кВ ф. 6412 |
ТЛМ-10 100/5 КТ 0,5S Рег.№ 2473-05 |
НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
8 |
ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 14 |
ТОЛ-СВЭЛ 100/5 КТ 0,5S Рег.№ 70106-17 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
9 |
ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 16, ВЛ-6 кВ ф. 16 |
ТОЛ-СВЭЛ 150/5 КТ 0,5S Рег.№ 70106-17 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12 | |||
|
10 |
ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф. 15 |
ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12 | |||
|
11 |
ПС 35 кВ Актуган, КРУН-6кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 14 |
IMZ 100/5 КТ 0,5 Рег.№ 16048-97 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- | |
|
12 |
ПС 110 кВ Султанаево, ОРУ-110 кВ, ввод 110 кВ Т-1 |
ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 |
НКФ-110 110000/V3 / Ю0/\3 КТ 0,5 Рег.№ 87604-22 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 | |
|
13 |
ПС 110 кВ Султанаево, ОРУ-110 кВ, ввод 110 кВ Т-2 |
ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 |
НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
14 |
ПС 110 кВ Султанаево, 2 СШ 35 кВ, ВЛ 35 кВ Султанаево - Киебак |
ТФН-35М 150/5 КТ 0,5 Рег.№ 3690-73 ТФЗМ-35А-У1 150/5 КТ 0,5 Рег.№ 3690-73 |
ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег..№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
15 |
ПС 110 кВ Султанаево, 1 СШ 35 кВ, ВЛ 35 кВ Султанаево -Надеждино |
ТФ3М35А-ХЛ1 100/5 КТ 0,5 Рег.№ 8555-81 |
ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
16 |
ПС 110 кВ Султанаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 12703 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-69 |
НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
17 |
ПС 35 кВ Надеждино, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2, ВЛ-6 кВ ф. 2 |
ТОЛ 10 50/5 КТ 0,5 Рег.№ 7069-79 |
ЗНОЛ.06 6C)C)0/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 | |
|
18 |
ПС 35 кВ Надеждино, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3 |
ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
19 |
ПС 110 кВ Вояды, ОРУ-110 кВ, ввод 110 кВ Т-1 |
ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 |
НКФ-110 110000/V3 / 100/\3 КТ 0,5 Рег.№ 87604-22 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег..№28822-05 | |
|
20 |
ПС 110 кВ Вояды, ОРУ-110 кВ, ввод 110 кВ Т-2 |
ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 |
НКФ-110 110000/V3 / 100/\3 КТ 0,5 Рег.№ 87604-22 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
21 |
ПС 110 кВ Вояды, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2, ВЛ-6 кВ ф.5302 |
ТЛК10-5 200/5 КТ 0,5 Рег.№ 9143-01 |
НАМИТ-10-2 6000/100 КТ 0,5 Рег.№ 18178-99 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
22 |
ПС 110 кВ Вояды, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ 6 кВ ф.5314 |
ТЛК10-5 150/5 КТ 0,5 Рег.№ 9143-01 |
НАМИТ-10-2 6000/100 КТ 0,5 Рег.№ 18178-99 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег..№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
23 |
ПС 110 кВ Вояды, 1 СШ 35 кВ, ВЛ 35 кВ Вояды - Янаул 1 ц. |
ТОЛ-35 300/5 КТ 0,5S Рег.№ 21256-07 |
ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
24 |
ПС 110 кВ Вояды, 1 СШ 35 кВ, ВЛ 35 кВ Вояды -Чангакуль 1 ц. |
ТВЭ-35УХЛ2 600/5 КТ 0,5 Рег.№ 13158-92 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
25 |
ПС 110 кВ Вояды, 2 СШ 35 кВ, ВЛ 35 кВ Вояды - Янаул 2 ц |
ТВЭ-35УХЛ2 300/5 КТ 0,5 Рег.№ 13158-92 |
ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
26 |
ПС 110 кВ Вояды, 2 СШ 35 кВ, ВЛ 35 кВ Вояды -Чангакуль 2 ц. |
ТВЭ-35УХЛ2 600/5 КТ 0,5 Рег.№ 13158-92 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12 | |||
|
27 |
ПС 110 кВ Андреевка, 2 СШ 35 кВ, ВЛ 35 кВ Андреевка - БКНС-13 1 цепь |
ТФЗМ-35Б-1У1 100/5 КТ 0,5 Рег.№ 3689-73 |
НАМИ 35000/V3 / 100/\3 КТ 0,5 Рег.№ 60002-15 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 | |
|
28 |
ПС 110 кВ Андреевка, 1 СШ 35 кВ, ВЛ 35 кВ Андреевка - БКНС-13 2 цепь |
ТФЗМ-35Б-1У1 150/5 КТ 0,5 Рег.№ 3689-73 |
ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
7 | |
|
29 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 10, КЛ-6кВ Л- 4910 |
ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17 |
НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
30 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 16, КЛ-6кВ Л- 4916 |
ТОЛ-НТЗ-10 200/5 КТ 0,5S Рег.№ 51679-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
31 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 17, КЛ-6кВ Л- 4917 |
ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
32 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 18, КЛ-6кВ Л- 4918 |
ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
33 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 19, КЛ-6кВ Л- 4919 |
ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
34 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 20, КЛ-6кВ Л- 4920 |
ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 |
НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
35 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 21, КЛ- 6кВ Л-4921 |
ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
36 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 22, КЛ-6кВ Л-4922 |
ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
37 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 23, КЛ-6кВ Л-4923 |
ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 |
НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
38 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 24, КЛ-6кВ Л- 4924 |
ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
39 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 25, КЛ-6кВ Л-4925 |
ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
40 |
ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 26, КЛ-6кВ Л- 4926 |
ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
41 |
ПС 110 кВ Курдым, 1 СШ 35 кВ, ВЛ 35 кВ Курдым - СУН-43 1 ц. |
ТФЗМ-35Б-1У1 100/5 КТ 0,5 Рег.№ 3689-73 |
ЗНОМ-35-65 35000 / 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 | |
|
42 |
ПС 110 кВ Курдым, 1 СШ 35 кВ, ВЛ 35 кВ Курдым -Хамитово 1 ц. |
ТФЗМ-35А-У1 50/5 КТ 0,5 Рег.№ 3690-73 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
43 |
ПС 110 кВ Курдым, 2 СШ 35 кВ, ВЛ 35 кВ Курдым -СУН-43 2 ц. |
ТФЗМ-35Б-1У1 100/5 КТ 0,5 Рег.№ 3689-73 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
44 |
ПС 110 кВ Курдым, 2 СШ 35 кВ, ВЛ 35 кВ Курдым -Хамитово 2 ц. |
ТФЗМ-35А-У1 50/5 КТ 0,5 Рег.№ 3690-73 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
45 |
ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 18, КЛ-6 кВ ф. 5018 |
ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
46 |
ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 20, КЛ-6 кВ ф. 5020 |
ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
47 |
ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 22, КЛ-6 кВ ф. 5022 |
ТОЛ-НТЗ-10 200/5 КТ 0,5S Рег.№ 51679-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
48 |
ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 23, КЛ-6 кВ ф. 5023 |
ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
49 |
ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 25, КЛ-6 кВ ф. 5025 |
ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
50 |
ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 5, КЛ- 6 кВ ф. 5005 |
ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 |
НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
51 |
ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 9, КЛ- 6 кВ ф. 5009 |
ТПЛМ-10 150/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
52 |
ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 10, КЛ-6 кВ ф. 5010 |
ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
53 |
ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 11, КЛ-6 кВ ф. 5011 |
ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
54 |
ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 12, КЛ-6 кВ ф. 5012 |
ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 |
НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
55 |
ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 14, КЛ-6 кВ ф. 5014 |
ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
56 |
ПС 110 кВ Татышлы, 1 СШ 110 кВ, ВЛ 110 кВ Татышлы - Кайпан 1 ц. |
ТФМ-110 300/5 КТ 0,5 Рег.№ 16023-97 |
НКФ-110-57 У1 110000/^3/ 100/V3 КТ 0,5 Рег.№ 14205-94 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 | |
|
57 |
ПС 110 кВ Татышлы, 2 СШ 110 кВ, ВЛ 110 кВ Татышлы - Кайпан 2 ц. |
ТФМ-110 300/5 КТ 0,5 Рег.№ 16023-97 |
НКФ-110-57 У1 110000/^3/ 100/^3 КТ 0,5 Рег.№ 14205-94 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12 | ||
|
58 |
ПС 110 кВ Игровка, 1 СШ 35 кВ, ввод 35 кВ |
ТФНД-35М 150/5 КТ 0,5 Рег.№ 3689-73 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 | |
|
59 |
ПС 110 кВ Игровка, 2 СШ 35 кВ, ввод 35 кВ |
ТФНД-35М 200/5 КТ 0,5 Рег.№ 3689-73 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
60 |
ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 11, ВЛ-6 кВ ф. 4811 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
61 |
ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 4813 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
62 |
ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф.4815 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
63 |
ПС 110 кВ Игровка, КРУН- 6 кВ, 1 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ ф.4817 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
64 |
ПС 110 кВ Игровка, КРУН- 6 кВ, 1 с.ш. 6 кВ, яч. 21, ВЛ-6 кВ ф.4821 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
65 |
ПС 110 кВ Игровка, КРУН- 6 кВ, 2 с.ш. 6 кВ, яч. 4, ВЛ-6 кВ ф.4804 |
ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
66 |
ПС 110 кВ Игровка, КРУН- 6 кВ, 2 с.ш. 6 кВ, яч. 6, ВЛ-6 кВ ф.4806 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-69 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
67 |
ПС 110 кВ Игровка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 12, ВЛ-6 кВ ф.4812 |
ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
68 |
ПС 110 кВ Игровка, КРУН- 6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф.4814 |
ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
69 |
ПС 110 кВ Красный Холм, РУ-35 кВ, 1 СШ 35 кВ, BЛ 35 кВ Красный Холм - КНС-7 1 ц |
ТВ 150/5 КТ 0,5S Рег.№ 64181-16 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 | |
|
70 |
ПС 110 кВ Красный Холм, РУ-35 кВ, 2 СШ 35 кВ, BЛ 35 кВ Красный Холм - КНС-7 2 ц. |
ТВ 150/5 КТ 0,5S Рег.№ 64181-16 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
71 |
ПС 110 кВ Красный Холм, КРУН-6кВ 1 с.ш. 6 кВ, яч. 6309, ВЛ-6 кВ ф. 6309 |
ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10 |
НАМИТ 6000/100 КТ 0,5 Рег.№ 70324-18 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег..№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
72 |
ПС 110 кВ Красный Холм, КРУН-6кВ 1 с.ш. 6 кВ, яч. 6310, ВЛ-6 кВ ф. 6310 |
ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
73 |
ПС 110 кВ Красный Холм, КРУН-6кВ 1 с.ш. 6 кВ, яч. 6311, ВЛ-6 кВ ф. 6311 |
ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
74 |
ПС 110 кВ Красный Холм, КРУН-6кВ 1 с.ш. 6 кВ, яч. 6313, ВЛ-6 кВ ф. 6313 |
ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
75 |
ПС 110 кВ Красный Холм, КРУН-6кВ 2 с.ш. 6 кВ, яч. 6308, ВЛ-6 кВ ф. 6308 |
ТВЛМ 200/5 КТ 0,5 Рег.№ 45040-10 |
НТМИ-6 6000/100 КТ 0,5 Рег.№ 380-49 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
76 |
ПС 110 кВ Красный Холм, КРУН-6кВ 2 с.ш. 6 кВ, яч. 6305, ВЛ-6 кВ ф. 6305 |
ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
77 |
ПС 110 кВ Красный Холм, КРУН-6кВ 2 с.ш. 6 кВ, яч. 6304, ВЛ-6 кВ ф. 6304 |
ТВЛМ-10 300/5 КТ 0,5 Рег.№ 1856-63 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
78 |
ПС 110 кВ Тюльди, 1 СШ 35 кВ, ВЛ 35 кВ Тюльди -СУН-16 1 ц. |
ТВ 200/5 КТ 0,5S Рег.№ 46101-10 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
79 |
ПС 110 кВ Тюльди, 2 СШ 35 кВ, BЛ 35 кВ Тюльди -СУН-16 2 ц. |
ТВ 200/5 КТ 0,5S Рег.№ 46101-10 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
80 |
ПС 110 кВ Тюльди, 1 с.ш. 6 кВ, яч. 3, КЛ- 6 кВ ф. 6203 |
ТОЛ-НТЗ 150/5 КТ 0,5S Рег.№ 69606-17 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
81 |
ПС 110 кВ Тюльди, 1 с.ш. 6 кВ, яч. 5, КЛ- 6 кВ ф. 6205 |
ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
82 |
ПС 110 кВ Тюльди, 1 с.ш. 6 кВ, яч. 11, КЛ-6 кВ ф. 6211 |
ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
83 |
ПС 110 кВ Тюльди, 1 с.ш. 6 кВ, яч. 13, КЛ-6 кВ ф. 6213 |
ТОЛ-НТЗ 400/5 КТ 0,5S Рег.№ 69606-17 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
84 |
ПС 110 кВ Тюльди, 2 с.ш. 6 кВ, яч. 23, КЛ-6 кВ ф. 6223 |
ТВЛ-10 200/5 КТ 0,5 Рег.№ 1856-63 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
85 |
ПС 110 кВ Тюльди, 2 с.ш. 6 кВ, яч. 27, КЛ-6 кВ ф. 6227 |
ТОЛ-НТЗ 400/5 КТ 0,5S Рег.№ 69606-17 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
86 |
ПС 110 кВ Байгузино, КРУН-6 кВ, яч. 6, ВЛ-6 кВ ф. 6 |
ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- | |
|
87 |
ПС 35 кВ СУН- 7, 1 СШ, ввод 6 кВ |
ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17 |
VSK I 10b 6000/\3 / 100/\3 КТ 0,5 Рег.№ 47172-11 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
88 |
ПС 35 кВ СУН-7, 2 СШ, ввод 6 кВ |
ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17 |
VSK I 10b 6000/\3 / 100/\3 КТ 0,5 Рег.№ 47172-11 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
89 |
ПС 35 кВ СУН-7, ввод 0,4 кВ, ТСН 1 |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- | |
|
90 |
ПС 35 кВ СУН-7, ввод 0,4 кВ, ТСН 2 |
ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- | |
|
91 |
ПС 35 кВ Хмелевка, 1 СШ, ввод 6 кВ |
ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17 |
ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег..№28822-05 | |
|
92 |
ПС 35 кВ Хмелевка, КРУН- 6 кВ, 1 с.ш. 6 кВ, яч. № 6, КЛ-6 кВ ф. 6 |
ТОЛ 10 50/5 КТ 0,5 Рег.№ 7069-79 |
ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
93 |
ПС 35 кВ Хмелевка, ввод 0,4 кВ, ТСН 1 |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
94 |
ПС 35 кВ Хмелевка, 2 СШ, ввод 6 кВ |
ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17 |
ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
95 |
ПС 35 кВ Хмелевка, КРУН- 6 кВ, 2 с.ш. 6 кВ, яч. № 17, КЛ-6 кВ ф. 17 |
ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
96 |
ПС 35 кВ Хмелевка, ввод 0,4 кВ, ТСН 2 |
ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
97 |
ПС 35 кВ Чангакуль, 1 СШ, Ввод 6 кВ |
ТОЛ 10 600/5 КТ 0,5 Рег.№ 7069-79 |
ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- | |
|
98 |
ПС 35 кВ Чангакуль, 2 СШ, Ввод 6 кВ |
ТОЛ 10 600/5 КТ 0,5 Рег.№ 7069-79 |
ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
99 |
ПС 35 кВ Чангакуль, ввод 0,4 кВ, ТСН 1 |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
100 |
ПС 35 кВ Чангакуль, ввод 0,4 кВ, ТСН 2 |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- | |
|
101 |
ПС 35 кВ КНС-7 1 СШ, Ввод 6 кВ |
IMZ 600/5 КТ 0,5 Рег.№ 16048-97 |
НАМИТ 6000/100 КТ 0,5 Рег.№ 70324-18 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
102 |
ПС 35 кВ КНС-7 2 СШ, Ввод 6 кВ |
IMZ 600/5 КТ 0,5 Рег.№ 16048-97 |
НАМИТ 6000/100 КТ 0,5 Рег.№ 70324-18 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
103 |
ПС 35 кВ КНС-7 ввод 0,4 кВ, ТСН 1 |
ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
104 |
ПС 35 кВ КНС-7 ввод 0,4 кВ, ТСН 2 |
ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
105 |
ПС 110 кВ Кубиязы, 1 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Аскино 1 ц. |
ТФЗМ 35Б-1 У1 150/5 КТ 0,5S Рег.№ 26419-08 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
106 |
ПС 110 кВ Кубиязы, 1 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Биаваш 1 ц. |
ТФЗМ-35Б-1У1 200/5 КТ 0,5 Рег.№ 3689-73 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
107 |
ПС 110 кВ Кубиязы, 2 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Аскино 2 ц. |
ТФЗМ-35А-У1 200/5 КТ 0,5 Рег.№ 3690-73 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
108 |
ПС 110 кВ Кубиязы, 2 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Биаваш 2 ц. |
ТФЗМ-35Б-1У1 150/5 КТ 0,5 Рег.№ 3689-73 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
109 |
ПС 35 кВ Совхозная, ВЛ-35 кВ Кубиязы-Биаваш 2 ц. |
ТФЗМ-35Б-1У1 300/5 КТ 0,5. Рег.№ 3689-73 |
ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-07 ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-17 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
110 |
ПС 35 кВ Кунгак, РУ-6 кВ, яч. 10, ВЛ-6 кВ ф. 10 |
ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- | |
|
111 |
КТП-7017 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Курдым, ф. 5009) |
ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
112 |
КТП-2242 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Игровка, ф. 4823) |
ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
113 |
КТП-263 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС СУН-316, КТП-263) |
ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
114 |
РУ-0,4 кВ станции сотовой связи ОАО Вымпелком, КЛ-0,4 кВ (ПС КНС- 10 ТП-2236) |
ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
115 |
СКЗ-0,4 кВ ОАО Газсервис, КЛ-0,4 кВ (ПС КНС-КТП-256) |
- |
- |
СЭБ-1ТМ.02Д.02 КТ 1 Рег.№ 39617-09 |
- | |
|
116 |
РУ-0,4 кВ станции сотовой связи, ввод 0,4 кВ (ПС КНС-7, ТП-2522 ) |
ТОП-0,66 75/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
117 |
КТП-106 6 кВ, ввод 0,4 кВ Т (ПС Тюльди, ф. 6201) |
ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ- 4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
118 |
ТП №912 6 кВ, РУ-0,4 кВ, ВЛ 0,4 кВ в сторону БС 02540 ПАО МТС (ПС Чангакуль, ТП №912) |
ТОП-0,66 75/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ- 4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
119 |
ВРУ-0,4 кВ БС 02-929 ПАО МТС, КЛ-0,4 кВ (ПС КНС-10, ТП-666) |
ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ- 4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
120 |
ВРУ-0,4 кВ БС 02-046 ПАО МТС, КЛ-0,4 кВ (ПС Красный Холм ТП-2521) |
ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 |
- |
ПСЧ- 4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
Таблица 3 - Основные метрологические характеристики ИК . АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±6 (%) |
Границы погрешности в рабочих условиях, ±6 (%) |
|
1 |
2 |
3 |
4 |
|
1- 4, 11- 28, 31, 33- 49, 56- 66, 68, 71-77, |
Активная |
1,1 |
3,1 |
|
81, 84, 86, 92, 95, 97, 98, 101, 102, 106, | |||
|
Реактивная |
2,7 |
5,2 | |
|
107, 108, 109, 110 | |||
|
5, 6, 50-55 |
Активная |
1,0 |
3,2 |
|
Реактивная |
2,4 |
5,3 | |
|
7 |
Активная |
1,0 |
3,0 |
|
Реактивная |
2,4 |
5,2 | |
|
8- 10, 3, 29, 30, 32, 38, 47, 67, 69, 70, 78- |
Активная |
1,1 |
3,2 |
|
80, 82, 83, 85, 87, 88, 91, 94, 105 |
Реактивная |
2,7 |
5,3 |
|
89, 90, 93, 96, 99, 100, 103, 104- 114, 116- |
Активная |
0,9 |
3,0 |
|
120 |
Реактивная |
2,3 |
5,1 |
|
115 |
Активная |
1,1 |
2,3 |
|
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с |
5 |
|
Примечания:
| |
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
120 |
|
Нормальные условия параметры сети:
температура окружающей среды для счетчиков, °С |
от 98 до 102 от 100 до 120 0,9 50 от +21 до +25 |
|
Условия эксплуатации параметры сети:
для ИК, содержащих ТТ класса точности 0,2S или 0,5S для ИК, содержащих ТТ класса точности 0,2 или 0,5 для ИК, содержащих счетчики прямого включения
температура окружающей среды для ТТ, ТН. °С температура окружающей среды для счетчиков, °С температура окружающей среды для УСПД, °С температура окружающей среды для сервера ИВК, СБД, СБДу,°С атмосферное давление, кПа относительная влажность, %, не более |
от 90 до 110 от 1(2) до 120 от 5 до 120 от 0,05"1б до 1макс от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +70 от -40 до +40 от -10 до +50 от +10 до + 35 от 84,0 до 107,0 80 |
|
Надежность применяемых в АИИС КУЭ компонентов Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-08):
|
140 000 165 000 |
|
1 |
2 |
|
СЭТ-4ТМ.03М (рег.№ 36697-17): | |
|
- среднее время наработки на отказ, ч, не менее |
220 000 |
|
ПСЧ-4ТМ.05МК (рег.№ 46634-11): | |
|
- среднее время наработки на отказ, ч, не менее |
165 000 |
|
ПСЧ-4ТМ.05М (рег.№ 36355-07) | |
|
- среднее время наработки на отказ, ч, не менее |
165 000 |
|
СЭБ-1ТМ.02Д (рег.№ 39617-09) | |
|
- среднее время наработки на отказ, ч, не |
140 000 |
|
ТЕ2000 (рег.№ 83048-21) | |
|
- среднее время наработки на отказ, ч, не менее |
220 000 |
|
УСВ-2: | |
|
- среднее время наработки на отказ, ч, не менее |
35000 |
|
УСПД: | |
|
- среднее время наработки на отказ, ч, не менее |
70000 |
|
Сервер ИВК, СБД, СБДУ: | |
|
- среднее время наработки на отказ, ч, не менее |
100000 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
СЭТ-4ТМ.03М (рег.№ 36697-08): | |
|
- каждого массива профиля со временем интегрирования 30 | |
|
минут, сут, не менее |
113 |
|
СЭТ-4ТМ.03М (рег.№ 36697-12): | |
|
- каждого массива профиля со временем интегрирования 30 | |
|
минут, сут, не менее |
114 |
|
СЭТ-4ТМ.03М (рег.№ 36697-17): | |
|
- каждого массива профиля со временем интегрирования 30 | |
|
минут, сут, не менее |
114 |
|
ПСЧ-4ТМ.05МК (рег.№ 46634-11): | |
|
- каждого массива профиля со временем интегрирования 30 минут, | |
|
сут, не менее |
113 |
|
ПСЧ-4ТМ.05М (рег.№ 36355-07): | |
|
- каждого массива профиля со временем интегрирования 30 | |
|
минут, сут, не менее |
113 |
|
СЭБ-1ТМ.02Д (рег.№ 39617-09) | |
|
- каждого массива профиля со временем интегрирования 30 минут, | |
|
сут, не менее |
113 |
|
ТЕ2000 (рег.№ 83048-21) | |
|
- каждого массива профиля со временем интегрирования 30 минут, | |
|
сут, не менее |
113 |
|
УСПД: | |
|
- суточные данные о тридцатиминутных приращениях | |
|
электропотребления по каждому каналу и электропотребление за месяц | |
|
по каждому каналу, сут, не менее |
45 |
|
Сервер ИВК, СБД, СБДУ,: | |
|
- данные измерений и журналы событий, лет, не менее |
3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
-
- в журнале событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике, УСПД Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов.
-
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на серверах;
-
- установка пароля УСПД.
