Номер по Госреестру СИ: 91207-24
91207-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ)
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Серафимовский ЦЭЭ) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ)
Рисунок № 1
Общие сведения
Дата публикации - 01.02.2024
Срок свидетельства -
Номер записи - 193101
ID в реестре СИ - 1414158
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
В разработке
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№256 от 2024.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ) (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82247-21 |
Резервуары стальные вертикальные цилиндрические, РВСП-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82246-21 |
Резервуары стальные горизонтальные цилиндрические, РГС-8, РГС-12,5, РГС-16 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82157-21 |
Резервуары стальные вертикальные цилиндрические, РВС-2000, РВС-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
82156-21 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-1000, РВС-2000, РВС-5000 Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
87401-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Башнефть-Добыча" 2 очередь, Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
90616-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Нижневартовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
90944-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ (ЮАГМ)), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91110-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Дюртюлинский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91207-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91246-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Приютовский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91327-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
91330-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ), Обозначение отсутствует Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ) (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ) (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню -«высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значения |
|
^Идентификационное наименование ПО |
CalcClients.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
e55712d0b1b219065d63da949114dae4 |
|
2.Идентификационное наименование ПО |
CalcLeakage.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
b1959ff70be1eb17c83f7b0f6d4a132f |
|
3.Идентификационное наименование ПО |
CalcLosses.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
d79874d10fc2b156a0fdc27e1ca480ac |
|
4.Идентификационное наименование ПО |
Metrology.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
52e28d7b608799bb3ccea41b548d2c83 |
|
5.Идентификационное наименование ПО |
ParseBin.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
6f557f885b737261328cd77805bd1ba7 |
|
6.Идентификационное наименование ПО |
ParseIEC.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
48e73a9283d1e66494521f63d00b0d9f |
|
7.Идентификационное наименование ПО |
ParseModbus.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
c391d64271acf4055bb2a4d3fe 1f8f48 |
|
8.Идентификационное наименование ПО |
ParsePiramida.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
ecf532935ca1a3fd3215049af1fd979f |
|
9.Идентификационное наименование ПО |
SynchroNSI.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
530d9b0126f7cdc23ecd814c4eb7ca09 |
|
^.Идентификационное наименование ПО |
VerifyTime.dll |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО |
1ea5429b261fb0e2884f5b356a1d1e75 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы формуляра на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета
электроэнергии ПАО АНК «Башнефть» (БНД Серафимовский ЦЭЭ). МВИ 26.51/273/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Правообладатель
Публичное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)
ИНН 0274051582
Юридический адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.
Е-mail: info_bn@rosneft.ru
Изготовитель
Общество с ограниченной ответственностью «Башнефть-Добыча»
(ООО «Башнефть-Добыча»)
ИНН 0277106840
Адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62
E-mail: info_bn@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)
Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр.9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Публичное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)
ИНН 0274051582
Юридический адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.
Е-mail: info_bn@rosneft.ru
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.
-
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя
сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Серафимовском (СБД), Уфимском (СБДУ), Арланском (СБДА), Ишимбайском (СБДИ), Дюртюлинском (СБДД) цехах по эксплуатации электрооборудования, устройства
синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000», каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность;
Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.
Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.
На верхнем - третьем уровне АИИС КУЭ СБД производит сбор результатов измерений, состояния средств и объектов измерений, и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности, хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.
Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-2, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Периодичность сравнения шкалы времени СБД, СБДУ, СБДА, СБДИ, СБДД со шкалой времени соответствующего УСВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени СБД, СБДУ, СБДА, СБДИ, СБДД от шкалы времени соответствующего УСВ более ± 1 с, выполняется синхронизация шкалы времени СБД, СБДУ, СБДА, СБДИ, СБДД.
Сравнение шкалы времени сервера ИВК и СБДУ осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени соответствующего СБДУ более ± 1 с, выполняется синхронизация шкалы времени сервера ИВК.
Сравнение шкалы времени УСПД и СБД, СБДА, СБДИ, СБДД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени СБД на величину, превышающую ±2 с выполняется синхронизация шкалы времени УСПД.
Для ИК, в состав которых входит УСПД, сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени УСПД на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.
Для ИК, в состав которых не входит УСПД, сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени СБД на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, УСПД, сервер ИВК, СБД, СБДУ, СБДА, СБДИ, СБДД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер 06/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

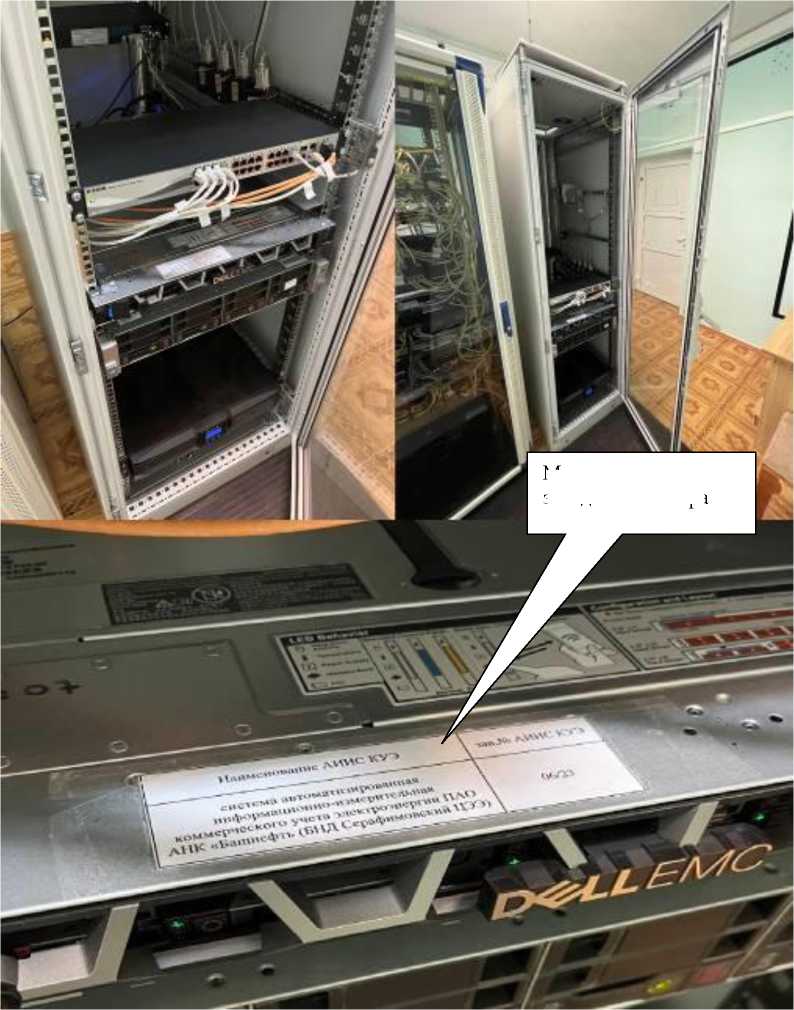

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
......
Место нанесения
заводского номера
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
IMZ |
6 |
|
ТШП |
36 | |
|
ТШП М-0,66 УЗ |
3 | |
|
ТШП-0,66 |
3 | |
|
ТШП-0,66 У3 |
3 | |
|
ТШП-М-0,66 |
3 | |
|
ТОЛ 10-I |
7 | |
|
ТОЛ-35 III-IV |
2 | |
|
ТОЛ-СВЭЛ |
14 | |
|
ТОЛ-СЭЩ-10 |
2 | |
|
ТЛМ-10 |
24 | |
|
ТОП-0,66 |
15 | |
|
ТОП-М-0,66 |
24 | |
|
ТОП |
108 | |
|
ТЛК10 |
8 | |
|
ТЛК10-5,6 |
2 | |
|
ТЛК10-6 |
4 | |
|
ТЛК-СТ |
4 | |
|
ТФЗМ 35Б4 У1 |
2 | |
|
ТФЗМ-110Б-ГУ' |
6 | |
|
ТВЭ-35 |
3 | |
|
ТОЛ-НТЗ |
10 | |
|
ТПЛ-10с |
2 | |
|
ТПЛ-10 |
22 | |
|
ТПЛМ-10 |
8 |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Трансформатор тока |
ТВГ-УЭТМ® |
8 |
|
ТПФМ-10 |
2 | |
|
ТВЛМ-10 |
26 | |
|
ТФМ-110-II |
6 | |
|
ТПОЛ-10 |
4 | |
|
ТТЕ |
3 | |
|
ТТИ |
3 | |
|
ТГМ |
6 | |
|
ТОЛ |
6 | |
|
Трансформаторы напряжения |
НАМИ-10-95УХЛ2 |
1 |
|
НАМИТ-10 |
22 | |
|
НАМИ-110 УХЛ1 |
6 | |
|
НТМИ-6-66 |
3 | |
|
НАМИ-10 |
12 | |
|
ЗНОМ-35-65 |
12 | |
|
ЗНОЛ(П)-НТЗ |
1 | |
|
ЗНОЛ-НТЗ |
3 | |
|
НКФ-110-57 |
6 | |
|
НКФ-110-83У1 |
6 | |
|
VSK I 10b |
3 | |
|
НАМИТ |
3 | |
|
НАМИТ-10-2 |
1 | |
|
ЗНОЛ |
6 | |
|
Счетчики электрической энергии |
ПСЧ-3ТМ.05М |
2 |
|
ПСЧ-4ТМ.05М |
20 | |
|
ПСЧ-4ТМ.05М.04 |
47 | |
|
ПСЧ-4ТМ.05МК.00 |
3 | |
|
ПСЧ-4ТМ.05МК.04 |
7 | |
|
ПСЧ-4ТМ.05МК.22 |
1 | |
|
ПСЧ-4ТМ.05МК.24 |
1 | |
|
ТЕ2000.01.00.00 |
28 | |
|
ТЕ2000.05.00.00 |
5 | |
|
СЭТ-4ТМ.03М.01 |
34 | |
|
СЭТ-4ТМ.03М.09 |
7 | |
|
Устройство синхронизации времени |
УСВ-2 |
5 |
|
Контроллер сетевой индустриальный (УСПД) |
СИКОН С70 |
27 |
|
Сервер баз данных ЦОД Башнефть-Уфанефтехим |
Сервер ИВК |
1 |
|
Сервера баз данных |
СБД |
1 |
|
СБДу |
1 | |
|
СБДа |
1 | |
|
СБДи |
1 | |
|
СБДд |
1 | |
|
Документация | ||
|
Формуляр |
ФО 26.51/273/23 |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | ||||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
ИВКЭ |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ПС 35 кВ Кирилловка, ввод 10 кВ 1Т |
IMZ 400/5 КТ 0,5 Рег.№ 16048-04 |
НАМИ-10-95УХЛ2 10000/100 КТ 0,5 Рег.№ 20186-05 |
СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
2 |
ПС 35 кВ Кирилловка, ввод 0,4 кВ ТСН-1 |
ТШП-0,66 У3 200/5 КТ 0,5 Рег.№ 44142-10 |
- |
СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
3 |
ПС 35 кВ Кирилловка, РУ-10 кВ 1 с.ш. 10 кВ, яч. 7, ВЛ-10 кВ ф. 7 |
ТОЛ 10-I 100/5 КТ 0,5 Рег.№ 15128-03 |
НАМИ-10-95УХЛ2 10000/100 КТ 0,5 Рег.№ 20186-05 |
СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
4 |
ПС 35 кВ Кирилловка, РУ-10 кВ 1 с.ш. 10 кВ, яч. 13, ВЛ-10 кВ ф. 13 |
ТОЛ 10-I 100/5 КТ 0,5 Рег.№ 15128-03 |
СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
5 |
ПС 35 кВ Петропавловка, СШ-10 кВ, яч. 9, ВЛ-10 кВ ф. 767-09 |
ТОЛ-СВЭЛ 150/5 КТ 0,5S Рег.№ 70106-17 |
НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-07 |
СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- | |
|
6 |
ПС 35 кВ Кызыл-Ярово, 1 с.ш. 6 кВ, яч. № 8, ВЛ-6 кВ ф. 13-08 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-69 |
НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70 |
СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
7 |
ПС 35 кВ Кызыл-Ярово, 2 с.ш. 6 кВ, яч. № 1, ВЛ-6 кВ ф. 13-01 |
ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 |
НАМИ-10 КТ 0,2 6000/100 Рег.№ 11094-87 |
СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
8 |
ПС 35 кВ Кызыл-Ярово, 2 с.ш. 6 кВ, яч. № 5, ВЛ-6 кВ ф. 13-05 |
ТЛМ-10 150/5 КТ 0,5 Рег.№ 2473-69 |
СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
9 |
ПС 35 кВ Кальшали, 1 с.ш. 10 кВ, ввод 10 кВ |
ТОЛ 10-I 300/5 КТ 0,5 Рег.№ 15128-03 |
НАМИТ-10 КТ 0,5 10000/100 Рег.№ 16687-02 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
10 |
ПС 35 кВ Кальшали, ввод 0,4 кВ ТСН-1 |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
11 |
ПС 35 кВ Илькино, 1 с.ш. 10 кВ, яч. 4, ВЛ-10 кВ ф. 4 |
ТЛК-СТ 150/5 КТ 0,5 Рег.№ 58720-14 |
НАМИТ-10 КТ 0,5 10000/100 Рег.№ 16687-07 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 | |
|
12 |
ПС 35 кВ Илькино, 1 с.ш. 10 кВ, яч. 8, ВЛ-10 кВ ф. 8 |
ТЛК-СТ 100/5 КТ 0,5 Рег.№ 58720-14 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
|
13 |
ПС 110 кВ Ташлыкуль, РУ-10 кВ, 1 с.ш. 10 кВ, яч. 5, КЛ-10 кВ ф. 75-05 |
ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-69 |
НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-02 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 | |
|
14 |
ПС 110 кВ Ташлыкуль, РУ-10 кВ, 1 с.ш. 10 кВ, яч. 9, КЛ-10 кВ ф. 75-09 |
ТЛМ-10 150/5 КТ 0,5 Рег.№ 2473-69 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
|
15 |
ПС 110 кВ Ташлыкуль, РУ-10 кВ, 2 с.ш. 10 кВ, яч. 14, КЛ-10 кВ ф. 75-14 |
ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69 |
НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-07 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
16 |
ПС 110 кВ Ташлыкуль, 1 СШ 35 кВ, ВЛ 35 кВ Ташлыкуль -Петропавловка |
ТФЗМ 35Б-1 У1 100/5 КТ 0,5 Рег.№ 26419-08 |
ЗНОМ-35-65 35000^3/100^3 КТ 0,5 Рег.№ 912-70 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
17 |
ПС 110 кВ Ташлыкуль, 1 СШ 35 кВ, ВЛ 35 кВ Ташлыкуль -Канлы- Туркеево |
ТВЭ-35 200/5 КТ 0,5 Рег.№ 44359-10 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
18 |
ПС 35 кВ Канлы-Туркеево, ввод 10 кВ 1Т |
ТОЛ-НТЗ 300/5 КТ 0,5S Рег.№ 69606-17 |
НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
19 |
ПС 35 кВ Канлы-Туркеево, ввод 10 кВ ТСН-1 |
ТОП-0,66 100/5 КТ 0,5 Рег.№ 57218-14 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
20 |
ПС 110 кВ Языково, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ-6 кВ, ф. 45-07 |
ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 | |
|
21 |
ПС 110 кВ Языково, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 8, ВЛ-6 кВ, ф. 45-08 |
ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
|
22 |
ПС 35 кВ Тураево, РУ-10 кВ, 2 с.ш. 10 кВ, яч. 14, ВЛ10 кВ ф. 14 |
IMZ 150/5 КТ 0,5 Рег.№ 16048-97 |
НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- | |
|
23 |
ПС 35 кВ С.Сулли, КРУН-10 кВ, 1 с.ш. 10 кВ, яч. 4, ВЛ-10 кВ ф. 52-04 |
ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17 |
НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-02 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
24 |
ПС 35 кВ С.Сулли, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 12, ВЛ-10 кВ ф. 52-12 |
ТЛК10 150/5 КТ 0,5 Рег.№ 9143-83 |
НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-02 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
25 |
ПС 110 кВ Серафимовка, ЗРУ-35 кВ, 1 СШ 35 кВ, ВЛ 35 кВ Серафимовка -Кызыл-Ярово |
ТВГ УЭТМ® 300/5 КТ 0,2S Рег.№ 52619-13 |
ЗНОМ-35-65 35000^3/100^3 КТ 0,5 Рег.№ 912-70 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 | |
|
26 |
ПС 110 кВ Субханкулово, ЗРУ-35 кВ, 1 СШ 35 кВ, ВЛ 35 кВ Субханкулово -Кызыл-Ярово |
ТОЛ-35 III-IV 600/5 КТ 0,5S Рег.№ 34016-07 |
ЗНОМ-35-65 35000^3/100^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
27 |
ПС 110 кВ Субханкулово, ЗРУ-35 кВ 2 СШ 35 кВ, ВЛ 35 кВ Субханкулово -Карагай |
ТВГ УЭТМ® 300/5 КТ 0,2S Рег.№ 52619-13 |
ЗНОМ-35-65 35000^3/100^3 КТ 0,5 Рег.№ 912-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
28 |
ПС 110 кВ Субханкулово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 02, ВЛ-6 кВ ф. 10-02 |
ТПФМ-10 400/5 КТ 0,5 Рег.№ 814-53 |
НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
29 |
ПС 35 кВ Кандры, 1 с.ш. 10 кВ, ввод 10 кВ |
ТЛК10 400/5 КТ 0,5 Рег.№ 9143-83 |
НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№28822-05 | |
|
30 |
ПС 35 кВ Кандры, ввод 0,4 кВ ТСН-1 |
ТОП-М-0,66 300/5 КТ 0,5 Рег.№ 71205-18 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
31 |
ПС 35 кВ Кандры, 2 с.ш. 10 кВ, ввод 10 кВ |
ТЛК10 400/5 КТ 0,5 Рег.№ 9143-83 |
НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
32 |
ПС 35 кВ Кандры, ввод 0,4 кВ ТСН-2 |
ТОП-М-0,66 300/5 КТ 0,5 Рег.№ 71205-18 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
33 |
ПС 35 кВ Юлдузлы, 1 с.ш. 10 кВ, ввод 10 кВ |
ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17 |
НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№28822-05 | |
|
34 |
ПС 35 кВ Юлдузлы, ввод 0,4 кВ ТСН-1 |
ТОП-0,66 50/5 КТ 0,5 Рег.№ 57218-14 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
35 |
ПС 35 кВ Туктагул, 1 с.ш. 10 кВ, ввод 10 кВ |
ТЛМ-10 400/5 КТ 0,5 Рег.№ 2473-00 |
НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№28822-05 | |
|
36 |
ПС 35 кВ Туктагул, ввод 0,4 кВ ТСН-1 |
ТОП-0,66 200/5 КТ 0,5 Рег.№ 57218-14 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
37 |
ПС 35 кВ Николаевка, 1 с.ш. 10 кВ, ввод 10 кВ |
ТПЛ-10с 300/5 КТ 0,5 Рег.№ 29390-10 |
НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК |
|
38 |
ПС 35 кВ Николаевка, ввод 0,4 кВ ТСН 1 |
ТОП-0,66 200/5 КТ 0,5 Рег.№ 57218-14 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
39 |
ПС 35 кВ Карамалы Губеево, 1 с.ш. 10 кВ, ввод 10 кВ |
ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-00 |
НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№28822-05 | |
|
40 |
ПС 35 кВ Карамалы Губеево, ввод 0,4 кВ ТСН-1 |
ТОП-0,66 100/5 КТ 0,5 Рег.№ 57218-14 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
41 |
ПС 35 кВ Булат Ввод 6 кВ |
ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17 |
VSK I 10b 6000^3/100^3 КТ 0,5 Рег.№ 47172-11 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
42 |
ПС 35 кВ Булат ТСН 0,4 кВ |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
43 |
ПС 35 кВ Карагай ТСН-1 0,4 кВ |
ТШП 200/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
44 |
ПС 35 кВ Карагай Ввод-1 6 кВ |
ТЛК10-5,6 800/5 КТ 0,5 Рег.№ 9143-01 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
45 |
ПС35 кВ Карагай Ввод-2 6 кВ |
ТЛК10-6 800/5 КТ 0,5 Рег.№ 9143-01 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
46 |
ПС 35 кВ Карагай ТСН-2 0,4 кВ |
ТШП 200/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
47 |
ПС 35 кВ Карагай, 2 с.ш. 6 кВ, яч. № 11, ВЛ-6 кВ ф. 51-02 |
ТЛК10-6 100/5 КТ 0,5 Рег.№ 9143-01 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
48 |
ПС 35кВ Михайловка ТСН-0,4 кВ |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
49 |
ПС 35кВ Михайловка ввод-6 кВ |
IMZ 600/5 КТ 0,5 Рег.№ 16048-97 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 363555-07 |
- | |
|
50 |
ПС 110 кВ Усень- Иваново, 1 с.ш. 10 кВ, яч. 4, ВЛ-10 кВ ф. 4 |
ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69 |
НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-13 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- | |
|
51 |
ПС 35 кВ Кызыл-Ярово, 1 с.ш. 6 кВ, яч. № 9, ВЛ-6 кВ ф. 13-09, ПКУ-6кВ |
ТОЛ-НТЗ 20/5 КТ 05 Рег.№ 69607-17 |
ЗНОЛ(П)-НТЗ 6000^3/100^3 КТ 0,5 Рег.№69604-17 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
- | |
|
52 |
ПС 110 кВ Ардатовка, ОРУ-110 кВ, ввод 110 кВ Т-1 |
ТФМ-110-II 150/5 КТ 0,5S Рег.№ 53622-13 |
НКФ-110-57 110000^3/100^3 КТ 0,5 Рег.№ 14205-11 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№28822-05 | |
|
53 |
ПС 110 кВ Ардатовка, ОРУ-110 кВ, ввод 110 кВ Т-2 |
ТФМ-110-II 150/5 КТ 0,5S Рег.№ 53622-13 |
НКФ-110-57 110000^3/100^3 КТ 0,5 Рег.№ 14205-11 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
54 |
ПС 110кВ Ардатовка, КРУН - 10 кВ, яч.24 |
ТОЛ-СЭЩ-10 100/5 КТ 0,5 Рег.№ 32139-11 |
НАМИТ 10000/100 КТ 0,2 Рег.№ 70324-18 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
|
55 |
ПС 110 кВ ГПЗ, 2 с.ш. 110 кВ, ВЛ-110 кВ Туймазы-ГПЗ левая |
ТФЗМ-110Б-ГУ' 300/5 КТ 0,5 Рег.№ 26422-04 |
НКФ-110-83У1 110000^3/100^3 КТ 0,5 Рег.№ 1188-84 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
56 |
ПС 110 кВ ГПЗ, 1 с.ш. 110 кВ, ВЛ-110 кВ Туймазы-ГПЗ правая |
ТФЗМ-110Б-ГУ 300/5 КТ 0,5 Рег.№ 26422-04 |
НКФ-110-83У1 110000^3/100^3 КТ 0,5 Рег.№ 1188-84 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
57 |
ПС 110 кВ ГПЗ, КРУН-10 кВ, 1 с.ш. 10 кВ, яч. 3, КЛ- 10 кВ яч. 3 |
ТЛМ-10 600/5 КТ 0,5 Рег.№ 2473-69 |
НАМИ-10 10 000/100 КТ 0,2 Рег.№ 11094-87 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
58 |
ПС 110 кВ ГПЗ, КРУН-10 кВ, 1 с.ш. 10 кВ, яч. 6, КЛ- 10 кВ яч. 6 |
ТОЛ-СВЭЛ 400/5 КТ 0,2S Рег.№ 70106-17 |
ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег.№ 50460-18 | |||
|
59 |
ПС 110 кВ ГПЗ, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 42, КЛ- 10 кВ яч. 42 |
ТЛМ-10 600/5 КТ 0,5 Рег.№ 2473-69 |
НАМИ-10 10 000/100 КТ 0,2 Рег.№ 11094-87 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-17 | ||
|
60 |
ПС 110 кВ ГПЗ, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 46, КЛ- 10 кВ яч. 46 |
ТОЛ-СВЭЛ 400/5 КТ 0,2S Рег.№ 70106-17 |
ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег.№ 50460-18 | |||
|
61 |
ТП-50 ФЛ Шафигуллин Д.М. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Московка) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
62 |
ПС 35 кВ Ильчимбетово, ЗРУ-6 кВ, яч. 13, КЛ-6 кВ ф. 06-13 |
ТЛМ-10 150/5 КТ 0,5 Рег.№ 2473-69 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 | |
|
63 |
ПС 110 кВ Кызыл-Буляк, 3 с.ш. 6 кВ, яч. 15, КЛ-6 кВ ф. 03-13 |
ТВЛМ-10 600/5 КТ 0,5 Рег.№ 1856-63 |
НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
64 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, ввод 6 кВ |
ТПОЛ-10 1000/5 КТ 0,5 Рег.№ 1261-59 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
65 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.9, ф.05- 03 |
ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
66 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.13, ф.05-04 |
ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
67 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.11, ф.05-05 |
ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
68 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.10, ф.05-06 |
ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
69 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, ф.05-08 |
ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
|
70 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, ввод 6 кВ |
ТПОЛ-10 1000/5 КТ 0,5 Рег.№ 1261-59 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
71 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.1, ф.05-07 |
ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
72 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.2, ф.05- 09 |
ТПЛМ-10 400/5 КТ 0,5 Рег.№ 2363-68 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
73 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.3, ф.05- 10 |
ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
74 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш., 6 кВ, яч.4, ф.05-02 |
ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
75 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.5, ф.05-11 |
ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
76 |
ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.6, ф.05-01 |
ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
77 |
ТП-205 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 35 кВ Максютово) |
ТОП-М-0,66 300/5 КТ 0,5 Рег.№ 71205-18 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
78 |
ТП-141 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 35 кВ Максютово) |
ТТЕ 400/5 КТ 0,5 Рег.№ 73808-19 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
79 |
ТП-206 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 35 кВ Максютово) |
ТШП 400/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
80 |
ТП-6089 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Максютово) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
81 |
ПС 110 кВ Промышленна я, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 12, ВЛ-6 кВ ф. 11-07 |
ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
82 |
ПС 110 кВ Заитово, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 02, ВЛ-6 кВ ф. 12-02 |
ТВЛМ-10 600/5 КТ 0,5 Рег.№ 1856-63 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
83 |
ПС 110 кВ Заитово, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 09, ВЛ-6 кВ ф. 12-09 |
ТВЛМ-10 600/5 КТ 0,5 Рег.№ 1856-63 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
84 |
ПС 110 кВ Заитово, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 12-14 |
ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
85 |
ПС 110 кВ Заитово, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 16, ВЛ-6 кВ ф. 12-16 |
ТОЛ-НТЗ 600/5 КТ 0,5S Рег.№ 69606-17 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
86 |
ТП-147 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 110 кВ Заитово, ф.12-16) |
ТШП-М-0,66 300/5 КТ 0,5 Рег.№ 71205-18 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
87 |
ТП-077 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 110 кВ Заитово, ф.12-16) |
ТОП-М-0,66 200/5 КТ 0,5 Рег.№ 71205-18 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
88 |
ВЛ 6 кВ ф. 12-16 от ПС 110 кВ Заитово, отпайка, оп. № 1, ВМ 12-29/1216 6 кВ |
ТПЛМ-10 400/5 КТ 0,5 Рег.№ 2363-68 |
НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
- | |
|
89 |
ПС 110 кВ Городская, ЗРУ-6 кВ, 3 с.ш. 6 кВ, яч. № 09, ВЛ-6 кВ ф. 04-09 |
ТЛК10 300/5 КТ 0,5 Рег.№ 9143-83 |
НАМИТ-10-2 6000/100 КТ 0,5 Рег.№ 18178-99 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
СИКОН С70, рег.№ 28822-05 | |
|
90 |
ПС 110 кВ Московка, ЗРУ-6 кВ, ввод 6 кВ 1Т |
ТВЛМ-10 1000/5 КТ 0,5 Рег.№ 1856-63 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 | |
|
91 |
ПС 110 кВ Московка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 04, ф.29-02 |
ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
|
92 |
ПС 110 кВ Московка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 05, ф.29-04 |
ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
93 |
ПС 110 кВ Московка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 06, ф.29-06 |
ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
94 |
ПС 110 кВ Московка, ЗРУ- 6 кВ, ввод 6 кВ 2Т |
ТВЛМ-10 1000/5 КТ 0,5 Рег.№ 1856-63 |
НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
95 |
ПС 110 кВ Московка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 10, ф.29-07 |
ТВЛМ-10 600/5 КТ 0,5 Рег.№ 1856-63 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
|
96 |
ПС 110 кВ Московка, ЗРУ- 6 кВ, 2 с.ш. 6 кВ, яч. 11, ф.29-05 |
ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
97 |
ПС 110 кВ Московка, ЗРУ- 6 кВ, 2 с.ш. 6 кВ, яч. 12, ф.29-03 |
ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
98 |
ПС 110 кВ Московка, ЗРУ- 6 кВ, 2 с.ш. 6 кВ, яч. 13, ф.29-01 |
ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
|
99 |
ТП-8089 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 110 кВ Ардатовка,ф. 325-07) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 |
1 | |
|
100 |
КТПУ СНТ Родничок-1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 110 кВ Московка, ф.29-05) |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 |
1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
101 |
КТП 6 кВ АО НБК, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Максютово, ф.55) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 |
- |
§ Ои о га Ои о о W и W и <м о Г- 1Г) (N 00 £ га о Ои cf ffl и (N о Г- 1Г) (N 00 £ Lh о Ои cf ffl и |
|
102 |
ТП 6 кВ ООО ГК Втормет, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Максютово, ф.55) |
ТШП 600/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
103 |
ТП ООО Энергостройко мплект 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Промышленная, ф. 11-07) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
104 |
ТП ООО Стройснаб 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Промышленная, ф.11-07) |
ТШП 400/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
105 |
ТП ООО ИДЖЕЙ 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Заитово, ф. 12-02) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
106 |
ТП ОНСТ к/с Нефтяник 6 кВ, РЩ-0,4 кВ, ввод 0,4 кВ Т (ПС 110 кВ Заитово, ф. 1209) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
107 |
РЩ-0,4 кВ станции управления ОАО ЦВЛиР, ввод 0,4 кВ (ПС Заитово, ф. 12-09) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
108 |
МТП г/к ОЗСТО 6 кВ, РЩ-0,4 кВ, ввод 0,4 кВ Т (ПС Заитово, ф. 12-09) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
109 |
ВЛ 6 кВ ф. 1209 от ПС 110 кВ Заитово, отпайка в сторону ТП-617 6 кВ, оп. 1, реклоузер ПУС-6 кВ |
ТОЛ-НТЗ 50/5 КТ 0,5S Рег.№ 69606-17 |
ЗНОЛ-НТЗ 6000 /V3 / 100/^3 КТ 0,5 Рег.№ 51676-12 |
ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег.№ 64450-16 |
- | |
|
110 |
ТП г/к № 45А 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Городс-кая,ф. 04-09) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
111 |
ТП ИП Шарипзянова З.Я. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Городская, ф. 04-09) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
112 |
ТП ФЛ Савин С.В. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Городская, ф.04-09) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
113 |
ВРУ-0,4 кВ БС 02-1384 ПАО МТС, ввод 0,4 кВ; (ПС Городская, ф.04-09) |
- |
- |
ПСЧ- 4ТМ.05МК.24 КТ 1/2 Рег.№ 46634-11 |
- | |
|
114 |
ТП 6 кВ Полигон ТБО, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Ютаза) |
ТШП 100/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
115 |
РЩ-1 0,4 кВ Кемпинг 1275 км, КЛ-0,4 кВ (ПС Александровка, ф.8-01) |
ТШП 200/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
116 |
ТП ООО Октан 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС Александровка, ф. 8-01) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
117 |
РУ-0,4 кВ ИП Глушков П.В., ввод 0,4 кВ (ПС Александровка, ф. 8-01) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
118 |
ТП ООО ТАИФ НК АЗС 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Александровка , ф. 8-06) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
119 |
ТП-6621 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС Субханкулово, ф. 10-02) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
120 |
ТП-6352 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС Субханкулово, ф. 10-02) |
ТШП 200/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
121 |
ТП-ООО Юлдаш 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Карагай, ф. 51-03) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
122 |
ТП-АЗС 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Карагай, ф. 51-03) |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
123 |
КТП-2552 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Илькино, ф. 4) |
ТОП-М-0,66 100/5 КТ 0,5 Рег.№ 71205-18 |
- |
ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
124 |
ТП № 6184 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Кызыл- Ярово, ф. 13-07) |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
125 |
ТП 6 кВ Насосная николаевского водозабора, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) |
ТШП-0,66 600/5 КТ 0,5S Рег.№ 75076-19 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
126 |
ТП 6 кВ Николаевской в/насосной, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) |
ТШП 600/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
127 |
ТП 6 кВ Николаевские водозаборные скважины, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) |
ТШП 300/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
128 |
ТП № 9 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 35 кВ Кызыл- Ярово, ф. 13-07) |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
129 |
ТП № 12 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл- Ярово, ф. 13-07) |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
130 |
ТП № 16 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл- Ярово, ф. 13-07) |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
131 |
ТП № 18 6 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
132 |
ТП № 23 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл- Ярово, ВЛ 6 кВ ф. 13-07) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 |
- | |
|
133 |
ТП-Алтын-Каз 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) |
ТШП 300/5 КТ 0,5 Рег.№ 47957-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 |
- | |
|
134 |
ТП-2609 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Языково ф.45-08) |
ТОП-М-0,66 100/5 КТ 0,5 Рег.№ 71205-18 |
- |
ПСЧ- 4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№64450-16 |
- | |
|
135 |
ТП-02214 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Языково ф.45-08) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 |
- | |
|
136 |
ПС 35/10 кВ Солонцы ввод 10 кВ 1Т |
ТОЛ-СВЭЛ 400/5 КТ 0,5S Рег.№ 70106-17 |
НАМИТ 10000/100 КТ 0,2 Рег.№ 70324-18 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№36355-07 |
- | |
|
137 |
ПС 35/10 кВ Солонцы, ввод- 04 кВ ТСН-1 |
ТТИ 150/5 КТ 0,5 Рег.№28139-07 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | ||
|
138 |
ТП-344 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС Солонцы ф.712-07 ДСК) |
ТОП -М-0,66 50/5 КТ 0,5 Рег.№ 71205-18 |
- |
ПСЧ- 4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 64450-16 |
- | |
|
139 |
ТП-6548 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС 35 кВ Кызыл- Ярово, ВЛ 6 кВ ф. 13-07) |
ТОП-М-0,66 50/5 КТ 0,5 Рег.№ 71205-18 |
- |
ПСЧ- 4ТМ.05МК.22 КТ 0,5S/1,0 Рег.№ 64450-16 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
140 |
ТП № 20 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл- Ярово, ВЛ 6 кВ ф. 13-07) |
ТОП 200/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
|
141 |
ТП №6223 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС 35 кВ Кызыл-Ярово, ф.13-07) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 |
- | |
|
142 |
ПС 110/35/10 кВ Давлеканово-районная, ВЛ 35 кВ Давлеканово ОВ-35 |
ТВГ-УЭТМ® 100/5 КТ 0,5S Рег.№52619-13 |
НАМИТ 35 000/^3 / 100/^3 КТ 0,5 Рег.№ 70324-18 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№36697-17 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБДИ, СБДУ, сервер ИВК |
|
143 |
ТП-3401 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 4 от ПС 35 кВ Очистные) |
ТШП 200/5 КТ 0,5 Рег.№47957-11 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№36697-08 |
- | |
|
144 |
ТП-3018 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 4 от ПС 35 кВ Очистные) |
ТОП 100/5 КТ 0,5 Рег.№ 47959-11 |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 |
- | ||
|
145 |
ТП-496 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Болотино) |
- |
- |
ПСЧ-3ТМ.05М КТ 1/2 Рег.№36354-07 |
- | |
|
146 |
ТП-497 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Болотино) |
ТОП 50/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 |
- | |
|
147 |
ТП-6208 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Бабиково) |
ТОП 150/5 КТ 0,5 Рег.№ 47959-11 |
- |
ПСЧ- 4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№46634-11 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
148 |
ТП-478 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ф. 6 от ПС 110 кВ Ишлы) |
ТШП М- 0,66 УЗ 600/5 КТ 0,5S Рег.№ 59924-15 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 |
- |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБДи, СБДу, сервер ИВК |
|
149 |
ТП-6211 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ф. 6 от ПС 35 кВ Камчалытамак) |
- |
- |
ПСЧ-3ТМ.05М КТ 1/2 Рег.№36354-07 |
- | |
|
150 |
ПС 110 кВ Кашир, ОРУ-110 кВ, ввод 110 кВ Т-1 |
ТГМ 150/5 КТ 0,5S Рег.№ 59982-15 |
НАМИ-110 УХЛ1 110000/^3/100/^3 КТ 0,5 Рег.№ 24218-13 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/, СБДу, СБДа, сервер ИВК |
|
151 |
ПС 110 кВ Кашир, ОРУ-110 кВ, ввод 110 кВ Т-2 |
ТГМ 150/5 КТ 0,5S Рег.№ 59982-15 |
НАМИ-110 УХЛ1 110000/^3/100/^3 КТ 0,5 Рег.№ 24218-13 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
152 |
ПС 35 кВ Андреевка № 54, ввод 6 кВ Т-1 |
ТОЛ Ктт=600/5 КТ 0,5S Рег.№ 47959-11 |
ЗНОЛ КТн=6000/^3/100/^3 КТ 0,5 Рег.№ 46738-11 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБДд, СБДу, сервер ИВК |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
153 |
ПС 35 кВ Андреевка № 54, ввод 0,4 кВ ТСН-1 |
ТОП Ктт=50/5 КТ 0,5S Рег.№ 47959-11 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
СИКОН С70, рег.№ 28822-05 |
УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБДд, СБДу, сервер ИВК |
|
154 |
ПС 35 кВ Андреевка № 54, ввод 6 кВ Т-2 |
ТОЛ Ктт=600/5 КТ 0,5S Рег.№ 47959-11 |
ЗНОЛ Ктн=6000/^3/100/^3 КТ 0,5 Рег.№ 46738-11 |
ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
|
155 |
ПС 35 кВ Андреевка № 54, ввод 0,4 кВ ТСН-2 |
ТОП Ктт=50/5 КТ 0,5S Рег.№ 47959-11 |
- |
ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±6 (%) |
Границы погрешности в рабочих условиях, ±6 (%) |
|
1 |
2 |
3 |
4 |
|
1, 3, 4, 6, 9, 11- 17, 20- 22, 24, 39, 44, 45, 47, 49- 51, 55, 56, 62- 76, 81- |
Активная Реактивная |
1,1 2,7 |
|
|
84, 88- 98 | |||
|
5, 23, 26, 41, 52, 53, 85, 109, |
Активная |
1,1 |
3,2 |
|
150-152, 154 |
Реактивная |
2,7 |
5,3 |
|
7, 8, 28, 29, 31, 35, 37, 54, 57, 59 |
Активная |
1,0 |
3,0 |
|
Реактивная |
2,4 |
5,2 | |
|
18, 33 |
Активная |
1,0 |
3,1 |
|
Реактивная |
2,4 |
5,2 | |
|
25, 27 |
Активная |
0,9 |
2,0 |
|
Реактивная |
2,0 |
3,6 | |
|
58, 60 |
Активная |
0,7 |
1,9 |
|
Реактивная |
1,5 |
3,5 | |
|
125, 136, 142, 148, 153, 155 |
Активная |
0,9 |
3,1 |
|
Реактивная |
2,3 |
5,2 | |
|
2, 10, 19, 30, 32, 34, 36, 38, 40, 42, 43, 46, 48, 61, 77- 80, 86, 87, 99- |
Активная |
0,9 |
3,0 |
|
108, 110 - 112, 114 - 124, 126 - 135, |
Реактивная |
2,3 |
5,1 |
|
137-141, 143, 144, 146, 147 | |||
|
113,145,149 |
Активная |
1,1 |
2,3 |
|
Реактивная |
2,3 |
5,4 | |
|
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с |
5 | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
Примечания:
| |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
155 |
|
Нормальные условия параметры сети: - напряжение, % от ином |
от 98 до 102 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,9 |
|
- частота. Гц |
50 |
|
температура окружающей среды для счетчиков, °С |
от +21 до +25 |
|
Условия эксплуатации параметры сети:
|
от 90 до 110 |
|
для ИК, содержащих ТТ класса точности 0,2S или 0,5S |
от 1(2) до 120 |
|
для ИК, содержащих ТТ класса точности 0,2 или 0,5 |
от 5 до 120 |
|
для ИК, содержащих счетчики прямого включения |
от 0,05^1б до 1макс |
|
- коэффициент мощности cos9 (sm9) |
от 0,5 инд. до 1 емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ, ТН. °С |
от -40 до +70 |
|
температура окружающей среды для счетчиков, °С |
от 0 до +40 |
|
температура окружающей среды для УСПД, °С |
от+15 до+25 |
|
температура окружающей среды для Сервер ИВК, СБД, СБДУ, СБДИ, СБДА, СБДД °С |
от +10 до + 35 |
|
атмосферное давление, кПа |
от 84,0 до 107,0 |
|
относительная влажность, %, не более |
80 |
|
Надежность применяемых в АИИС КУЭ компонентов Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-17): - среднее время наработки на отказ, ч, не менее |
220000 |
|
СЭТ-4ТМ.03М (рег.№ 36697-08): - среднее время наработки на отказ, ч, не менее |
140000 |
|
ПСЧ-4ТМ.05МК (рег.№ 50460-18 рег.№ 64450-16, рег.№ 46634-11) - среднее время наработки на отказ, ч, не менее |
165000 |
|
ПСЧ-4ТМ.05М (рег.№ 36355-07) - среднее время наработки на отказ, ч, не менее |
165000 |
|
1 |
2 |
|
ТЕ2000 (рег.№ 83048-21):
УСВ-2:
УСПД:
Сервер ИВК, СБД, СБДУ, СБДИ, СБДА, СБДД:
|
220000 140000 35000 70000 100000 |
|
Глубина хранения информации Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-17):
СЭТ-4ТМ.03М (рег.№ 36697-08): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее ПСЧ-4ТМ.05МК (рег.№ 50460-18, рег.№ 64450-16, рег.№ 46634-11)
ПСЧ-4ТМ.05М (рег.№ 36355-07):
ТЕ2000 (рег.№ 83048-21):
минут, сут, не менее ПСЧ-3ТМ.05М (рег.№36354-07) - каждого массива профиля со временем интегрирования 30 минут, сут, не менее УСПД:
Сервер ИВК, СБД, СБДУ, СБДИ, СБДА, СБДД:
|
114
113 113 113 45 3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
- в журнале событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике, УСПД
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов.
-
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на серверах;
-
- установка пароля УСПД.
