Номер по Госреестру СИ: 82246-21
82246-21 Резервуары стальные горизонтальные цилиндрические
(РГС-8, РГС-12,5, РГС-16)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-16 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-16 представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.
Расположение резервуаров подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом на горловину резервуара и типографским способом в паспорт.
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-16 расположены:
РБ, Туймазинский р-н, д. Атык, ТЦППН УПН «Копей-Кубово» (РГС-8 зав.№ ЕУ);
РБ, Мелеузовский р-н, с. Зирган, ИЦППН КССУ «Введеновка» (РГС-8 зав.№ ЕУ-2);
РБ, Благовещенский р-н, д. Мухаметдиново, УЦППН НСП-2 «Кушкуль» (РГС-8 зав.№ ПЕ-8.1);
РБ, Давлекановский р-н, д. Казангулово, ИЦППН НСП «Казангулово» (РГС-12,5 зав.№ ЕД-1);
РБ, Уфимский р-н, п. Дмитриевка, УЦППН НСП-1 «Сергеевка» (РГС-12,5 зав.№ ЕД-3);
РБ, Иглинский р-н, д. Алаторка, УЦППН НСП-3 «Алаторка» (РГС-16 зав.№ ЕП-2);
РБ, г. Уфа, Орджоникидзевский р-н, УЦППН ППСН «Уфанефтехим» (РГС-16 зав.№ ЕУ-2).
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-16 представлен на рисунке 1.

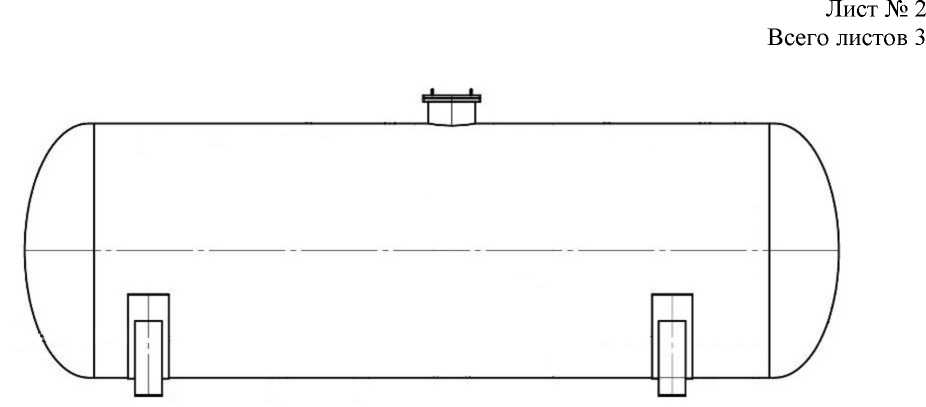

Рисунок 1 - Эскиз общего вида резервуаров стальных горизонтальных цилиндрических
РГС-8, РГС-12,5, РГС-16
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-16 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Таблица 3 -
Наименование |
Обозначение |
Количество | |
Резервуар стальной цилиндрический |
горизонтальный |
РГС-8 (РГС-12,5, РГС-16) |
1 шт. |
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
РГС-8 |
РГС-12,5 |
РГС-16 | |
Номинальная вместимость, м3 |
8 |
12,5 |
16 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
