Сведения о средстве измерений: 91297-24 Тестеры ультразвуковые

Номер по Госреестру СИ: 91297-24
91297-24 Тестеры ультразвуковые
(UK14)

Назначение средства измерений:
Тестеры ультразвуковые UK14 (далее по тексту - UK14) предназначены для измерений скорости и времени распространения ультразвуковых волн в твердых материалах при поверхностном или сквозном прозвучивании без использования контактных жидкостей.

сертификация программного обеспечения
Внешний вид. Тестеры ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тестеры ультразвуковые
Рисунок № 1
Внешний вид. Тестеры ультразвуковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Тестеры ультразвуковые
Рисунок № 2
Внешний вид. Тестеры ультразвуковые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Тестеры ультразвуковые
Рисунок № 3

Общие сведения

Дата публикации - 12.02.2024
Срок свидетельства - 09.02.2029
Номер записи - 193187
ID в реестре СИ - 1414336
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Тестер ультразвуковой UK1410, Тестер ультразвуковой UK1401, модификации UK 1401, UK1410, UK1401,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 460
Выдано извещений - 0
Кол-во периодических поверок - 95
Кол-во средств измерений - 157
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№357 от 2024.02.09 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Тестеры ультразвуковые (UK14)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
55894-13
03.08.2029
Дефектоскопы ультразвуковые, А1211 Mini
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва)
ОТ
МП
1 год
53482-13
26.02.2028
Тестеры ультразвуковые, UK1401, UK1401S
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва)
ОТ
МП
1 год
79531-20
06.11.2025
Толщиномеры ультразвуковые электромагнитно-акустические, серии A1270
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва)
ОТ
МП
1 год
81281-21
15.03.2026
Дефектоскопы ультразвуковые, A15
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва)
ОТ
МП
1 год
89442-23
26.06.2028
Наборы мер скорости распространения продольных ультразвуковых волн, UCB011
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва)
ОТ
МП
2 года
91297-24
09.02.2029
Тестеры ультразвуковые, UK14
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва)
ОТ
МП
1 год
92032-24
27.04.2029
Толщиномеры ультразвуковые, А1201
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС") (РОССИЯ г. Москва)
ОТ
МП
1 год

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Тестеры ультразвуковые (UK14)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИСКАТЕЛЬ - 2"
(RA.RU.311939)
  • Тестер ультразвуковой UK1410
  • Тестер ультразвуковой UK1401
  • 10 10 0 10 0 9 0 9
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • UK1401
  • 3 3 0 3 0 3 0 3
    ООО "АНК"
    (RA.RU.310566)
  • UK1401
  • UK1410
  • 167 9 155 12 0 167 155 12
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • модификации UK 1401
  • 3 3 0 3 0 3 0 3
    ООО "АКС"
    (RA.RU.313624)
  • UK1401
  • UK1410
  • 254 142 210 44 0 253 209 44
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • UK1401
  • 1 0 1 0 0 0 0
    ООО "ИВИМЕТ"
    (RA.RU.314313)
  • Тестер ультразвуковой UK1401
  • 6 6 0 6 0 6 0 6
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • UK1401
  • 1 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • UK1401
  • 6 6 0 6 0 0 0 0
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • UK1401
  • 5 5 0 5 0 5 0 5
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • UK1401
  • 2 2 0 2 0 2 0 2
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • UK1401
  • 2 0 2 0 2 0 2

    Стоимость поверки Тестеры ультразвуковые (UK14)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    UK14 имеют встроенное метрологически значимое программное обеспечение (далее -ПО).

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные ПО

    Значение

    UK1401

    UK1410

    Идентификационное наименование ПО

    UK1401

    UK1410

    Номер версии (идентификационный номер) ПО

    не ниже 3.10


    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта и руководства по эксплуатации тестеров типографским способом и на корпус тестеров UK1401 методом лазерной гравировки, тестеров UK1410 методом наклеивания.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в разделе «Использование прибора» в АПЯС.412231.038 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    АПЯС.412231.038 ТУ Тестеры ультразвуковые UK14. Технические условия;

    Государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842.

    Правообладатель

    Общество с ограниченной ответственностью «Акустические Контрольные Системы»

    (ООО «АКС»)

    ИНН 7719031956

    Юридический адрес: 115487, г. Москва, пр-д Коломенский, д. 25, к. 1, кв. 56

    Телефон: +7 (495) 777-66-09

    Изготовитель

    Общество с ограниченной ответственностью «Акустические Контрольные Системы» (ООО «АКС»)
    ИНН 7719031956
    Юридический адрес: 115487, г. Москва, пр-д Коломенский, д. 25, к. 1, кв. 56
    Адрес места осуществления деятельности: 142712, Московская обл., Ленинский р-н, пос. Горки Ленинские, промзона «Технопарк», ул. Восточная, вл. 12, стр. 1 Телефон: +7 (495) 777-66-09

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
    Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
    Факс: 8 (343) 350-40-81
    E-mail: uraltest@uraltest.ru
    Web-сайт: www.uraltest.ru

    Правообладатель


    Общество с ограниченной ответственностью «Акустические Контрольные Системы»
    (ООО «АКС»)
    ИНН 7719031956
    Юридический адрес: 115487, г. Москва, пр-д Коломенский, д. 25, к. 1, кв. 56
    Телефон: +7 (495) 777-66-09

    Принцип действия UK14 основан на измерении времени распространения продольных волн на заведомо известном расстоянии.

    UK14 изготавливаются в модификациях UK1401 и UK1410.

    Конструктивно UK14 выполнен в виде единого конструктивно и функционально законченного электронного блока, содержащего все электронные узлы и аккумулятор:

    • - UK1401 два встроенных в электронный блок преобразователя;

    • - UK1410 встроенный в электронный блок матричный приемный преобразователь и выносной матричный передающий преобразователь, подключаемый кабелем LEMO.

    Заводской номер в цифровом формате наносится типографским способом в паспорт и методом лазерной гравировки на корпус UK1401, методом наклейки на корпус UK1410.

    Нанесение знака поверки на UK14 не предусмотрено.

    Общий вид средств измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунках 1 и 2.

    Внешний вид. Тестеры ультразвуковые (UK14), http://oei-analitika.ru

    Место нанесения заводского номера и знака утверждения типа

    Место пломбировки

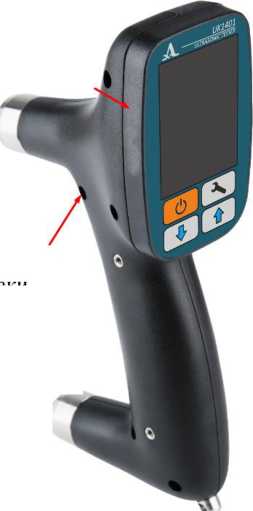

    Рисунок 1 - Общий вид тестеров модификации UK1401

    Место нанесения

    заводского номера и знака утверждения типа

    Место пломбировки

    Место нанесения заводского номера

    Внешний вид. Тестеры ультразвуковые (UK14), http://oei-analitika.ru

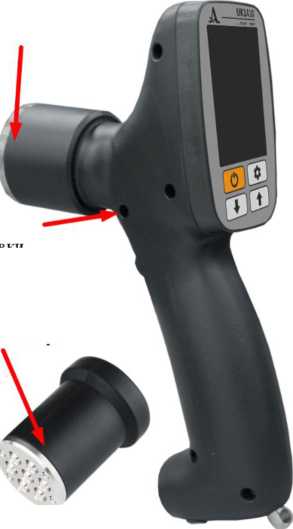

    Рисунок 2 - Общий вид тестеров модификации UK1410

    Внешний вид. Тестеры ультразвуковые (UK14), http://oei-analitika.ru

    Таблица 4 -

    Наименование

    Обозначение

    Количество

    UK1401

    UK1410

    Электронный блок тестера ультразвукового UK1401

    -

    1 шт.

    -

    Электронный блок тестера ультразвукового UK1410

    -

    -

    1 шт.

    Антенная решетка M1001 0.05A0D25PL*

    АПЯС.418231.106

    -

    1 шт.

    Кабель LEMO-LEMO одинарный 3 м*

    -

    -

    1 шт.

    Адаптер питания 230 В (220) В - USB*

    -

    1 шт.

    1 шт.

    Кабель USB А - Micro В*

    -

    1 шт.

    1 шт.

    Образец калибровочный ультразвуковой UCB 01003 с сертификатом калибровки*

    АПЯС.741131.001

    1 шт.

    -

    Образец калибровочный ультразвуковой UCB 01006 с сертификатом калибровки*

    АПЯС.401749.002

    -

    1 шт.

    Жесткий кейс*

    -

    1 шт.

    1 шт.

    Паспорт

    АПЯС.412231.038 ПС

    1 экз.

    1 экз.

    Руководство по эксплуатации

    АПЯС.412231.038 РЭ

    1 экз.

    1 экз.

    * Допускается изменение количества поставляемых единиц.


    Метрологические и основные технические характеристики тестеров представлены в таблицах 2 и 3 соответственно.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    UK1401

    UK1410

    1

    2

    3

    Диапазон измерений времени распространения ультразвуковых волн, мкс

    от 24 до 120

    от 19 до 232

    Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс1

    ±(0,01-t + 0,1)

    ±(0,11 + 0,1)

    Диапазон измерений скорости распространения ультразвуковых волн, м/с

    от 1250 до 6160

    1

    2

    3

    Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с1

    ±(0,01-С + 10)

    ±(0,1-С + 10)

    Примечания

    1) погрешность измерений нормирована для среднего значения пяти измерений; t - измеренное значение времени, мкс;

    С - измеренное значение скорости, м/с.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    UK1401

    UK1410

    Масса электронного блока, кг, не более

    0,50

    0,47

    Габаритные размеры электронного блока,

    мм, не более

    - длина

    245

    - ширина

    145

    - высота

    7

    0

    Условия эксплуатации

    - температура окружающей среды, °С

    от -30 до +55

    от -10 до +40


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
