Номер по Госреестру СИ: 89442-23
89442-23 Наборы мер скорости распространения продольных ультразвуковых волн
(UCB011)
Назначение средства измерений:
Наборы мер скорости распространения продольных ультразвуковых волн UCB011 (далее по тексту - UCB011) предназначены для воспроизведения значений скорости распространения продольных ультразвуковых волн.
UCB011 могут применяться в качестве рабочего эталона 3 разряда по Государственной поверочной схеме для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2842, для поверки тестеров ультразвуковых UK14 и аналогичных средств измерений.

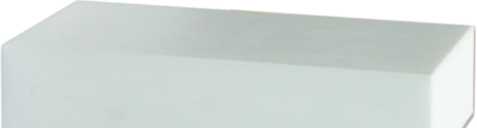

![Внешний вид. Наборы мер скорости распространения продольных ультразвуковых волн, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2023-89442-23_files/2023-89442-23-1.jpg)
Внешний вид.
Наборы мер скорости распространения продольных ультразвуковых волн
Рисунок № 1

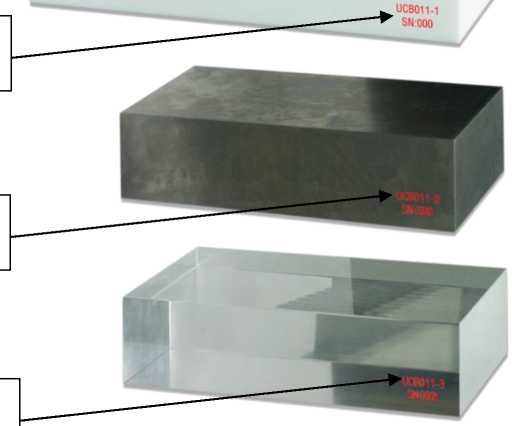

![Внешний вид. Наборы мер скорости распространения продольных ультразвуковых волн, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2023-89442-23_files/2023-89442-23-2.jpg)
Внешний вид.
Наборы мер скорости распространения продольных ультразвуковых волн
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта мер типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методы (методики) измерений» паспорта АПЯС.401745.077 ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийАПЯС.401745.077 ТУ Наборы мер скорости распространения продольных ультразвуковых волн UCB011. Технические условия;
Государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842.
Правообладатель
Общество с ограниченной ответственностью «Акустические Контрольные Системы»
(ООО «АКС»)
ИНН 7719031956
Юридический адрес: 115487, г. Москва, пр-д Коломенский, д. 25, к. 1, кв. 56
Телефон: +7 (495) 777-66-09
Изготовитель
Общество с ограниченной ответственностью «Акустические Контрольные Системы» (ООО «АКС»)ИНН 7719031956
Юридический адрес: 115487, г. Москва, пр-д Коломенский, д. 25, к. 1, кв. 56
Адрес места осуществления деятельности: 142712, Московская обл., Ленинский р-н, п. Горки Ленинские, промзона «Технопарк», ул. Восточная, вл. 12, стр. 1 Телефон: +7 (495) 777-66-09;
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
e-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия UCB011 основан на воспроизведении заданных значений скорости распространения продольных ультразвуковых волн
UCB011 состоит из трех мер: иСВ011-1 из фторопласта, иСВ011-2 из углеродистой стали марки 40Х13 и иСВ011-3 из органического стекла.
Меры из набора могут поставляться по отдельности.
Маркировка нанесена на каждой мере методом лазерной гравировки и содержит обозначение меры и заводской номер в виде цифрового кода.
Нанесение знака поверки на UCB011 не предусмотрено.
Общий вид средств измерений представлен на рисунке 1.
Пломбирование UCB011 не предусмотрено.
заводского номера
![Внешний вид. Наборы мер скорости распространения продольных ультразвуковых волн (UCB011), http://oei-analitika.ru](../kurilka/type_si_html/2023-89442-23_files/2023-89442-23-1.jpg)
Место нанесения
заводского номера
Место нанесения
заводского номера
Место нанесения
![Внешний вид. Наборы мер скорости распространения продольных ультразвуковых волн (UCB011), http://oei-analitika.ru](../kurilka/type_si_html/2023-89442-23_files/2023-89442-23-2.jpg)
Рисунок 1 - Общий вид UCB011
Таблица 3 -
Наименование |
Обозначение |
Количество |
Набор скорости распространения продольных ультразвуковых волн UCB011*: - мера из фторопласта |
UCB011-1 |
1 шт. |
- мера из углеродистой стали |
UCB011-2 |
1 шт. |
- мера из органического стекла |
UCB011-3 |
1 шт. |
Паспорт |
АПЯС.401745.077 ПС |
1 экз. |
* количество мер в наборе определяется при заказе |
Метрологические и основные технические характеристики мер представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
UCB011-1 |
UCB011-2 |
UCB011-3 | |
Номинальное значение высоты, мм |
60 | ||
Допускаемое отклонение действительного значения высоты от номинального, мм |
±0,5 | ||
Пределы допускаемой абсолютной погрешности воспроизведения высоты, мм |
±0,1 |
±0,1 |
±0,1 |
Номинальное значение ширины, мм |
120 | ||
Допускаемое отклонение действительного значения ширины от номинального, мм |
±0,5 | ||
Пределы допускаемой абсолютной погрешности воспроизведения ширины, мм |
±0,3 |
±0,1 |
±0,2 |
Номинальное значение длины, мм |
290 |
230 | |
Допускаемое отклонение действительного значения длины от номинального, мм |
±0,5 | ||
Пределы допускаемой абсолютной погрешности воспроизведения длины, мм |
±0,2 |
±0,1 |
±0,2 |
Номинальное значение скорости распространения продольной ультразвуковой волны, м/с |
1350 |
6060 |
2730 |
Наименование характеристики |
Значение | ||
UCB011-1 |
UCB011-2 UCB011-3 | ||
Допускаемое отклонение действительного значения скорости распространения продольной ультразвуковой волны от номинальной, м/с |
±100 | ||
Пределы допускаемой относительной погрешности воспроизведения скорости распространения продольной ультразвуковой волны, % |
±0,5 |
±0,3 |
±0,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||
UCB011-1 |
UCB011-2 |
UCB011-3 | |
Масса, кг, не более |
4,6 |
13,0 |
2,0 |
Условия эксплуатации - температура окружающей среды, °С |
от +22 до +24 |
