Номер по Госреестру СИ: 92032-24
92032-24 Толщиномеры ультразвуковые
(А1201)
Назначение средства измерений:
Толщиномеры ультразвуковые А1201 (далее по тексту - толщиномеры) предназначены для измерений толщины объектов контроля из различных материалов.

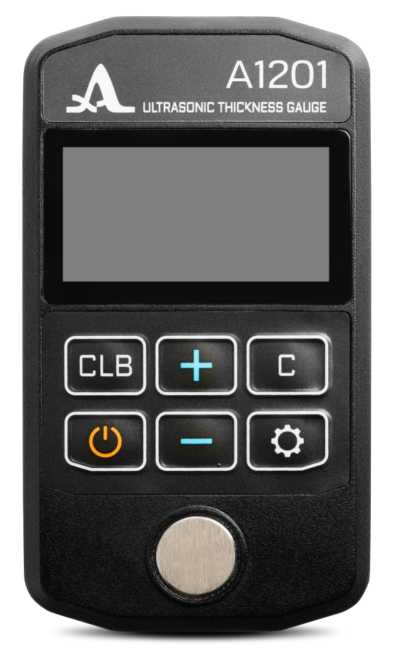

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 3
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 4
Программное обеспечение
В толщиномерах используется встроенное программное обеспечение (ПО), которое выполняет функции управления, сбора, обработки данных контроля и визуализации результатов измерений.
Метрологически значимая часть не выделена, все ПО является метрологически значимым. Встроенное ПО устанавливается в энергонезависимую память микропроцессора в производственном цикле на предприятии-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Конструкция толщиномера исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
A1201 |
Номер версии (идентификационный номер) ПО |
не ниже 1.12 |
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на этикетку задней панели электронного блока толщиномера методом наклеивания или методом лазерной гравировки задней панели электронного блока толщиномера и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АПЯС.412231.044 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийАПЯС.412231.044 ТУ «Толщиномеры ультразвуковые A1201. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Акустические Контрольные Системы» (ООО «АКС»)
ИНН 7719031956
Юридический адрес: 115487, г. Москва, Коломенский пр-д, д. 25, к. 1, кв. 56
Телефон: +7 (495) 777-66-09
Web-сайт: www.acsys.ru
E-mail: info@acsys.ru
Изготовитель
Общество с ограниченной ответственностью «Акустические Контрольные Системы» (ООО «АКС»)
ИНН 7719031956
Юридический адрес: 115487, г. Москва, Коломенский пр-д, д. 25, к. 1, кв. 56
Адрес осуществления деятельности: 142712, Московская обл., Ленинский р-н, п. Горки
Ленинские, промзона «Технопарк», ул. Восточная, вл. 12, стр. 1
Телефон: +7 (495) 777-66-09
Web-сайт: www.acsys.ru
E-mail: info@acsys.ru
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
Общество с ограниченной ответственностью «Акустические Контрольные Системы» (ООО «АКС»)
ИНН 7719031956
Юридический адрес: 115487, г. Москва, Коломенский пр-д, д. 25, к. 1, кв. 56
Телефон: +7 (495) 777-66-09
Web-сайт: www.acsys.ru
E-mail: info@acsys.ru
Принцип действия толщиномеров основан на эхо-методе акустического вида неразрушающего контроля. В основе метода лежит измерение времени двойного прохождения продольных ультразвуковых волн через изделие, пересчитываемое при известной скорости распространения продольных ультразвуковых волн в значение толщины.
Для излучения продольных ультразвуковых волн и приема их отражений используется ультразвуковой пьезоэлектрический преобразователь (далее по тексту - ПЭП), который устанавливается на поверхность объекта контроля в месте измерения толщины через слой контактной жидкости. Если поверхность объекта контроля, противоположная той, на которую установлен ПЭП, имеет впадины, то ультразвуковые волны отражаются от них и толщина определяется как кратчайшее расстояние от внешней поверхности до этих впадин. Результаты измерений выводятся на дисплей толщиномера в цифровом виде.
Конструктивно толщиномеры состоят из электронного блока, к которому с помощью кабелей подключается ПЭП.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в числовом формате наносится на заднюю панель электронного блока толщиномера методом наклеивания этикетки или лазерной гравировки.
Фотография общего вида толщиномеров представлена на рисунке 1.
Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа указаны на рисунке 2.
Рисунок 1 - Общий вид толщиномеров
Место нанесения знака утверждения типа
Чь
«*
Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Электронный блок толщиномера ультразвукового |
A1201 |
1 шт. |
Преобразователь ультразвуковой пьезоэлектрический раздельно-совмещённый |
- |
1 шт.* |
Адаптер питания 220 В - USB |
- |
1 шт.** |
Кабель USB |
- |
1 шт. ** |
Чехол-накладка |
- |
1 шт. ** |
Сумка |
- |
1 шт. ** |
Паспорт |
АПЯС.412231.044 ПС |
1 экз. |
Руководство по эксплуатации |
АПЯС.412231.044 РЭ |
1 экз. |
* Тип и количество определяются при заказе. ** Допускается изменение в части количества поставляемых единиц |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений толщины (по стали), мм: | |
- для ПЭП D1471 4.0A0D12CL |
от 1 до 300 |
- для ПЭП D1771 4.0A0D12CL |
от 1 до 300 |
- для ПЭП D1762 5.0A0D12CL |
от 1 до 300 |
- для ПЭП D2763 10.0A0D6CL |
от 1 до 30 |
- для ПЭП D1763 5.0A0D12CL |
от 2 до 300 |
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм |
±(0,1+0,01-d*) |
* Где d - измеренное значение толщины, мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с |
от 1000 до 9999 |
Время непрерывной работы при нормальных климатических условиях от полностью заряженного аккумулятора, ч, не менее |
40 |
Габаритные размеры, мм, не более - длина |
120 |
- ширина |
70 |
- высота |
25 |
Масса электронного блока, г, не более |
160 |
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +55 |
