Номер по Госреестру СИ: 91064-24
91064-24 Приборы для измерений изделий на биение в центрах ПБ
(Обозначение отсутствует)
Назначение средства измерений:
Приборы для измерений изделий на биение в центрах ПБ (далее по тексту - приборы) предназначены для измерений радиального биения тел вращения, установленных в центрах.
Внешний вид.
Приборы для измерений изделий на биение в центрах ПБ
Рисунок № 1
Внешний вид.

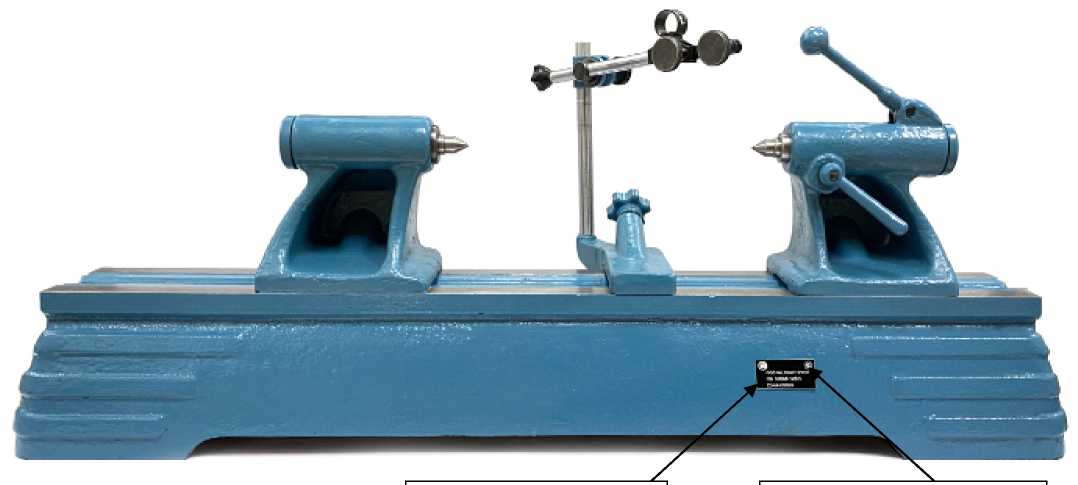

Приборы для измерений изделий на биение в центрах ПБ
Рисунок № 2
Внешний вид.

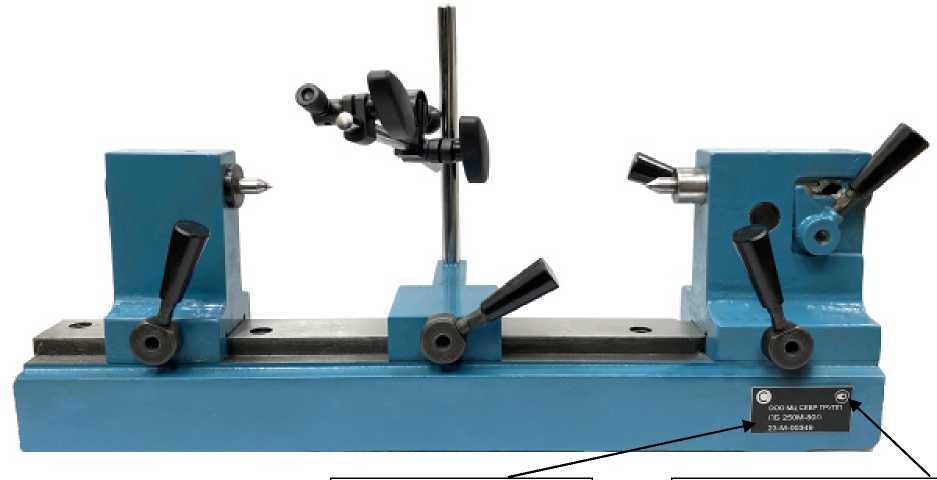

Приборы для измерений изделий на биение в центрах ПБ
Рисунок № 3
Внешний вид.

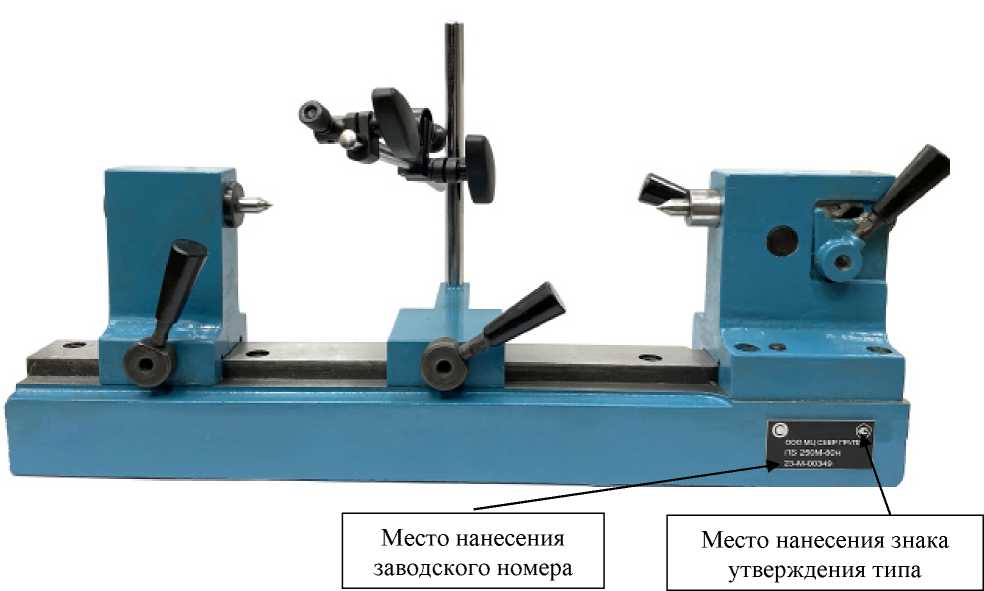

Приборы для измерений изделий на биение в центрах ПБ
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом и на прикрепленную к прибору информационную табличку (шильдик) методом лазерной маркировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта прибора.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для приборов для измерений изделий на биение в центрах в диапазоне измерений радиального биения от 0 до 10 мм;
ТУ 26.51-001-59740850-2023 «Приборы для измерений изделий на биение в центрах ПБ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Метрологический Центр Севр групп»
(ООО «МЦ Севр групп»)
ИНН 7720860919
Юридический адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20а, эт./помещ./ком.мансарда/XШа/33б
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Изготовитель
Общество с ограниченной ответственностью «Метрологический Центр Севр групп»(ООО «МЦ Севр групп»)
Юридический адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20а, эт./помещ./ком.мансарда/XШа/33б
Адрес осуществления деятельности: 111141, г. Москва, ул. Кусковская, д. 20а, помещ. XIIte
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Правообладатель
Общество с ограниченной ответственностью «Метрологический Центр Севр групп»(ООО «МЦ Севр групп»)
ИНН 7720860919
Юридический адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20а, эт./помещ./ком.мансарда/XШа/33б
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Принцип действия заключается в измерении радиального биения тел вращения, установленных в центрах методом непосредственной оценки по визуальному отсчетному устройству - индикатору часового типа.
Прибор состоит из основания, на которое установлены левая и правая бабки, каретки со стойкой для отсчетного устройства, а также оправки. Левая бабка и каретка со стойкой могут передвигаться по направляющим основания и закрепляться ручными зажимами в любом месте на основании. Левая бабка имеет жесткий центр, в который устанавливается контролируемая деталь. В правой бабке установлена подвижная пиноль, куда вставляется центр. Рукоятка с рычагом отводит пиноль в крайнее правое положение, что дает возможность перед контролем установить деталь в центрах и поджать ее. Для надежной фиксации положения пиноли с центром, с обратной стороны бабки имеется ручка стопорного устройства. В зависимости от исполнения прибора правая бабка может быть подвижной или неподвижной. Приборы с расстоянием между центрами 1600 мм и более комплектуются люнетами, которые обеспечивают предотвращение деформации измеряемых изделий.
Приборы выпускаются в различных модификациях (структура условного обозначения представлена в таблице 1), которые отличаются исполнением прибора, высотой центров и расстоянием между центрами.
ПБ Х Х - Х Х
1 2 3 4
Таблица 1 |
- Структура условного обозначения | ||
№ поля |
Описание поля |
Код поля |
Расшифровка |
1 |
2 |
3 |
4 |
1 |
Расстояние между центрами |
200 |
Расстояние между центрами в мм |
250 | |||
500 | |||
1000 | |||
1400 | |||
1600 | |||
2000 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
2 |
Принцип действия |
М |
Механический принцип действия |
3 |
Высота центров |
75 |
Высота центров в мм |
80 | |||
125 | |||
160 | |||
230 | |||
250 | |||
4 |
Исполнение |
П |
С подвижной правой бабкой |
Н |
С неподвижной правой бабкой |
В качестве отсчетных устройств в приборах применяются индикаторы часового типа ИЧ с диапазоном измерений от 0 до 10 мм с ценой деления 0,01 мм утвержденного типа:
-
- индикаторы часового типа с ценой деления 0,01 мм Diapazon (рег. № 51481-12),
-
- индикаторы часового типа ИЧ и ИЧЦ торговой марки «SHAN» (рег. № 69468-17),
-
- индикаторы ИЧ, ИЧЦ (рег. № 75288-19), изготовленные АО Кировский завод «Красный инструментальщик» (Крин), г. Киров.
Товарный знак наносится на титульный лист паспорта прибора типографским
методом и на прикрепленную к прибору информационную табличку (шильдик) методом лазерной маркировки.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносится на прикрепленную к прибору информационную табличку (шильдик) лазерной маркировкой в местах, указанных на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид приборов указан на рисунках 1-4.
Пломбирование приборов от несанкционированного доступа не предусмотрено.
Место нанесения
Место нанесения знака
заводского номера
утверждения типа
Рисунок 1 - Общий вид приборов с подвижной правой бабкой (П) с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения
Место нанесения знака
заводского номера
утверждения типа
Рисунок 2 - Общий вид приборов с подвижной правой бабкой (П) с указанием места нанесения заводского номера и знака утверждения типа
Рисунок 3 - Общий вид приборов исполнения с неподвижной правой бабкой (Н) с указанием места нанесения заводского номера и знака утверждения типа
Рисунок 4 - Общий вид приборов с неподвижной правой бабкой (Н) с расстоянием между центрами 1600 мм и более
Таблица 2 - Метрологические характеристики
Модификация |
ПБ 200М-75П; ПБ 200М-75Н |
ПБ 250М-80П; ПБ 250М-80Н |
ПБ 250М-160П; ПБ 250М-160Н |
ПБ 500М-125П; ПБ 500М-125Н |
ПБ 500М-160П; ПБ 500М-160Н |
ПБ 1000М-160П; ПБ 1000М-160Н |
ПБ 1000М-250П; ПБ 1000М-250Н |
ПБ 1400М-230П; ПБ 1400М-230Н |
ПБ 1400М-250П; ПБ 1400М-250Н |
ПБ 1600М-230П; ПБ 1600М-230Н |
ПБ 1600М-250П; ПБ 1600М-250Н |
ПБ 2000М-230П; ПБ 2000М-230Н |
ПБ 2000М-250П; ПБ 2000М-250Н |
Расстояние между центрами, мм, не менее |
200 |
250 |
250 |
500 |
500 |
1000 |
1000 |
1400 |
1400 |
1600 |
1600 |
2000 |
2000 |
Высота центров, мм, не более |
75 |
80 |
160 |
125 |
160 |
160 |
250 |
230 |
250 |
230 |
250 |
230 |
250 |
Длина оправки, мм |
200 |
200 |
200 |
200 |
200 |
500 |
500 |
500 |
500 |
700 |
700 |
700 |
700 |
Цена деления отсчетного устройства, мм |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
Предел допускаемой абсолютной погрешности измерений прибора с учетом погрешности отсчетного устройства, мм |
0,020 |
0,020 |
0,020 |
0,032 |
0,032 |
0,032 |
0,032 |
0,036 |
0,036 |
0,036 |
0,036 |
0,040 |
0,040 |
Таблица 3 - Технические характеристики
Модификация |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
Диаметр контролируемых деталей, мм, не более |
Масса контролируемых деталей, кг, не более |
ПБ 200М-75П ПБ 200М-75Н |
465 |
254 |
361 |
12 |
140 |
13,0 |
ПБ 250М-80П ПБ 250М-80Н |
500 |
290 |
330 |
14 |
150 |
13,5 |
ПБ 250М-160П ПБ 250М-160Н |
650 |
320 |
380 |
50 |
310 |
13,5 |
ПБ 500М-125П ПБ 500М-125Н |
940 |
335 |
417 |
62 |
240 |
50,0 |
ПБ 500М-160П ПБ 500М-160Н |
925 |
375 |
510 |
72 |
310 |
50,0 |
ПБ 1000М-160П ПБ 1000М-160Н |
1400 |
460 |
625 |
150 |
310 |
85,0 |
ПБ 1000М-250П ПБ 1000М-250Н |
1400 |
460 |
690 |
400 |
490 |
85,0 |
ПБ 1400М-230П ПБ 1400М-230Н |
1800 |
545 |
825 |
400 |
450 |
90,0 |
ПБ 1400М-250П ПБ 1400М-250Н |
1800 |
545 |
850 |
410 |
490 |
90,0 |
ПБ 1600М-230П ПБ 1600М-230Н |
2230 |
545 |
810 |
450 |
450 |
95,0 |
ПБ 1600М-250П ПБ 1600М-250Н |
2230 |
545 |
825 |
450 |
490 |
95,0 |
ПБ 2000М-230П ПБ 2000М-230Н |
2500 |
350 |
580 |
550 |
450 |
100,0 |
ПБ 2000М-250П ПБ 2000М-250Н |
2500 |
350 |
600 |
550 |
490 |
100,0 |
Таблица 4 - Условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более |
От +15 до +25 80 |
