Принцип действия плит основан на сравнении просвета между рабочей поверхностью плиты и контролируемой плоскости деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине при измерении отклонения от прямолинейности, и на методе «пятен на краску» при контроле неплоскостности деталей.

Плиты изготавливаются следующих исполнений:

• 1 - чугунные, с ручной шабровкой рабочих поверхностей;

• 2 - чугунные, с механически обработанными рабочими поверхностями;

• 3 - гранитные, плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых поверхностей;

• 4 - гранитные, плиты с двумя бортовыми захватами и нормированным допуском перпендикулярности двух боковых поверхностей к рабочей поверхности;

• 5 - гранитные, плиты с четырьмя боковыми захватами и нормированным допуском перпендикулярности боковых поверхностей к рабочей и взаимной перпендикулярности боковых поверхностей одного из углов плиты.

Плиты исполнений 3, 4 и 5 изготавливаются из диабаза, габбро и различного типа гранитов. Допускается неоднородность структуры и цвета плит, не влияющих на эксплуатационные качества.

Плиты изготавливаются классов точности: 0, 1, 2 и 3 и отличаются между собой допусками плоскостности рабочих поверхностей.

Плиты всех исполнений размерами 630 х 400 мм и менее имеют три опорные точки, свыше 630 х 400 мм - не менее пяти опорных точек.

Опоры плит исполнений 1 и 2 размерами 1000 х 630 и более регулируемые. Опоры плит исполнений 1 и 2 размерами 630 х 400 мм и менее могут быть изготовлены регулируемыми.

Опоры плит исполнений 3, 4, 5 размерами 630 х 400 и более регулируемые. Опоры плит размерами 400 х 400 мм и менее могут быть изготовлены регулируемыми.

Пример условного обозначения плиты исполнения 1, 0-го класса точности, размерами 1000 х 630 мм:

Плита 1-0-1000 х 630 ГОСТ 10905-86

то же, плиты исполнения 3, 0-го класса точности, размерами 630х400 мм:

Плита 3-0-630 х 400 ГОСТ 10905-86

Товарный знак       наносится на титульный лист паспорта плит типографским

методом и на маркировочную пластину, расположенную на нерабочей поверхности плиты, краской или методом лазерной гравировки.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на маркировочную пластину, расположенную на нерабочей поверхности плиты, краской или методом лазерной гравировки в местах, указанных на рисунках 1-5.

Возможность нанесения знака поверки на средство измерений отсутствует.

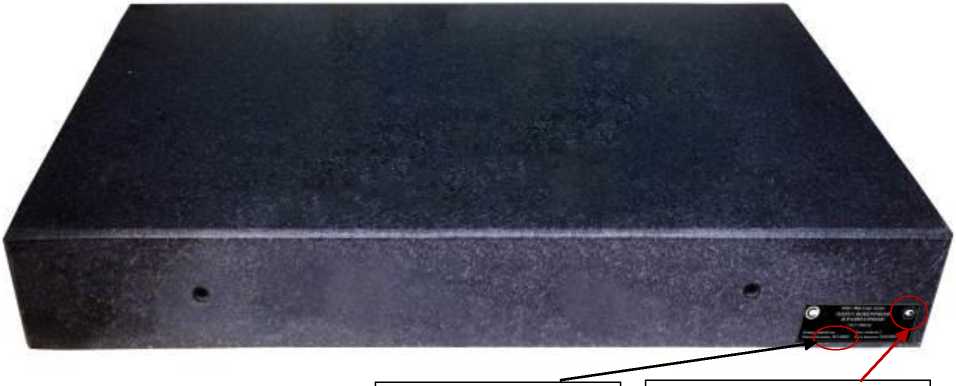

Общий вид плит указан на рисунках 1-5.

Пломбирование плит от несанкционированного доступа не предусмотрено.

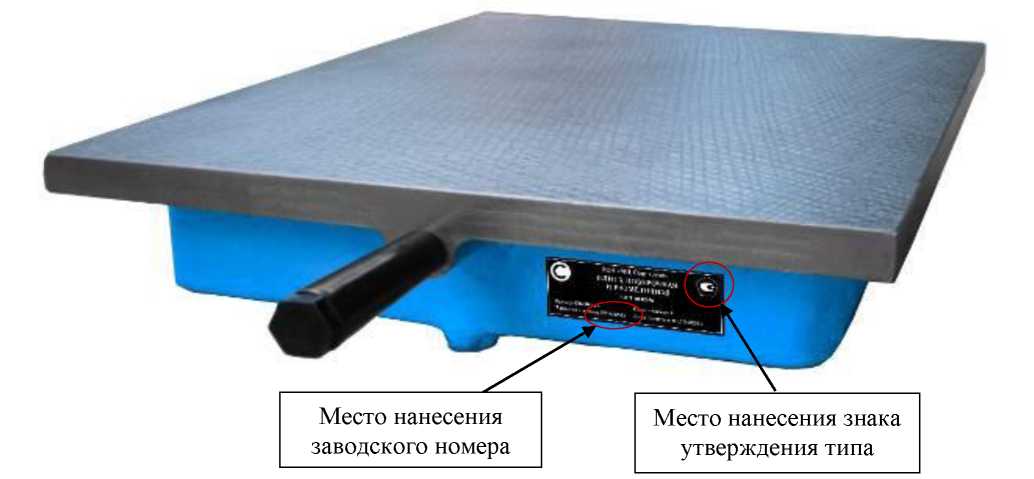

Рисунок 1 - Общий вид плит исполнения 1 с указанием мест нанесения заводского номера и знака утверждения типа

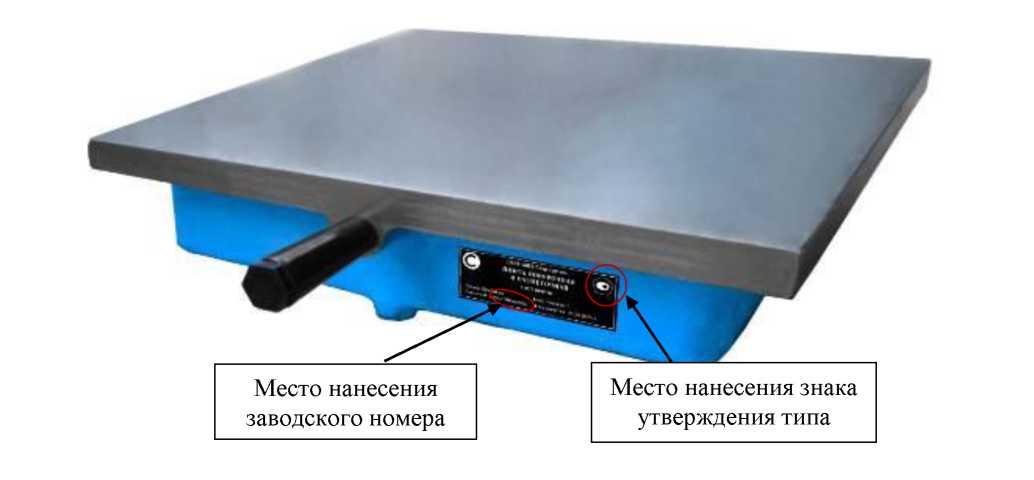

Рисунок 2 - Общий вид плит исполнения 2 с указанием мест нанесения заводского номера и знака утверждения типа

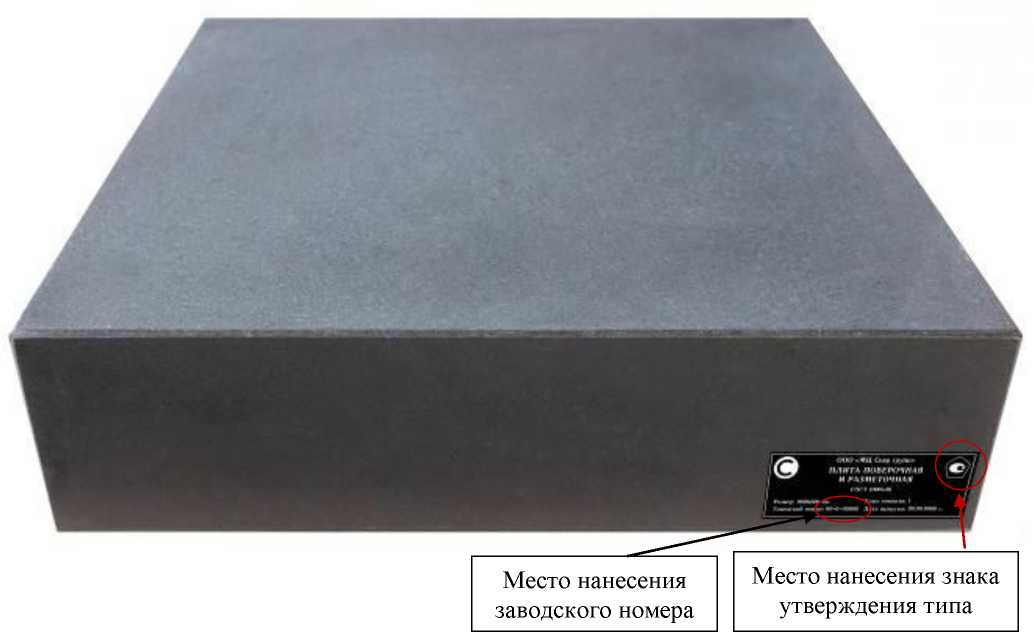

Рисунок 3 - Общий вид плит исполнения 3 с указанием мест нанесения заводского номера и знака утверждения типа

Место нанесения знака

Место нанесения

утверждения типа

заводского номера

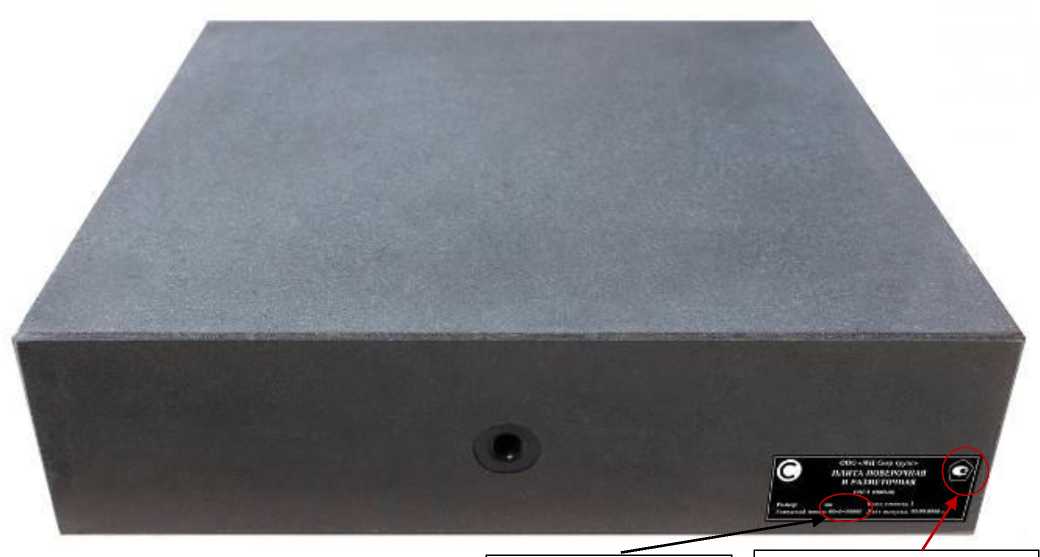

Рисунок 4 - Общий вид плит исполнения 4 с указанием мест нанесения заводского номера и знака утверждения типа

Место нанесения знака

Место нанесения

утверждения типа

заводского номера

Таблица 6 - Комплектность

Таблица 1 - Основные

и классы точности плит

Таблица 2 -

плит

Примечание: Допуск плоскостности у плит исполнений 1 и 2 не устанавливается на расстоянии до 5 мм от краев плит размерами 630 х 400 мм включительно и не менее 10 мм от краев плит размерами свыше 630 х 400 мм, у плит исполнений 3, 4, 5 на расстоянии 10 мм от краев плит размерами 630 х 400 включительно и до 20 мм от краев плит размерами свыше 630 х 400 мм

Таблица 3 - Параметр шероховатости Ra по ГОСТ 2789-93 рабочих поверхностей для плит исполнений 2, 3, 4, 5

Таблица 4 - Технические

Таблица 5 -

и масса плит
