Номер по Госреестру СИ: 90980-24
90980-24 Микрометры
(INSIZE)
Назначение средства измерений:
Микрометры INSIZE (далее - микрометры) предназначены для измерения наружных линейных размеров контактным методом.

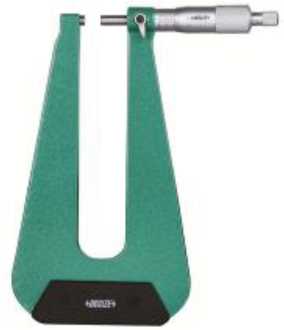

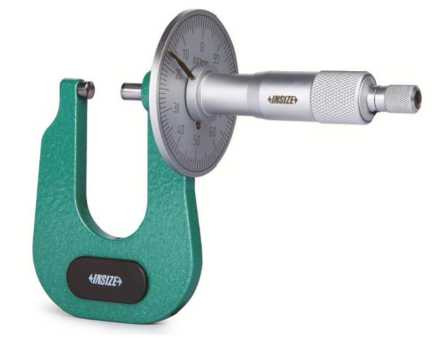

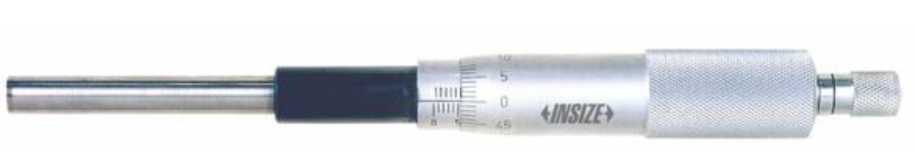

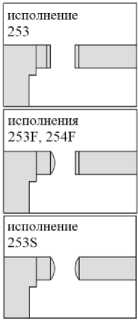

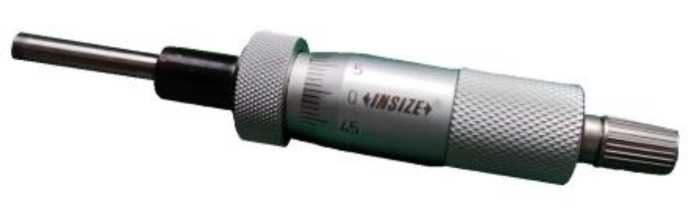

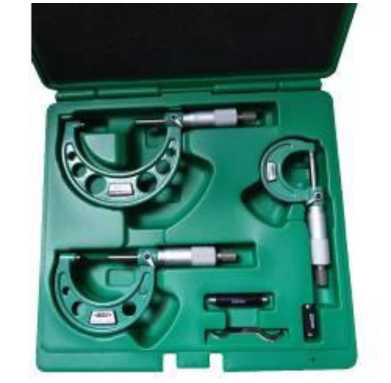

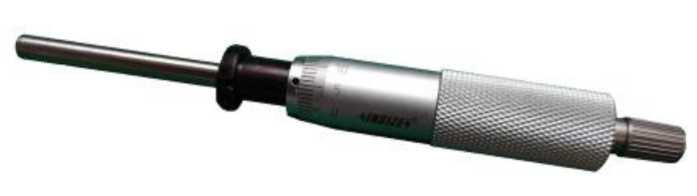

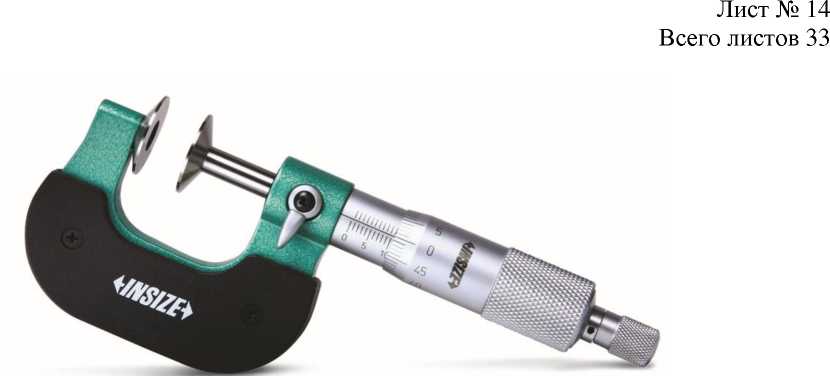

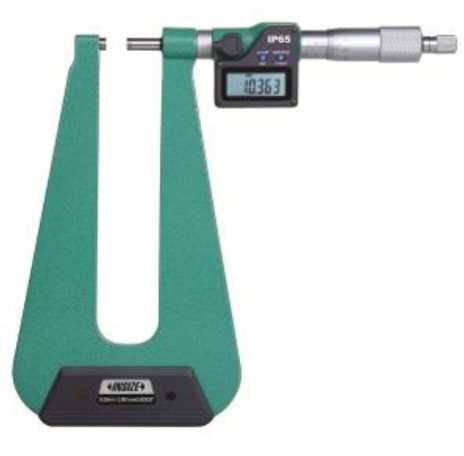

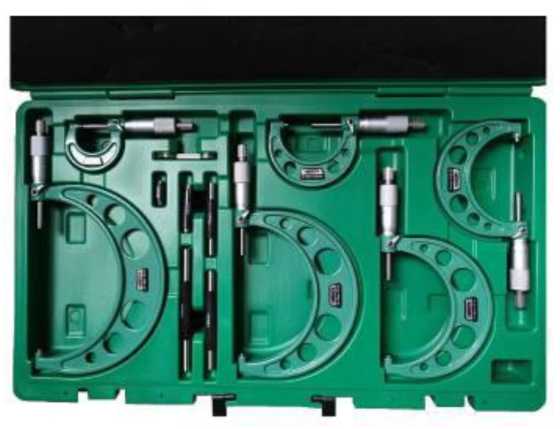

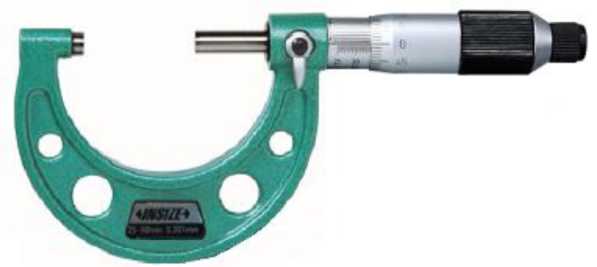

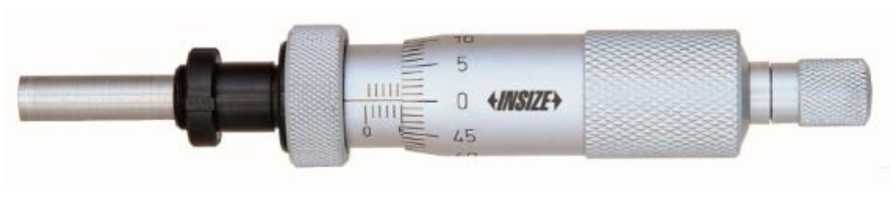

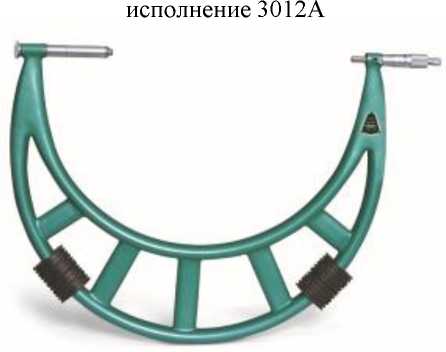

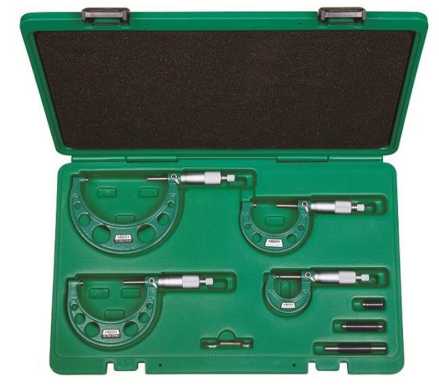

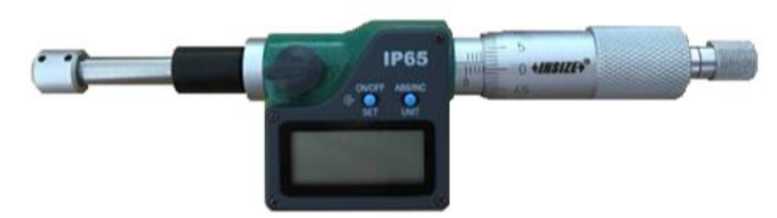

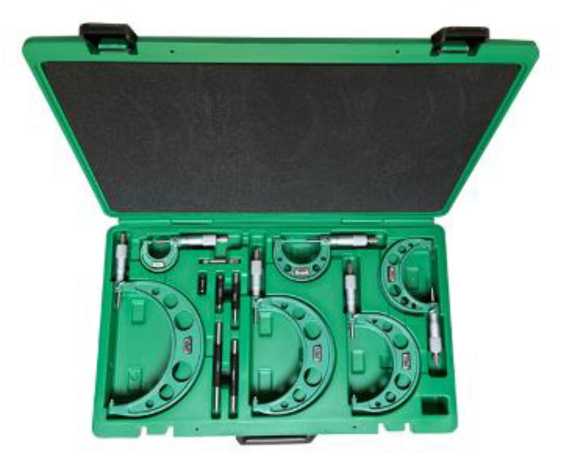

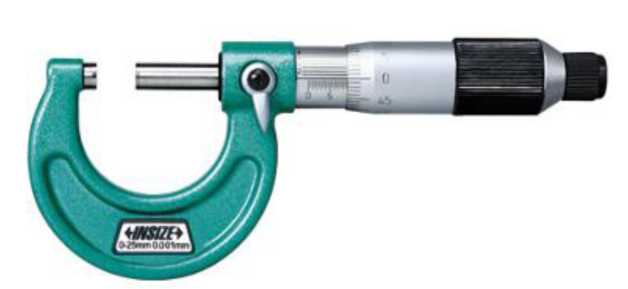

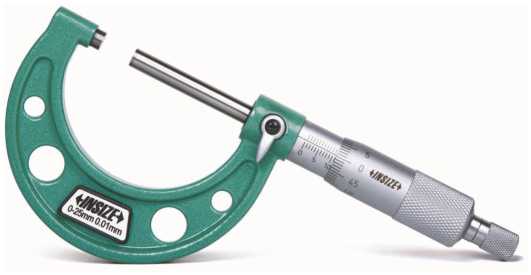

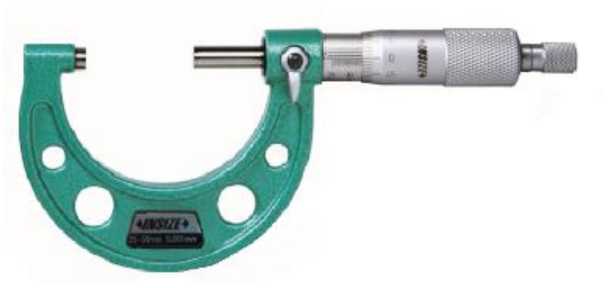

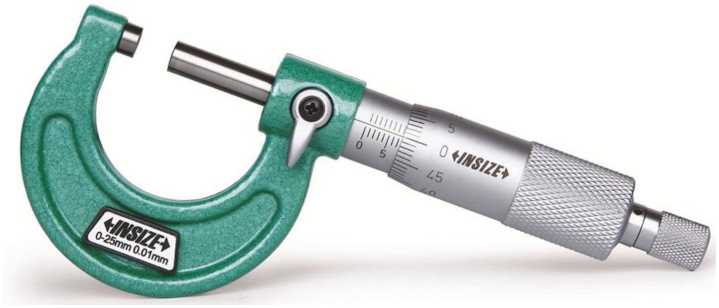

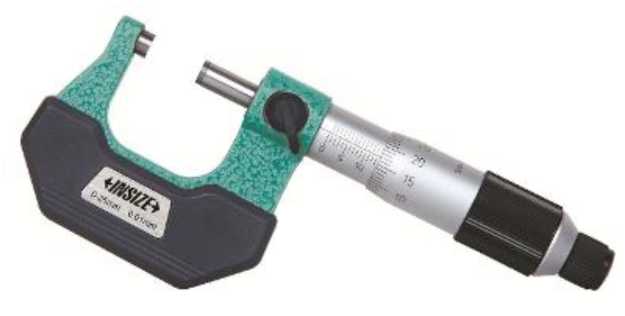

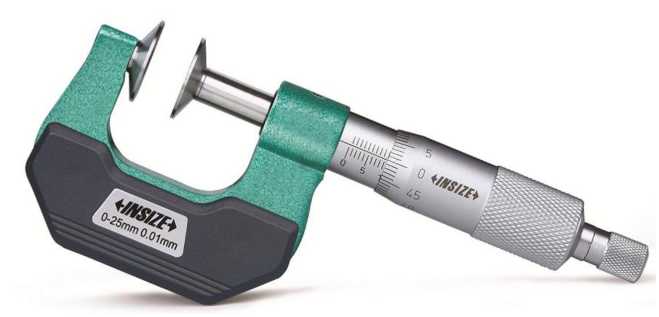

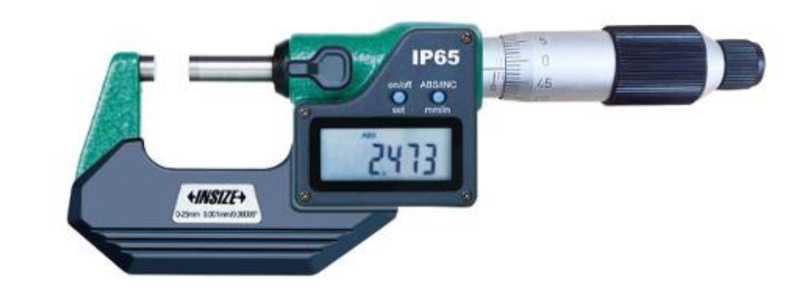

Внешний вид.
Микрометры
Рисунок № 1

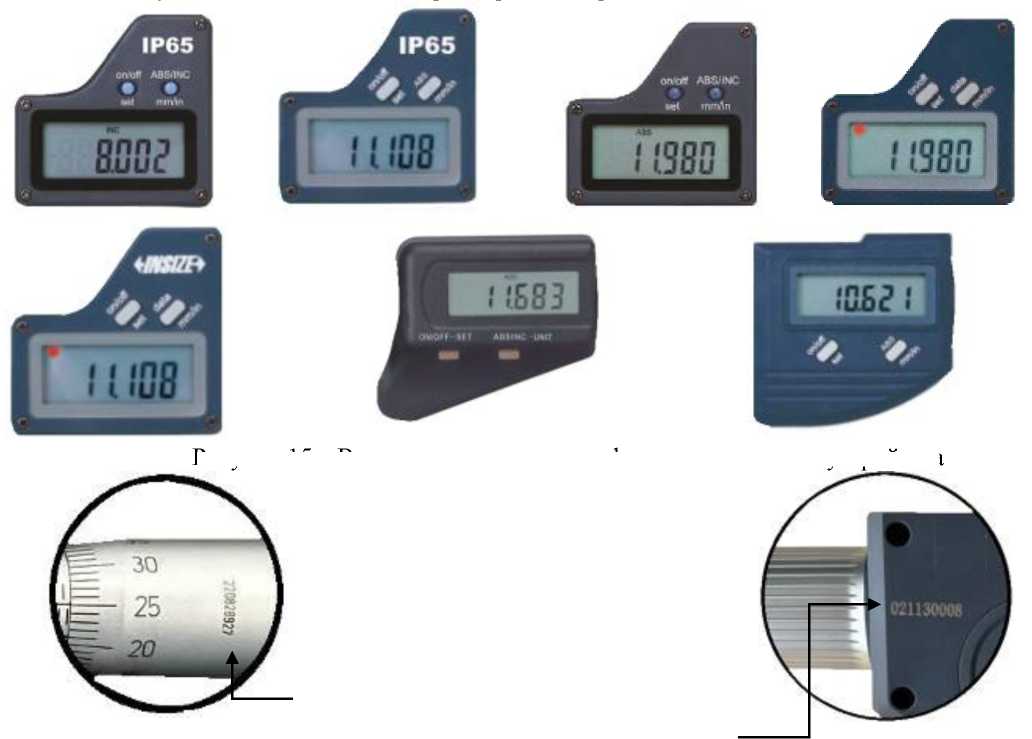

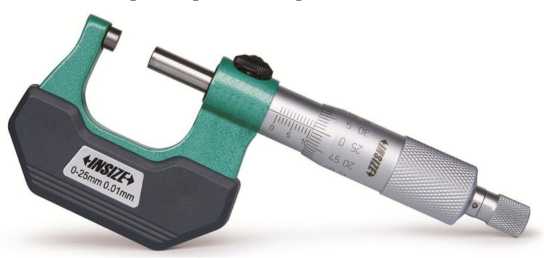

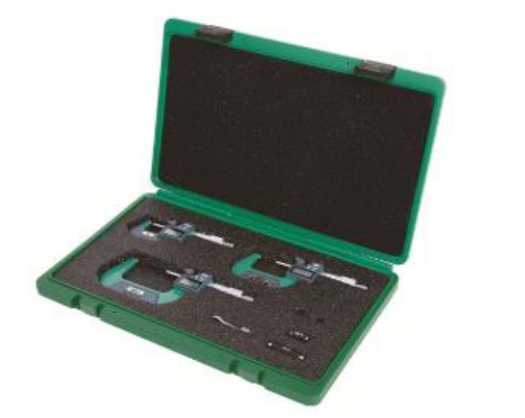

Внешний вид.
Микрометры
Рисунок № 2

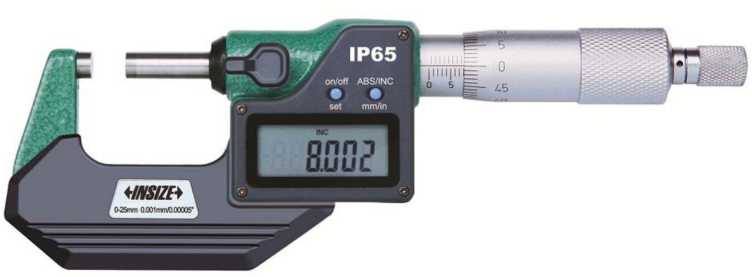

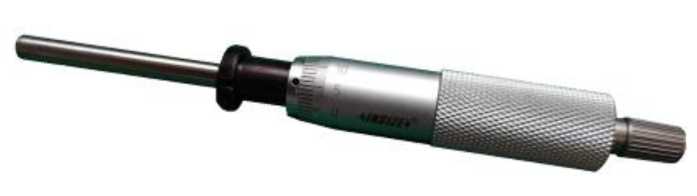

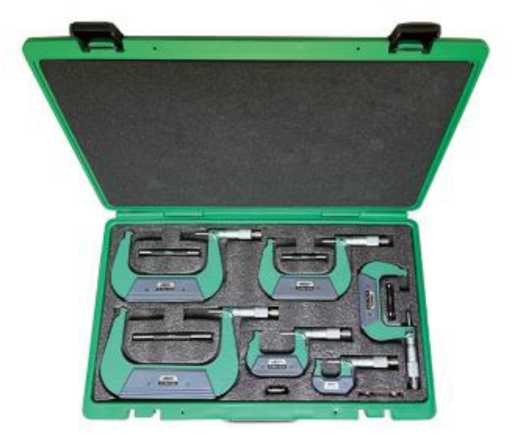

Внешний вид.
Микрометры
Рисунок № 3

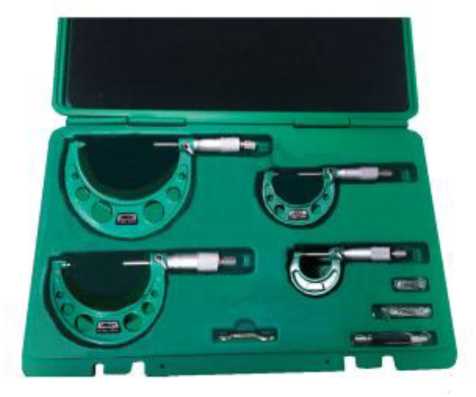

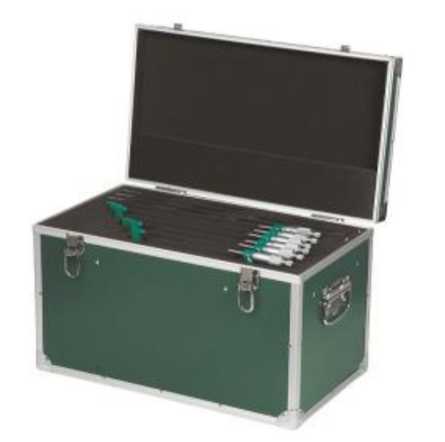

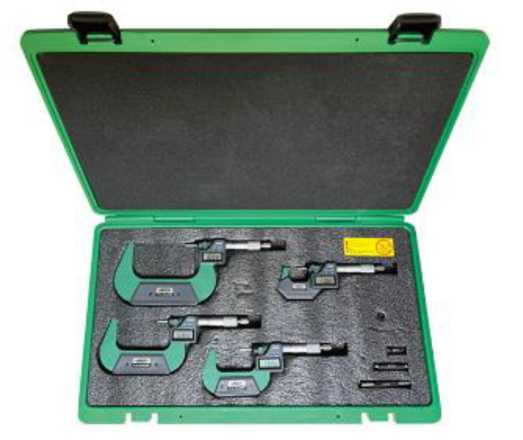

Внешний вид.
Микрометры
Рисунок № 4

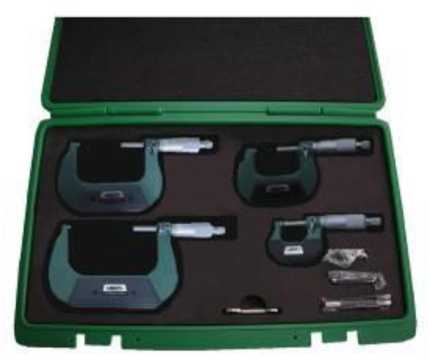

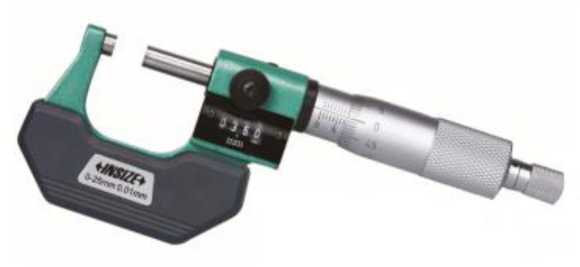

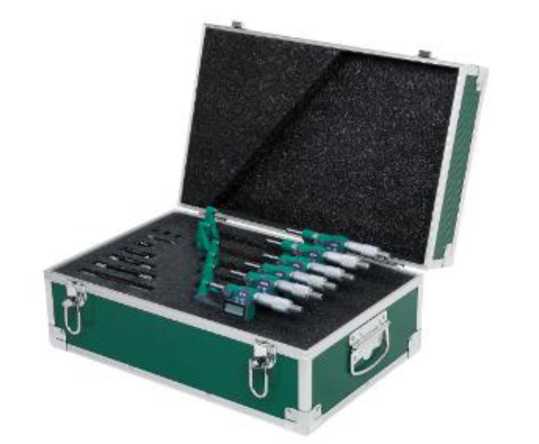

Внешний вид.
Микрометры
Рисунок № 5

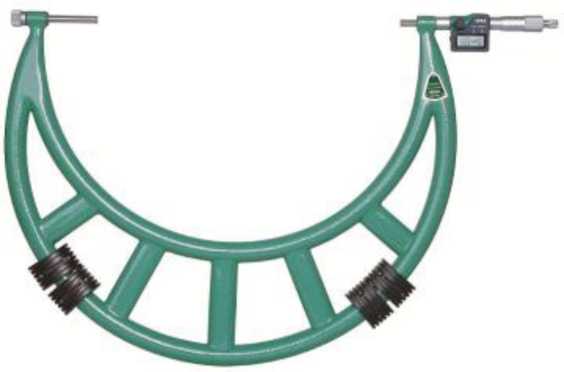

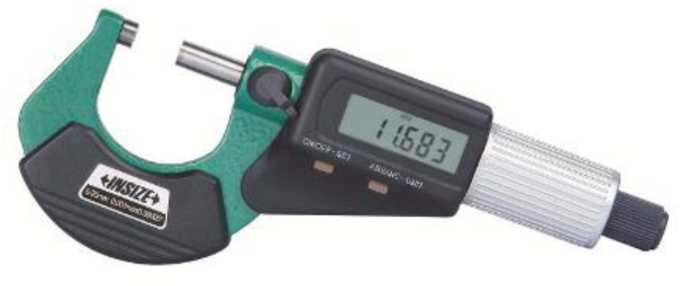

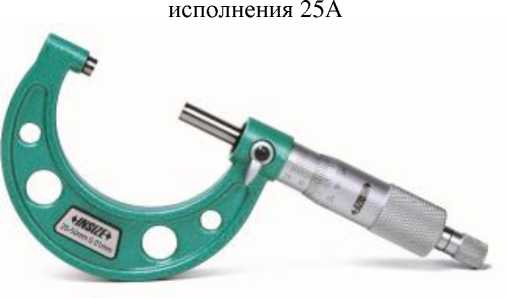

Внешний вид.
Микрометры
Рисунок № 6

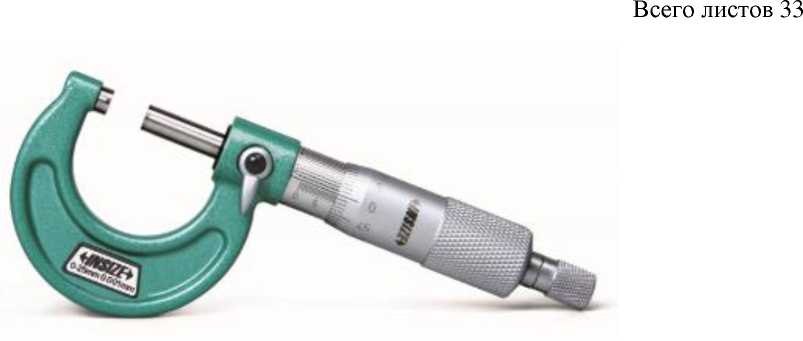

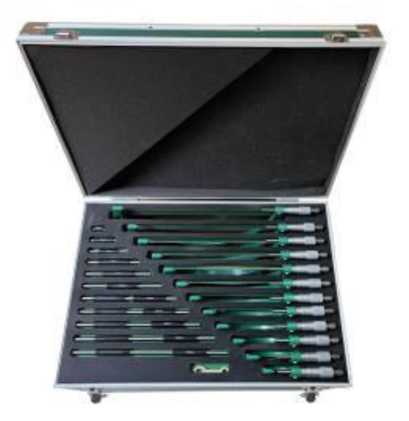

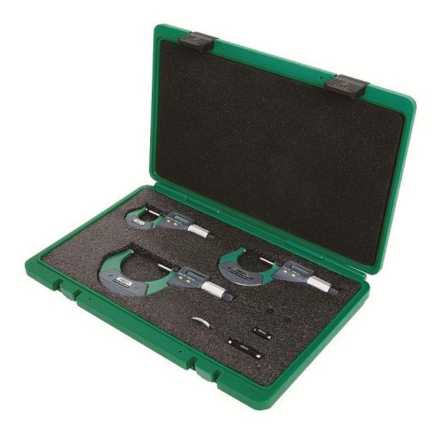

Внешний вид.
Микрометры
Рисунок № 7

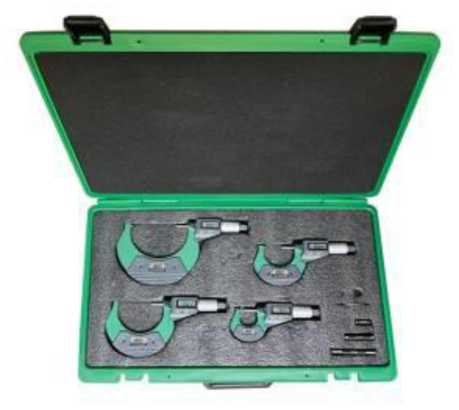

Внешний вид.
Микрометры
Рисунок № 8

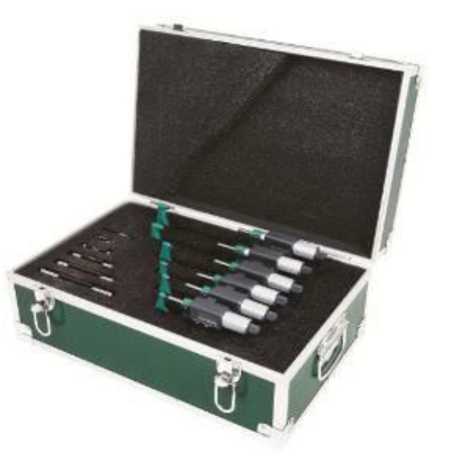

Внешний вид.
Микрометры
Рисунок № 9

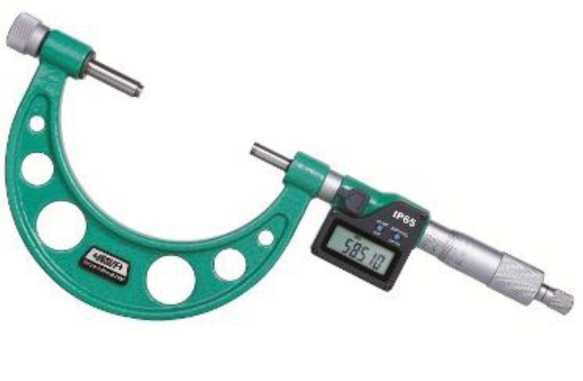

Внешний вид.
Микрометры
Рисунок № 10
Общие сведения
Дата публикации - 16.01.2024
Срок свидетельства - 15.01.2029
Номер записи - 192883
ID в реестре СИ - 1413517
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
3101-200А, 3101-175А, 3101-175A, 3101-150А, 3101-150A, 3101-125А, 3101-125A, 3101-100А, 3101-1004А МКЦ-100-0,001, 3101-1004А (50-75 0,001), 3101-1004А (25-50 0,001), 3101-1004А (0-25 0,001), 3101, исполнение 25А, 3101, 25А, 175А, 125А, 100А, 0-25, (0-25-0,001 мм) мод. 3560-25А,
Производитель
Изготовитель - INSIZE CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3467
Выдано извещений - 35
Кол-во периодических поверок - 899
Кол-во средств измерений - 272
Кол-во владельцев - 43
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№52 от 2024.01.15 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Микрометры (INSIZE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88402-23 06.03.2028 |
Штангенциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90278-23 25.10.2028 |
Скобы с отсчетным устройством, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90980-24 15.01.2029 |
Микрометры, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92404-24 20.06.2029 |
Индикаторы часового типа высокоточные с ценой деления 0,001 мм, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92591-24 08.07.2029 |
Микрометры рычажные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92866-24 13.08.2029 |
Кронциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92866-24 13.08.2029 |
Кронциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93803-24 15.11.2029 |
Микрометры специальные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93829-24 19.11.2029 |
Индикаторы цифровые INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94075-24 12.12.2029 |
Глубиномеры микрометрические INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94248-24 26.12.2029 |
Штангенглубиномеры INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95608-25 04.06.2030 |
Нутромеры индикаторные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Микрометры (INSIZE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИИЭМП" (0411) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 12 | 11 | 11 | 1 | 0 | 12 | 11 | 1 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 13 | 6 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 11 | 10 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО "ПО "ЭЛЕКТРОПРИБОР" (РОСС СОБ 3.00129.2013) | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ВТ" (RA.RU.312419) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| АО "РИФ" (РОСС RU.0001.310229) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 110 | 59 | 0 | 110 | 0 | 110 | 0 | 110 | |
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 4 | 3 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 5 | 5 | 1 | 0 | 6 | 5 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 38 | 19 | 37 | 1 | 0 | 38 | 37 | 1 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 4 | 1 | 4 | 0 | 5 | 1 | 4 | |
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 146 | 39 | 146 | 0 | 0 | 146 | 146 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 66 | 40 | 56 | 10 | 0 | 66 | 56 | 10 | |
| ООО "ЛИТАС" (RA.RU.311749) | 17 | 4 | 17 | 0 | 2 | 17 | 17 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 15 | 9 | 3 | 12 | 0 | 15 | 3 | 12 | |
| АО "НПО "ЭЛЕКТРОМАШИНА" (RA.RU.310558) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 12 | 0 | 12 | 0 | 6 | 0 | 6 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 11 | 11 | 0 | 11 | 0 | 0 | 0 | 0 | ||
| ПАО "ГИДРОАВТОМАТИКА" (RA.RU.310679) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ЧЦМК" (RA.RU.312952) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО «ВНИИ «СИГНАЛ» (RA.RU.312028) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "НЗХК" (RA.RU.311424) | 10 | 5 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АО "ПЛУТОН" (RA.RU.311650) | 8 | 7 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО ПКО "ТЕПЛООБМЕННИК" (RA.RU.312704) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО "КИРОВСКИЙ ЗАВОД "МАЯК" (RA.RU.311270) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ПАО ТКЗ «Красный котельщик» (РОСС СОБ 3.00244.2014) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 12 | 12 | 12 | 0 | 0 | 12 | 12 | 0 | |
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 10 | 10 | 10 | 0 | 0 | 10 | 10 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 19 | 17 | 14 | 5 | 0 | 16 | 12 | 4 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 531 | 278 | 446 | 85 | 1 | 531 | 446 | 85 | ||
| АО "ИЗКТ" (RA.RU.313637) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФИЛИАЛ ПАО "ИЛ"-АВИАСТАР (0644) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "МКМ" (0694) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 5 | 2 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 252 | 92 | 250 | 2 | 0 | 251 | 249 | 2 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 153 | 97 | 141 | 12 | 0 | 153 | 141 | 12 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 20 | 4 | 16 | 0 | 20 | 4 | 16 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 14 | 11 | 12 | 2 | 0 | 14 | 12 | 2 | |
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВАТАР" (RA.RU.314448) | 1165 | 598 | 1159 | 6 | 29 | 1165 | 1159 | 6 | ||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 36 | 32 | 19 | 17 | 0 | 36 | 19 | 17 | ||
| ДЦМ ОКТ ЖД ОАО «РЖД» (RA.RU.310555) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| АО АНПП "ТЕМП-АВИА" (RA.RU.311297) | 25 | 25 | 0 | 25 | 2 | 0 | 0 | 0 | ||
| АО "ПМЗ "Восход" (1474) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 17 | 12 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| АО "РЕШЕТНЁВ" (РОСС СОБ 3.00092.2013) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЦМИДИМ" (RA.RU.314725) | 31 | 30 | 31 | 0 | 0 | 31 | 31 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 25 | 18 | 4 | 21 | 0 | 25 | 4 | 21 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 2 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 11 | 11 | 2 | 9 | 0 | 9 | 0 | 9 | ||
| АО "ЗИД" (0405) | 10 | 10 | 8 | 2 | 0 | 10 | 8 | 2 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 20 | 16 | 20 | 0 | 0 | 20 | 20 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 163 | 87 | 0 | 163 | 0 | 163 | 0 | 163 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 53 | 48 | 0 | 53 | 1 | 53 | 0 | 53 | |
| АО "НИИ ТМ" (RA.RU.311972) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 14 | 14 | 0 | 0 | 14 | 14 | 0 | |||
| АО "НПП "АЛМАЗ" (RA.RU.311792) | 71 | 71 | 0 | 71 | 0 | 55 | 0 | 55 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 16 | 1 | 15 | 1 | 0 | 16 | 15 | 1 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 6 | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| ПАО "ОДК-САТУРН" (1844) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 104 | 74 | 55 | 49 | 0 | 104 | 55 | 49 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 12 | 1 | 0 | 12 | 0 | 10 | 0 | 10 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 26 | 13 | 13 | 13 | 0 | 12 | 12 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 57 | 43 | 28 | 29 | 0 | 57 | 28 | 29 | |
| ООО НПП "ЧИЗ" (RA.RU.311575) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Микрометры (INSIZE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
204 | 1376 |
|
ФБУ НИЦ ПМ-Ростест Москва |
710 | 1376 |
|
ФБУ Калининградский ЦСМ Калининградская область |
617 | 1376 |
|
ФБУ УРАЛТЕСТ Свердловская область |
916 | 1376 |
|
ФБУ Челябинский ЦСМ Челябинская область |
7516 | 1376 |
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров с цифровым отсчетным устройством исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Лист № 32 Всего листов 33Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия INSIZE CO., LTD, Китай.
ПравообладательINSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Изготовитель
INSIZE CO., LTD, КитайАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт:www.insize.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1
Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
INSIZE CO., LTD, КитайАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры INSIZE изготавливаются:
-
- гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану модификации: 3202 (в т.ч. наборы), 3203 (в т.ч. наборы), 3210 (в т.ч. наборы), 3208, 3209, 3236, 3231;
-
- гладкие для измерений наружных линейных размеров, с цифровым отсчетным устройством и возможностью отсчета по барабану и стеблю модификации 3101 (в т. ч. наборы), 3108 (в т. ч. наборы);
-
- гладкие для измерений наружных линейных размеров, с отсчетом по счетчику и отсчетом по барабану и стеблю модификация 3400;
-
- гладкие для измерений наружных линейных размеров, с цифровым отсчетным устройством модификация 3109 (в т.ч. наборы);
-
- гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану, имеют конструкцию с передвижной пяткой модификации 3205;
-
- гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану, имеют конструкцию со сменной пяткой модификации 3206;
-
- гладкие для измерений наружных линейных размеров, с цифровым отсчётным устройством и возможностью отсчета по стеблю и барабану, имеют конструкцию со сменной пяткой модификация 3506;
-
- листовые для измерений толщины листов и лент, с отсчетом по стеблю и барабану модификация 3239;
-
- листовые для измерений толщины листов и лент, с цифровым отсчётным устройством и возможностью отсчета по стеблю и барабану модификация 3539;
-
- листовые для измерений толщины листов и лент, с отсчетом по циферблату модификация 3263;
-
- зубомерные для измерений длины общей нормали зубчатых колес, с отсчетом по стеблю и барабану модификации 3282, 3294;
- зубомерные для измерений длины общей нормали зубчатых колес, с цифровым отсчётным устройством и возможностью отсчета по стеблю и барабану модификация 3594;
- для измерений толщины проволоки, с отсчетом по стеблю и барабану модификация 3285;
- микрометрические головки для измерений перемещений, с отсчетом по стеблю и барабану модификации 6381, 6388;
- микрометрические головки для измерений перемещений, с цифровым отсчётным устройством и возможностью отсчета по стеблю и барабану модификация 6354.
Микрометры, кроме микрометрических головок, представляют собой скобу (может иметь теплоизолирующие накладки), в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка (у модификации -3205 передвижная пятка, у модификаций 3206, 3506 - сменная пятка). На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство, кроме модификаций 3285, 3294 и 6388. Микрометры модификации 6381 изготавливаются как со стопорным устройством, так и без него. Микрометры могут иметь шильдик различной цветовой окраски с данными о диапазоне и цене деления (дискретности отсчета).
На скобе или на продолжении микрометрической головки микрометров модификаций 3101, 3108, 3109, 3506, 3539, 3594, 6354 установлено цифровое отсчетное устройство (у микрометра модификации 3400 установлен счетчик), которое может иметь варианты внешнего вида (рисунок 15). Так же эти микрометры (кроме модификации 3109) имеют отсчет показаний по шкалам стебля и барабана.
Микрометры листовые имеют плоскую или сферическую неподвижную пятку и плоскую или сферическую измерительную поверхность микрометрической головки, микрометры модификации 3263 имеют неподвижный циферблат с вращающейся при перемещении барабана стрелкой.
Микрометры модификаций 3282, 3294, 3594 имеют измерительные поверхности дисковой формы и предназначены для измерения длины общей нормали зубчатых колес контактным методом.
Микрометрические головки могут иметь плоскую или сферическую измерительную поверхность.
Измерительные поверхности микрометров оснащены твердым сплавом, кроме модификаций 3282, 3294 и 3594.
Для установки в начальное положение микрометры в соответствии с комплектацией имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 275 мм включительно плоские, свыше 275 мм - сферические.
Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного элемента питания.
Микрометры в зависимости от модификации отличаются между собой значениями диапазонов измерений, ценой деления (шагом дискретности), шагом микрометрического винта (указан в паспорте на микрометр) и рядом других конструктивных изменений, связанных с особенностями применения.
Микрометры в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
А, B, F, S - часть маркировки изготовителя;
J - означает отсутствие переключения на дюймовую шкалу для микрометров с цифровым отсчетным устройством;
W - означает отсутствие зажимной гайки у микрометрических головок;
P - означает наличие стопорного устройства у микрометрических головок.
Серийный номер в виде цифрового или буквенно-цифрового обозначения наносится на барабан, либо на оборотную сторону корпуса методом лазерной гравировки, в том числе на микрометры, входящие в наборы (рисунок 16).
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров INSIZE указан на рисунках 1 - 53. Варианты исполнений цифрового отсчетного устройства указаны на рисунке 15.
Рисунок 1 - Общий вид микрометров модификации 3101 исполнения 25A, 50A, 75A, 100A, 25AJ, 50AJ, 75AJ, 100AJ, 125A, 150A, 175A, 200A, 225A, 250A, 275A, 300A; модификации 3108 исполнения 25A, 50A, 75A, 100A, 125A, 150A, 175A, 200A
Рисунок 2 - Общий вид микрометров модификации 3101 исполнение 25FA; модификации 3108 исполнение 25FA
Рисунок 3 - Общий вид набора микрометров модификации 3101 исполнение 753А, модификации 3108 исполнение 753А
Рисунок 4 - Общий вид набора микрометров модификации 3101 исполнение 1004А, модификации 3108 исполнение 1004А
Рисунок 5 - Общий вид набора микрометров модификаций 3101 исполнение 1506А, модификации 3108 исполнение 1506А
Рисунок 6 - Общий вид микрометров модификации 3109 исполнения 25A, 50A, 75A, 100A, 125A, 150A, 175A, 200A
Рисунок 7 - Общий вид набора микрометров модификаций 3109 исполнение 753А
Рисунок 8 - Общий вид набора микрометров модификаций 3109 исполнение 1004А
Рисунок 9 - Общий вид набора микрометров модификаций 3109 исполнение 1506А
Рисунок 10 - Общий вид микрометров модификации 3506 исполнения 100A, 150A, 300A, 301A (сменные пятки)
Рисунок 11 - Общий вид микрометров модификации 3506 исполнения 400A, 500A, 600A (сменные пятки)
Рисунок 12 - Общий вид микрометров модификации 3539 исполнения 253А, 253FA, 254FA, 253SA
Рисунок 13 - Общий вид микрометров модификации 3594 исполнения 25А, 50А, 75А, 100А
Рисунок 14 - Общий вид микрометров модификации 6354 исполнение 25 W
Рисунок 15 - Варианты исполнения цифрового отсчетного устройства
Места нанесения серийного номера
Рисунок 16 - Обозначение места нанесения серийного номера
Рисунок 17 - Общий вид микрометров модификации 3202 исполнения 25A, 50A, 75A, 100A, 125A, 150А, 175A, 200A
Рисунок 18 - Общий вид набора микрометров модификации 3202 исполнение 753А
Рисунок 19 - Общий вид набора микрометров модификации 3202 исполнение 1004А
Рисунок 20 - Общий вид набора микрометров модификации 3202 исполнение 1506А
Рисунок 21 - Общий вид микрометров модификации 3203
исполнения 25A
Рисунок 22 - Общий вид микрометров модификации 3203
исполнения 50A, 75A, 100A, 125A, 150A, 175A, 200A, 225A, 250A, 275A, 300A
Рисунок 23 - Общий вид набора микрометров модификации 3203
исполнение 753А
Рисунок 24 - Общий вид набора микрометров модификации 3203 исполнение 1004А
Рисунок 25 - Общий вид набора микрометров модификации 3203 исполнение 1506А
Рисунок 26 - Общий вид набора микрометров модификации 3203 исполнение 3006А
Рисунок 27 - Общий вид набора микрометров модификации 3203 исполнение 3012А
Рисунок 28 - Общий вид микрометров модификации 3205 исполнения 400, 500, 600 (передвижные пятки)
Рисунок 30 - Общий вид микрометров модификации 3206 исполнения 400, 500, 600 (сменные пятки)
Рисунок 31 - Общий вид микрометров модификации 3208 исполнения 25B, 50B, 75B, 100B, 125В, 150В, 175В, 200В
Рисунок 29 - Общий вид микрометров модификации 3206 исполнения 50A, 100A, 150A, 151A, 200A, 300A, 301A (сменные пятки)
Рисунок 32 - Общий вид микрометров модификации 3209 исполнения 25, 50, 75, 100
Рисунок 33 - Общий вид микрометров модификации 3236 исполнения 25B, 50B, 75В, 100В, 125В, 150В, 175В, 200В
Рисунок 34 - Общий вид микрометров модификации 3239 исполнения 253, 253F, 254F, 253S
Рисунок 35 - Общий вид микрометров модификации 3263 исполнения 15А, 25A, 50А, 15В, 25В, 50В
Рисунок 36 - Общий вид микрометров модификации 3282 исполнения 25, 50, 75, 100
Рисунок 37 - Общий вид микрометров модификации 3285 исполнение 10
Рисунок 38 - Общий вид микрометров модификации 3294 исполнения 25, 50, 75, 100
Рисунок 39 - Общий вид микрометров модификации 3231 исполнения 25А, 50А, 75А, 100А
Рисунок 40 - Общий вид микрометров модификации 3210 исполнение 25А
Рисунок 41 - Общий вид микрометров модификации 3210 исполнения 50А, 75А, 100А, 125А, 150А, 175А, 200А
Рисунок 42 - Общий вид микрометров модификации 3210 исполнения 25FA
Рисунок 43 - Общий вид микрометров модификации 3210 исполнения 50FA
Рисунок 44 - Общий вид набора микрометров модификации 3210 исполнение 753А
Рисунок 45 - Общий вид набора микрометров модификации 3210 исполнение 1004А
Рисунок 46 - Общий вид набора микрометров модификации 3210 исполнение 1506А
Рисунок 47 - Общий вид микрометров модификации 3400 исполнения 25
Рисунок 48 - Общий вид микрометров модификации 6381 исполнения 25, 25S
, 50, 75, 100
исполнение 25
исполнение 25 S
Рисунок 49 - Общий вид микрометров модификации 6381 исполнения 25W, 25WS
Рисунок 50 - Общий вид микрометров модификации 6381 исполнение 25P
Рисунок 51 - Общий вид микрометров модификации 6381 исполнение 25WP
Рисунок 52 - Общий вид микрометров модификации 6388 исполнение 50 AW
Рисунок 53 - Общий вид микрометров модификации 6388 исполнение 50 A
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Микрометр |
INSIZE |
1 шт.* |
|
Футляр |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Источник питания (батарейка)** |
- |
1 шт. |
|
Установочная мера*** |
- |
1 шт. |
|
Сменные пятки для модификаций 3206, 3506 |
- |
1 компл. |
|
Паспорт |
- |
1 экз. |
|
* - за исключением наборов, комплектность набора в соответствии с паспортом микрометра | ||
|
** - для микрометров с цифровым отсчетным устройством, указано в паспорте микрометра *** - при наличии, точное количество указано в паспорте |
для наборов точное количество | |
Таблица 1 - Метрологические характеристики микрометров с цифровым отсчетным
устройством
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
25A 25AJ |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
50A 50AJ |
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | |
|
3101 |
75A 75AJ |
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 |
|
100A 100AJ |
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 | |
|
125A |
от 100 до 125 |
0,001 |
±3 |
3 |
0,3 | |
|
150A |
от 125 до 150 |
0,001 |
±3 |
3 |
0,3 | |
|
175A |
от 150 до 175 |
0,001 |
±4 |
3 |
0,3 | |
|
200A |
от 175 до 200 |
0,001 |
±4 |
3 |
0,3 |
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3101 |
225A |
от 200 до 225 |
0,001 |
±4 |
4 |
0,3 |
|
250A |
от 225 до 250 |
0,001 |
±4 |
4 |
0,3 | |
|
275A |
от 250 до 275 |
0,001 |
±5 |
4 |
0,3 | |
|
300A |
от 275 до 300 |
0,001 |
±5 |
4 |
0,3 | |
|
25FA |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
753А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
1004А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 | ||
|
1506А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 100 до 125 |
0,001 |
±3 |
3 |
0,3 | ||
|
от 125 до 150 |
0,001 |
±3 |
3 |
0,3 | ||
|
3108 |
25A |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 |
|
50A |
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | |
|
75A |
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | |
|
100A |
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 | |
|
125A |
от 100 до 125 |
0,001 |
±3 |
3 |
0,3 | |
|
150A |
от 125 до 150 |
0,001 |
±3 |
3 |
0,3 | |
|
175A |
от 150 до 175 |
0,001 |
±4 |
3 |
0,3 | |
|
200A |
от 175 до 200 |
0,001 |
±4 |
3 |
0,3 | |
|
25FA |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
753А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
1004А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 |
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3108 |
1506А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 100 до 125 |
0,001 |
±3 |
3 |
0,3 | ||
|
от 125 до 150 |
0,001 |
±3 |
3 |
0,3 | ||
|
3109 |
25A |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 |
|
50A |
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | |
|
75A |
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | |
|
100A |
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 | |
|
125A |
от 100 до 125 |
0,001 |
±3 |
3 |
0,3 | |
|
150A |
от 125 до 150 |
0,001 |
±3 |
3 |
0,3 | |
|
175A |
от 150 до 175 |
0,001 |
±4 |
3 |
0,3 | |
|
200A |
от 175 до 200 |
0,001 |
±4 |
3 |
0,3 | |
|
753А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
1004А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 | ||
|
1506А |
от 0 до 25 |
0,001 |
±2 |
1,5 |
0,3 | |
|
от 25 до 50 |
0,001 |
±2 |
1,5 |
0,3 | ||
|
от 50 до 75 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 75 до 100 |
0,001 |
±3 |
2 |
0,3 | ||
|
от 100 до 125 |
0,001 |
±3 |
3 |
0,3 | ||
|
от 125 до 150 |
0,001 |
±3 |
3 |
0,3 | ||
|
3506 |
100A |
от 0 до 100 |
0,001 |
±5 |
2 |
0,3 |
|
150A |
от 0 до 150 |
0,001 |
±6 |
3 |
0,3 | |
|
300A |
от 150 до 300 |
0,001 |
±8 |
4 |
0,3 | |
|
301A |
от 200 до 300 |
0,001 |
±8 |
4 |
0,3 | |
|
400A |
от 300 до 400 |
0,001 |
±9 |
5 |
0,3 | |
|
500A |
от 400 до 500 |
0,001 |
±11 |
6 |
0,3 | |
|
600A |
от 500 до 600 |
0,001 |
±12 |
8 |
1 |
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3539 |
253А |
от 0 до 25 |
0,001 |
±7 |
1,5 |
1,5 |
|
253FA |
от 0 до 25 |
0,001 |
±7 |
- |
1,5 | |
|
254FA |
от 0 до 25 |
0,001 |
±10 |
- |
1,5 | |
|
253SA |
от 0 до 25 |
0,001 |
±7 |
- |
- | |
|
3594 |
25A |
от 0 до 25 |
0,001 |
±4 |
5 |
2 |
|
50A |
от 25 до 50 |
0,001 |
±4 |
5 |
2 | |
|
75A |
от 50 до 75 |
0,001 |
±5 |
5 |
2 | |
|
100A |
от 75 до 100 |
0,001 |
±5 |
5 |
2 | |
|
6354 |
25W |
от 0 до 25 |
0,001 |
±2 |
- |
0,3 |
Таблица 2 - Метрологические характеристики микрометров с отсчетом по барабану и стеблю
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3202 |
25A |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 |
|
50A |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | |
|
75A |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | |
|
100A |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | |
|
125A |
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | |
|
150А |
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | |
|
175A |
от 150 до 175 |
0,01 |
±7 |
5 |
0,6 | |
|
200A |
от 175 до 200 |
0,01 |
±7 |
5 |
0,6 | |
|
753А |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | |
|
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | ||
|
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | ||
|
1004А |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | |
|
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | ||
|
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | ||
|
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | ||
|
1506А |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | |
|
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | ||
|
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | ||
|
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | ||
|
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | ||
|
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | ||
|
3203 |
25A |
от 0 до 25 |
0,01 |
±2 |
2 |
0,6 |
|
50A |
от 25 до 50 |
0,01 |
±2 |
2 |
0,6 | |
|
75A |
от 50 до 75 |
0,01 |
±2 |
3 |
0,6 | |
|
100A |
от 75 до 100 |
0,01 |
±3 |
3 |
0,6 | |
|
125A |
от 100 до 125 |
0,01 |
±3 |
4 |
0,6 | |
|
150A |
от 125 до 150 |
0,01 |
±3 |
4 |
0,6 | |
|
175A |
от 150 до 175 |
0,01 |
±4 |
5 |
0,6 | |
|
200A |
от 175 до 200 |
0,01 |
±4 |
5 |
0,6 | |
|
225A |
от 200 до 225 |
0,01 |
±4 |
6 |
0,6 | |
|
250A |
от 225 до 250 |
0,01 |
±5 |
6 |
0,6 | |
|
275A |
от 250 до 275 |
0,01 |
±5 |
7 |
0,6 | |
|
300A |
от 275 до 300 |
0,01 |
±5 |
7 |
0,6 |
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3203 |
753А |
от 0 до 25 |
0,01 |
±2 |
2 |
0,6 |
|
от 25 до 50 |
0,01 |
±2 |
2 |
0,6 | ||
|
от 50 до 75 |
0,01 |
±2 |
3 |
0,6 | ||
|
1004А |
от 0 до 25 |
0,01 |
±2 |
2 |
0,6 | |
|
от 25 до 50 |
0,01 |
±2 |
2 |
0,6 | ||
|
от 50 до 75 |
0,01 |
±2 |
3 |
0,6 | ||
|
от 75 до 100 |
0,01 |
±3 |
3 |
0,6 | ||
|
1506А |
от 0 до 25 |
0,01 |
±2 |
2 |
0,6 | |
|
от 25 до 50 |
0,01 |
±2 |
2 |
0,6 | ||
|
от 50 до 75 |
0,01 |
±2 |
3 |
0,6 | ||
|
от 75 до 100 |
0,01 |
±3 |
3 |
0,6 | ||
|
от 100 до 125 |
0,01 |
±3 |
4 |
0,6 | ||
|
от 125 до 150 |
0,01 |
±3 |
4 |
0,6 | ||
|
3006А |
от 150 до 175 |
0,01 |
±4 |
5 |
0,6 | |
|
от 175 до 200 |
0,01 |
±4 |
5 |
0,6 | ||
|
от 200 до 225 |
0,01 |
±4 |
6 |
0,6 | ||
|
от 225 до 250 |
0,01 |
±5 |
6 |
0,6 | ||
|
от 250 до 275 |
0,01 |
±5 |
7 |
0,6 | ||
|
от 275 до 300 |
0,01 |
±5 |
7 |
0,6 | ||
|
3012А |
от 0 до 25 |
0,01 |
±2 |
2 |
0,6 | |
|
от 25 до 50 |
0,01 |
±2 |
2 |
0,6 | ||
|
от 50 до 75 |
0,01 |
±2 |
3 |
0,6 | ||
|
от 75 до 100 |
0,01 |
±3 |
3 |
0,6 | ||
|
от 100 до 125 |
0,01 |
±3 |
4 |
0,6 | ||
|
от 125 до 150 |
0,01 |
±3 |
4 |
0,6 | ||
|
от 150 до 175 |
0,01 |
±4 |
5 |
0,6 | ||
|
от 175 до 200 |
0,01 |
±4 |
5 |
0,6 | ||
|
от 200 до 225 |
0,01 |
±4 |
6 |
0,6 | ||
|
от 225 до 250 |
0,01 |
±5 |
6 |
0,6 | ||
|
от 250 до 275 |
0,01 |
±5 |
7 |
0,6 | ||
|
от 275 до 300 |
0,01 |
±5 |
7 |
0,6 | ||
|
3205 |
400 |
от 300 до 400 |
0,01 |
±11 |
9 |
0,6 |
|
500 |
от 400 до 500 |
0,01 |
±13 |
11 |
0,6 | |
|
600 |
от 500 до 600 |
0,01 |
±14 |
12 |
1 |
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3206 |
50A |
от 0 до 50 |
0,01 |
±4 |
2 |
0,6 |
|
100A |
от 0 до 100 |
0,01 |
±5 |
3 |
0,6 | |
|
150A |
от 0 до 150 |
0,01 |
±6 |
4 |
0,6 | |
|
151A |
от 50 до 150 |
0,01 |
±6 |
4 |
0,6 | |
|
200A |
от 100 до 200 |
0,01 |
±7 |
5 |
0,6 | |
|
300A |
от 150 до 300 |
0,01 |
±9 |
7 |
0,6 | |
|
301A |
от 200 до 300 |
0,01 |
±9 |
7 |
0,6 | |
|
400 |
от 300 до 400 |
0,01 |
±11 |
9 |
0,6 | |
|
500 |
от 400 до 500 |
0,01 |
±13 |
11 |
0,6 | |
|
600 |
от 500 до 600 |
0,01 |
±14 |
12 |
1 | |
|
3208 |
25B |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 |
|
50B |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | |
|
75B |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | |
|
100B |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | |
|
125В |
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | |
|
150В |
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | |
|
175В |
от 150 до 175 |
0,01 |
±7 |
5 |
0,6 | |
|
200В |
от 175 до 200 |
0,01 |
±7 |
5 |
0,6 | |
|
3209 |
25 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 |
|
50 |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | |
|
75 |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | |
|
100 |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | |
|
3231 |
25А |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 |
|
50А |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | |
|
75А |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | |
|
100А |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | |
|
3236 |
25B |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 |
|
50B |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | |
|
75В |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | |
|
100В |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | |
|
125В |
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | |
|
150В |
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | |
|
175В |
от 150 до 175 |
0,01 |
±7 |
5 |
0,6 | |
|
200В |
от 175 до 200 |
0,01 |
±7 |
5 |
0,6 | |
|
3239 |
253 |
от 0 до 25 |
0,01 |
±7 |
2 |
1,5 |
|
253F |
от 0 до 25 |
0,01 |
±7 |
- |
1,5 | |
|
254F |
от 0 до 25 |
0,01 |
±10 |
- |
1,5 | |
|
253S |
от 0 до 25 |
0,01 |
±7 |
- |
- |
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3282 |
25 |
от 0 до 25 |
0,01 |
±4 |
5 |
2 |
|
50 |
от 25 до 50 |
0,01 |
±4 |
5 |
2 | |
|
75 |
от 50 до 75 |
0,01 |
±5 |
5 |
2 | |
|
100 |
от 75 до 100 |
0,01 |
±5 |
5 |
2 | |
|
3285 |
10 |
от 0 до 10 |
0,01 |
±4 |
- |
- |
|
3294 |
25 |
от 0 до 25 |
0,01 |
±4 |
5 |
2 |
|
50 |
от 25 до 50 |
0,01 |
±4 |
5 |
2 | |
|
75 |
от 50 до 75 |
0,01 |
±5 |
5 |
2 | |
|
100 |
от 75 до 100 |
0,01 |
±5 |
5 |
2 | |
|
6381 |
25 |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 |
|
25W |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | |
|
25S |
от 0 до 25 |
0,01 |
±3 |
- |
- | |
|
25WS |
от 0 до 25 |
0,01 |
±3 |
- |
- | |
|
25P |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | |
|
25WP |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | |
|
6388 |
50А |
от 0 до 50 |
0,01 |
±5 |
- |
0,6 |
|
50AW |
от 0 до 50 |
0,01 |
±5 |
- |
0,6 | |
|
3210 |
25A |
от 0 до 25 |
0,001 |
±4 |
2 |
0,6 |
|
50A |
от 25 до 50 |
0,001 |
±4 |
2 |
0,6 | |
|
75A |
от 50 до 75 |
0,001 |
±5 |
3 |
0,6 | |
|
100A |
от 75 до 100 |
0,001 |
±5 |
3 |
0,6 | |
|
125A |
от 100 до 125 |
0,001 |
±6 |
4 |
0,6 | |
|
150A |
от 125 до 150 |
0,001 |
±6 |
4 |
0,6 | |
|
175A |
от 150 до 175 |
0,001 |
±7 |
5 |
0,6 | |
|
200A |
от 175 до 200 |
0,001 |
±7 |
5 |
0,6 | |
|
25FA |
от 0 до 25 |
0,001 |
±4 |
2 |
0,6 | |
|
50FA |
от 25 до 50 |
0,001 |
±4 |
2 |
0,6 | |
|
753А |
от 0 до 25 |
0,001 |
±4 |
2 |
0,6 | |
|
от 25 до 50 |
0,001 |
±4 |
2 |
0,6 | ||
|
от 50 до 75 |
0,001 |
±5 |
3 |
0,6 |
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3210 |
1004А |
от 0 до 25 |
0,001 |
±4 |
2 |
0,6 |
|
от 25 до 50 |
0,001 |
±4 |
2 |
0,6 | ||
|
от 50 до 75 |
0,001 |
±5 |
3 |
0,6 | ||
|
от 75 до 100 |
0,001 |
±5 |
3 |
0,6 | ||
|
1506А |
от 0 до 25 |
0,001 |
±4 |
2 |
0,6 | |
|
от 25 до 50 |
0,001 |
±4 |
2 |
0,6 | ||
|
от 50 до 75 |
0,001 |
±5 |
3 |
0,6 | ||
|
от 75 до 100 |
0,001 |
±5 |
3 |
0,6 | ||
|
от 100 до 125 |
0,001 |
±6 |
4 |
0,6 | ||
|
от 125 до 150 |
0,001 |
±6 |
4 |
0,6 |
Таблица 3 - Метрологические характеристики микрометров с отсчетом по циферблату
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3263 |
15А |
от 0 до 15 |
0,01 |
±4 |
- |
1,5 |
|
25А |
от 0 до 25 |
0,01 |
±4 |
- |
1,5 | |
|
50А |
от 0 до 50 |
0,01 |
±5 |
- |
1,5 | |
|
15В |
от 0 до 15 |
0,01 |
±4 |
2 |
1,5 | |
|
25В |
от 0 до 25 |
0,01 |
±4 |
2 |
1,5 | |
|
50В |
от 0 до 50 |
0,01 |
±5 |
2 |
1,5 | |
|
Таблица 4 |
- Метрологические характеристики микрометров с отсчетом по счетчику | |||||
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3400 |
25 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 |
|
50 |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | |
|
75 |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | |
|
100 |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | |
Таблица 5 - Характеристики установочных мер
|
Номинальный размер установочной меры, мм |
Допустимое отклонение от номинального размера установочной меры, мкм |
Допуск плоскопараллельно-сти измерительных поверхностей установочных мер (для модификаций из таблицы 1), мкм |
Допуск плоскопараллельности измерительных поверхностей установочных мер (для модификаций из таблиц 2-4), мкм |
|
25 |
±1,5 |
1,0 |
1,0 |
|
50 |
±2,0 |
1,0 |
1,0 |
|
75 |
±2,5 |
1,0 |
1,5 |
|
100 |
±3,0 |
1,0 |
2,0 |
|
125 |
±3,5 |
1,5 |
2,0 |
|
150 |
±4,0 |
1,5 |
2,5 |
|
175 |
±4,5 |
1,5 |
2,5 |
|
200 |
±5,0 |
1,5 |
3,5 |
|
225 |
±5,5 |
1,5 |
3,5 |
|
250 |
±6,0 |
1,5 |
3,5 |
|
275 |
±6,5 |
2,0 |
3,5 |
|
300 |
±7,0 |
- |
- |
|
325 |
±7,5 |
- |
- |
|
350 |
±8,0 |
- |
- |
|
375 |
±8,5 |
- |
- |
|
400 |
±9,0 |
- |
- |
|
425 |
±9,5 |
- |
- |
|
450 |
±10,0 |
- |
- |
|
475 |
±10,5 |
- |
- |
|
500 |
±11,0 |
- |
- |
|
525 |
±11,5 |
- |
- |
|
575 |
±12,5 |
- |
- |
Таблица 6 - Габаритные размеры и масса микрометров
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3101 |
25A 25AJ |
117 x 195 x 43 |
532 |
|
50A 50AJ |
128 x 226 x 43 |
695 | |
|
75A 75AJ |
148 x 255 x 43 |
861 | |
|
100A 100AJ |
177 x 307 x 44 |
1179 | |
|
125A |
201 x 338 x 44 |
1563 | |
|
150A |
201 x 338 x 44 |
1746 | |
|
175A |
290 x 440 x 60 |
2083 | |
|
200A |
290 x 440 x 60 |
2224 | |
|
225A |
290 x 440 x 60 |
2277 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3101 |
250A |
330 x 540 x 60 |
2802 |
|
275A |
330 x 540 x 60 |
2883 | |
|
300A |
330 x 540 x 60 |
3003 | |
|
25FA |
117 x 195 x 43 |
526 | |
|
753А |
290 x 440 x 60 |
2000 | |
|
1004А |
330 x 540 x 60 |
4000 | |
|
1506А |
290 x 450 x 205 |
6000 | |
|
3108 |
25A |
117 x 195 x 43 |
529,5 |
|
50A |
128 x 226 x 43 |
700 | |
|
75A |
148 x 255 x 43 |
890 | |
|
100A |
177 x 307 x 44 |
1201,5 | |
|
125A |
201 x 338 x 44 |
1567 | |
|
150A |
201 x 338 x 44 |
1744 | |
|
175A |
285 x 445 x 60 |
2079 | |
|
200A |
290 x 440 x 60 |
2185 | |
|
25FA |
117 x 195 x 43 |
523,5 | |
|
753А |
290 x 440 x 60 |
2000 | |
|
1004А |
330 x 540 x 60 |
4000 | |
|
1506А |
290 x 450 x 205 |
6000 | |
|
3109 |
25A |
117 x 195 x 43 |
464,5 |
|
50A |
128 x 226 x 43 |
627,5 | |
|
75A |
148 x 255 x 43 |
763,5 | |
|
100A |
177 x 307 x 44 |
1117,5 | |
|
125A |
200 x 350 x 50 |
1200 | |
|
150A |
200 x 350 x 50 |
1300 | |
|
175A |
260 x 450 x 50 |
1700 | |
|
200A |
280 x 450 x 50 |
1800 | |
|
753А |
290 x 440 x 60 |
2000 | |
|
1004А |
330 x 540 x 60 |
4000 | |
|
1506А |
290 x 450 x 205 |
6000 | |
|
3202 |
25A |
94 x 161 x 32 |
344 |
|
50A |
110 x 196 x 32 |
503 | |
|
75A |
122 x 220 x 32 |
632 | |
|
100A |
144 x 251 x 32 |
827 | |
|
125A |
177 x 307 x 44 |
1230 | |
|
150А |
177 x 307 x 44 |
1370 | |
|
175A |
201 x 338 x 44 |
1753 | |
|
200A |
285 x 440 x 58 |
1992 | |
|
753А |
140 x 260 x 150 |
1733 | |
|
1004А |
285 x 445 x 60 |
2610 | |
|
1506А |
330 x 540 x 60 |
4496 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3203 |
25A |
94 x 161 x 32 |
310,5 |
|
50A |
110 x 196 x 32 |
430 | |
|
75A |
122 x 220 x 32 |
523 | |
|
100A |
144 x 251 x 32 |
654 | |
|
125A |
177 x 307 x 44 |
993 | |
|
150A |
177 x 307 x 44 |
1078 | |
|
175A |
201 x 338 x 44 |
1389 | |
|
200A |
285 x 440 x 58 |
1853 | |
|
225A |
285 x 440 x 58 |
2010 | |
|
250A |
285 x 440 x 58 |
2100 | |
|
275A |
325 x 540 x 60 |
2548 | |
|
300A |
325 x 540 x 60 |
2760 | |
|
753А |
260 x 270 x 65 |
1369 | |
|
1004А |
285 x 440 x 58 |
2101 | |
|
1506А |
325 x 540 x 60 |
3606 | |
|
3006А |
275 x 490 x 305 |
9966 | |
|
3012А |
360 x 515 x 300 |
12664 | |
|
3205 |
400 |
490 x 685 x 75 |
6819 |
|
500 |
515 x 785 x 75 |
7860 | |
|
600 |
615 x 885 x 75 |
9724 | |
|
3206 |
50A |
128 x 226 x 43 |
674 |
|
100A |
201 x 338 x 44 |
1237 | |
|
150A |
201 x 338 x 44 |
1610 | |
|
151A |
201 x 338 x 44 |
1488 | |
|
200A |
285 x 445 x 60 |
2438 | |
|
300A |
325 x 540 x 60 |
3450 | |
|
301A |
325 x 540 x 60 |
3200 | |
|
400 |
485 x 685 x 75 |
6258 | |
|
500 |
570 x 685 x 75 |
7900 | |
|
600 |
615 x 885 x 75 |
9552 | |
|
3208 |
25B |
117 x 195 x 43 |
540 |
|
50B |
128 x 226 x 43 |
722 | |
|
75B |
148 x 255 x 43 |
897 | |
|
100B |
148 x 255 x 43 |
1039 | |
|
125В |
177 x 307 x 44 |
1267 | |
|
150В |
177 x 307 x 44 |
1524 | |
|
175В |
220 x 380 x 50 |
1901 | |
|
200В |
250 x 420 x 45 |
2248 | |
|
3209 |
25 |
110 x 196 x 32 |
425 |
|
50 |
122 x 220 x 32 |
517 | |
|
75 |
144 x 251 x 32 |
648 | |
|
100 |
180 x 310 x 45 |
983 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3231 |
25А |
100 x 160 x 40 |
360 |
|
50А |
120 x 200 x 40 |
510 | |
|
75А |
130 x 220 x 40 |
650 | |
|
100А |
150 x 250 x 40 |
900 | |
|
3210 |
25A |
94 x 161 x 32 |
311 |
|
50A |
110 x 196 x 32 |
426 | |
|
75A |
122 x 220 x 32 |
518 | |
|
100A |
144 x 251 x 32 |
660 | |
|
125A |
295 x 330 x 95 |
986 | |
|
150A |
177 x 307 x 44 |
1076,5 | |
|
175A |
201 x 338 x 44 |
1408 | |
|
200A |
285 x 440 x 58 |
1895 | |
|
25FA |
94 x 161 x 32 |
311 | |
|
50FA |
110 x 196 x 32 |
428 | |
|
753А |
260 x 270 x 65 |
1369 | |
|
1004А |
285 x 440 x 58 |
2158 | |
|
1506А |
210 x 320 x 200 |
3747 | |
|
3236 |
25B |
94 x 161 x 32 |
343 |
|
50B |
110 x 196 x 32 |
526 | |
|
75В |
122 x 220 x 32 |
660 | |
|
100В |
144 x 251 x 32 |
878 | |
|
125В |
177 x 307 x 44 |
1269 | |
|
150В |
201 x 338 x 44 |
1491 | |
|
175В |
201 x 338 x 44 |
1682 | |
|
200В |
255 x 420 x 50 |
1941 | |
|
3239 |
253 |
270 x 320 x 40 |
1470 |
|
253F |
275 x 320 x 40 |
1462,5 | |
|
254F |
320 x 480 x 35 |
2932 | |
|
253S |
275 x 320 x 40 |
1466 | |
|
3263 |
15А |
160 x 240 x 85 |
1082 |
|
25A |
240 x 270 x 100 |
1099 | |
|
50А |
225 x 320 x 85 |
1820 | |
|
15В |
160 x 240 x 85 |
1082 | |
|
25В |
240 x 270 x 85 |
1354 | |
|
50В |
225 x 320 x 85 |
1820 | |
|
3282 |
25 |
94 x 161 x 32 |
366 |
|
50 |
110 x 196 x 32 |
510 | |
|
75 |
122 x 220 x 32 |
637 | |
|
100 |
144 x 251 x 32 |
830 | |
|
3285 |
10 |
94 x 161 x 32 |
286 |
|
3294 |
25 |
94 x 161 x 32 |
361 |
|
50 |
110 x 196 x 32 |
505 | |
|
75 |
122 x 220 x 32 |
644 | |
|
100 |
144 x 251 x 32 |
885 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3400 |
25 |
117 x 195 x 43 |
462 |
|
50 |
128 x 226 x 43 |
643 | |
|
75 |
148 x 255 x 43 |
774 | |
|
100 |
177 x 307 x 44 |
1080 | |
|
3506 |
100A |
220 x 380 x 50 |
1426 |
|
150A |
290 x 440 x 60 |
2200 | |
|
300A |
330 x 540 x 60 |
3756 | |
|
301A |
330 x 540 x 60 |
3428 | |
|
400A |
485 x 685 x 75 |
6944 | |
|
500A |
515 x 785 x 80 |
8080 | |
|
600A |
610 x 885 x 75 |
9900 | |
|
3539 |
253А |
290 x 450 x 60 |
1965 |
|
253FA |
290 x 450 x 60 |
1965 | |
|
254FA |
320 x 484 x 50 |
3238 | |
|
253SA |
290 x 450 x 60 |
2046 | |
|
3594 |
25A |
128 x 226 x 43 |
707 |
|
50A |
148 x 255 x 43 |
899 | |
|
75A |
177 x 307 x 44 |
1230 | |
|
100A |
201 x 338 x 44 |
1557 | |
|
6354 |
25W |
117 x 195 x 43 |
494 |
|
6381 |
25 |
20 x 115 x 20 |
108 |
|
25W |
22 x 112 x 22 |
106 | |
|
25S |
23 x 113 x 23 |
107 | |
|
25WS |
24 x 110 x 24 |
104 | |
|
25P |
25 x 125 x 25 |
143,5 | |
|
25WP |
23 x 122 x 23 |
122 | |
|
6388 |
50А |
40 x 170 x 40 |
193 |
|
50AW |
40 x 170 x 40 |
186 |
Таблица 7 - Измерительное усилие и его колебание, условия эксплуатации
|
Наименование характеристики |
Значение |
|
Измерительное усилие (кроме микрометров модификации 3205 исполнения 400, 500, 600, модификации 3206 исполнение 600, модификации 3506 исполнение 600А), Н |
от 5 до 10 |
|
Измерительное усилие для микрометров модификации 3205 исполнения 400, 500, 600, модификации 3206 исполнение 600, модификации 3506 исполнение 600А, Н |
от 8 до 12 |
|
Колебание измерительного усилия, Н, не более |
2 |
|
Условия эксплуатации:
|
от + 15 до + 25 80 % |
