Номер по Госреестру СИ: 92404-24
92404-24 Индикаторы часового типа высокоточные с ценой деления 0,001 мм
(INSIZE)
Назначение средства измерений:
Индикаторы часового типа высокоточные с ценой деления 0,001 мм INSIZE (далее по тексту
- индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Внешний вид.
Индикаторы часового типа высокоточные с ценой деления 0,001 мм
Рисунок № 1
Внешний вид.
Индикаторы часового типа высокоточные с ценой деления 0,001 мм
Рисунок № 2
Внешний вид.
Индикаторы часового типа высокоточные с ценой деления 0,001 мм
Рисунок № 3
Внешний вид.
Индикаторы часового типа высокоточные с ценой деления 0,001 мм
Рисунок № 4
Внешний вид.
Индикаторы часового типа высокоточные с ценой деления 0,001 мм
Рисунок № 5
Внешний вид.
Индикаторы часового типа высокоточные с ценой деления 0,001 мм
Рисунок № 6
Внешний вид.
Индикаторы часового типа высокоточные с ценой деления 0,001 мм
Рисунок № 7
Общие сведения
Дата публикации - 21.06.2024
Срок свидетельства - 20.06.2029
Номер записи - 194250
ID в реестре СИ - 1417117
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
92404-24, 2891-1F, 2891, 2890, 2885-008, 2881-01, 2881, 2830-1F, 2830-1, 2830, 2810-01, 2380-1F, 2380-1, 2313-2FA, 2313-2A, 2313-1А, 2313-1FA, 2313-1A, 2313,
Производитель
Изготовитель - INSIZE CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 287
Выдано извещений - 7
Кол-во периодических поверок - 94
Кол-во средств измерений - 132
Кол-во владельцев - 26
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1463 от 2024.06.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Индикаторы часового типа высокоточные с ценой деления 0,001 мм (INSIZE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88402-23 06.03.2028 |
Штангенциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90278-23 25.10.2028 |
Скобы с отсчетным устройством, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90980-24 15.01.2029 |
Микрометры, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92404-24 20.06.2029 |
Индикаторы часового типа высокоточные с ценой деления 0,001 мм, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92591-24 08.07.2029 |
Микрометры рычажные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92866-24 13.08.2029 |
Кронциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92866-24 13.08.2029 |
Кронциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93803-24 15.11.2029 |
Микрометры специальные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93829-24 19.11.2029 |
Индикаторы цифровые INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94075-24 12.12.2029 |
Глубиномеры микрометрические INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94248-24 26.12.2029 |
Штангенглубиномеры INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95608-25 04.06.2030 |
Нутромеры индикаторные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Индикаторы часового типа высокоточные с ценой деления 0,001 мм (INSIZE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 81 | 7 | 79 | 2 | 1 | 81 | 79 | 2 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 17 | 2 | 14 | 3 | 0 | 17 | 14 | 3 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ПАО "МЗИК" (0659) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| АО "УЗГА" (RA.RU.311517) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 42 | 1 | 42 | 0 | 0 | 42 | 42 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 14 | 5 | 9 | 0 | 9 | 0 | 9 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 22 | 22 | 0 | 0 | 22 | 22 | 0 | |||
| ООО "СИМПЛ" (RA.RU.314131) | 12 | 12 | 0 | 0 | 12 | 12 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| АО "ЦМИДИМ" (RA.RU.314725) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НМОП" (RA.RU.311359) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "ОДК-САТУРН" (1844) | 7 | 4 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО АК "РУБИН" (РОСС СОБ 3.00150.2013) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 6 | 4 | 2 | 0 | 6 | 4 | 2 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| АО "ММЗ" (RA.RU.311607) | 8 | 3 | 0 | 8 | 5 | 0 | 0 | 0 | ||
| НПАО "ГИДРОМАШ" (727) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ПАО "КИРОВСКИЙ ЗАВОД "МАЯК" (RA.RU.311270) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Индикаторы часового типа высокоточные с ценой деления 0,001 мм (INSIZE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ульяновский ЦСМ Ульяновская область |
234 | 234 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе п. 8 «Порядок работы и техническое обслуживание» паспорта индикатора.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия INSIZE Co., Ltd, КНР.
Правообладатель
INSIZE Co., Ltd, КНР.
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Телефон: +86-512-68099993
E-mail: china@insize.com
Изготовитель
INSIZE Co., Ltd, КНР.
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Телефон: +86-512-68099993
E-mail: china@insize.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
INSIZE Co., Ltd, КНР.
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Телефон: +86-512-68099993
E-mail: china@insize.com
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.
Индикатор состоит из измерительного стержня, перемещающегося параллельно шкале в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки, за исключением модификаций 2810, 2881, 2885. У данных модификаций совмещение стрелки с нулевой отметкой выполняется с помощью установки нуля. Корпус индикатора соответствует обыкновенному исполнению, предохраняющий механизм индикатора от загрязнений и механических повреждений.
Индикаторы изготавливаются с регулируемым полем допуска.
Индикаторы выпускаются в следующих модификациях:
-
- 2313 (включая следующие исполнения: 2313-1A, 2313-1FA, 2313-2A, 2313-2FA); 2830 (включая следующие исполнения: 2830-1, 2830-1F); 2890 (включая следующие исполнения: 2890-1, 2890-1F); 2891 (включая следующие исполнения: 2891-1, 2891-1F) - многооборотные. На циферблате индикатора нанесены две шкалы: большая - для измерения отклонения, и малая - для отсчета числа оборотов стрелки.
-
- 2810 (включая следующее исполнение: 2810-01); 2881 (включая следующее исполнение: 2881-01); 2885 (включая следующие исполнения: 2885-008, 2885-008F) - однооборотные. Измерение производится отклонением стрелки в плюсовую часть шкалы или в минусовую часть шкалы относительно нуля.
Сведения о цене деления наносятся на циферблат с помощью краски.
К данному типу средств измерений относятся индикаторы часового типа с ценой деления 0,001 мм торговой марки «INSIZE».
WZfl
Логотип или PLUS наносится на паспорт индикатора типографским
методом, на циферблат или корпус индикатора краской.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора краской или лазерной гравировкой, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид индикаторов, а также места нанесения заводских номеров указаны на рисунках
1-3.
а)
б)
г)

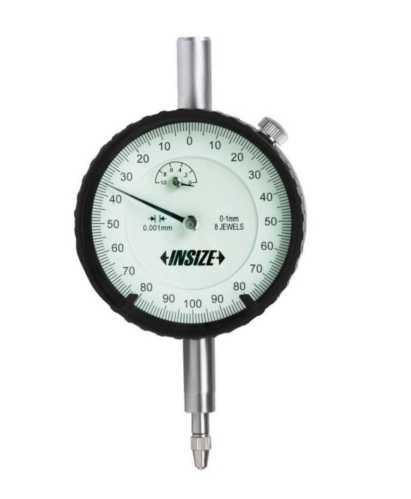

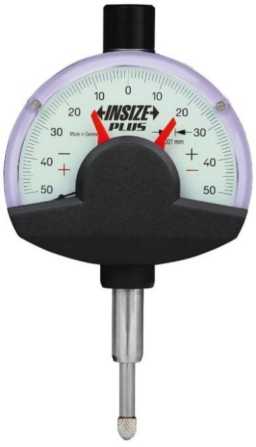

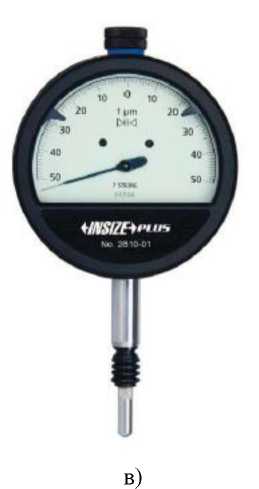

Рисунок 1 - Общий вид индикаторов часового типа высокоточных с ценой деления 0,001 мм
INSIZE, модификаций:
а) 2313, б) 2885, в) 2810, г) 2881
б)

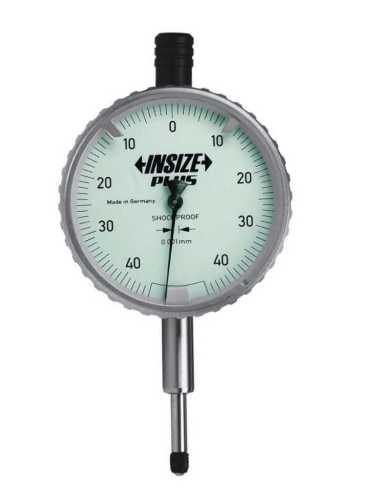

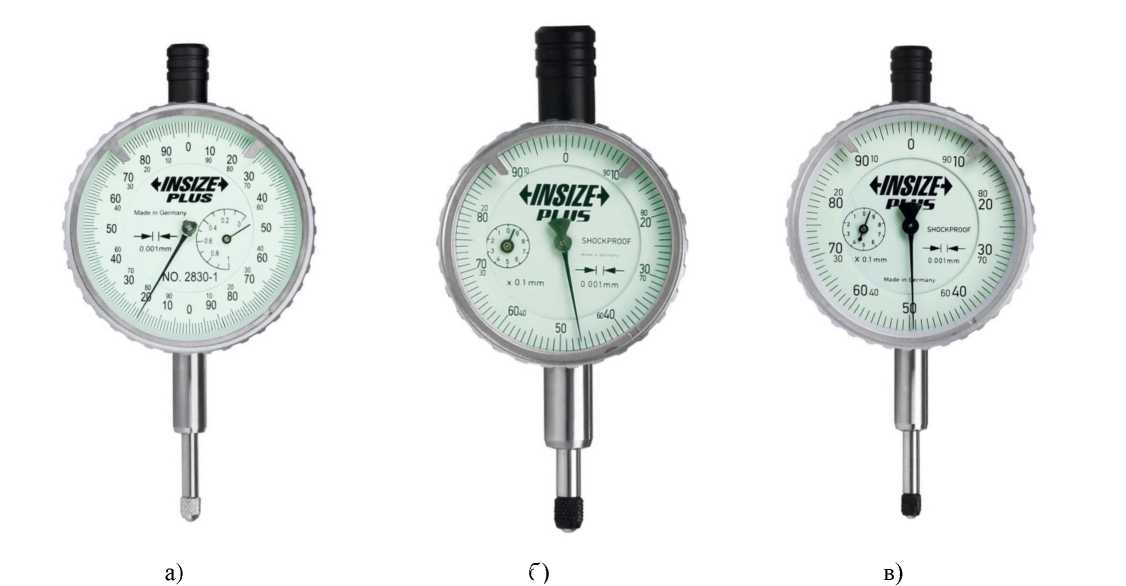

Рисунок 2 - Общий вид индикаторов часового типа высокоточных с ценой деления 0,001 мм
INSIZE, модификаций:
а) 2830, б) 2890, в) 2891
Место
нанесения заводского номера

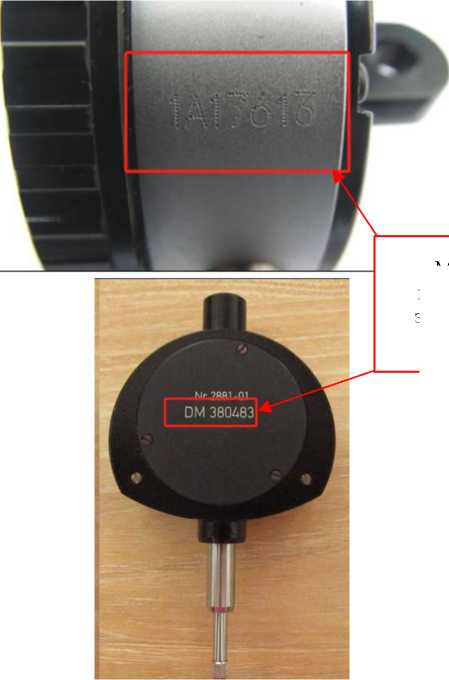

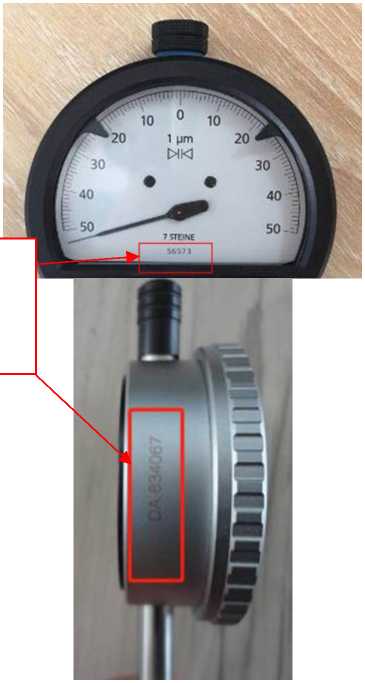

Рисунок 3 - Места нанесения заводских номеров
